Fond de regard étanche - Helios

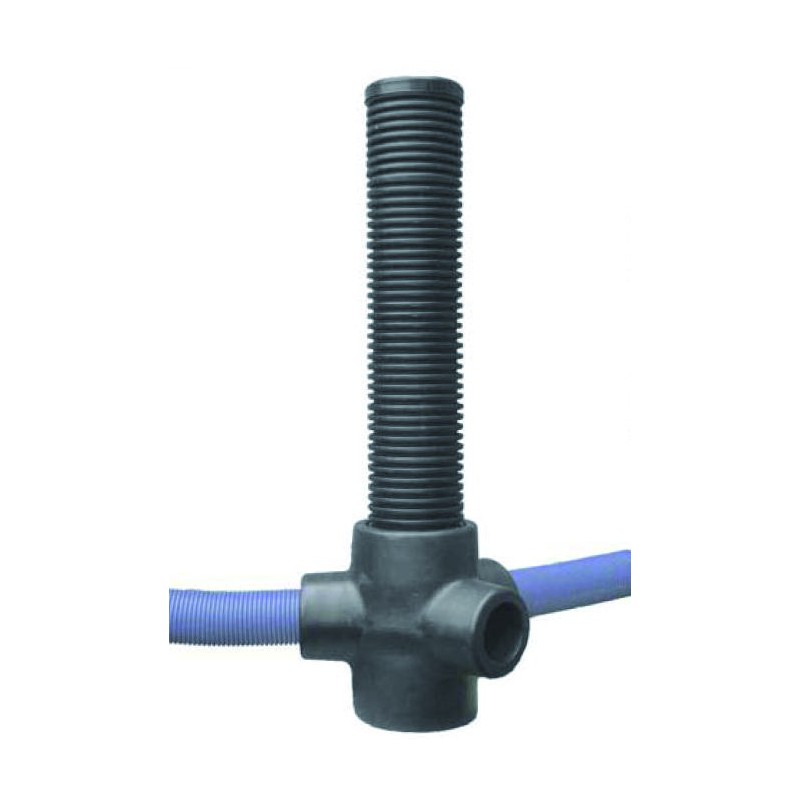

Fond de regard étanche pour puits canadien

Le puits canadien à air LEWT est une solution écologique et économique de récupération d'énergie en complément des double-flux.
- Parfaitement adapté aux collecteurs géothermiques Helios DN 200
- Montage pour toutes les configurations de terrain
- Permet un accès pour le nettoyage et l'évacuation des condensats par une pompe (accessoire)
- Assemblage par simple emboîtement avec joints profilés.

Composition standard du regard:

• Tube rigide coextrudé en polyéthylène de qualité alimentaire DN 300int. Annelé à l'extérieur et lisse à l'intérieur. Paroi intérieure antistatique. Livré en barre droite de 2m de long. DN ext 353mm/DN int. 300mm

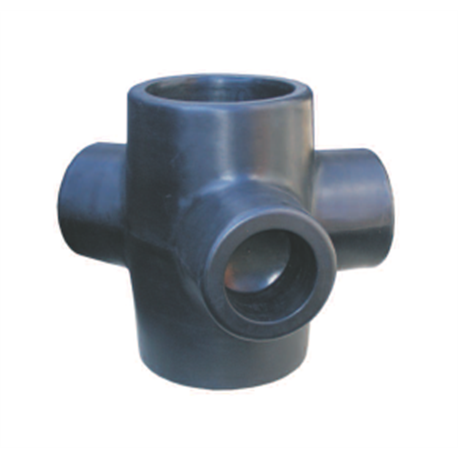

• Fond de regard étanche en polyéthylène moulé de qualité alimentaire. 1 piquage ouvert DN 354mm pour le tube PEHD DN 300 et 3 piquages obturés DN 200m pour les conduits géothermiques DN 200.
• Couvercle de fermeture moulé en polypropylène. Se pose par clipsage sur le tube PEHD DN 300
• 3 joints profilés DN 200 et 1 joint profilé DN 300

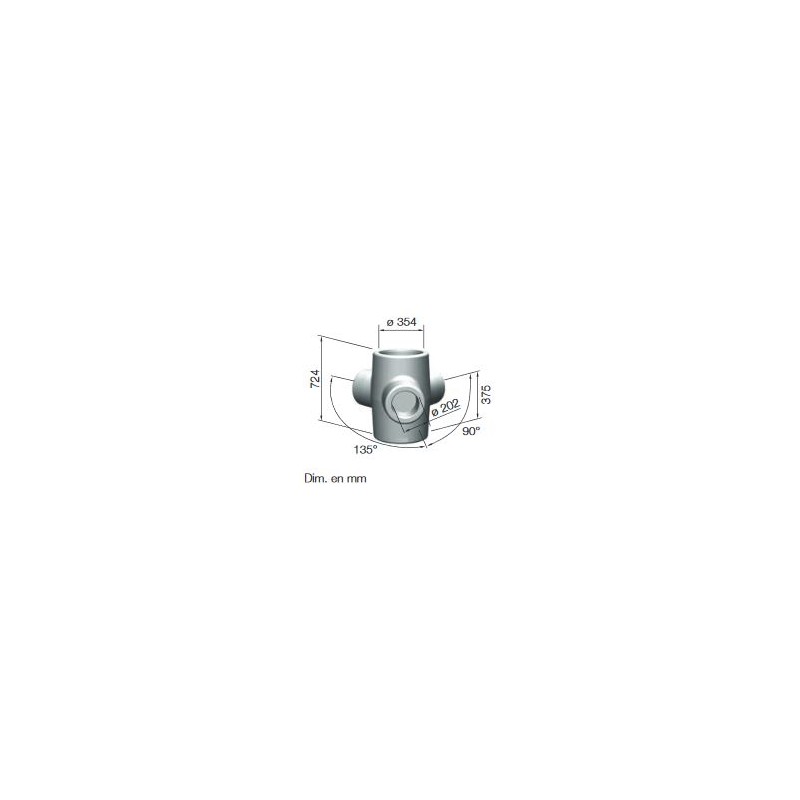

Important : les piquages DN 200 du regard vous donnent le choix entre deux types d'angle : 90 ou 135°. Lors de votre commande, n'oubliez pas de nous indiquer la lettre des piquages que vous souhaitez percer, cela sera fait en usine par Helios. Plan de perçage du regard

Assemblage des éléments

• Le tube DN 300 est mis à longueur sur le chantier par sciage, la coupe doit être réalisée dans le creux de l'annelure, l'ébavurage des chants est faite avec un petit rabot. Vérifier que les pièces sont propres, positionner le joint dans la première annelure du tube DN 300, repérer la profondeur d'emboîtement, lubrifier l'intérieur du manchon et le joint (avec de l'eau savonneuse par exemple) puis emboîter immédiatement les pièces à la maison ou avec une barre à mine en prenant soin d'intercaler une cale en bois.

• Le regard doit être posé sur un fond de fouille stabilisé et sur une couche compacte de 15cm de sable.

• Il faut prévoir un regard de visite avec plaque en fonte, classe C-250 ou D-400 selon la charge, en protection du regard étanche et afin de limiter les déperditions de chaleur

Garantie matériel

Voir ici.

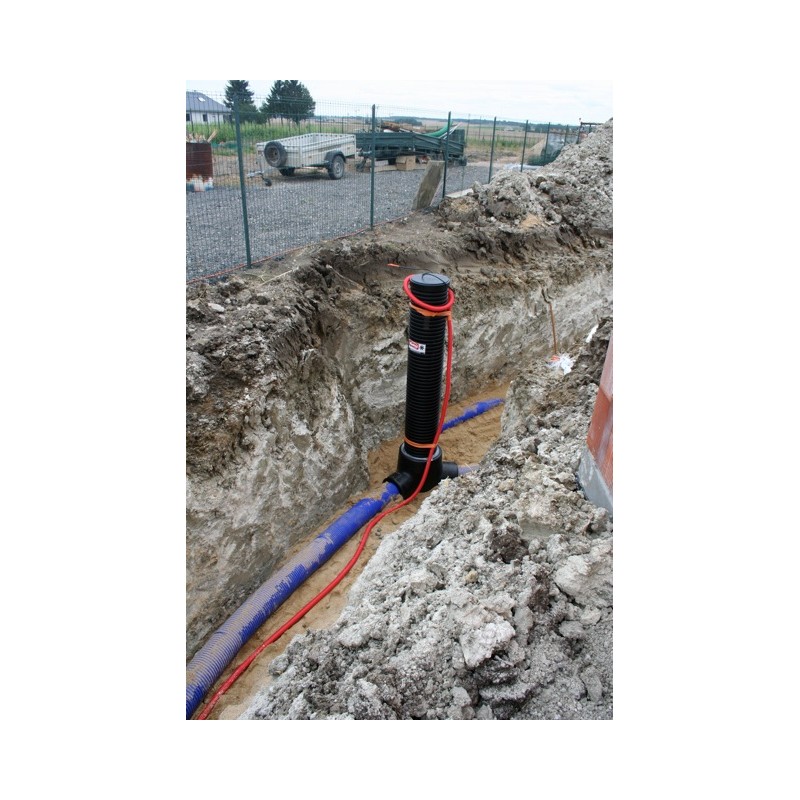

Photos installations
