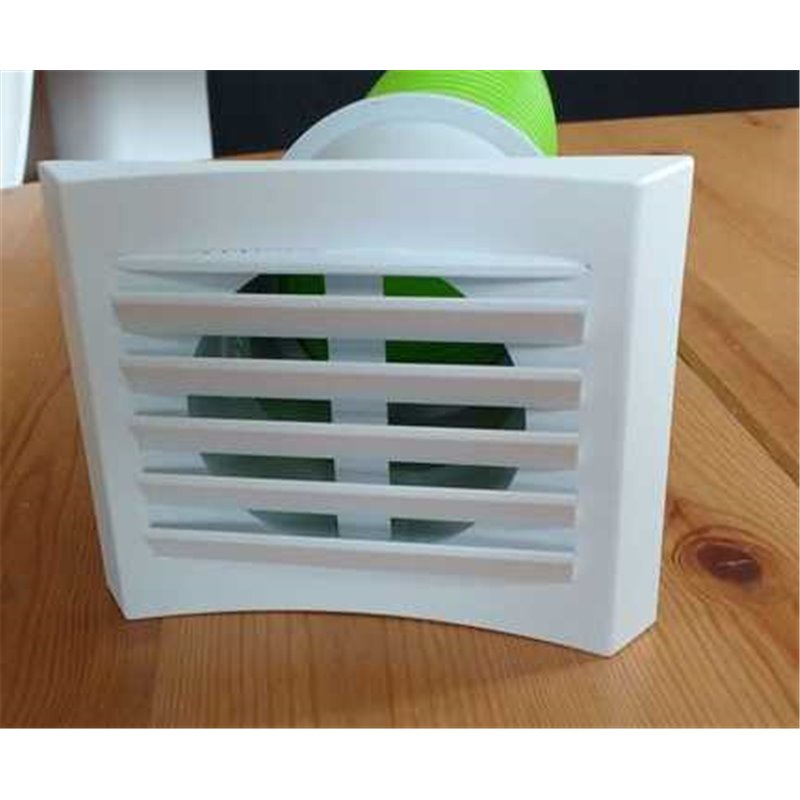

Terminaux métalliques TMP

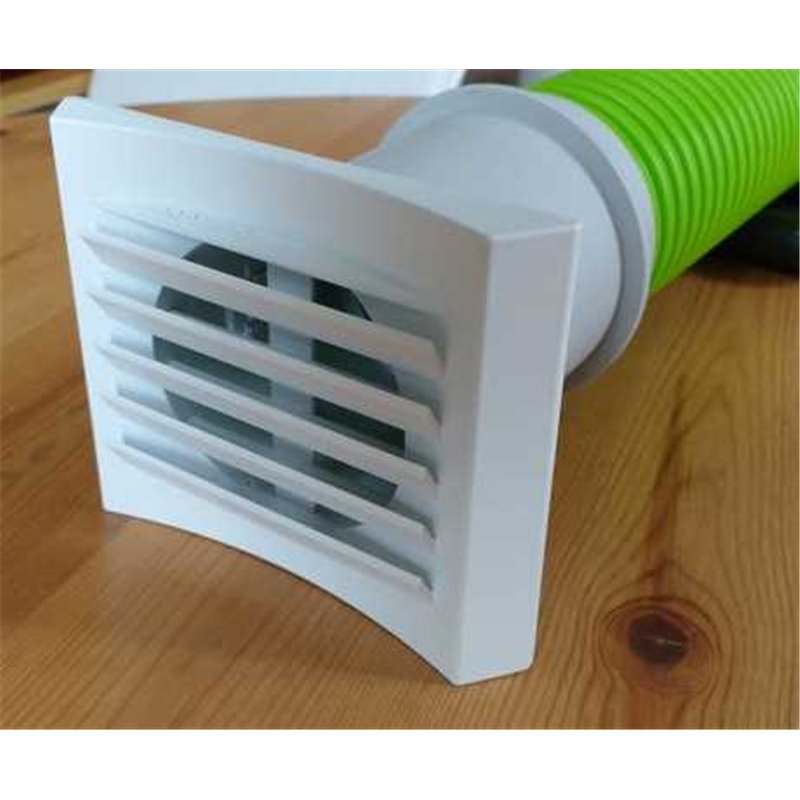

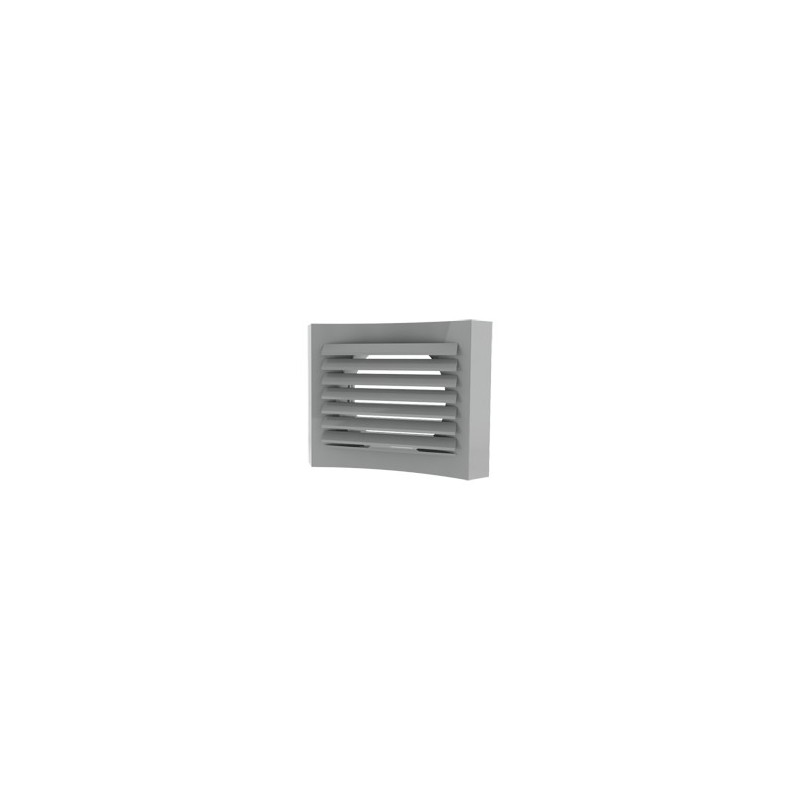

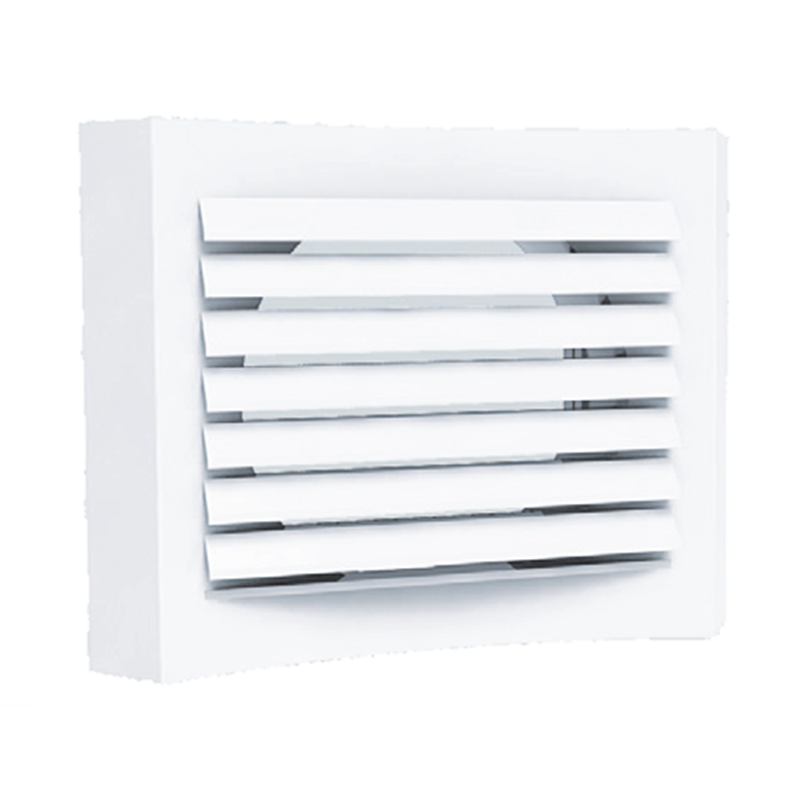

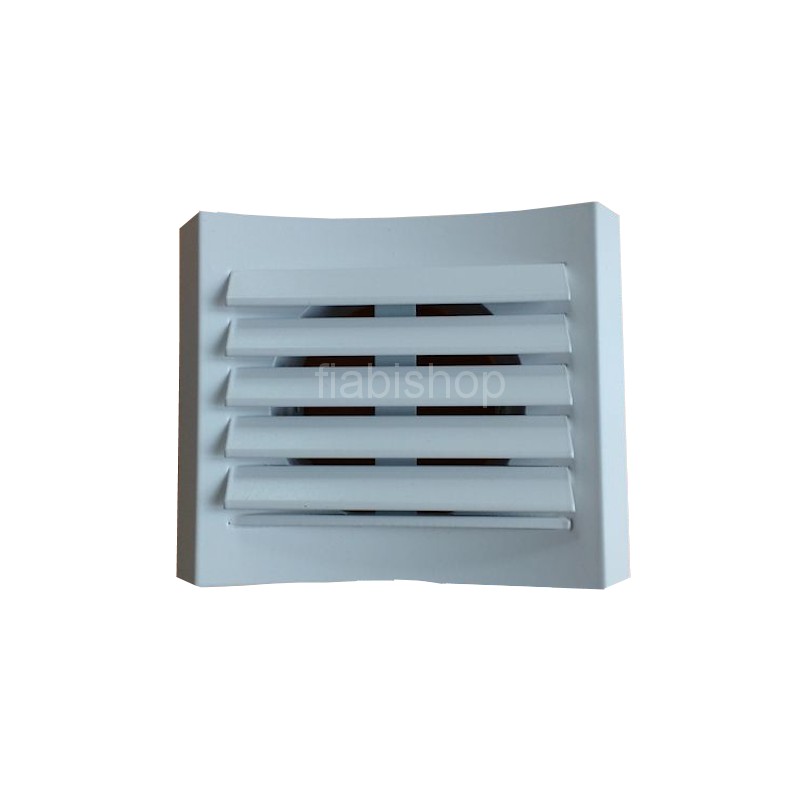

Grille avec ailettes inclinées fixes en métal de couleur blanche, compris manchette à joint. Montage plafond par simple emboitement dans des conduits DN 125mm. Régulation des débits avec atténuateur type SVE.

En savoir plus

33,96 € TTC

Prêt à poser soit même ou par votre artisan

Livraison sur toute la France (Délais moyens ici)

Nous validons votre devis sous 72h (en savoir plus)

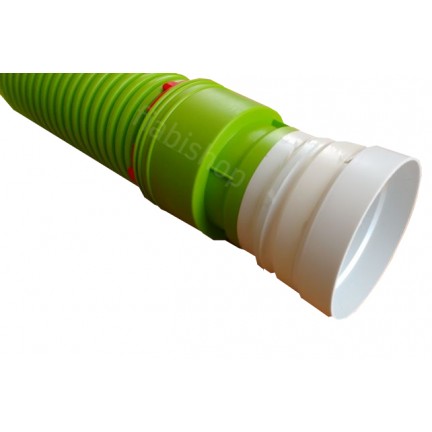

Diamètre 80Plénum renov pour conduit PEHD 75
Diamètre 125Plenum dn 125 pour conduits PEHD 75/90
Diamètre 100Plénum rénov pour conduits PEHD dn 90
MarqueAnjos
QualitéAcier inoxydable
Diffusion / réglage débitBouche soufflage longue portée (à jet)
Bouche de soufflageoui

Terminaux TMP

produit anjos

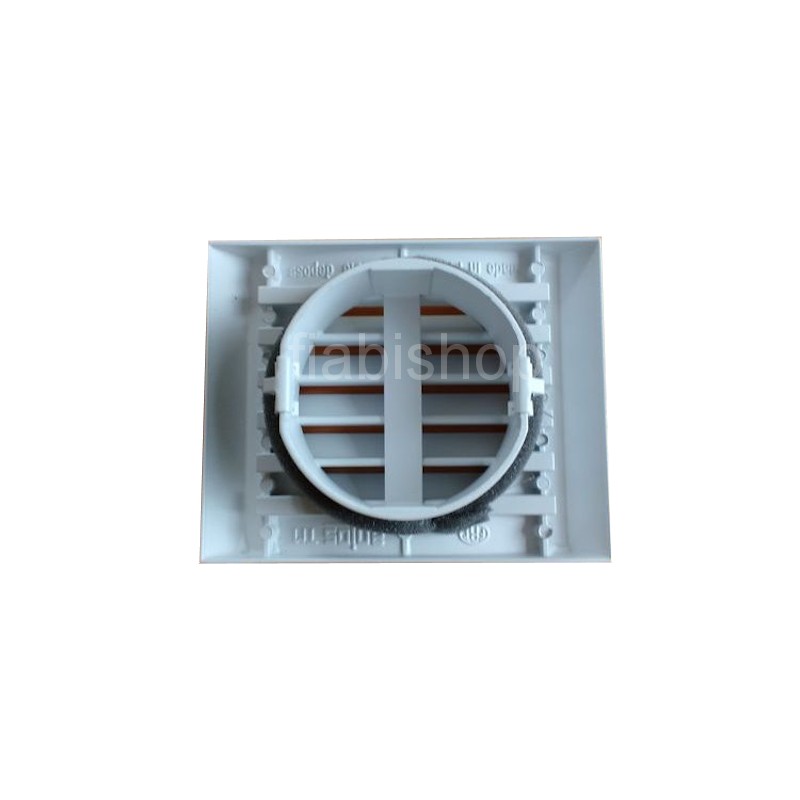

Les grilles se montent par simple emboîtement sur un conduit DN 125. Aucune fixation supplémentaire n'est demandée, le maintien de la grille est assuré par 2 clips et un joint mousse assure l'étanchéité  pour éviter les passages d'air parasites et les traces noires.

Nous travaillons en flux tendu pour les produits ANJOS, le délai de livraison peut être de 2-3 semaines si notre stock est épuisé au moment de votre commande.



Usage possible



Adapté oui / non

Extraction en plafond
Soufflage en plafond
Extraction murale
Soufflage mural
Jet droit opposé
Sol

Lorsqu'il est indiqué non adapté, cela signifie que le flux d'air n'est pas optimal pour ce type d'usage, il existe un risque d'inconfort.



Support possible

Plenum dn125 pour conduits PEHDManchette pour conduits rigides / souplesPlénum rénov* pour conduits PEHD dn75 / 90







conduit PEHD 75/90 > Plénum droit ou coudé > Bouche dn 125

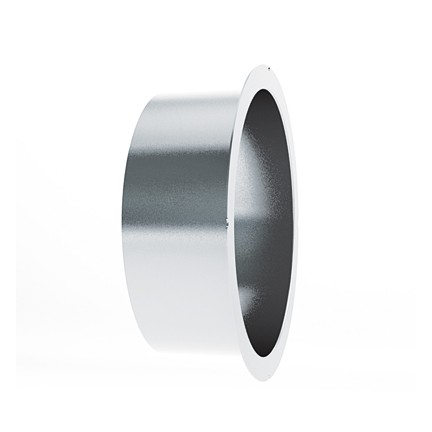

Conduit + collier de serrage > manchette >
Bouche dn 100 / 125

conduit PEHD 90 > Bouche dn 100
conduit PEHD 75 > Bouche dn 80

*Avec faux plafond partiel dans les couloirs, voir notre dossier sur les solutions de ventilation double flux (cas n°2).
Accès aux plénums rénov via accessoires



Régulation des débits

Obturation du disqueAjout d'un module d'équilibrage acoustiqueAjout d'un régulateur de débit







Petits réglages seulement (5 m3/h)
Par défaut laisser ouvert l'obturateur et fermer progressivement pour réduire le débit

Pour réglage intermédiaire (15 m3/h)
Le module se place dans le conduit derrière la bouche

Uniquement sur cas particuliers, il ne sera plus possible d'ajuster les débits avec la VMC
Le module se place dans le conduit derrière la bouche

Par défaut, privilégier la réalisation de réseau basse pression autoéquilibré, permettant à la VMC double flux de gérer le débit en fonction du besoin. Sur ce principe la régulation des débits à la bouche consiste juste à corriger les effets de distance bouche / VMC (les bouches les plus proches sont naturellement favorisées).



Filtration complémentaire

Utiliser filtre à poche pour bouche



Amortissement acoustique

Utiliser module d'équilibrage acoustiquel ou atténuateur de téléphonie

Caractéristiques techniques









Type

Qv

(m³/h)

SOUFFLAGE

REPRISE

DP

(Pa)

Vk

(m/s)

Lt

(m)

Lw

(dB(A))

DP

(Pa)

 Vk

(m/s)

 Lw

(dB(A))

TMP
80
 15 32,31,5< 2032,8< 20
30104,52,523,145,528
45236,93,532318,840
60409,34,5385610,246
--------
TMP
100
3042,81,0< 2063,520
45104,32,5< 20145,827
60175,73,523257,839
75297,24,530399,544
90408,65,5356411,848
TMP
125
4532,71,0< 2053,2< 20
 6063,62,02194,827
75104,53,025145,833
90145,44,030207,842
120257,37,037379,545
150399,18,5445811,550
--------
TMP
160
 12094,35,534145,528
150145,47,537227,042
180206,58,042329,043
210287,59,0444310,548
240368,79,5525812,050
 --------
TMP
200
240187,38,538287,243
270238,29,041358,544
300289,19,544429,347
3503810,610,0465710,350
 --------
--------
--------
