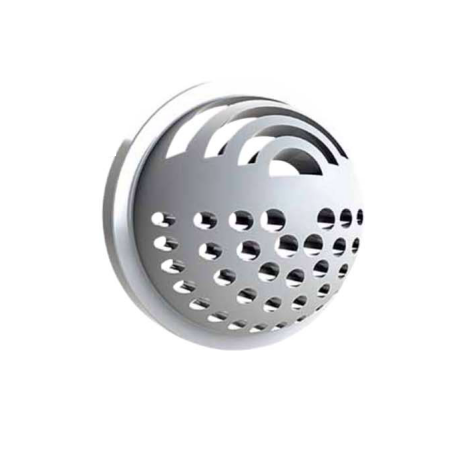

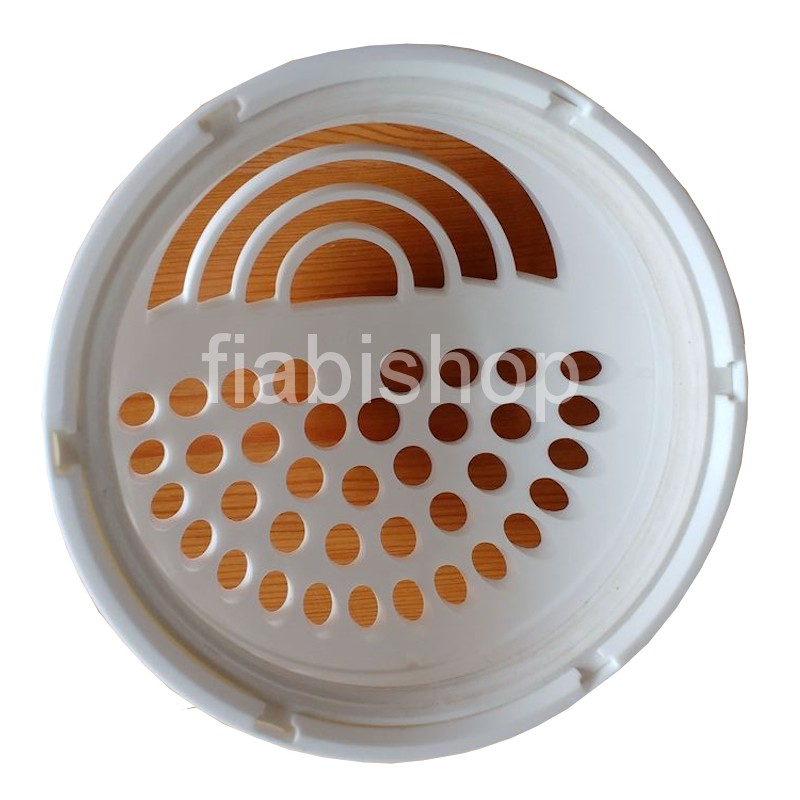

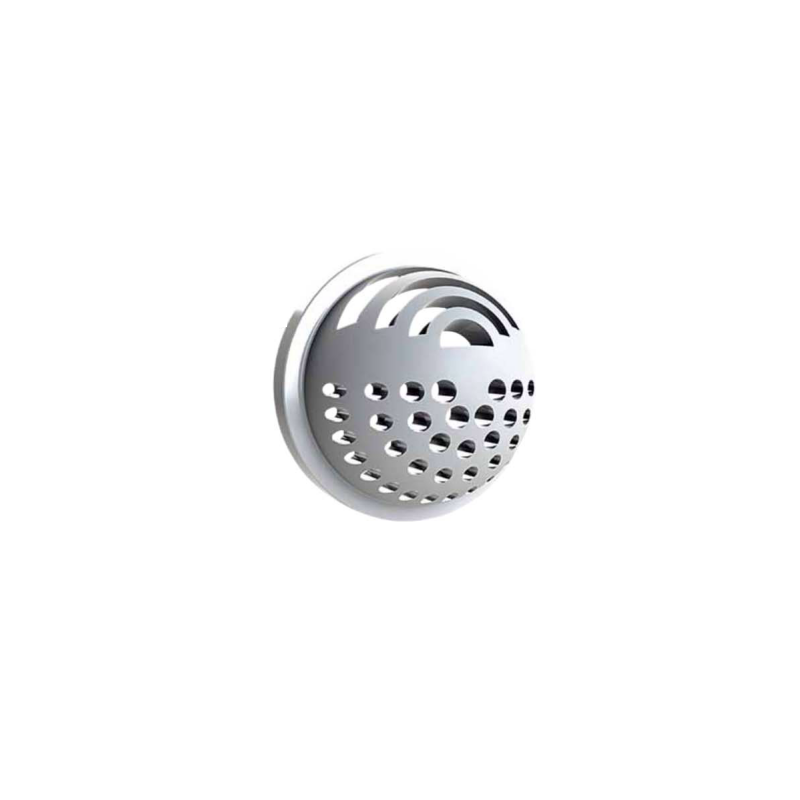

Bouche d'insufflation LONGFLOW

LongFlow-soufflage

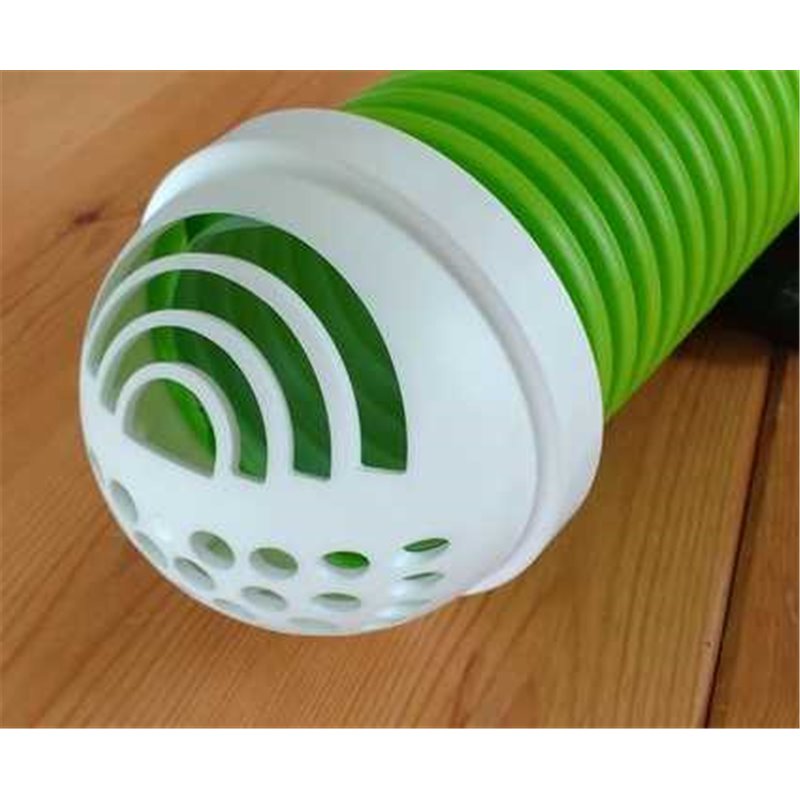

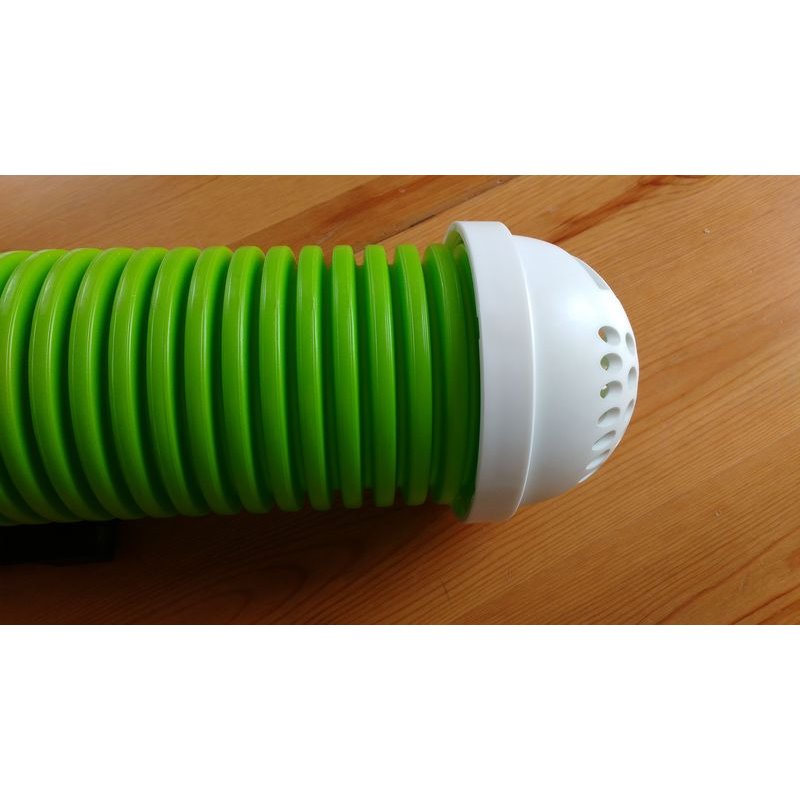

Bouche d'insufflation en plastique de couleur blanc. Montage par simple emboitement dans les plénums Zehnder Comfotube spécifiques (voir kits adaptés)

En savoir plus

19,78 € TTC

Prêt à poser soit même ou par votre artisan

Livraison sur toute la France (Délais moyens ici)

Nous validons votre devis sous 72h (en savoir plus)

Diamètre 90Plénum longflow
Diamètre 125Plenum dn 125 pour conduits PEHD 75/90
MarqueZehnder
QualitéAcier inoxydable
Diffusion / réglage débitBouche soufflage longue portée (à jet)
Bouche de soufflageoui

Bouche Longflow

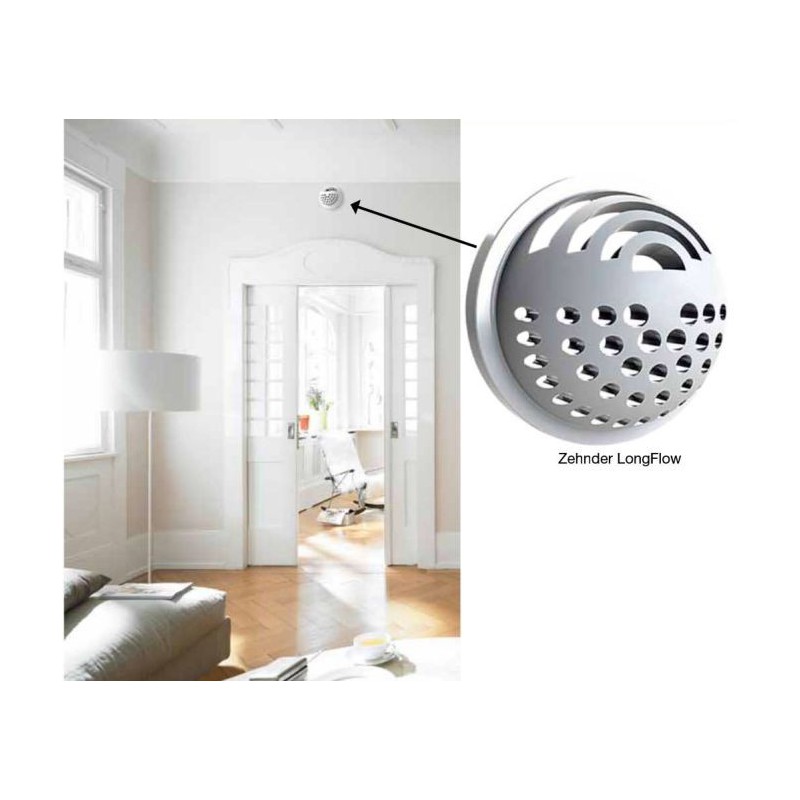

produit zehnderLa nouvelle bouche de ventilation longue portée Zehnder LongFlow est idéale pour tous les projets de construction, en neuf comme en rénovation. Elle peut se monter sans laisser de jeu par rapport au mur ou au plafond : la hauteur de faux-plafond requise est donc très faible. Les ouvertures nécessaires peuvent être pratiquées rapidement par un simple carottage. Cette bouche de ventilation longue portée empêche également tout phénomène de reflux d’air, respectant ainsi la propreté de la zone qui l'entoure. Le flux généré dans la pièce ne produit pas de courant d'air favorisant ainsi le confort des occupants.

* L’effet « Coandă » est un phénomène aéraulique propre au soufflage ou la diffusion de l’air qui déporte l'air au fond de la pièce pour un brassage optimal.



Usage possible



Adapté oui / non

Extraction en plafond
Soufflage en plafond
Extraction murale
Soufflage mural
Jet droit opposé
Sol

Lorsqu'il est indiqué non adapté, cela signifie que le flux d'air n'est pas optimal pour ce type d'usage, il existe un risque d'inconfort.



Support possible

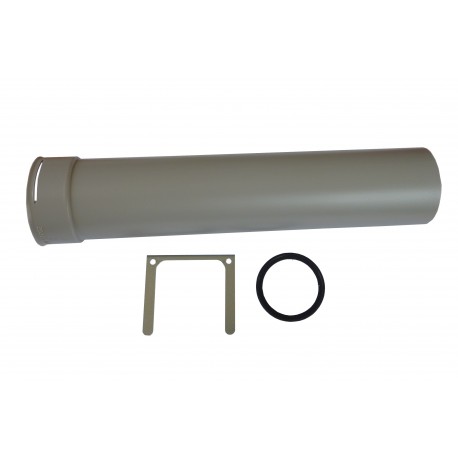

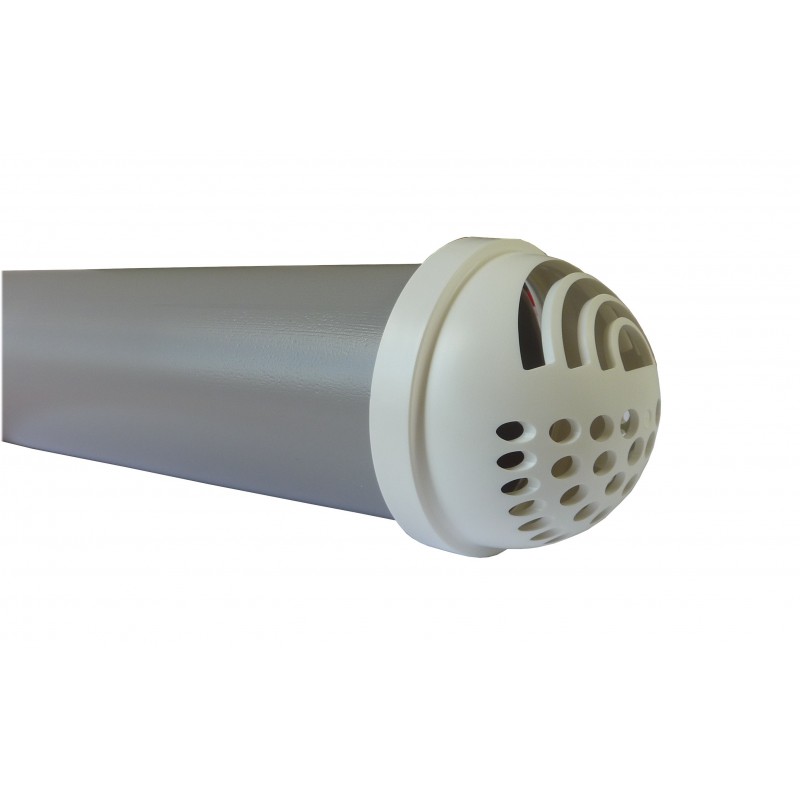

Plenum dn125 pour conduits PEHDManchette pour conduits rigides / souplesPlénum rénov* pour conduits PEHD dn75 / 90

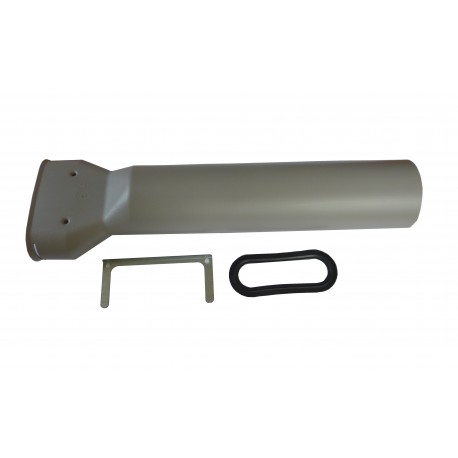

conduit PEHD 75/90 > Plénum droit ou coudé > Bouche dn 125

Conduit + collier de serrage > manchette >
Bouche dn 100 / 125

conduit PEHD 90 > Bouche dn 100
conduit PEHD 75 > Bouche dn 80

*Avec faux plafond partiel dans les couloirs, voir notre dossier sur les solutions de ventilation double flux (cas n°2).
Accès aux plénums rénov via accessoires



Régulation des débits

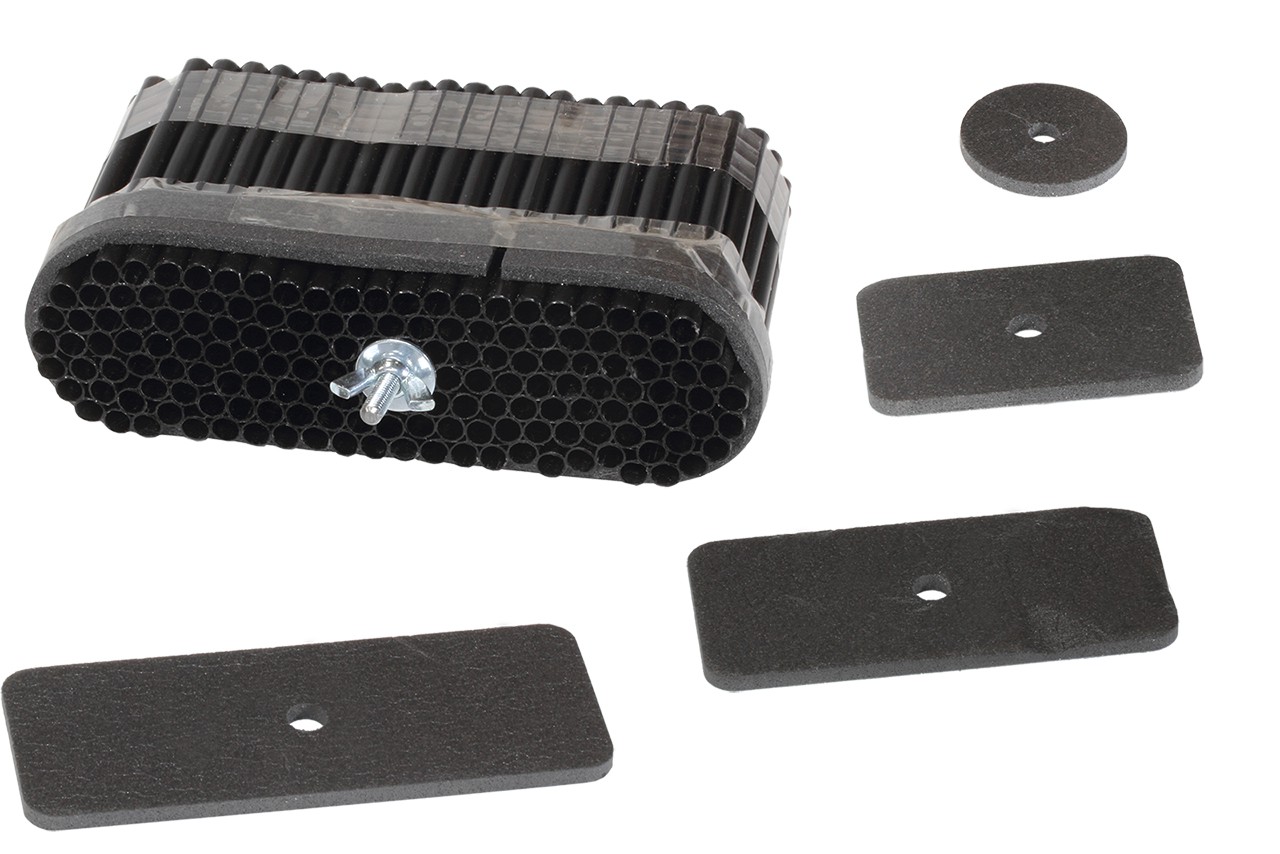

Obturation du disqueAjout d'un module d'équilibrage acoustiqueAjout d'un régulateur de débit







Petits réglages seulement (5 m3/h)
Par défaut laisser ouvert l'obturateur et fermer progressivement pour réduire le débit

Pour réglage intermédiaire (15 m3/h)
Le module se place dans le conduit derrière la bouche

Uniquement sur cas particuliers, il ne sera plus possible d'ajuster les débits avec la VMC
Le module se place dans le conduit derrière la bouche

Par défaut, privilégier la réalisation de réseau basse pression autoéquilibré, permettant à la VMC double flux de gérer le débit en fonction du besoin. Sur ce principe la régulation des débits à la bouche consiste juste à corriger les effets de distance bouche / VMC (les bouches les plus proches sont naturellement favorisées).



Filtration complémentaire

Utiliser filtre à poche pour bouche

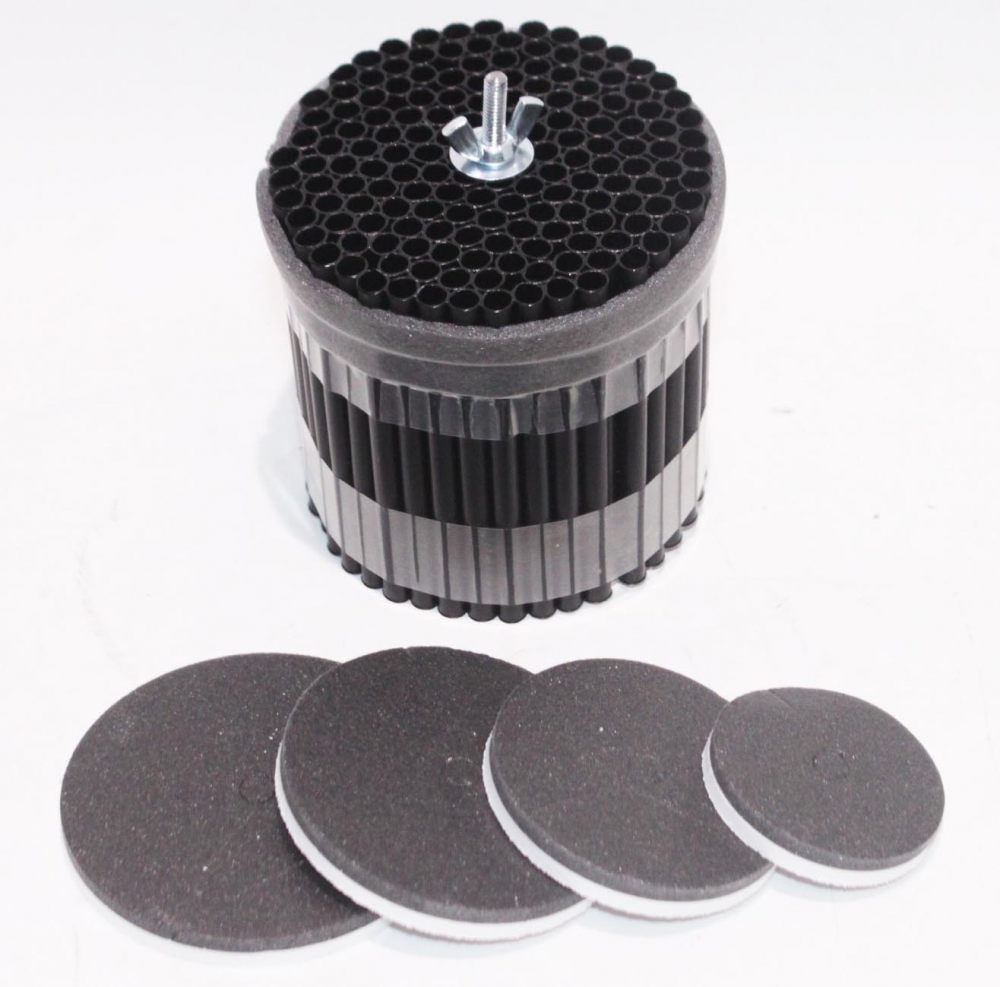

Amortissement acoustique

Utiliser module d'équilibrage acoustiquel ou atténuateur de téléphonie
