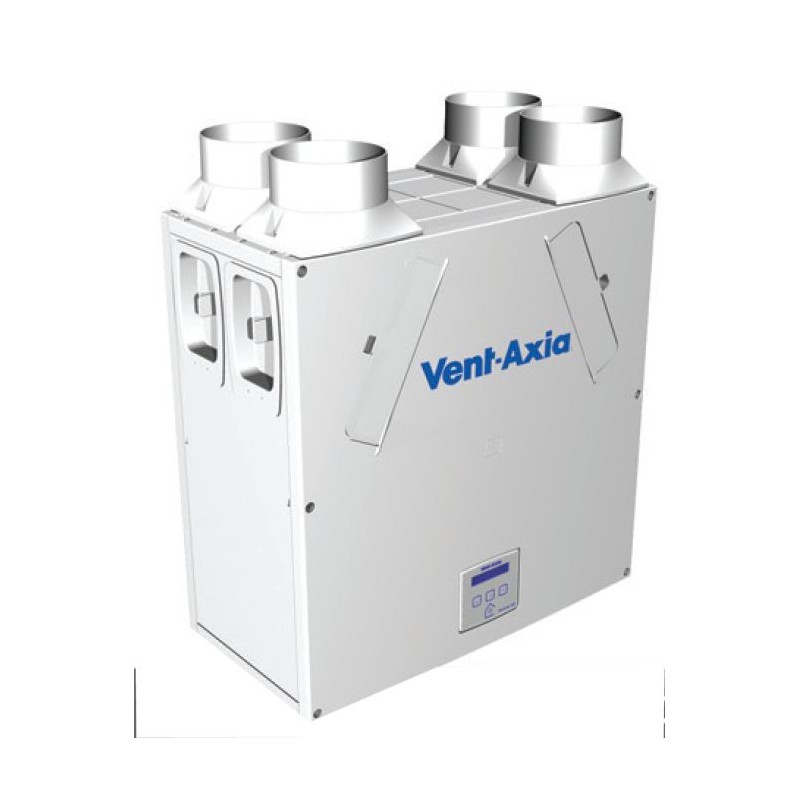

Ventaxia - Sentinel KINETIC BH

Groupe double-flux Sentinel Kinetic BH équipée d'un hygrostat avec certification NF VMC à 90%. Conseillé pour des débits entre 60 et 105 m3/h. Débit maximum 150m3/h

En savoir plus

-
105
78%
0.31

2 288,38 € TTC

Prêt à poser soit même ou par votre artisan

Livraison sur toute la France (Délais moyens ici)

Nous validons votre devis sous 72h (en savoir plus)

Certificat passif-
Type de caissonVertical
Compatible RT2012Oui
TypeT3-T4-T5
Débit d'air105
Rendement78%
Efficience électrique0.31
MarqueVentilair

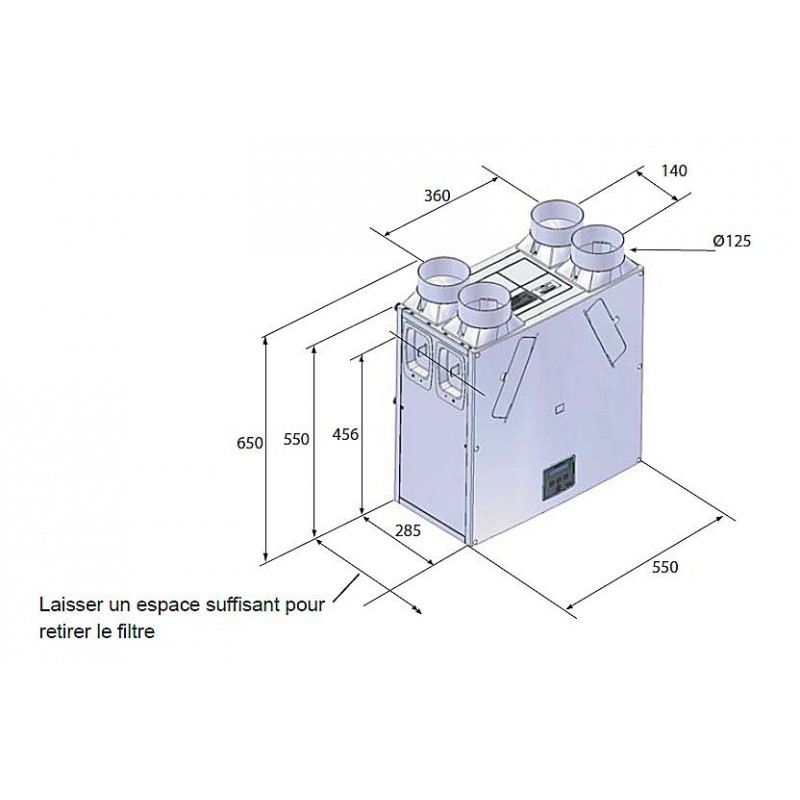

Hauteur650 mm
Largeur550 mm
Profondeur285 mm
Poids15 kg
Rendement NF90 % certifié
Rendement Phi78 %

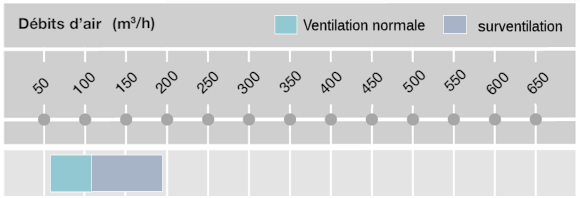

Plage de débit60 - 105 m3/h
Etanchéité à l'air du caisson3 % fuites internes - 4% fuites externes
Rendement fabricant--
by pass en étéautomatique
Protection antigelAutomatique : dégivrage par arrêt du soufflage
diamètre piquagesdn 125

- Nous ne stockons pas les VMC double flux de marque Vent-Axia, les livraisons sont assurées par le fabricant
avec un forfait transport de 100 euros HT -

Pas de certification

Certification NF 205

Faible consommation

Régulation

Appareil non connecté

Rendement moyen
de 78%*
Rendement RT2012
de 90%
Consommation : 0.31W/m3/h4 vitesses réglables, boitier de commande ou sondesBoitier filaire, connection domotique

* Rendement sur air neuf de 90%, dégradé de 12% ou à 75% (démarche passive)

Les kits réseaux compatibles avec ce caisson pour concevoir votre installation

  • Puits canadiens compatibles

    Option puits canadien

  • Réseau secondaire

    Kits VMC et réseaux

  • sur mesure

    Demander étude *

*Les kits vous permettent de préchiffrer votre installation complète facilement (créer un compte, ajouter à mon devis les produits). Autrement, via le service installation sur mesure (onglet demander étude), nous réalisons pour vous le dimensionnement complet selon votre besoin et à partir de vos plans.

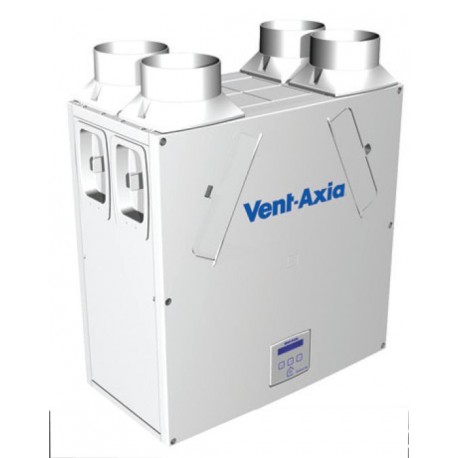

VMC double flux SENTINEL KINETIC

  • A installer en local isolé

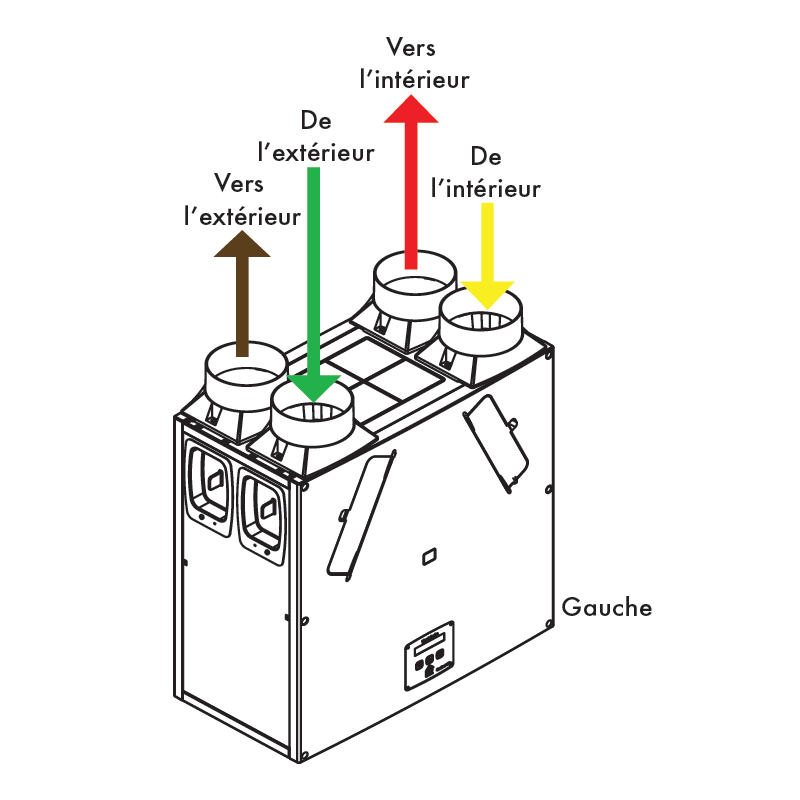

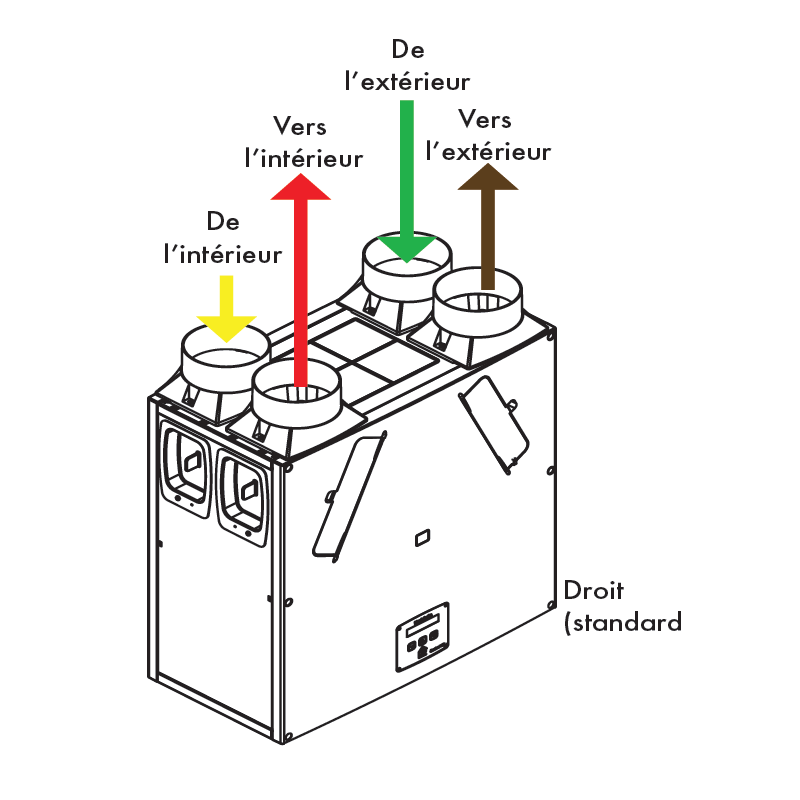

  • 4 Piquages DN 125
  • Filtres à cadre G3 sur l'arrivée et l'extraction, M5 en option côté arrivée;
  • Régulation 3 vitesses sur boitier
  • By pass complet automatique
  • Protection antigel par arrêt du soufflage
  • Echangeur enthalpique non disponible sur ce modèle
  • modèle BH avec hygrostat intégré
  • Niveau de fuites
    • Sur l'extérieur : 3%
    • Internes : 4%
  • Niveau acoustique bon

(Certificats, données techniques RT2012 détaillées, notices de pose, voir rubrique Télécharger)

Pour calculer le débit d'air utile à votre projet, consultez notre dossier technique.

Sentinel Kinetic B

Sentinel Kinetic H

Echangeur de chaleur Echangeur contre courant en matière synthétiqueEchangeur contre courant en matière synthétique
Protection antigel Diminution du débit d'air entrant
Préchauffeur électrique en option
Diminution du débit d'air entrant
Préchauffeur électrique en option
Débit constant ?
Régulation by passactionné automatiquement lorsque la température ambiante est supérieure à dehors.actionné automatiquement lorsque la température ambiante est supérieure à dehors.
Compatible puits climatique
Boitier de commande panneau de commande intégré
commande filaire déportée en option
panneau de commande intégré+hygrostat intégré
commande filaire déportée en option
Alarme encrassement filtre
Programmation hebdomadaire
Compatible domotique


Connection BMS (domotique)


Connection BMS (domotique)

Affichage températures
Mise en service de l'installation

En option = non inclus dans le prix indiqué (ajouter au devis via l'onglet accessoires)

Données techniques

Installation de la VMC

La VMC est livrée avec l'ensemble des composants, prête à fonctionner. Elle se branche sur une prise de courant 230V. A la mise en service, vous déterminez le débit que vous souhaitez pour chacune des vitesses (% du débit max) pour correspondre au débit nominal du logement, au débit de pointe, et la base vitesse. Avec les commandes Plug and Play, la VMC détecte automatiquement les capteurs et commandes rajoutées.

Option de régulation des débits

De base :

- Planification des heures de ventilation via une horloge hebdomadaire. Il est possible de régler un scénario d'usage prenant en compte les heures d'absence et la surventilation, gérant la semaine et le week end. La VMC ajuste ses paliers de fonctionnement automatiquement selon cette programmation, et peut également être forcée à une vitesse par simple action sur le boitier.

- la version Sentinel Kinetic BH est équipée de série d'un hygrostat dans son bloc. Elle ajuste automatiquement sa ventilation en fonction des seuils que vous aurez paramétrés via les boitiers de commande.

En option :

- Raccordement d'une sonde COV et/ou d'une sondeCO2 permettant à la VMC d'ajuster le palier de ventilation en fonction de la pollution mesurée. Les paliers de fonctionnement sont paramétrés pour ajuster la ventilation à la mesure la plus préjudiciable (si plusieurs sondes sont disposées).

Entretien / pannes

Entretien :

Sur l'ensemble de la gamme, le boitier inclut un témoin d'encrassement, qui se déclenche périodiquement (tous les 3 mois) vous indiquant de vérifier les filtres.

Pannes :

le caisson est muni d'un indicateur de pannes pour faciliter le diagnostic du problème. Se reporter à la notice de mise en service pour déterminer la panne

Suivi des performances / monitoring

La VMC ne permet pas l'affichage des températures sur les 4 réseaux de ventilation. Pour obtenir ces informations il faut équiper l'installation avec des capteurs de températures pour conduit.

Raccordement batterie de chauffage (démarche passive)

Une batterie de post chauffage permet que la VMC soit l'unique moyen de chauffer votre maison passive. Cela suppose une maison passive avec un besoin de puissance max de 10W/m². Dans ce cas, il est préférable de choisir une VMC double flux avec un meilleur rendement.

- Utiliser une batterie électrique ou eau chaude avec sa propre régulation.

Possibilités de régulation de la VMC

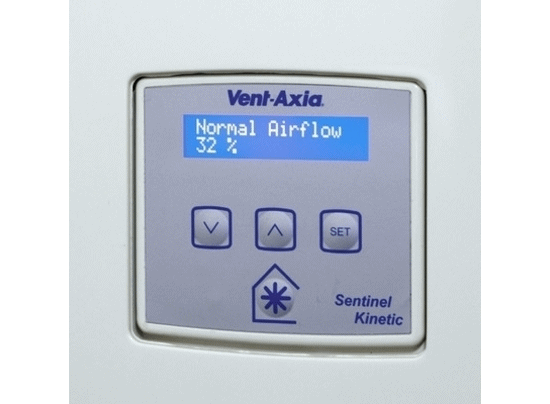

Panneau de contrôle intégré

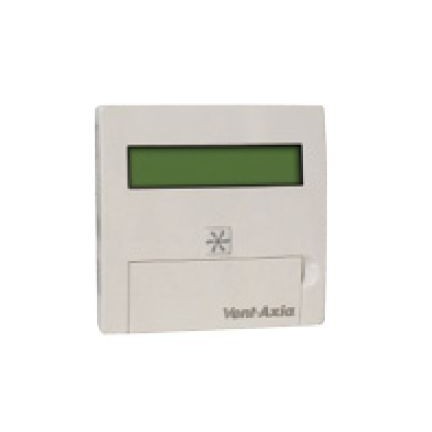

Boitier filaire déporté en option

Le panneau de commande sur la VMC permet d'actionner les fonctionnalités suivantes:

▶ Contrôle manuel des 4 vitesses avec marche-arrêt
▶ Réglage des débits pour chaque vitesse (% du débit max)
▶ Programmation hebdomadaire pour une ventilation en fonction de l'occupation
▶ Grand débit 120 minutes
▶ Paramétrage des seuils pour les capteurs CO2, COV, hygro en option
▶ Affichage remplacement filtres, défauts

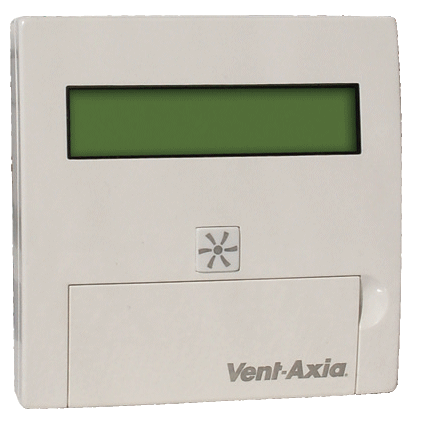

Le boitier déporté permet de retrouver toutes les fonctionnalités du panneau intégré

Il est utile si la VMC est éloigné des pièces de vie.

Il est livré avec un câble de connexion de 15ml.


Fonctionnalités:

▶ Contrôle manuel des 4 vitesses avec marche-arrêt
▶ Réglage des débits pour chaque vitesse (% du débit max)
▶ Programmation hebdomadaire pour une ventilation en fonction de l'occupation
▶ Grand débit 120 minutes
▶ Paramétrage des seuils pour les capteurs CO2, COV, hygro en option
▶ Affichage remplacement filtres, défauts
