Paul - NOVUS 450

Centrale double-flux Novus 450 - Paul avec certification passive à 89% - Adapté aux logements T5-T6. Débit max 450m3/h. Toute VMC de marque Zehnder doit faire l'objet d'une mise en service par un de leur technicien, vous devez la commander en même temps que la VMC.

En savoir plus

-
348
89%
0.29

4 252,09 € TTC

Prêt à poser soit même ou par votre artisan

Livraison sur toute la France (Délais moyens ici)

Nous validons votre devis sous 72h (en savoir plus)

Certificat passifOui
Compatible RT2012-
TypeT3-T6
Débit d'air348
Rendement89%
Efficience électrique0.29
MarquePaul Ventilation
Hauteur978 mm
Largeur792 mm
Profondeur601 mm
Poids50 kg
Rendement Phi89 %
Plage de débit140-348 m3/h
Etanchéité à l'air du caisson0.54% fuites internes / 1.68% fuites externes
by pass en étéautomatique
Protection antigelRéduction débit d'air entrant
Bouche extractionoui
Adaptée pour soloui

Certification passive

certification NF13141-7

Faible consommation

Régulation

Appareil connecté

Rendement réel de 89%
Caisson très étanche
Rendement RT2012
de 94%
Consommation : 0.29W/m3/h4 vitesses réglables, boitier de commande ou sondesBoitier filaire, liaison PC ou smartphone

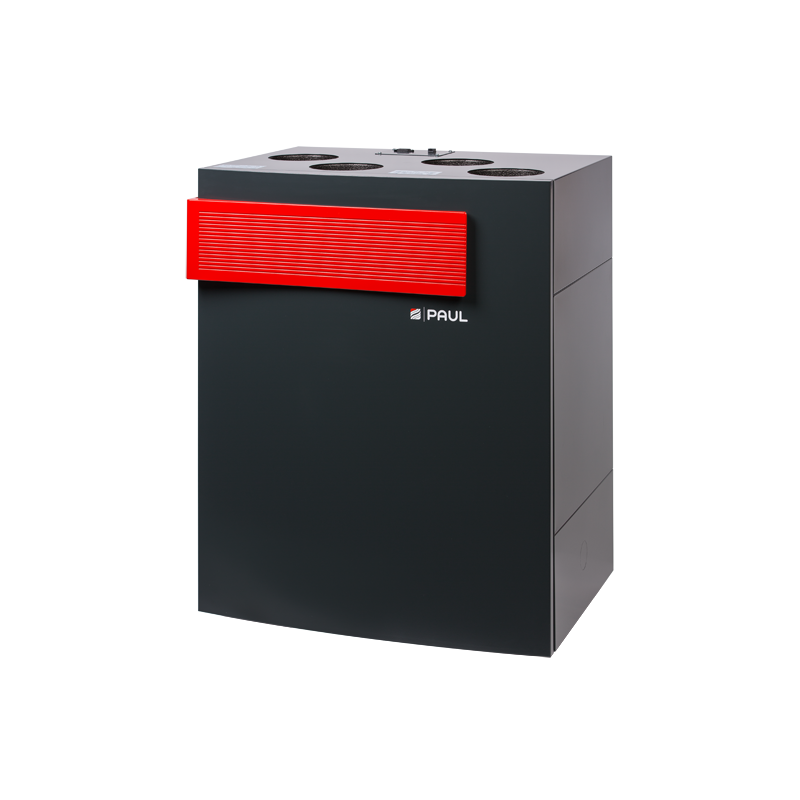

Vmc double flux Novus 450

Résumé

  • A installer en local isolé
  • 4 Piquages DN160
  • Filtres intégrés G4 et F7
  • Régulation jusqu'à 7 vitesses
  • By pass complet automatique
  • Protection antigel par réduction du débit d'air soufflé ou batterie interne.

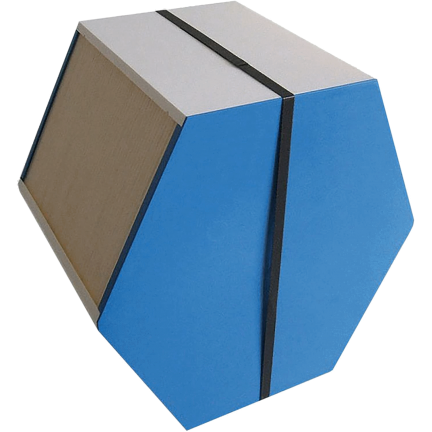

  • Echangeur enthalpique en option
  • Niveau de fuites
    • externes : 0.54%
    • internes : 1.68%
  • Niveau acoustique bon

(Certificats, données techniques RT2012 détaillées, notices de pose, voir rubrique Télécharger)

Pour calculer le débit d'air utile à votre projet, consultez notre dossier technique.

Novus 450 Basic/LED (indisponible)

Novus 450 Basic/TP

Novus 450 Comfort/TP

Echangeur de chaleur Echangeur contre courant en matière synthétiqueEchangeur contre courant en matière synthétiqueEchangeur contre courant en matière synthétique
Protection antigel Diminution du débit air entrantDiminution du débit air entrantBatterie préchauffage intégrée
Débit constant ?
Régulation by passactionné automatiquement par les sondes de températuresactionné automatiquement par les sondes de températuresactionné automatiquement par les sondes de températures
Compatible puits climatique confofond
Boitier de commande LEDtactiletactile
Alarme encrassement filtre
Programmation hebdomadaire
Compatible domotique
Affichage températures
air extérieur et air extrait

air extérieur et air extrait
Mise en service de l'installationVia Zehnder
Obligatoire
Via Zehnder
Obligatoire
Via Zehnder
Obligatoire

En option = non inclus dans le prix indiqué (ajouter au devis via l'onglet accessoires)

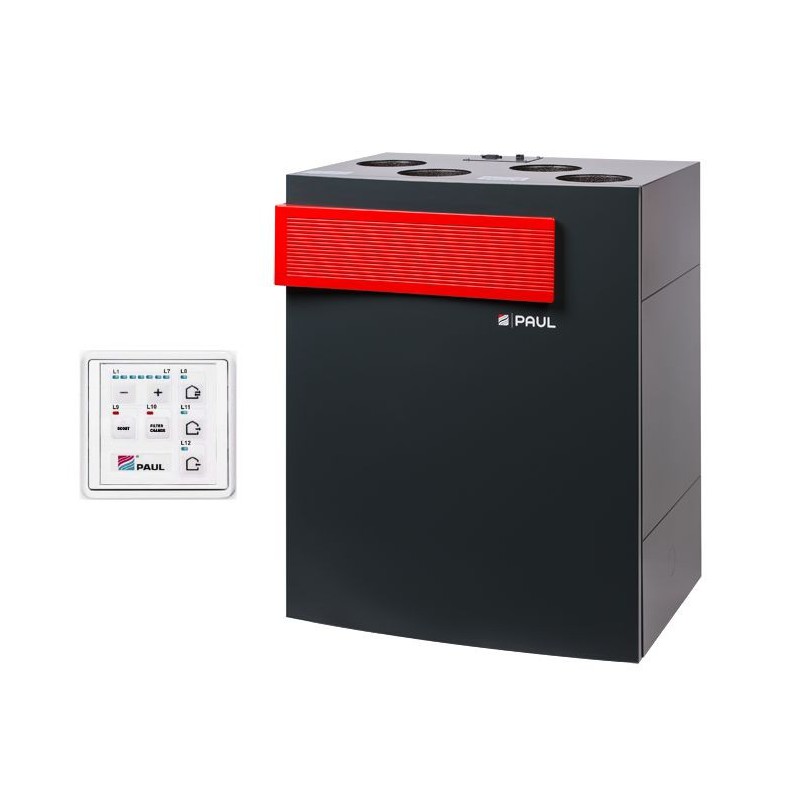

Commande LED (indisponible)

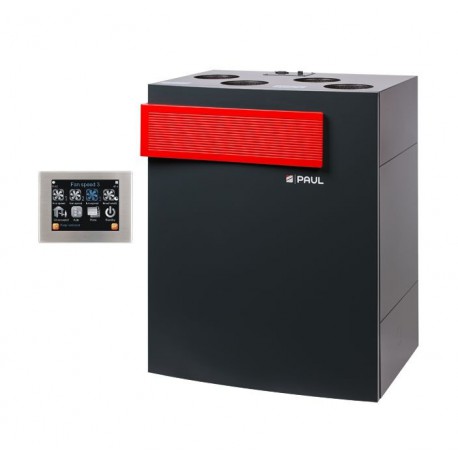

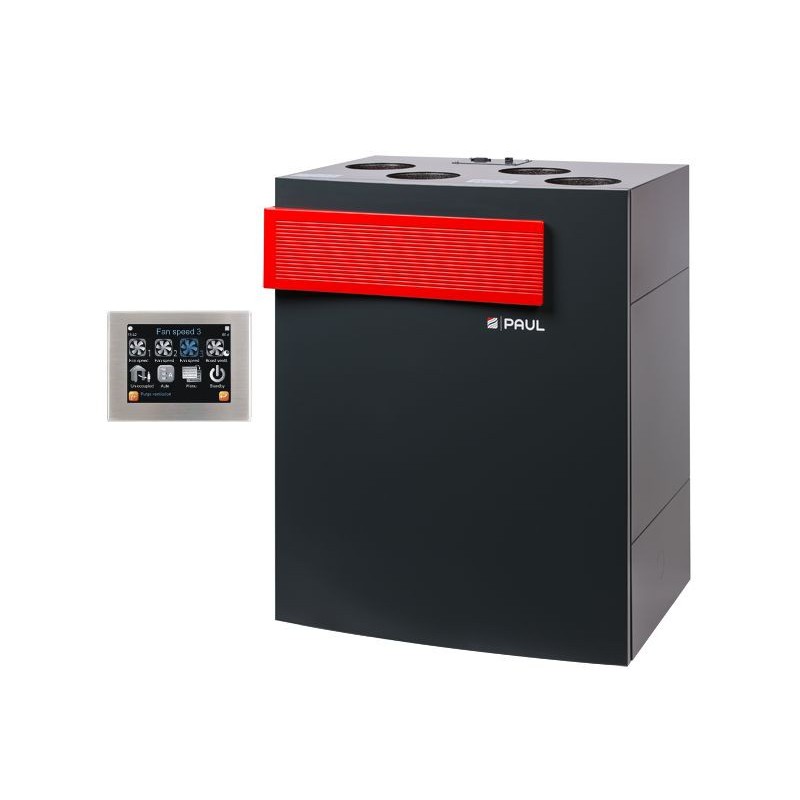

Ecran tactile TFT

▶ Contrôle manuel des 7 vitesses avec marche-arrêt
▶ Mode de fonctionnement "air soufflé seul" ou "air extrait seul"
▶ Alarme encrassement filtres et défauts
▶ Activation de la vitesse 7 pour une durée de 15min
▶ Réglage du seuil de température supérieur pour l'ouverture du by-pass entre 21 et 27°C
▶ Réglage des débits pour les 7 vitesses (% du débit max)

▶ Contrôle manuel de 3 vitesses avec marche-arrêt
▶ Activation de la vitesse 3 pour une durée de 15min
▶ Programmation hebdomadaire pour une ventilation en fonction de l'occupation
▶ Affichage des températures de l'air extérieur et air extrait.
▶ Réglage des débits pour les 3 vitesses (% du débit max)
▶ Régulation automatique du débit avec des sondes hygro et CO2 en option
▶ Réglage du seuil de température supérieur pour l'ouverture et fermeture du by-pass
▶ Paramétrage des seuils de température pour l'activation du puits ComfoFond.
▶ Paramétrage des seuils de température pour les batteries de post-chauffage

Données techniques

Installation de la VMC

La VMC est livrée avec l'ensemble des composants, prête à fonctionner. Elle se branche sur une prise de courant 220V. Les seuls éléments à raccorder sont les éventuels boitiers de commande déportés qui viennent se connecter sur le dessus de la machine via un câble de type J-Y(ST)Y 2x2x0,6.

Option de régulation automatique des débits

De base :

Aucune régulation automatique des débits avec le boitier de commande de base LED.

En option :

- Planification des heures de ventilation avec l'écran TFT - Il est possible de régler un scénario d'usage prenant en compte les heures d'absence et la surventilation, gérant la semaine et le week end. La VMC ajuste ses paliers de fonctionnement automatiquement selon cette programmation, et peut également être forcée à une vitesse par simple action sur le boitier.
- Raccordement d'une sonde CO2 et/ou d'une sonde hygrométrique permettant à la VMC d'ajuster le palier de ventilation en fonction de la pollution mesurée avec l'écran TFT. Les paliers de fonctionnement sont paramétrés pour ajuster la ventilation à la mesure la plus préjudiciable (si plusieurs sondes sont disposées).

Entretien / pannes

Entretien :

sur l'ensemble de la gamme, le boitier inclut un témoin d'encrassement, qui se déclenche périodiquement (tous les 3 mois) vous indiquant de vérifier les filtres.

Pannes :

Les boitiers de commande PAUL ont une alarme pour les défauts. Se reporter au tableau des dysfonctionnement de la notice d'installation pour identifier le problème

Suivi des performances / monitoring

Option suivi des température :

L'écran TFT permet l'affichage instantané de 2 températures - air extrait et air extérieur - (relevé manuel pour suivi). Le suivi à distance de la VMC avec enregistrement des valeurs n'est pas possible.

Raccordement batterie de chauffage (démarche passive)

Une batterie de post chauffage permet que la VMC soit l'unique moyen de chauffer votre maison passive. Cela suppose une maison passive avec un besoin de puissance max de 10W/m².

- Utiliser la batterie électrique Paul EPP 2kW. Avec le boitier LED, la régulation de la batterie est totalement indépendante de la VMC. avec l'écran TFT, les températures de consigne sont spécifiés sur celui-ci.
- Utiliser la batterie de post chauffage à eau chaude Zehnder, nous consulter. Le pilotage de la batterie est indépendant de la VMC.


Montage :
La Novus 450 peut se monter de différentes manières : verticale avec les piquages sur le dessus ou bien horizontale avec les piquages sur le côté. Pour chaque configuration de montage, il y a un modèle Novus spécifique pour l'évacuation des condensats. Il n'est pas possible de transformer un modèle vertical en horizontal et inversement.

La VMC peut être posé sur un cadre (option) ou fixé au mur quelque soit le sens de montage.

VMC Verticale
4 piquages en haut
VMC horizontale
4 piquages à droite

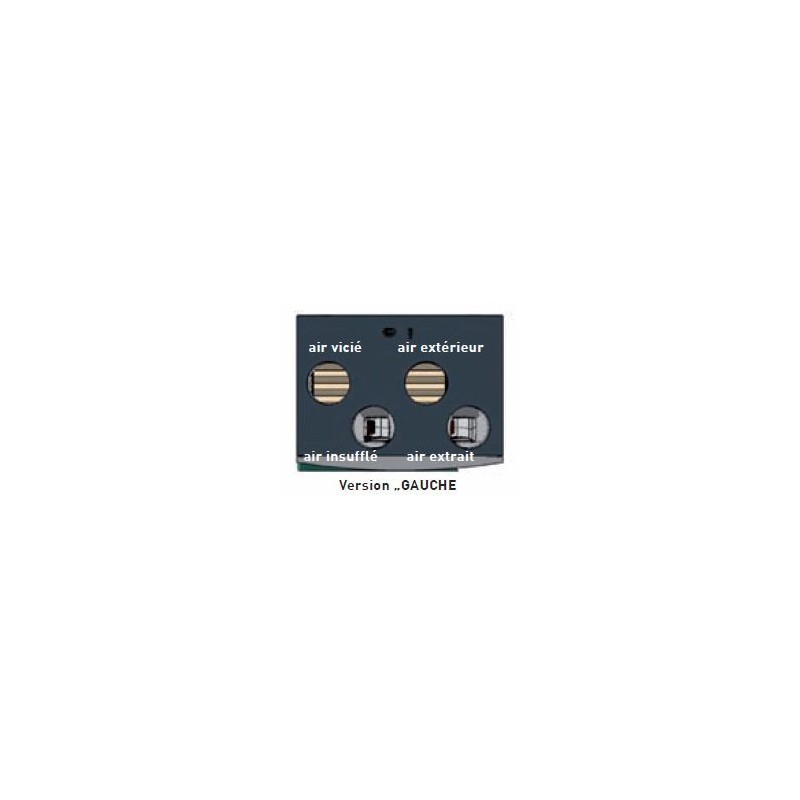

VMC horizontale
4 piquages à gauche

Voir notice technique pour descriptif technique complet


Voir les packs systèmes de conduits adaptés à cette VMC

Pour réaliser l'installation de VMC double flux, il sera nécessaire d'ajouter au caisson et ses accessoires le réseau compatible, qui est ici proposé avec des systèmes de conduit de haute qualité (durée de vie, qualité alimentaire, facilité de mise en oeuvre). Les réseaux sont proposés en packs afin de faciliter la sélection (fiabishop a prédéterminé des quantités que vous pouvez ajuster).

Les réseaux se divisent en 2 familles :

  1. Le réseau primaire : qui va de la prise d'air extérieure à la VMC, et de la VMC jusqu'au rejet. Ces conduits sont rigides et isolants pour éviter la condensation interne.
  2. Le réseau secondaire : qui comprend le système de conduits souples (répartiteur, conduits en PEHD, plénum terminal, bouches).

  • Filtres

    Réseau primaire

  • Réseau secondaire

    Réseau secondaire

  • Filtres

    Filtres

Dans tous les cas, n'hésitez pas à nous consulter pour que nous vous proposions l'accompagnement adapté à votre besoin.
