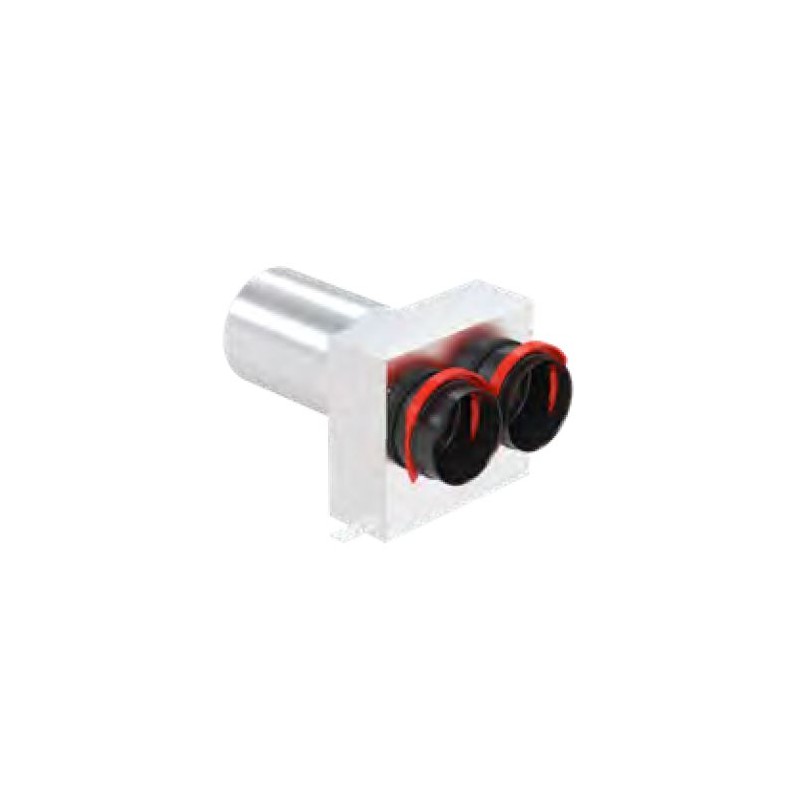

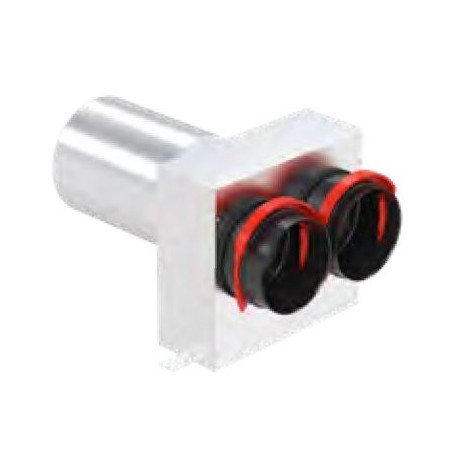

Plénum droit TVA 2xDN90

Description

Le plénums droit TVA  pour un montage au mur ou au plafond pour un raccordement sur des bouches DN 125.

L'étanchéité est réalisée à l'aide d'un joint O Ring (non fourni) et d'un étrier de fixation livré avec le plénum qui garantissent un raccordement hermétique.

Montage Plénum coudé TVA 2x DN 90

Le plénum 2xDN90, Il est livré avec un bouchon de protection sur un des raccords. Il peut être installé en faux plafond, en cloison ou en traversée de paroi.

Faux plafond	Cloison	Traversée de paroi

Etapes de pose

Fixer le plénum à la paroi en positionnement 2 vis dans chaque pattes de fixation	Mettre un joint O Ring sur le ComfoTube et insérer le conduit dans le plénum. Lubrifier le joint avec de l'eau savonneuse Maintenir le ComfoTube au plénum avec l'étrier de fixation	Mettre en place le plafond et la cloison en laissant dépasser le plénum puis le couper à la bonne hauteur. Attention hauteur minimale de 130mm
