Calculer les gains d'une VMC double flux


Pour vous permettre d'évaluer votre projet de ventilation, nous avons développé un petit outil qui permet, à partir des caractéristiques de votre projet (données d'usages et climat) de vous indiquer si votre solution VMC est adaptée à vos besoins.

Dossier réalisé par fiabishop - niveau : intermédiaire

Fonctionnalités

L'outil permet :

  1. Le calcul du taux de renouvellement d'air et des débits d'air en fonction de 3 paramètres : volume de logements, typologies des pièces humides, nombre d'occupants
  2. La comparaison de solutions différentes de ventilation à partir d'un large choix de produits
  3. Le calcul des déperditions aérauliques (VMC et fuites d'étanchéité)
  4. Le calcul des gains annuels, le retour sur investissement.

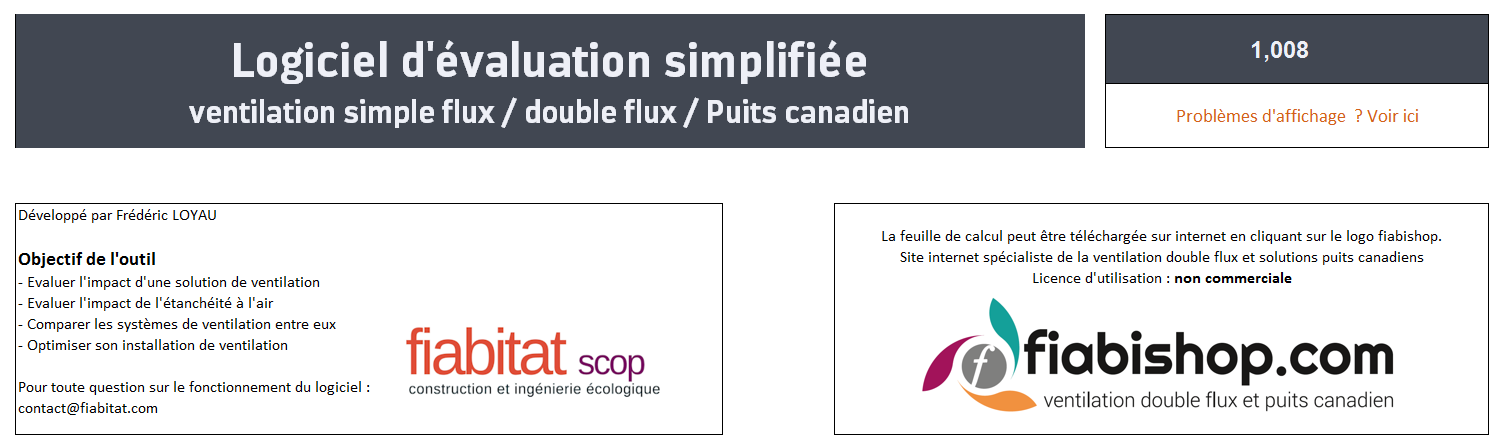

Réalisation du logiciel

TELECHARGER LE LOGICIEL (765 ko)

Zoom sur les fonctionnalités

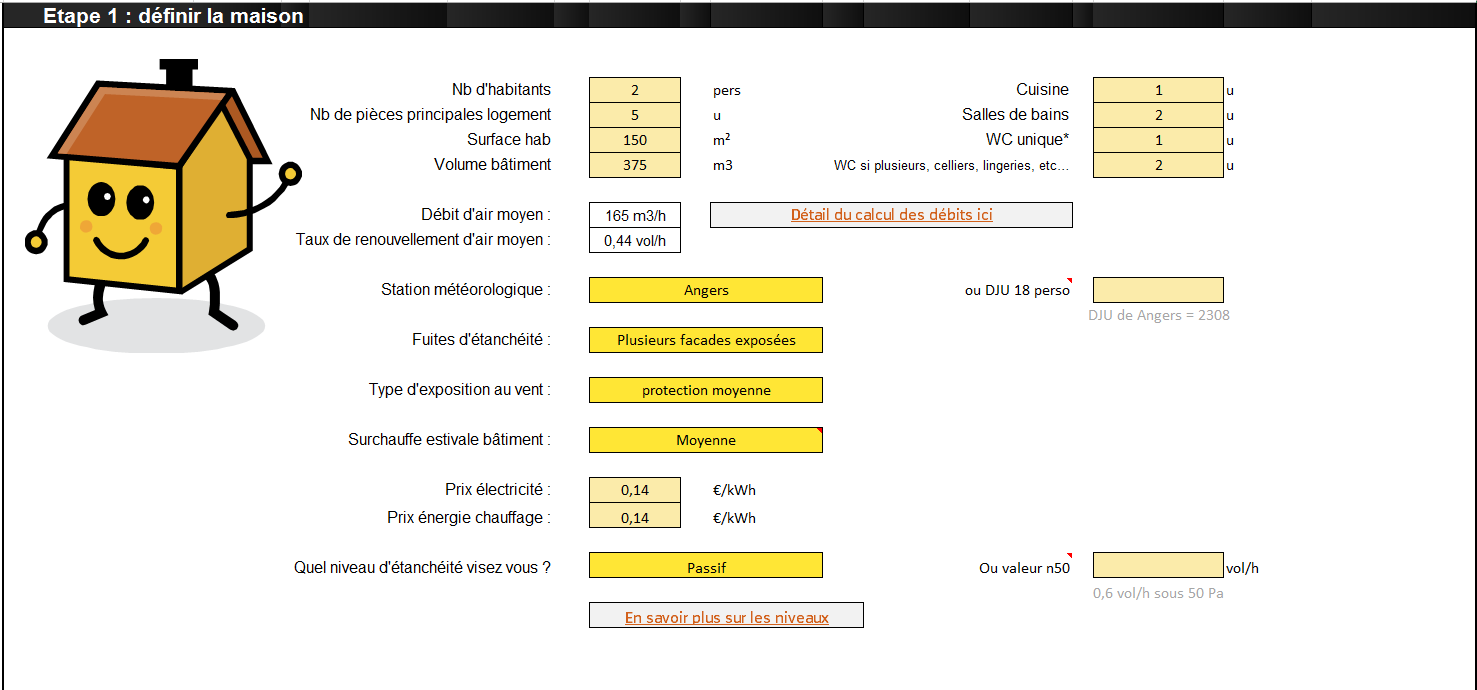

Renseigner le projet

La saisie des données du projet (maison, environnement proche, prix de l'énergie pour le chauffage) est la première étape. Cela permet de calculer finement le débit d'air minimum que devra avoir l'installation de ventilation. L'évaluation des surchauffes permettra d'évaluer le puits canadien.

Cette première étape vise à connaitre les caractéristiques de la VMC. Nous vous indiquons le débit de base et pointe que doit fournir la VMC.

Une feuille détaillée récapitule les données sur le débit, afin de maintenir une bonne qualité d'air intérieur.

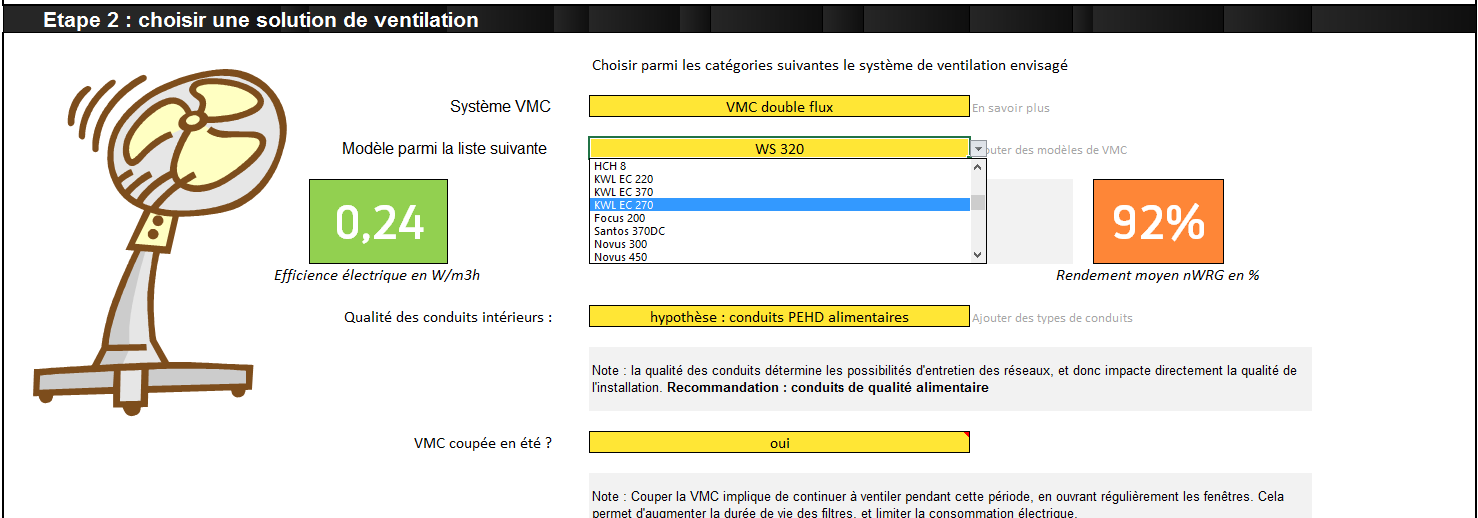

Sélectionner une solution de ventilation

Dans un 2eme temps, on renseigne l'installation de ventilation. On peut choisir entre différentes familles de solutions (VMC simple flux, VMC double flux, puits canadiens). Pour les systèmes de ventilation, une large base de données vous permet de sélectionner un produit. Le cas échéant, si la VMC ne figure pas dans la bibliothèque, vous pouvez ajouter aisément de nouveaux produits.

Si le produit choisi ne correspond pas aux débits de ventilation nécessaire, le logiciel vous l'indique.

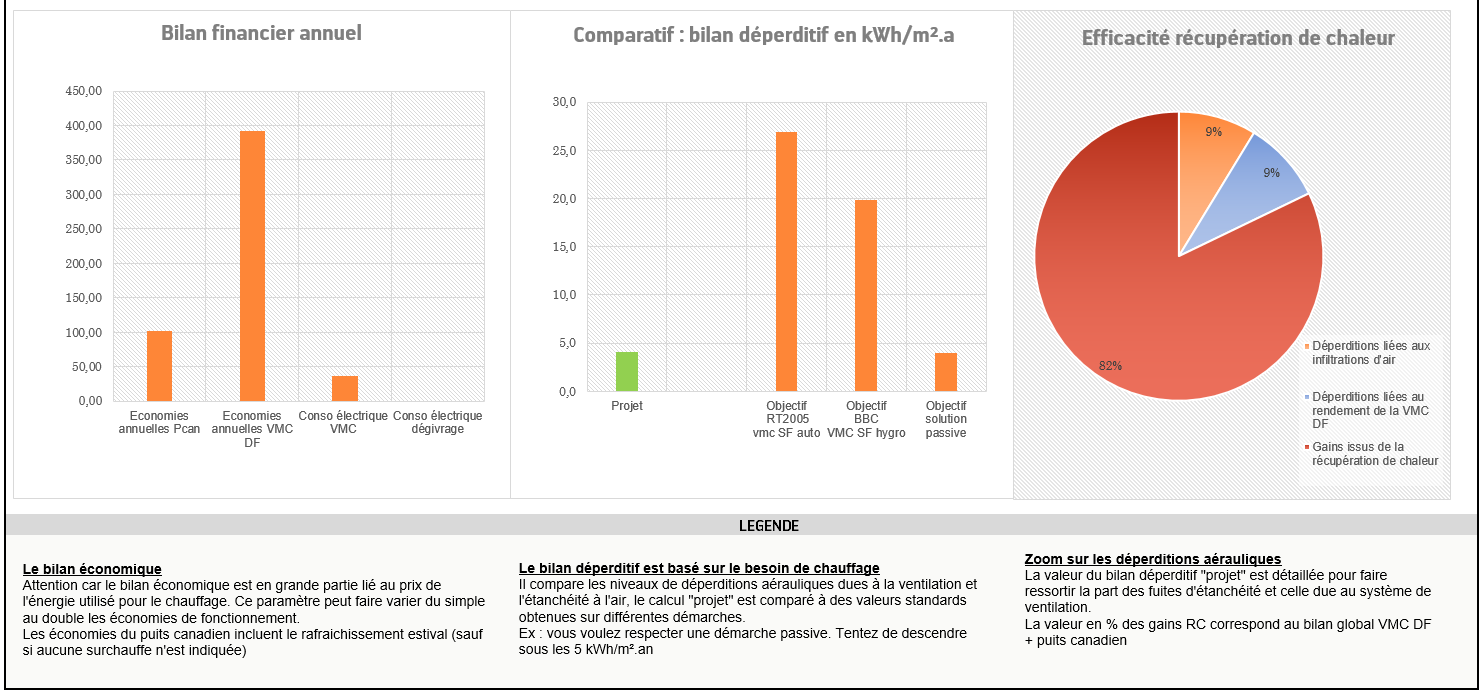

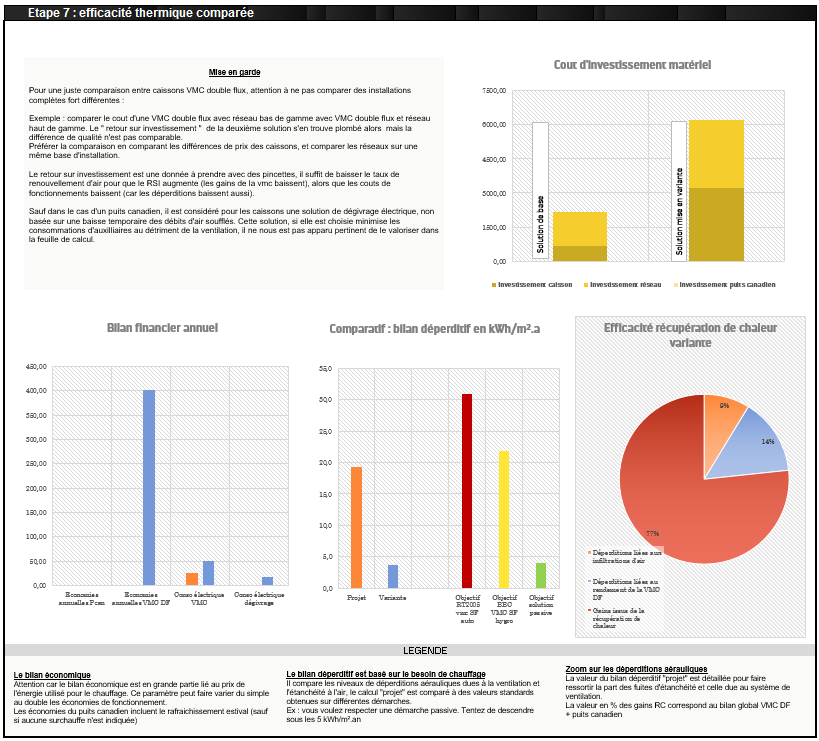

Evaluer la solution de ventilation

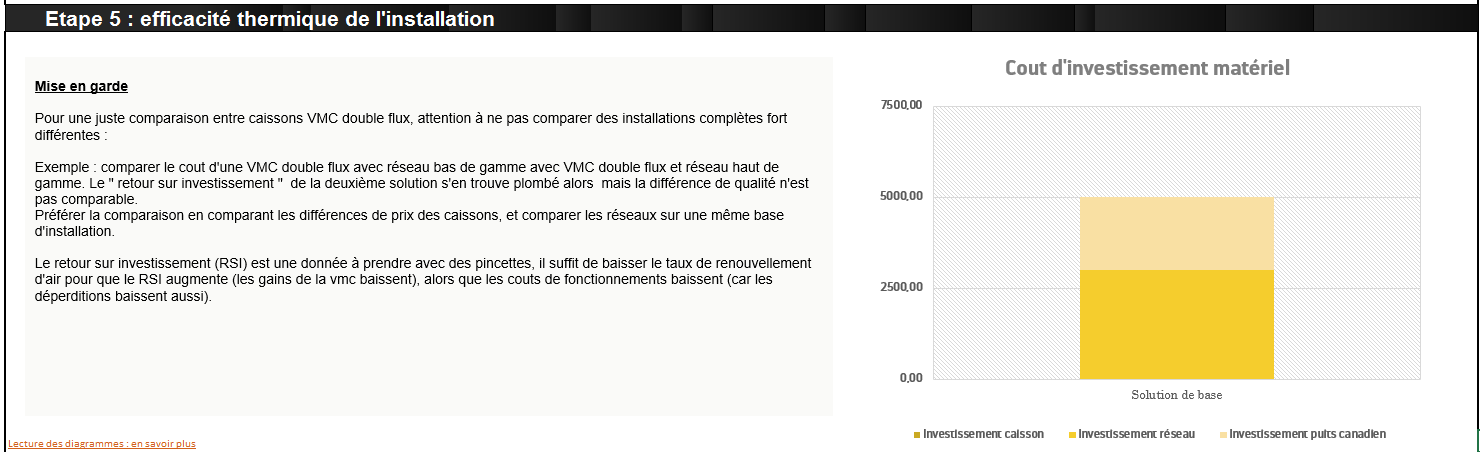

Ayant renseigné le caisson pressenti et le type de réseaux, l'outil vous donne le cout d'investissement pour les composants de l'installation (calcul simple, à faire confirmer via l'installation sur mesure)

Vous retrouvez également plusieurs informations importantes :

- Le gain financier lié à l'installation de ventilation (l'apport du puits canadien en été, les économies liées à la récupération de chaleur de la VMC, les consommations électriques. L'outil d'évaluation s'appuie sur les débits considérés plus haut et sur le prix d'achat du kWh.

- Le bilan déperditif : peut être l'information la plus importante. Vous voulez une maison passive ? vous voyez comment se situe l'installation de ventilation par rapport à des valeurs cibles standards.

- Enfin, le camembert vous indique la perte de rendement de l'échangeur induite par le niveau d'étanchéité de votre maison.

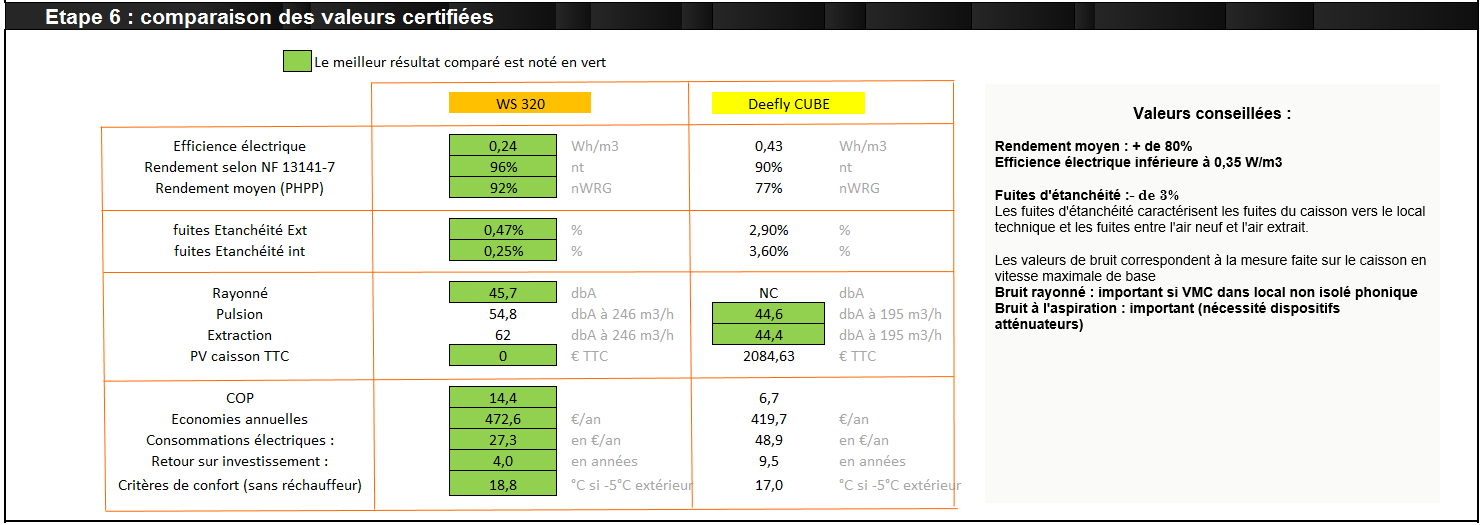

Comparer la solution de ventilation

Après avoir choisi une 2eme solution, l'outil compare la solution 1 et la solution 2, en surlignant en vert les meilleurs résultats.

Et indique les résultats globaux comparés.

Quelques exemples de comparaisons :

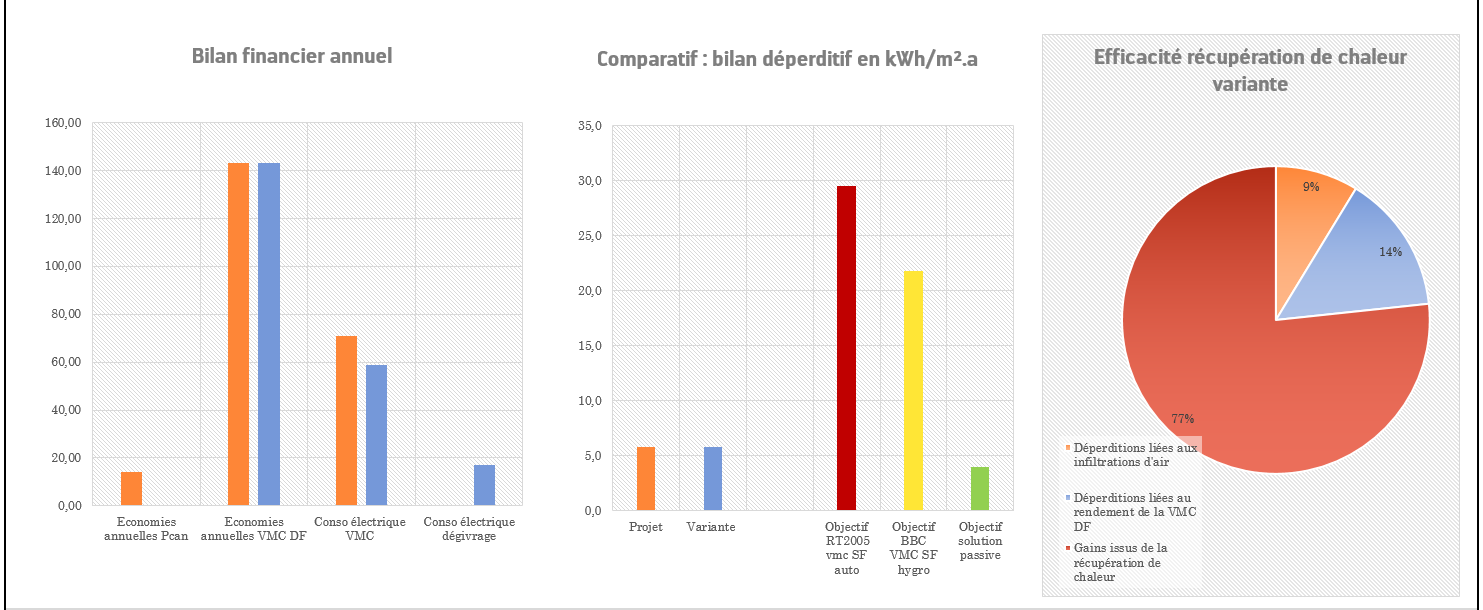

L'interet d'une VMC double flux comparé à une VMC simple flux hygroréglable, en prenant pour hypothèse chauffage électrique et climat d'Orléans.

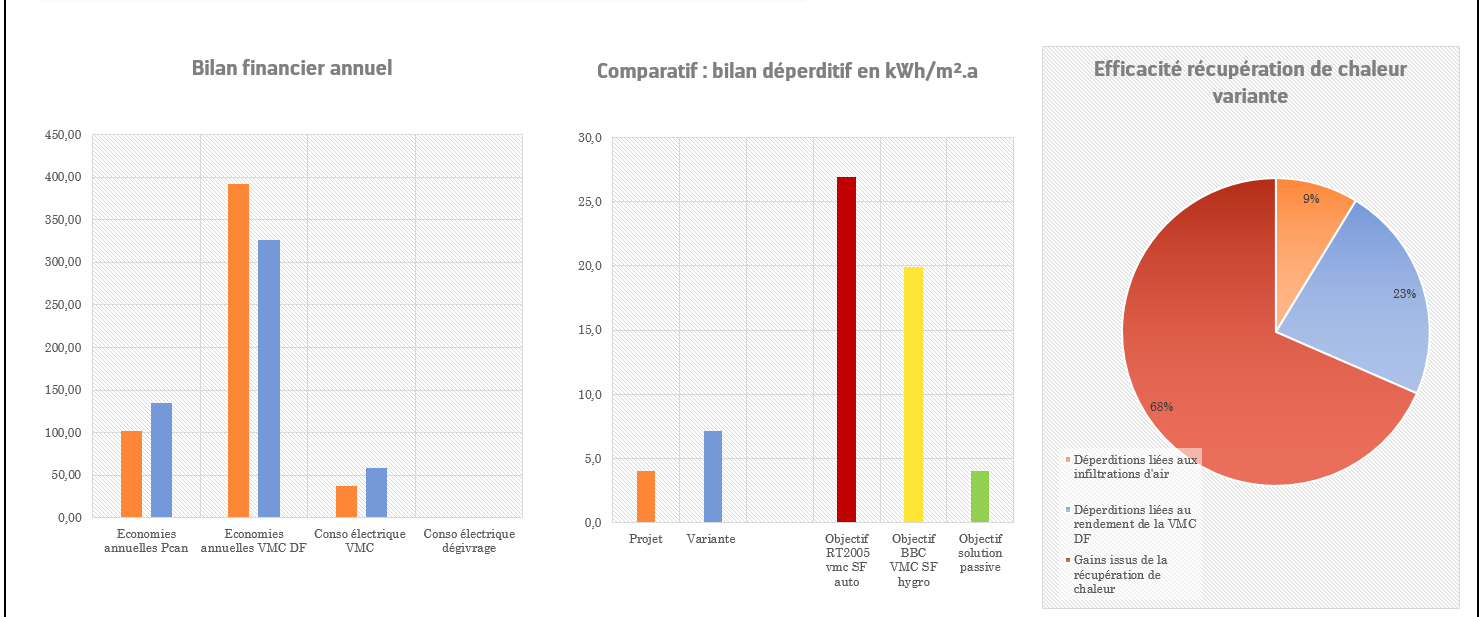

Ou l'impact d'un puits canadien couplé à une VMC double flux (solution 1) comparé à une VMC double flux seule.
Est calculé notamment les économies supplémentaires en hiver (sur ce cas précis, le rendement de la VMC est de 84%, le rendement global passe à 92% avec un puits capable de préchauffer l'air extérieur jusqu'à +8°C. On voit aussi pour le climat retenu l'impact économique du dégivrage.

Nous avons fait le choix de laisser toutes les formules visibles, afin que vous puissiez avoir une vue sur comment on procède pour évaluer tout cela.

N'hésitez pas à nous faire vos retours. N'oubliez pas également que fiabishop est la pour vous accompagner sur votre projet, quelque soit votre stade d'avancement.


Fiabishop - 2012 : toute reproduction, même partielle, du document, interdite sans notre accord.
