Il n'aura jamais été aussi simple de réaliser
son installation de ventilation double flux.

Des installations de ventilation très performantes, avec plus de 90% de récupération de calories !
Moins de conso de chauffage, du confort, du rafraichissement gratuit en été

On voit ici le résultat d'une VMC double flux couplée à un puits hydraulique (Zehnder Comfosystems). La VMC double flux se pose sur un mur ou est posée sur un support non vibrant au sol (mais privilégier un local dans le volume isolé). Elle se branche sur une prise de courant classique.
S'il n'existe pas de local technique, la VMC peut être posée à plat dans un faux plafond. Dans tous les cas nous vous conseillons par rapport à votre projet.

Le système de distribution d'air le plus fréquent est un système dit "en pieuvre", qui mixte des conduits isolants rigides pour relier l'entrée d'air et le rejet à la VMC, et la VMC à des caissons répartiteurs (en haut sur la photo) et des conduits souples.

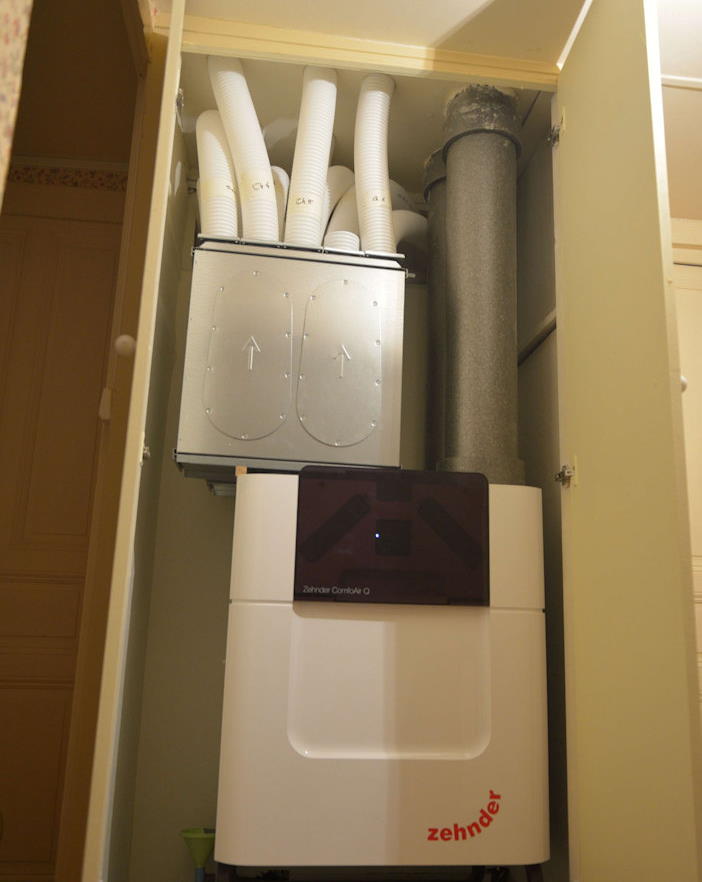

Lorsque l'on manque d'espace (c'est souvent le cas en rénovation), on peut trouver des solutions optimisées en valorisant un placard suffisament large et profond

Autre exemple avec une VMC de marque Brink, très simple à poser et mettre en service.



Des conduits isolés à emboitement, pour raccorder la prise d'air et le rejet au caisson de ventilation

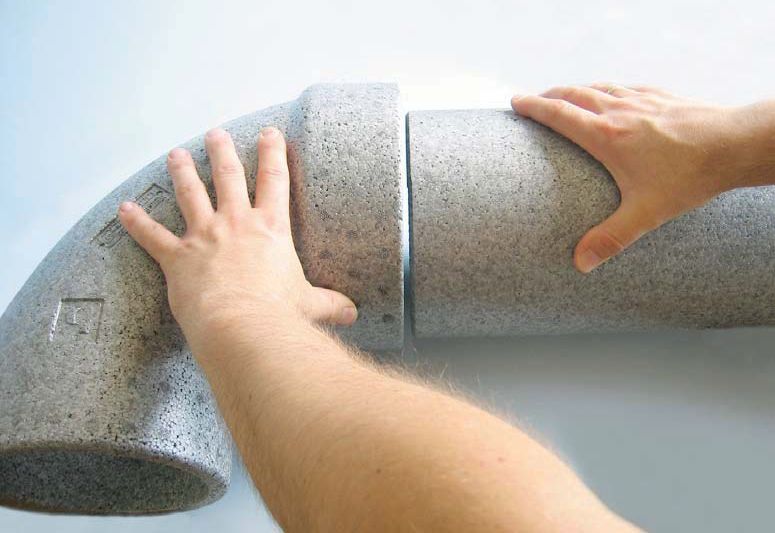

Les conduits rigides disposés entre la VMC et l'entrée d'air sont isolants pour éviter la condensation de l'air froid. Ils sont en polypropylène expansé. La encore, leur conception est ingénieuse, ils s'emboitent sans joints, comme du légo, et peuvent être coupés avec un simple cutter.

On voit ici le résultat sur une installation demandant quelques coudes. En amont, les plans de l'installation permettent de prévoir le bon nombre d'accessoires, un scotch assure la parfaite étanchéité des liaisons. Les conduits peuvent facilement être désemboités pour d'éventuelles visites, sans dégrader l'installation.

Le cas échéant, il existe bien d'autres alternatives si ces systèmes de conduits ne s'avéraient pas pertinents sur votre projet (on pourra par exemple réaliser des installations de VMC double flux sans disposer de faux plafond).



Une distribution d'air facile à poser, résistante et durable, de qualité alimentaire
Pour raccorder chaque pièce de la maison au caisson de ventilation

La distribution dans le logement se fait via des conduits souples de qualité alimentaire, en PEHD. Leur avantage est leur faible encombrement (entre 75 et 90 mm) et leur souplesse. Ils passent dans le volume chauffé en faux plafond ou cloison, ou sol).

Arrivé au point de soufflage, le conduit est raccordé à un plénum terminal. Celui ci est bouchonné afin d'éviter la pénétration de poussière pendant le chantier. Chaque pièce de vie et d'eau a un plénum de ce type (mural, plafond ou sol)

A la fin du chantier, le seul élément visible est la bouche diffusant l'air neuf. Les bouches sont d'un bon diamètre (125 mm) pour être silencieuses, et sont complétées par un dispositif acoustique dans le plénum.

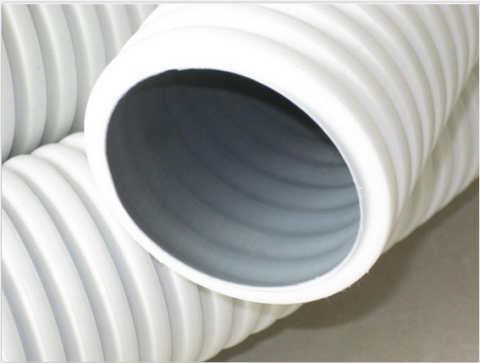

Les conduits souples PEHD sont d'une grande rigidité coté intérieur, avec une paroi lisse évitant la stagnation d'eau, et permettant le passage d'une brosse pour le nettoyage de l'installation tous les 10 ans.
Ils sont traités antistatique pour être employés en ventilation.

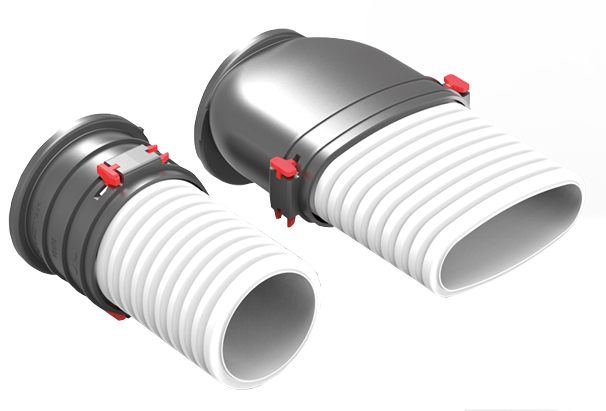

Les différents types de plénum terminaux sont conçus de manière à permettre le clips du conduit et rendre la connexion totalement étanche à l'air. Ils existent en version plafond, mur, sol et s'adaptent à quasiment toutes les configurations de projet.

Les conduits sont soit ronds soit oblong si le passage du conduit rond n'est pas possible du fait de la place disponible. Le système est prévu pour adapter l'un dans l'autre très aisément et mixer les formes de conduits selon nécessité.



En option un puits canadien, pour un améliorer encore le confort estival, sans consommation d'énergie supplémentaire
La prise d'air de la VMC est déportée pour passer dans le sol autour de la maison, et souffler en été un air à 20°C gratuitement !

Ajouter un puits canadien suppose de créer une petite tranchée de 25 ou 50 mètres autour de la maison, à une profondeur raisonnable. Les systèmes proposés sont prévus pour cet usage, et sont parfaitement étanches.

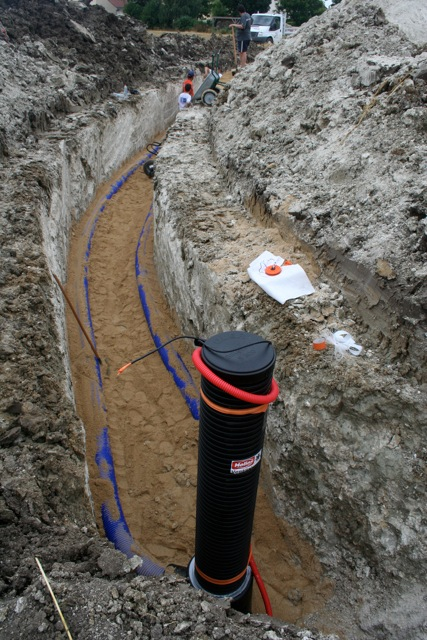

Un regard (photo) permet de récolter les éventuels condensats qui seront ensuite évacués.

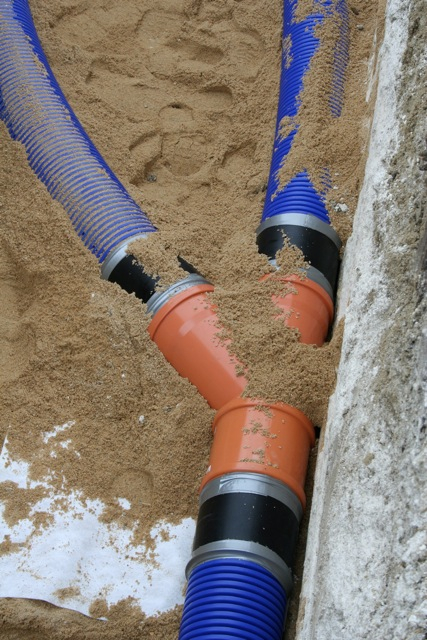

Avec les accessoires, il est facile d'adapter les dimensions du collecteur géothermique (en bleu) aux configurations des terrains. Un Y (photo) permet de répartir le collecteur en 2 tronçons espacés de 80 cm, ce qui limite le cout du terrassement.

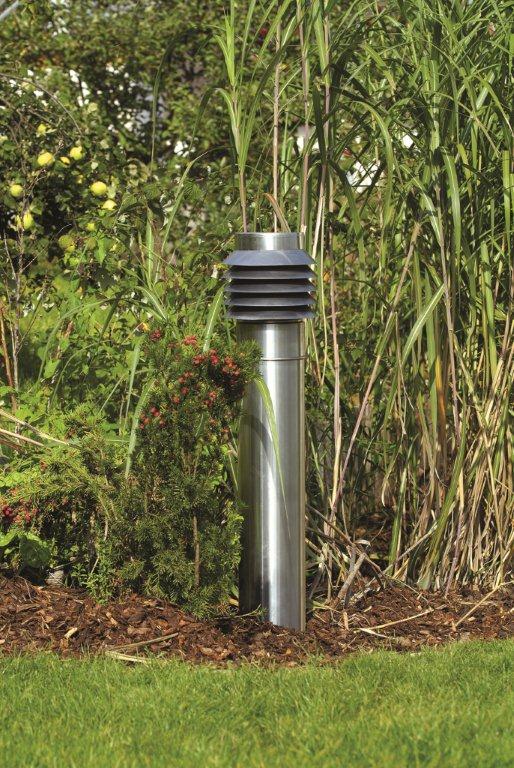

Un puits canadien terminé ne laisse visible que la borne de prise d'air, en inox, qui devient l'entrée d'air de la VMC double flux. Celle ci est munie d'une grille et d'un filtre, permettant de conserver un collecteur géothermique sain.
Un puits canadien peut permettre de stabiliser la température en été, et protège la VMC double flux du givre en hiver.



Des possibilités de régulation du fonctionnement du caisson VMC, pour l'adapter à votre usage !
Augmenter ou abaisser le débit, informer par email du besoin de nettoyer/changer le filtre, analyser les températures...

Vous souhaitez piloter finement votre VMC double flux ? Celle ci dispose d'une connectique qui lui permet d'être relié via un câble réseau à votre ordinateur, et de vous communiquer des informations sur son fonctionnement : quand changer les filtres, quelles températures, etc...
(Options de pilotage variables selon les caissons proposés sur le site web, ici options disponibles sur les produits de la marque HELIOS)

Via les applications développées par les fabricants, il devient possible de gérer à distance la VMC double flux. Un souci avec celle ci ? Le fabricant via l'application peut communiquer à distance avec celle ci et identifier le défaut, sans forcément devoir se déplacer.



Les installations de VMC double flux sont très différentes des installations de VMC simple flux, mais le résultat obtenu en terme de performance et qualité de l'air est incomparable. Si elles sont faciles à poser, à partir du moment ou les produits adéquats sont retenus, elles nécessitent d'être prises en compte assez tot (dès l'étape de réalisation des plans).
N'hésitez pas à prendre contact avec nous via nos installations sur mesure.
