KIT réseaux 2x6 DN75 - Helios jusqu'à T4

Kit pour réseaux VMC double-flux avec des conduits semi-rigides PEHD DN 75mm Flexpipe 75 pour logement T4. Manque au kit les bouches de ventilation et le rejet de la VMC.
Cuisine = plenum 4p / 3 conduits
Séjour / Chambre 1 = plenum 2p / 2 conduits

Nb de points
de soufflage

Nb de points
d'extraction

Fabricant

1 salon / séjour (2 pts)
3 pièces autres

1 cuisine (plénum spécial)
3 pièces autres
Helios

Il vous manque un produit ? Retrouvez ici les éléments au détail pour compléter le pack
Les quantités proposées ici sont à ajuster selon votre besoin.


106,56 €


x 2


168,96 €


x 2


67,20 €


x 2


764,16 €


x 3


17,28 €


x 9


570,24 €


2 436,48 €

Contenu du pack

Système conduits Isopipe-Helios

système isopipe heliosLes conduits isopipe servent à réaliser les réseaux primaires. Les réseaux primaires vont de la grille extérieure jusqu'aux piquages. Cet air froid transitant dans le volume isolé implique que les conduits primaires soient isolés thermiquement. Les conduits isopipe étant isolés, ils suffisent à assurer cette fonction, étant rigides, ils limitent les pertes de charges dans l'installation. Pouvant facilement être déboités, ils conviennent parfaitement pour les opérations de maintenance et nettoyage des réseaux.

Dimensions

dimensions grille isopipe

Principe

Réseaux primaires isopipe helios

Le système des conduits isolés en polypropylène présentent de nombreux avantages par rapport aux conduits souples isolés en aluminium ou PVC:
- évite la condensation
- paroi intérieure lisse et facilement nettoyable
- bonne qualité phonique
- pose rapide avec un montage par simple emboîtement
- résiste aux chocs, léger et peut-être découpé avec un cutter.



Caractéristiques techniques

Les conduits et les coudes sont fabriqués en polyéthylène expansé (EPE), antistatique et étanche à la vapeur. Difficilement inflammable selon le classement au feu B1. Température d'utilisation -25 à +80°C.

épaisseur : 16mm - lambda :0.037W/mK

Les conduits s'emboitent et ne nécessitent pas de joints. Ils sont parfaitement étanches. De ce fait, le gain de temps sur la mise en oeuvre est estimé à 70% par rapport à des conduits en acier galvanisé.

emboitement conduits isopipe

Afin de faciliter l'envoi des conduits ISOPIPE lors d'une commande d'éléments isolés (Moins de3 conduits, hors commande globale incluant VMC et réseaux), afin de limiter vos frais de livraison, nous procédons à une découpe du conduit de 2m (avec le manchon) en 2 conduits de 1m , ce qui vous permet de recevoir les produits dans un carton COLISSIMO. En fonction de votre besoin, il faut bien vérifier le nombre de raccords nécessaires).
-Colis volumineux- Frais de port supplémentaires de 2.52 euros TTC par conduit.
Pour les grandes quantités, nous consulter via une demande de devis.



Système conduits Isopipe-Flexpipe plus

Les conduits isopipe/flexpipe servent à réaliser les réseaux de VMC double flux, ils constituent une alternative aux conduits spiralés en acier galvanisé calorifugés. Le système de conduits "ISOPIPE", constituant le réseau primaire de l'installation VMC va de la grille extérieure jusqu'au caisson de répartition (caisson de répartition et conduits PEHD flexpipe plus constituant le réseau secondaire jusqu'aux bouches). Le réseau ISOPIPE est utilisé notamment pour faire transiter l'air extérieur dans le volume isolé implique que les conduits primaires soient isolés thermiquement. Les conduits isopipe étant en mousse polyéthylène expansée de qualité alimentaire (EPE) isolante, cela permet de réaliser en 1 étape la pose des conduits rigides de votre installation. Etant rigides, ils limitent considérablement les pertes de charges dans l'installation (par rapport à des conduits souples) et sont garants d'une durabilité de la performance dans le temps. Pouvant facilement être déboités, ils conviennent parfaitement pour les opérations de maintenance et nettoyage des réseaux.



Dimensions des conduits ISOPIPE

Principe & Caractéristiques techniques

Réseaux primaires isopipe heliosLe système des conduits isolés en polypropylène présentent de nombreux avantages par rapport aux conduits souples isolés en aluminium ou PVC:

- évite la condensation
- paroi intérieure lisse et facilement nettoyable
- bonne qualité phonique
- pose rapide avec un montage par simple emboîtement
- résiste aux chocs, léger et peut-être découpé avec un cutter.

Les conduits et les coudes sont fabriqués en polyéthylène expansé (EPE), antistatique et étanche à la vapeur. Difficilement inflammable selon le classement au feu B1. Température d'utilisation -25 à +80°C.

épaisseur : 16mm - lambda :0.037W/mK

Les conduits s'emboitent et ne nécessitent pas de joints. Ils sont parfaitement étanches. De ce fait, le gain de temps sur la mise en oeuvre est estimé à 70% par rapport à des conduits en acier galvanisé.

Raccord femelle pour les Isopipe 125



Manchon

Raccord mâle pour les Isopipe 160/180/200

DIMENSIONS



MONTAGE

Les éléments Isopipe-Helios se raccordent entre eux avec un manchon mâle pour les diamètres 160 et 180 et un manchon femelle pour le diamètre 125. Les conduits sont très légers et faciles à découper avec un simple cutter. Pour renforcer l'étanchéité des réseaux, les raccords peuvent être recouvert avec la bande PE rétractable-Helios

Pour visualiser l'ensemble de la gamme, depuis la navigation de la rubrique "Réseau au détail", cliquer sur le fabricant HELIOS - Système de distribution en PEHD rond.

-Colis volumineux- Frais de port supplémentaires de 24 euros TTC par conduit même au delà du franco . Pour les grandes quantités, nous consulter via une demande de devis.

Conduits Flexpipe Plus - Helios

Principe

système flexpipe helios

Avec sa nouvelle gamme de produits FlexPipe Plus, Helios propose un système de répartition d’air permettant de combiner des conduits semi-rigides ronds et plats sur un même réseau pour un montage en toute simplicité.

Les caissons répartiteurs peuvent recevoir indifféremment les conduits ronds ou plats et l’on peut passer facilement de l’un à l’autre en fonction des contraintes du chantier grâce aux nombreux accessoires de la gamme.

Chaque élément rond ou plat est équipé d’un support de montage pour une fixation solide au mur ou plafond. Le maintien du tube dans les éléments se fait avec deux clips qui garantissent également une étanchéité «zéro fuites d’air » dans les réseaux.





Avantages

Le système en pieuvre avec des conduits semi-rigides PEHD présentent de nombreux avantages par rapport aux conduits souples isolés en aluminium ou PVC:

- installation simple et rapide sans raccords entre le caisson et la bouche
- répartition quasi-uniforme des débits
- hygiénique car facilement nettoyable
- Etanche à l'eau et à l'air grâce aux joints toriques
- pouvant être noyés dans la dalle ou intégrés en faux-plafond ou cloison
- temps de mise en oeuvre divisée par deux

Caractéristiques techniques

Le tuyau semi-rigide FRS est en PEHD de haute qualité, traité antistatique et sans dégagement de solvant. La flexibilité du conduit annelé et sa haute résistance à l'écrasement (S R24 > 8kN/m²) permettent une pose entre le ferraillage des prédalles.

Documentation complète téléchargeable via l'onglet Télécharger.

Description

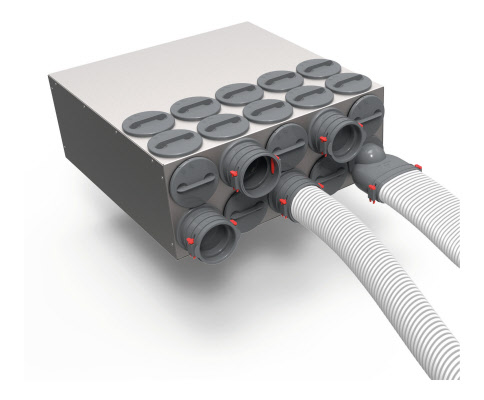

Le caisson Flexpipe-Helios est un caisson en tôle acier galvanisé, avec un revêtement intérieur insonorisant d'une épaisseur de 2cm. L'intérieur du caisson est accessible par une trappe de visite.  Le caisson est équipé de 12 ouvertures pour le raccordement maximum de 6 conduits Flexpipe 75 pouvant se faire sur deux faces. Le piquage principal est en diamètre 125, il est équipé d'un joint caoutchouc pour une très bonne étanchéité avec le réseau primaire en conduit isolé Isopipe ou en acier galvanisé.

Accessoires fournis avec le caisson

6  piquages ronds pour conduit Flexpipe 75

12 clips anti-arrachement  pour piquages ronds

2 bouchons avec joints pour piquages non utilisés

6 couvercles à baïonnette pour ouvertures non utilisées

Il est possible de mélanger conduit plat et conduit rond sur ce caisson en achetant des piquages plats FRS-ES 51. Attention les piquages plats sont encombrants, les ouvertures de chaque côté ne sont plus utilisables.

Fixation du caisson

Le caisson est fourni avec 4 équerres de fixation qui se vissent directement sur le caisson. Pour la fixation à la paroi, vous pouvez utiliser une rondelle anti-vibration en caoutchouc de chaque côté de l'équerre. Il y a aussi la possibilité de faire reposer le caisson sur des suspentes en prenant soin de mettre une bande résiliente ou des tampons caoutchouc entre le caisson et le support.



Montage des piquages sur le caisson

1. Placer le symbole "ouvert" du piquage rond face au marque sur la tôle du caisson.
2. Emboîter le piquage dans l'ouverture du caisson jusqu'à la compression du joint caoutchouc au contact de la tôle

3. Tourner le piquage rond dans le sens des aiguilles d'une montre jusqu'au symbole "vérouiller". Le piquage est maintenant fixé au caisson.


4. Placer le joint torique DN 75 dans la deuxième annelure du conduit Flexpipe 75. Bien vérifier le positionnement du joint car il garantit l'étanchéité du raccord.

5. Insérer le conduit dans le piquage rond jusqu'à la butée. Lubrifier le joint et l'intérieur du piquage avec de l'eau savonneuse si l'emboîtement est difficile.

6. Mettre en place les clips anti-arrachement pour le maintien du conduit.

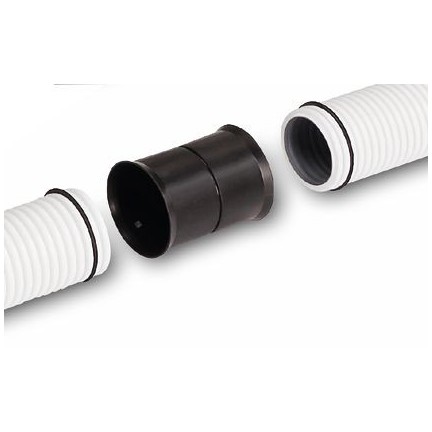

Joints toriques - Flexpipe 75

Le joint torique DN 75 est indispensable pour assurer l'étanchéité des raccords, il est associé aux clips anti-arrachement ou à la bande PE rétractable Helios pour le maintien du conduit Flexpipe75.

Il se place dans la deuxième annelure du conduit Flexpipe. Pour faciliter l'emboîtement, pensez à lubrifier le joint mis en place et l'intérieur du piquage avec de l'eau savonneuse.

Description

Le plénum coudé 2xDN75 en PP anti-choc est adapté pour un montage au mur ou au plafond. On peut y raccordement au maximum 2 conduits flexpipe 75 et un bouche de ventilation DN 125.

Accessoires fournis avec le caisson

1 bouchon DN 125 avec joint

4 clips anti-arrachement  pour piquages ronds

1 bouchon avec joint pour piquage non utilisé



ESPACE EN FAUX-PLAFOND - CLOISON

Nous conseillons de prévoir un espace de 15cm (placo inclu) pour mettre en place le plénum coudé en faux-plafond ou en cloison. Il faut penser à la hauteur d'insertion de la bouche de ventilation dans le plénum (entre 3 et 5cm selon les modèle) et éventuellement la mise en place derrière la bouche d'un atténuateur de bruit en mousse.

FIXATION DU PLENUM

ETAPE DE MONTAGE

1. Fixer le plénum à la paroi en positionnement 2 vis dans les trous des pattes de fixation.

2. Placer le joint torique DN 75 dans la deuxième annelure du conduit Flexpipe 75. Bien vérifier le positionnement du joint car il garantit l'étanchéité du raccord.

3. Insérer le conduit dans le piquage rond jusqu'à la butée. Lubrifier le joint et l'intérieur du piquage avec de l'eau savonneuse si l'emboîtement est difficile.

4. Mettre en place les clips anti-arrachement pour le maintien du conduit.

5. Mettre en place le plafond ou la cloison en laissant dépasser le plénum puis le couper à la bonne hauteur

Nous vous conseillons de fermer le plénum avec le bouchon DN125 le temps des travaux pour le protéger de la poussière.



-Colis lourd- Frais de port supplémentaires de 2.52 euros TTC par bande. Pour les grandes quantités, nous consulter via une demande de devis.

 Bande perforée en acier

La bande armée est une alternative aux sangles de fixation des conduits en PEHD - il est compatible pour les produits PEHD, les gaines rigides en EPE.
Mise en oeuvre : on coupe la bande au fur et à mesure avec une pince coupante, on entoure le ou les conduits pour les plaquer sur le mur/plafond support, et on visse à partir des perforations prévues.
