KIT réseaux 2x6 DN90 Zehnder jusqu'au T5

Kit pour réseaux VMC double-flux avec des conduits semi-rigides PEHD DN 75mm Comfotube 75 pour logement T5. Manque au kit les bouches de ventilation et le rejet de la VMC.
Cuisine = plenum 2p / 2 conduits
Séjour / Chambre 1 = plenum 1p / 1 conduit

Nb de points
de soufflage

Nb de points
d'extraction

Fabricant

1 salon/séjour (2pts)
4 autres pièces

1 cuisine
4 autres pièces
Zehnder

Il vous manque un produit ? Retrouvez ici les éléments au détail pour compléter le pack
Les quantités proposées ici sont à ajuster selon votre besoin.


120,30 €


x 4


202,32 €


x 4


77,52 €


x 2


24,96 €



73,26 €


x 2


593,76 €


x 2


Gratuit


x 2


863,28 €


x 2


50,04 €


x 10


390,60 €



35,16 €


2 510,64 €

Contenu du pack

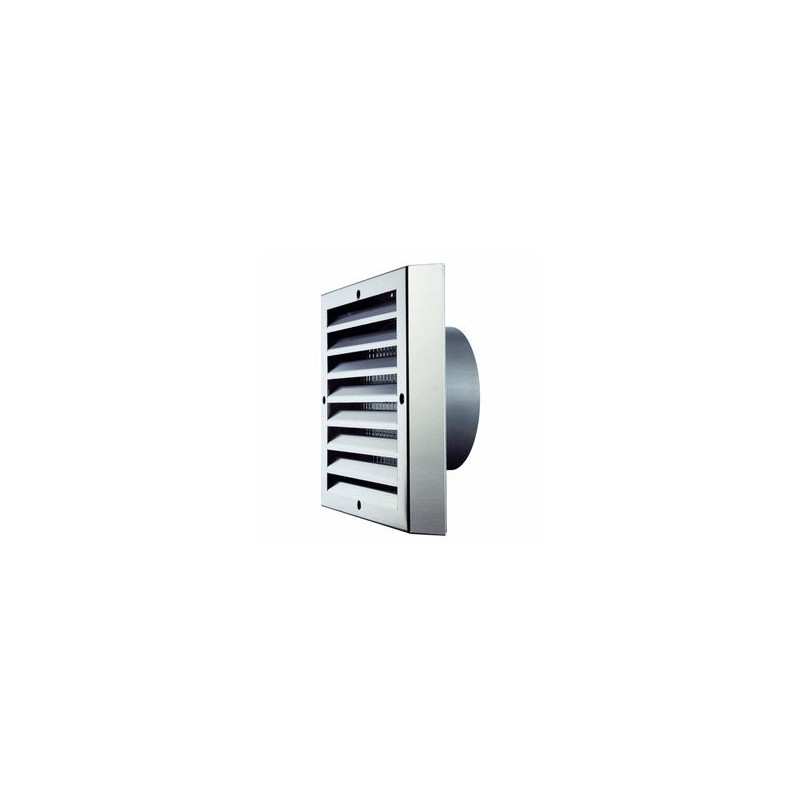

Grille de façade design-Zehnder

système isopipe heliosLa grille extérieure pare-pluie avec ailettes fixes est équipée d'un grillage de protection contre les insectes. Elle est démontable pour un nettoyage très facile. Son raccord sur conduit est à joints pour des conduits DN 150 /160 ou 180.

Dimensions

pour ComfoPipe 125 = 265x245 mm
pour ComfoPipe 150 = 248x267 mm
pour ComfoPipe 160 = 280x280 mm
pour ComfoPipe 180 = 310x310 mm
pour comfopipe 200 = 330x330 mm

-Colis volumineux- Frais de port supplémentaires de 2.52 euros TTC par conduit même au delà du franco.
Pour les grandes quantités, nous consulter via une demande de devis.

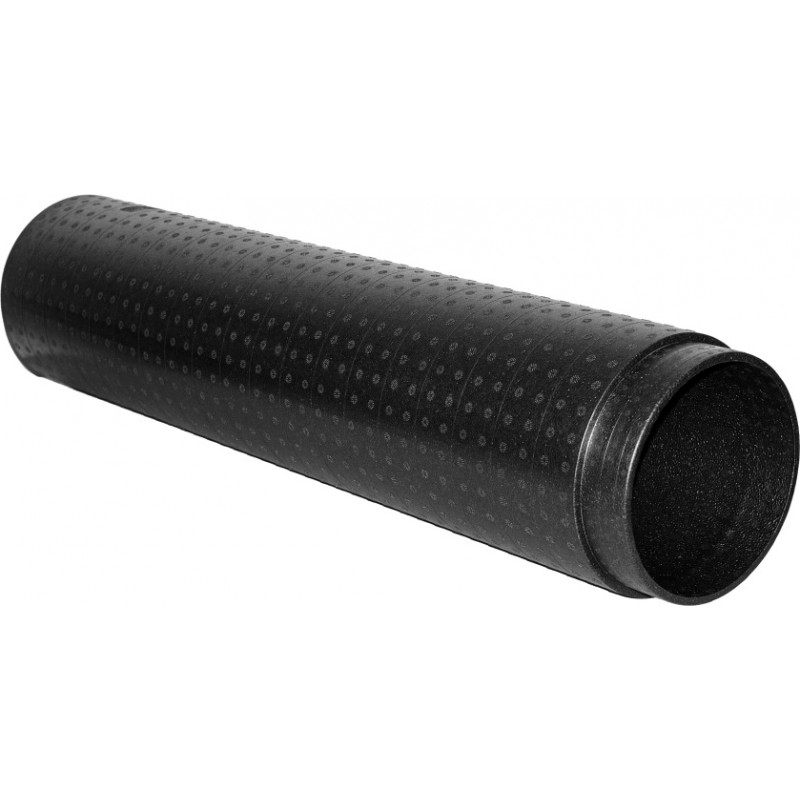

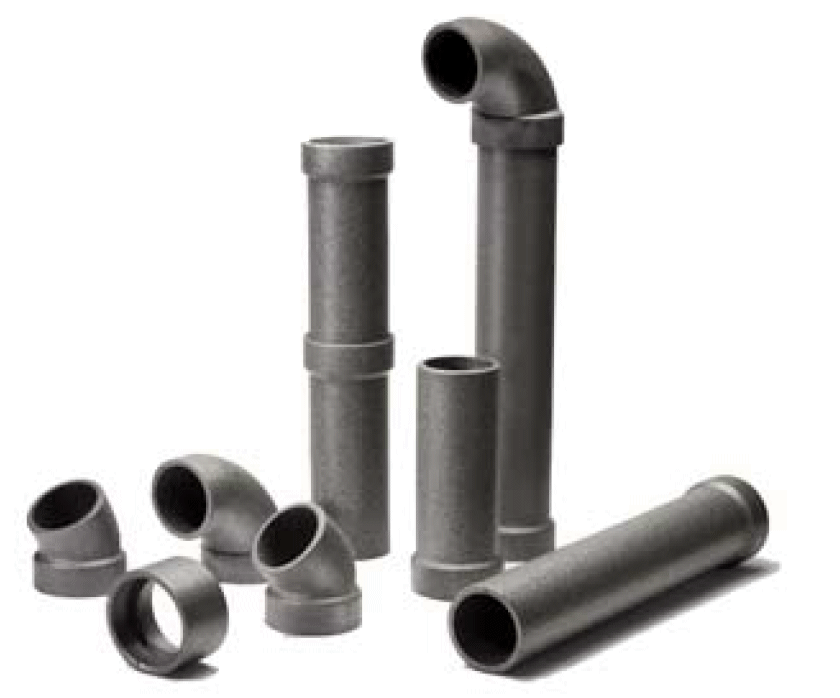

Système conduits Comfopipe Compact-Zehnder

Les conduits comfopipe Compact servent à réaliser les réseaux primaires. Les réseaux primaires vont de la grille extérieure jusqu'aux piquages. Cet air froid transitant dans le volume isolé implique que les conduits primaires soient isolés thermiquement. Les conduits comfopipe étant isolés, ils suffisent à assurer cette fonction, étant rigides, ils limitent les pertes de charges dans l'installation. Pouvant facilement être déboités, ils conviennent parfaitement pour les opérations de maintenance et nettoyage des réseaux.

Principe

Le système des conduits isolés en polypropylène présentent de nombreux avantages par rapport aux conduits souples isolés en aluminium ou PVC:
- évite la condensation
- paroi intérieure lisse et facilement nettoyable
- bonne qualité phonique
- pose rapide avec un montage par simple emboîtement
- léger et facile à découper avec des traits de découpe tous les 5 cm
- résiste aux chocs, léger et peut-être découpé avec un cutter.



Caractéristiques techniques

Les conduits et les coudes sont fabriqués en polypropylène expansé  moulé à chaud, sans COV. Difficilement inflammable selon le classement au feu B1. Température d'utilisation -25 à +80°C.

épaisseur : 15mm - lambda :0.037W/mK

Les conduits s'emboîtent et ne nécessitent pas de joints. Ils sont parfaitement étanches. De ce fait, le gain de temps sur la mise en oeuvre est estimé à 70% par rapport à des conduits en acier galvanisé.

Dimensions conduit et manchon

Dimensions coude 45° et coude 90°

Système conduits Comfopipe Compact-Zehnder

Les conduits comfopipe Compact servent à réaliser les réseaux primaires. Les réseaux primaires vont de la grille extérieure jusqu'aux piquages. Cet air froid transitant dans le volume isolé implique que les conduits primaires soient isolés thermiquement. Les conduits comfopipe étant isolés, ils suffisent à assurer cette fonction, étant rigides, ils limitent les pertes de charges dans l'installation. Pouvant facilement être déboités, ils conviennent parfaitement pour les opérations de maintenance et nettoyage des réseaux.

Principe

Le système des conduits isolés en polypropylène présentent de nombreux avantages par rapport aux conduits souples isolés en aluminium ou PVC:
- évite la condensation
- paroi intérieure lisse et facilement nettoyable
- bonne qualité phonique
- pose rapide avec un montage par simple emboîtement
- léger et facile à découper avec des traits de découpe tous les 5 cm
- résiste aux chocs, léger et peut-être découpé avec un cutter.

Caractéristiques techniques

Les conduits et les coudes sont fabriqués en polypropylène expansé  moulé à chaud, sans COV. Difficilement inflammable selon le classement au feu B1. Température d'utilisation -25 à +80°C.

épaisseur : 15mm - lambda :0.037W/mK

Les conduits s'emboîtent et ne nécessitent pas de joints. Ils sont parfaitement étanches. De ce fait, le gain de temps sur la mise en oeuvre est estimé à 70% par rapport à des conduits en acier galvanisé.

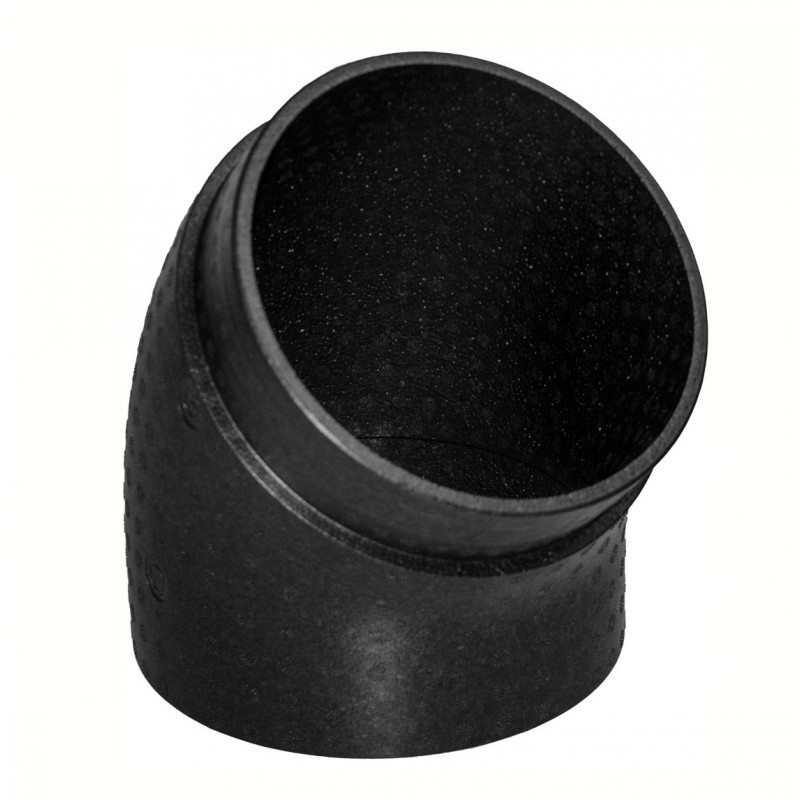

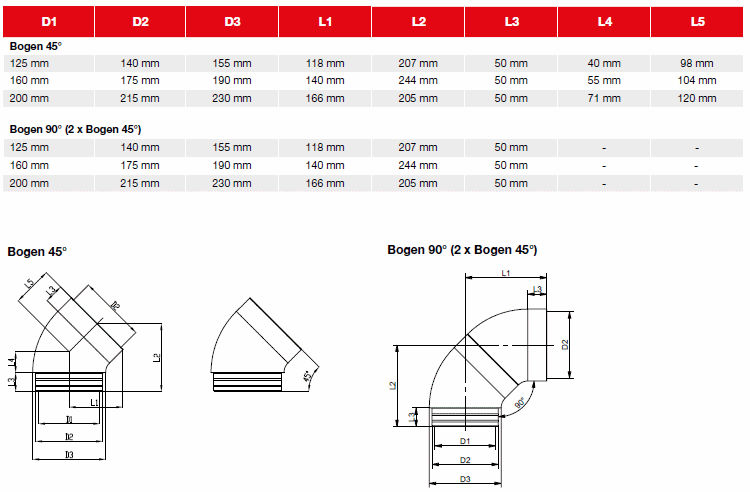

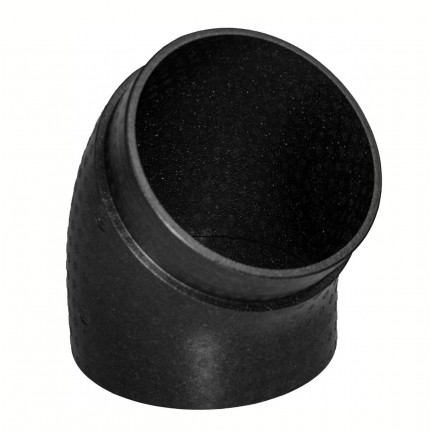

Dimensions des coudes 45° et 90°

Pour former un coude 90°, il vous suffit de raccorder deux coudes 45°

MONTAGE

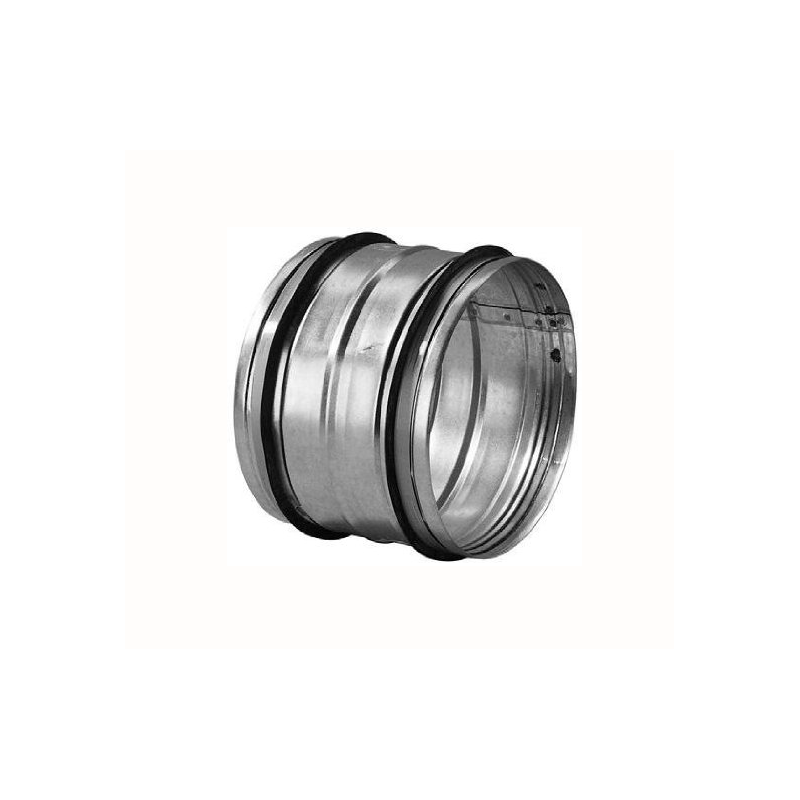

Les éléments ComfoPipe se raccordent les uns aux autres avec des manchons mâle par simple emboîtement sans joint ni scotch pour l'étanchéité. Les conduits peuvent être très facilement déboîtés si c'est nécessaire pour la maintenance de l'installation.

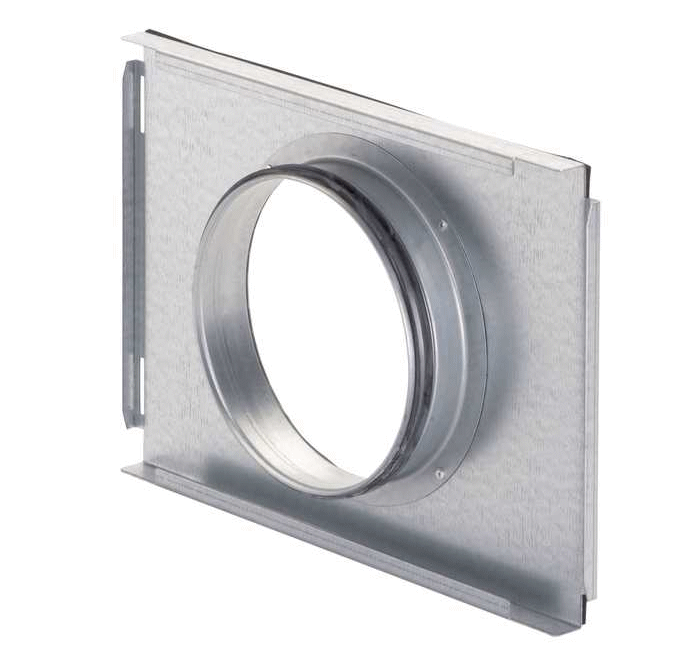

Description

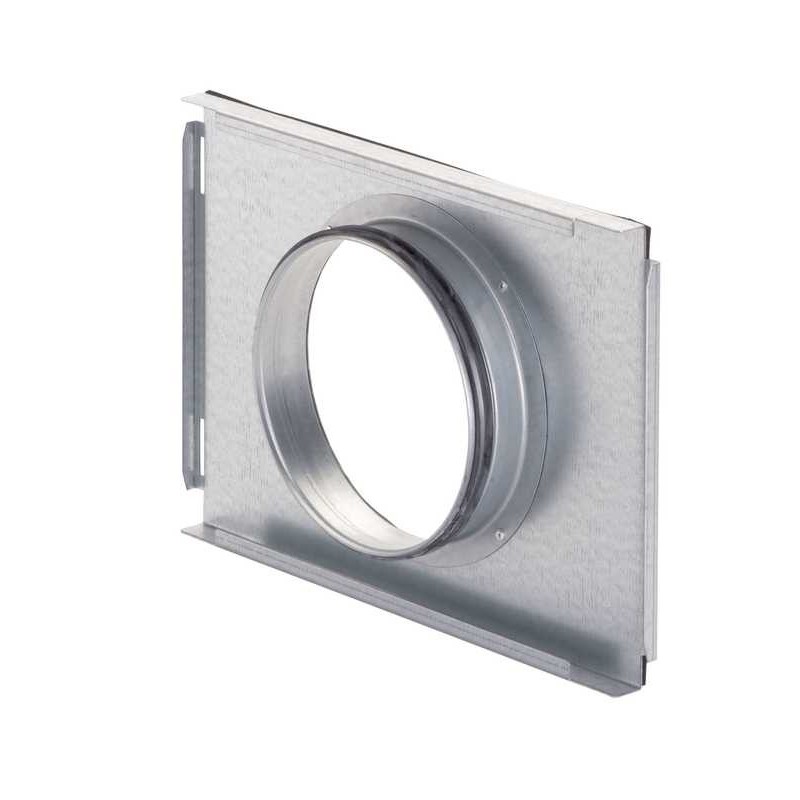

Plaque en tôle d'acier zinguée avec un piquage pour se raccorder à l'ensemble de la gamme ComfoPipe Zehnder ou conduit équivalent

Montage

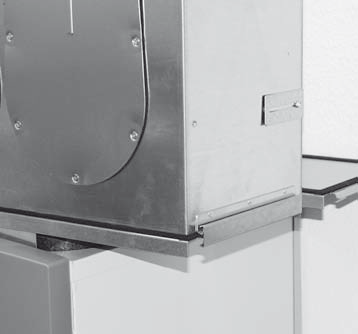

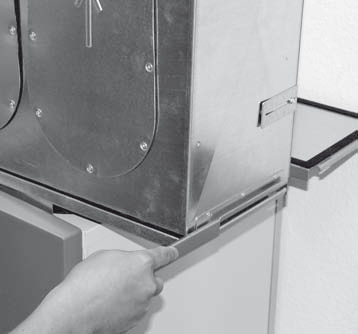

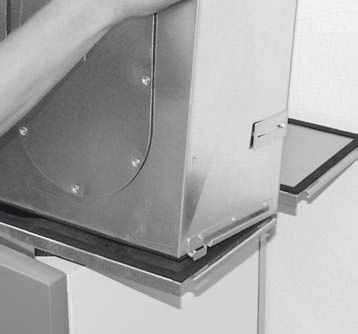

La plaque et le caisson ComfoWell s'assemble grâce à un jeu de glissière fourni avec la plaque.



-Colis lourd- Frais de port supplémentaires de 12 euros TTC par caisson.
Pour les grandes quantités, nous consulter via une demande de devis.

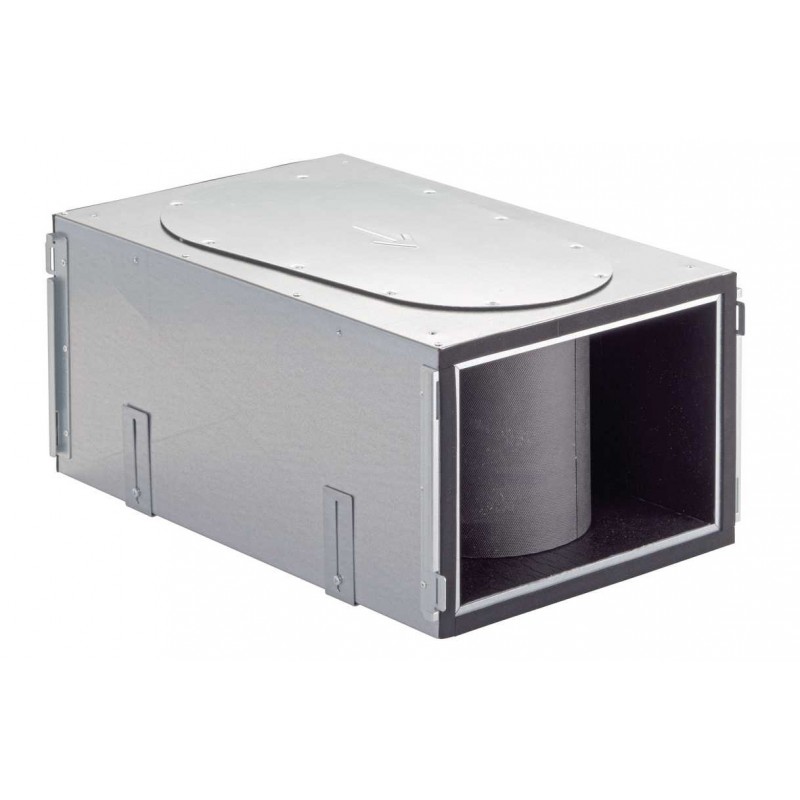

Caisson silencieux ComfoWell 320 - Zehnder

Description

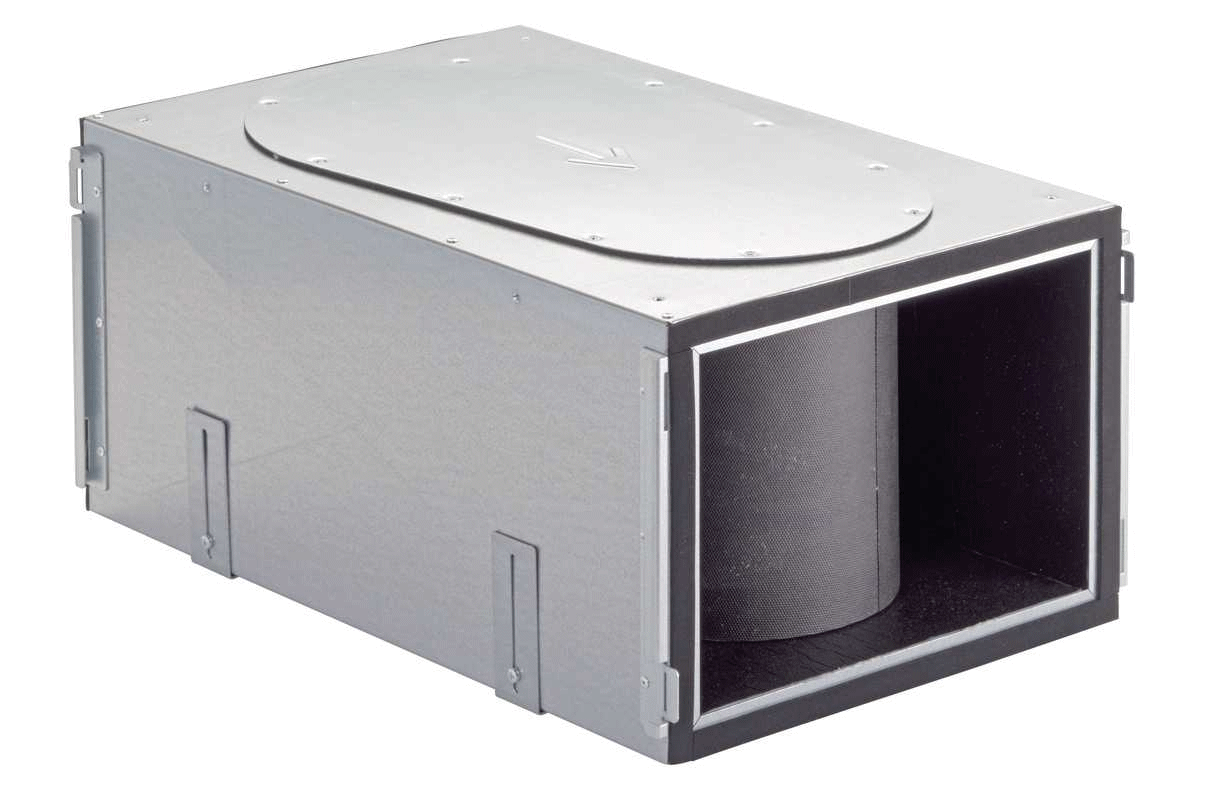

Le caisson ComfoWell est un caisson en tôle d'acier zingué, ses dimensions sont 520x320x230mm. Il est composé de trois éléments à acheter séparément et qui s'assemblent grâce à un système de glissière facile à mettre en oeuvre. Le raccordement à la VMC double flux se fait grâce à une plaque 1 piquage et l'intégration dans le réseau de ventilation se fait avec une plaque comportant 10 piquages pour conduit ComfoTube 75 ou 90.

Caisson Comfowell 320 (520x320x230mm)plaque 6 piquages ComfoTube (à acheter séparément)                           plaque 1 piquage DN 125 ou 150mm (à acheter séparément)



Atténuation acoustique

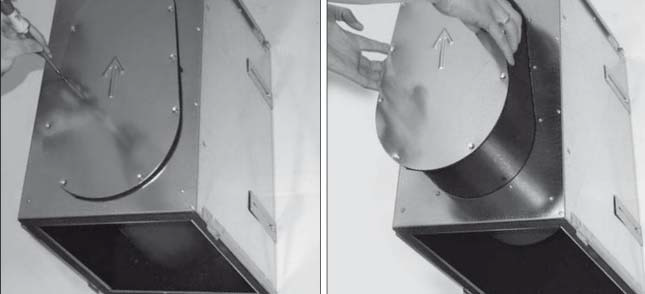

Le caisson est équipé de deux baffles acoustiques qui permettent d'atténuer les nuisances sonores générées par la VMC double flux. L'atténuation acoustique est d'environ 20dB(A) pour un caisson, il est possible d'en mettre deux en série pour accentuer l'effet. La maintenance des baffles acoustiques est possible grâce à deux plaques amovibles d'inspection, il est donc nécessaire de laisser un accès aux caissons ComfoWell.

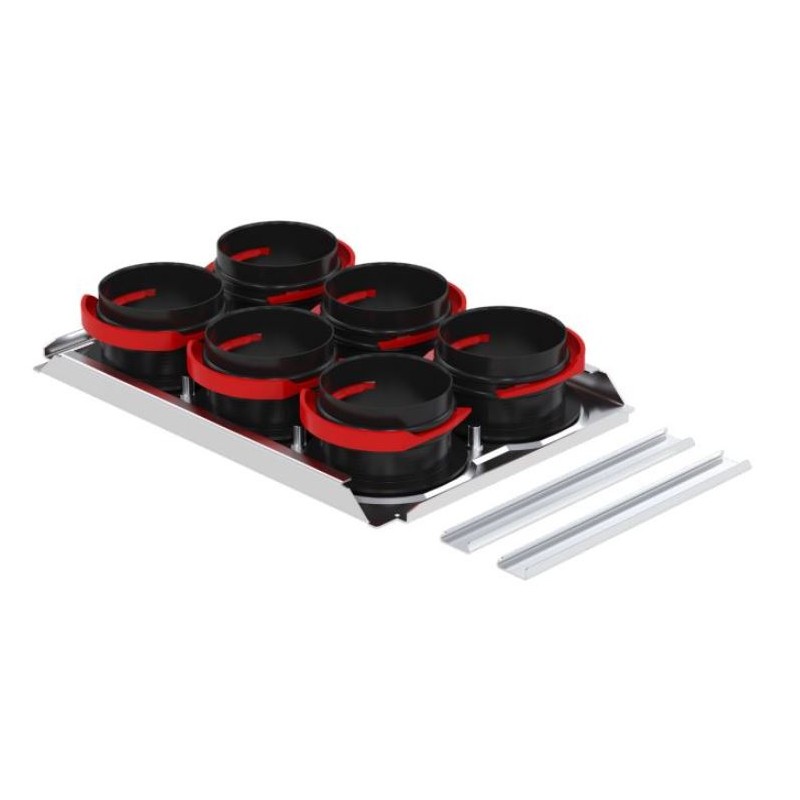

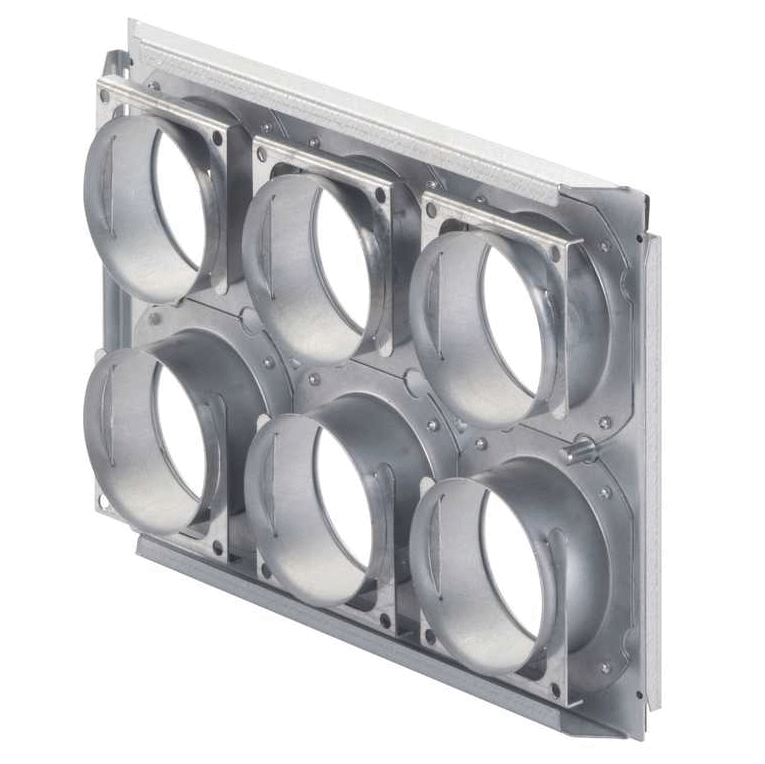

Plaque 6 piquages-ComfoWell 320

Description

Plaque en tôle d'acier zinguée pour le raccordement de 6 conduits ComfoTube 75 ou 90. Chaque piquage est équipé d'un étrier de fixation pour le maintien du conduit, il reste à prévoir les joints O Ring pour l'étanchéité des raccords.

Montage

La plaque et le caisson ComfoWell s'assemble très simplement grâce à un jeu de glissière fourni avec la plaque

-Colis volumineux- Frais de port supplémentaires de 42 euros TTC par couronne même en dehors du franco.
Pour les grandes quantités, nous consulter via une demande de devis.

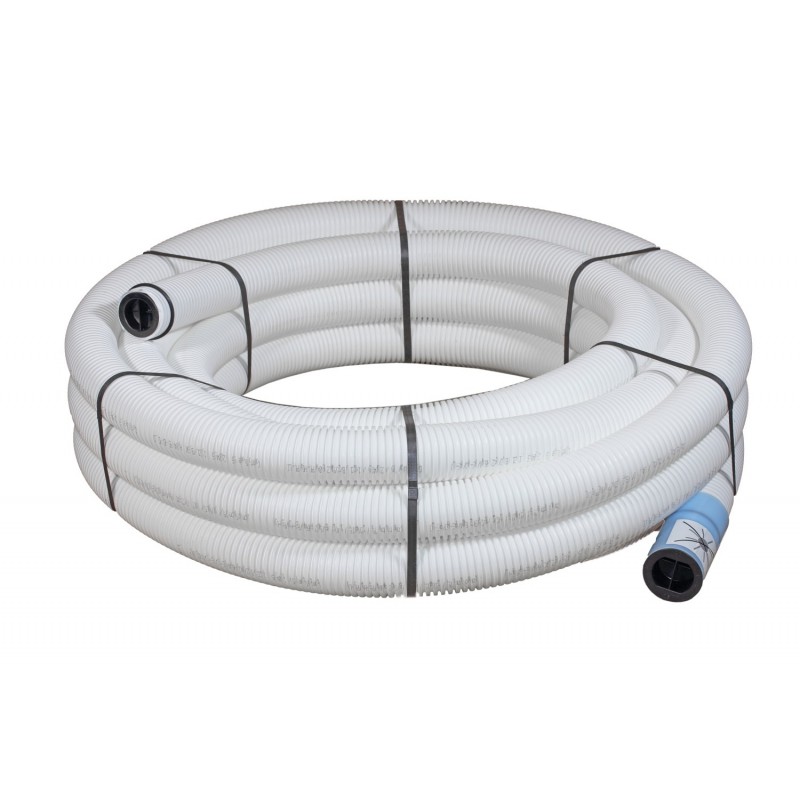

Conduits Comfotube - Zehnder

Principe

système comfopipe ZehnderAvec sa nouvelle gamme de produits Comfotube, Zehnder propose un système de répartition d’air permettant de combiner des conduits semi-rigides ronds et plats sur un même réseau pour un montage en toute simplicité.

Chaque élément rond ou plat est équipé d’un support de montage pour une fixation solide au mur ou plafond. Le maintien du tube dans les éléments se fait avec deux clips qui garantissent également une étanchéité «zéro fuites d’air » dans les réseaux.

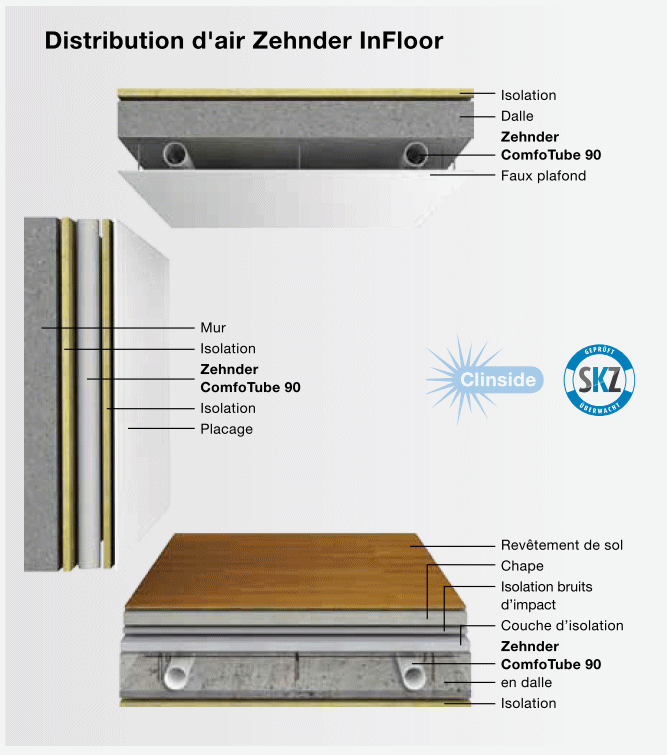

Principe distribution en pieuvre

système flexpipe helios

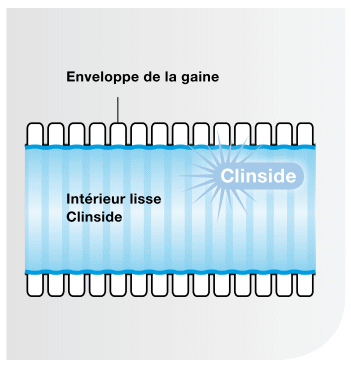

Système zehnder clinside

Avantages

clinsideLe système en pieuvre avec des conduits semi-rigides PEHD présentent de nombreux avantages par rapport aux conduits souples isolés en aluminium ou PVC:
- installation simple et rapide sans raccords entre le caisson et la bouche
- répartition quasi-uniforme des débits
- hygiénique car facilement nettoyable
- Etanche à l'eau et à l'air grâce aux joints toriques
- pouvant être noyés dans la dalle ou intégrés en faux-plafond ou cloison
- temps de mise en oeuvre divisée par deux

Caractéristiques techniques

Le tuyau semi-rigide Comfotube est en PEHD de haute qualité, traité antistatique et sans dégagement de solvant. La flexibilité du conduit annelé et sa haute résistance à l'écrasement (S R24 > 8kN/m²) permettent une pose entre le ferraillage des prédalles.

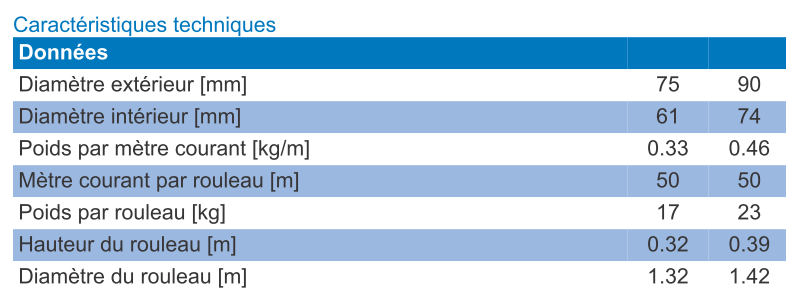

dimensions comfotube

Joints toriques - Comfotube

Le joint torique O Ring est indispensable pour assurer l'étanchéité des raccords, il est associé à un étrier de fixation fourni avec les accessoires pour le maintien du conduit ComfoTube.

Il se place dans la deuxième annelure du ComfoTube. Pour faciliter l'emboîtement, pensez à lubrifier le joint mis en place et l'intérieur du piquage avec de l'eau savonneuse.

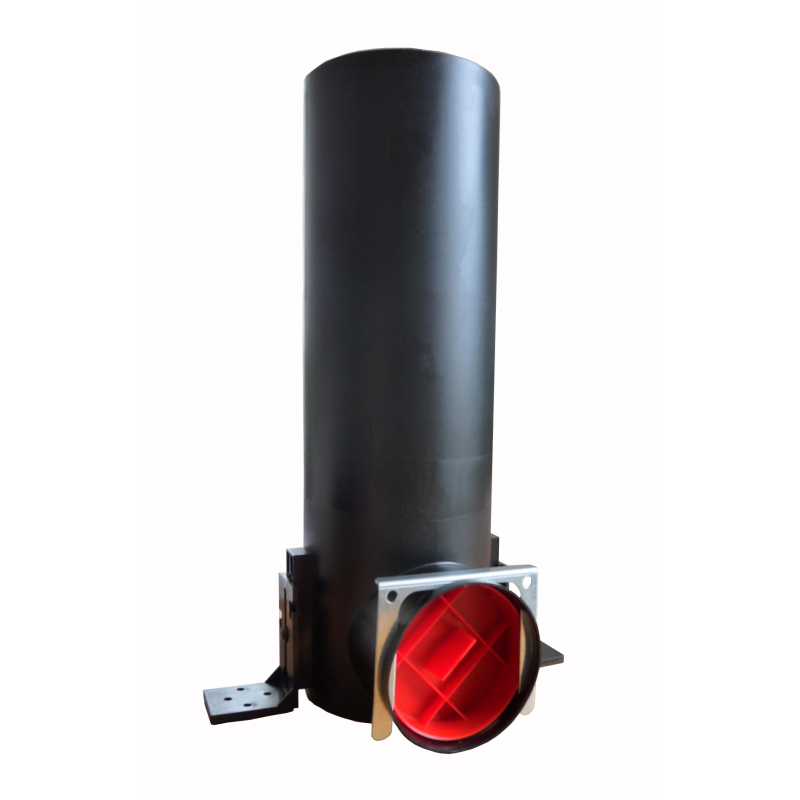

Plénum coudé TVA 1 raccord

Description

Les plénums coudé TVA sont en plastique ABS pour une qualité alimentaire et sont adaptés pour un montage au mur ou au plafond pour un raccordement sur des bouches DN 125.

L'étanchéité est réalisée à l'aide d'un joint O Ring (non fourni) et d'un étrier de fixation livré avec le plénum qui garantissent un raccordement hermétique. La hauteur de pose peut être ajustée par réduction de la longueur.

Montage Plénum coudé TVA 1x DN 75

Le plénum 1xDN75 fait 250mm de haut, il est muni  d'une collerette avec 4 trous pour sa fixation sur une paroi ou un support.

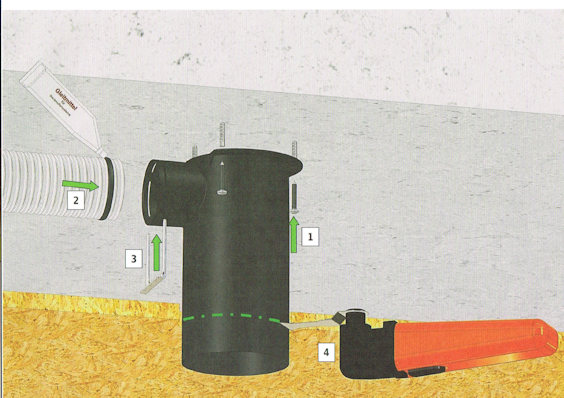

ETAPES DE MONTAGE

  • Fixer le plénum à la paroi en positionnement 4 vis dans les trous de la collerette.

  • Mettre un joint O Ring sur le ComfoTube et insérer le conduit dans le plénum. Lubrifier le joint avec de l'eau savonneuse

  • Maintenir le ComfoTube au plénum avec l'étrier de fixation

  • Mettre en place le plafond et la cloison en laissant dépasser le plénum puis le couper à la bonne hauteur.

Attention hauteur minimale de 130mm

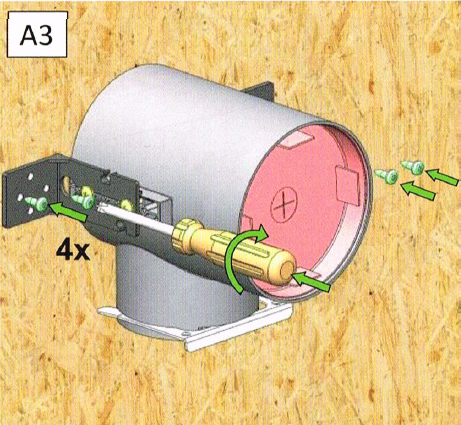

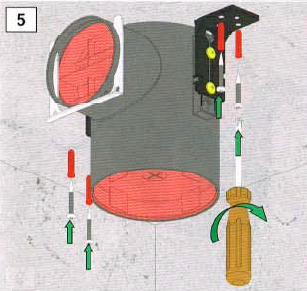

Montage Plénum coudé TVA 1x DN 90

Le plénum 1xDN90 fait 400mm de long, il possède deux pattes de fixation réglable en hauteur. Il est livré avec des bouchons de protection sur chaque raccord. Il peut être installé en faux plafond, en cloison ou en traversée de paroi.

 Faux plafondCloison Traversée de paroi

Un montage simple et rapide

Traditionnellement, les gaines de distribution d’air sont maintenues à l’aide d’un feuillard, une bande métallique perforée entourant la gaine que l’installateur fixe ensuite à la cloison au moyen de pattes de fixations. Cette mise en oeuvre nécessite deux personnes : pendant que la première maintient la gaine en place, la seconde fixe le feuillard.

Avec le nouveau système ComfoFix Link, les fixations, de forme légèrement cintrée, sont d’abord montées sur la cloison. La gaine vient ensuite s’y loger par simple emboîtement. Ce nouveau geste permet à une personne seule d’effectuer le montage, soit un gain de temps de 50 % pour les installateurs

Avantages des ComfoFix

  • Pose flexible : au sol, au mur ou au plafond.

  • Nombreuses combinaisons possibles grâce à la facilité d’assemblage de plusieurs colliers de montage, extensibles latéralement et empilables.

  • Pose structurée et compacte : les gaines sont par ailleurs posées de manière désolidarisée, évitant la transmission des bruits.

  • Montage simple et rapide : grâce au montage préalable des fixations, la gaine peut être ensuite fixée tout simplement en la déroulant de son rouleau, d’un simple clic. (Une personne seule peut procéder à l’installation en cas de montage au plafond).

  • Réponse aux problèmes d’installation : même dans les conditions d’installation difficiles (coudes, transitions du mur au plafond), la pose est possible sans aucun problème.

  • Montage au moyen de Fix-Pins/clous à béton : montage flexible au moyen de Fix-Pins (clous à béton) et/ou vis.

  • Montage sûr : aucun endommagement des gaines causé par un serrage trop important et moins de risque de blessures pour l’installateur. Aucune arête tranchante ou pointue.
