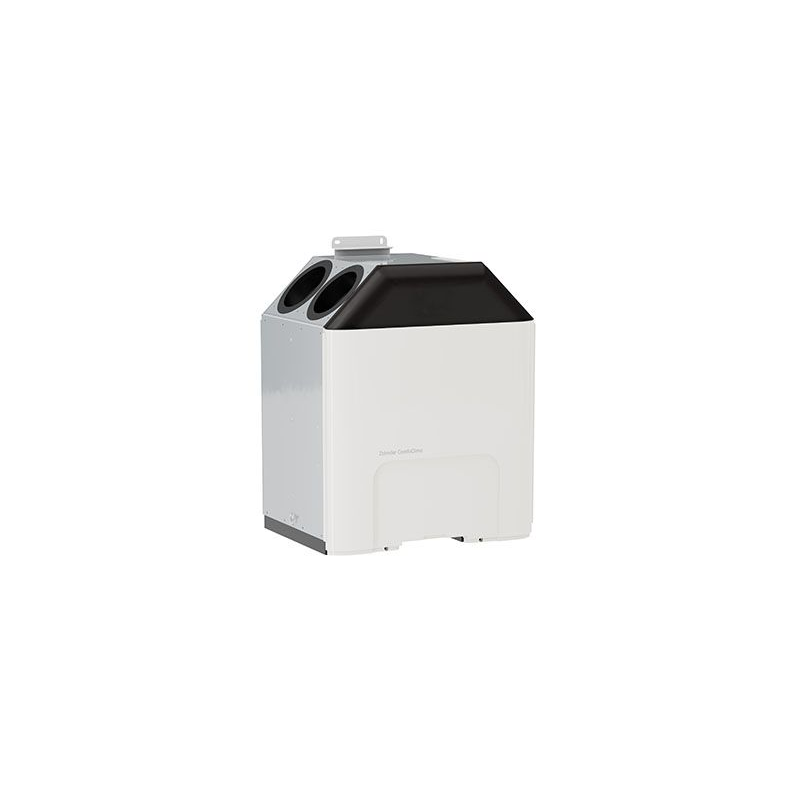

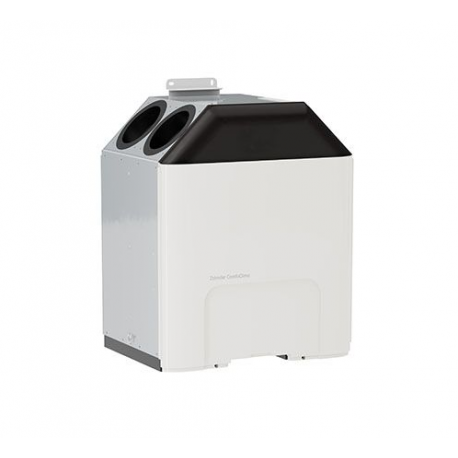

ZEHNDER COMFOCLIME 24

ilisation

Le système ComfoClim 24 assure le chauffage ainsi que le refroidissement/déshumidification dans toute l'habitation. L'air déshumidifié et légèrement refroidi contribue à créer une température ressentie très agréable. Sans choc thermique !

Le ComfoClim 24 est en parfaite harmonie avec le design et le concept de la VMC double flux ComfoAir Q350. Il se monte de façon compacte, directement au-dessus de ComfoAir Q. La combinaison avec la VMC ComfoAir Q permet d'obtenir une capacité de chauffage et de refroidissement maximum.
En été, lorsque la VMC ne peut plus assurer la température de confort, le système ComfoClim 24 se met en marche pour réduire la température de l'air soufflé

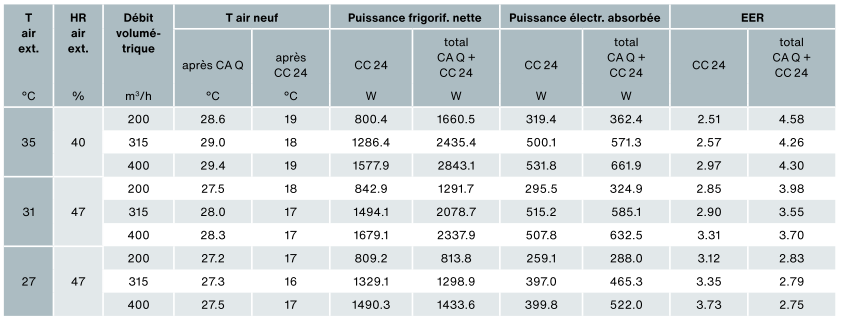

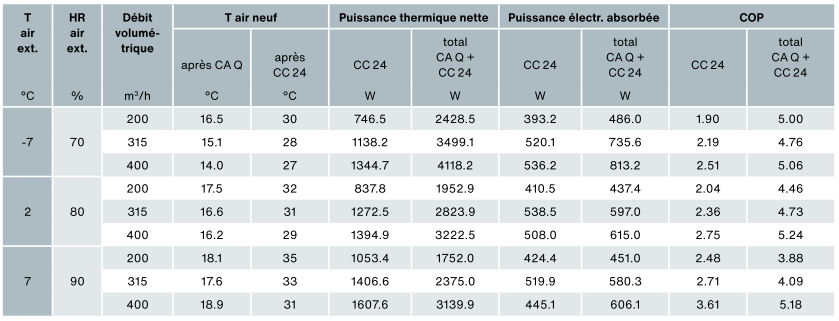

Puissance de chauffage et de rafraîchissement

Le chauffage par la ventilation est complexe, vous devez faire valider cette solution par un bureau d'étude thermique pour connaître les besoins en chauffage et rafraichissement de la maison, pièce par pièce. S'en suivra alors un dimensionnement plus précis des réseaux de ventilation.

Une VMC double flux ne peut pas fonctionner en continu à son débit maximum (usure des ventilateurs et bruit important), prenez donc comme référence la puissance à 300m3/h pour la ComfoAir Q350
Les puissances indiquées sont en sortie de VMC, l'isolation des conduits de soufflage est indispensable pour les retrouver au niveau des bouches de ventilation.

Propriétés essentielles

• Montage très rapide
• parfaitement hygiénique
• Température constante et confortable de l'air pulsé
• consommation d'énergie réduite
• régulation via l' application à la VMC ComfoAir Q350

Commande de l'appareil

Le module ComfoClim 24 est plug and play. Il suffit de connecter le câble ComfoNet sur la VMC ComfoAir Q. Il permet une connexion WiFi localisée, et peut être contrôlé via l'application Zehnder ComfoClim ou intégré dans des systèmes domotiques comme KNX.

Des technologies de pointe

La pompe à chaleur réversible air/air ComfoClim 24 bénéficie:
* de la Technologie Inverter, permettant de mieux contrôler sa consommation d'énergie, en adaptant la puissance de travail du compresseur à vos besoins. Une pompe à chaleur « classique » s'active à température constante pour lancer un cycle de chauffage selon le mode de fonctionnement dit du « tout et rien ».
* du gaz le plus performant du marché au niveau écologique et énergétique (R32)
* Des brevets Zehnder sur le circuit de la pompe à chaleur air/air, équipé du by-pass permettant l'optimisation de la protection anti-gel.

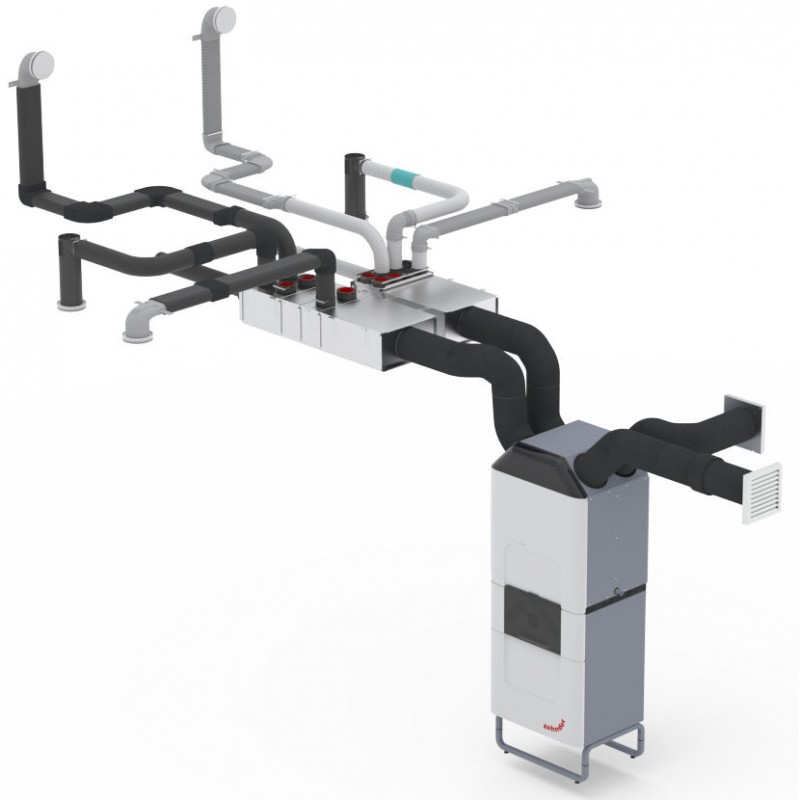

Sens des flux d'air/raccordement

Comme pour les VMC ComfoAir Q, les versions Droite/Gauche sont réunies sur le même module. La communication via le câble ComfoNet lui permet de déterminer son orientation. Les  4 raccords aérauliques du module ComfoClim 24 sont en diamètre 160, adapté pour les conduits ComfoPipe Compact 160-Zehnder.

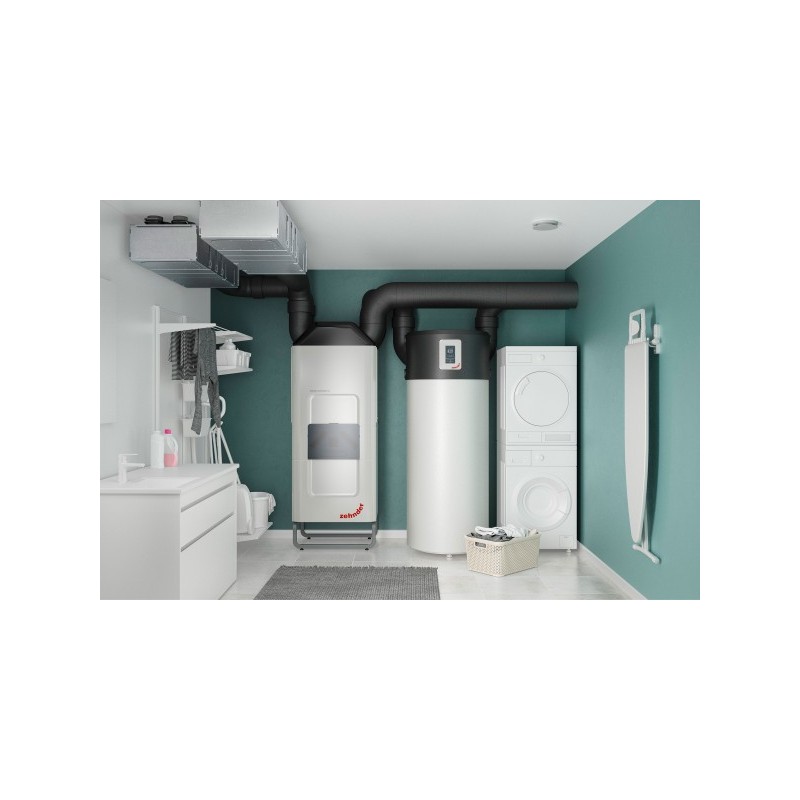

Installation générale

* Les réseaux de prise et rejet d'air doivent être isolés pour éviter toute formation de condensation sur la face extérieure des conduits. Les 4 coudes à 45° pour les raccords des réseaux ne sont pas fournis avec le module.

* les conduits du réseau de soufflage dans la maison doivent être isolés afin d'éviter les déperditions en hiver et que l'air frais circulant à l'intérieur, capte des calories de la maison et par conséquent se réchauffe

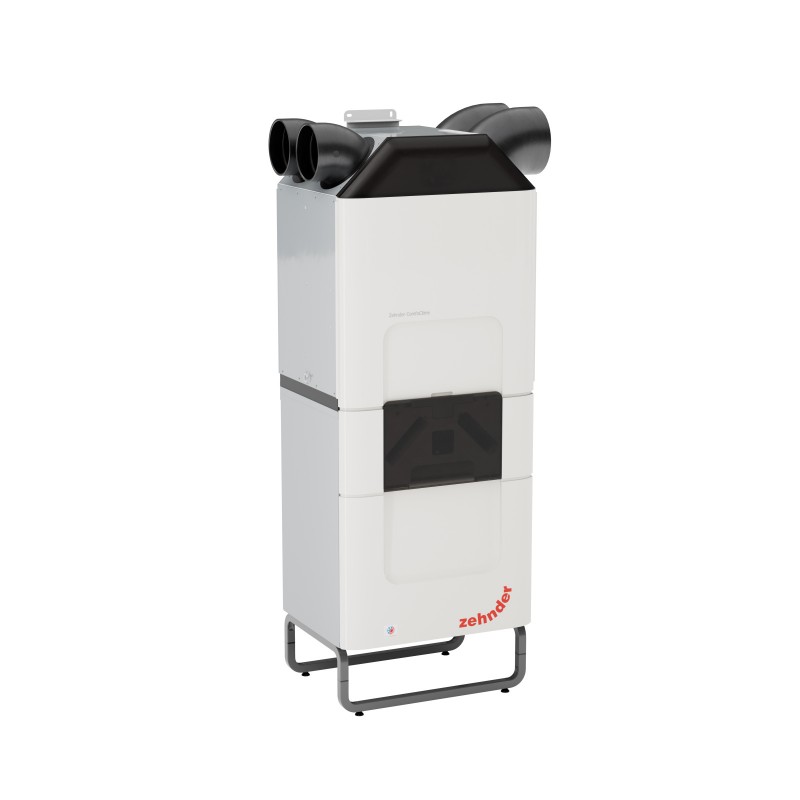

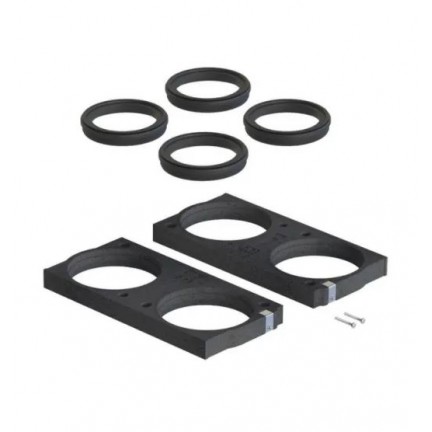

* Le ComfoClim 36 se monte directement sur la VMC ComfoAir Q par le biais d'un adaptateur fourni avec le système. La combinaison entière doit être placée au sol car le poids est trop important pour un montage au mur. Pour cela un socle de montage doit être utilisé ainsi que les barres de fixation murale de la VMC et du ComfoClim.

* Le ComfoClim évacue, lorsqu'il est en service, jusqu'à 2.5L de condensats par heure. il est donc important que les siphons mais aussi le raccordement à l'égout, soient propres et ouverts.

* Le bâtiment doit présenter une protection solaire efficace (stores, brises soleil,..) pour que le rafraîchissement soit optimal.

* Pour faciliter la maintenance de l'installation, il est conseillé de laisser un espace de 1m devant les modules et 25cm de chaque côté.

Dimensions

Pour plus de précisions, voir la documentation dans l'onglet "Télécharger".

Vidéo de présentation

https://www.youtube.com/watch?v=3_ozeJ4vapg
