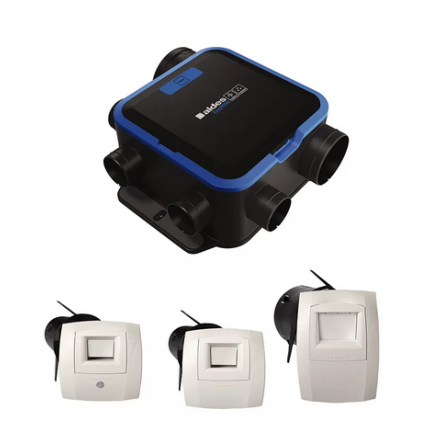

- 2 vis suffisent à fixer les VMC EasyHOME - supports non vibrants inclus au caisson

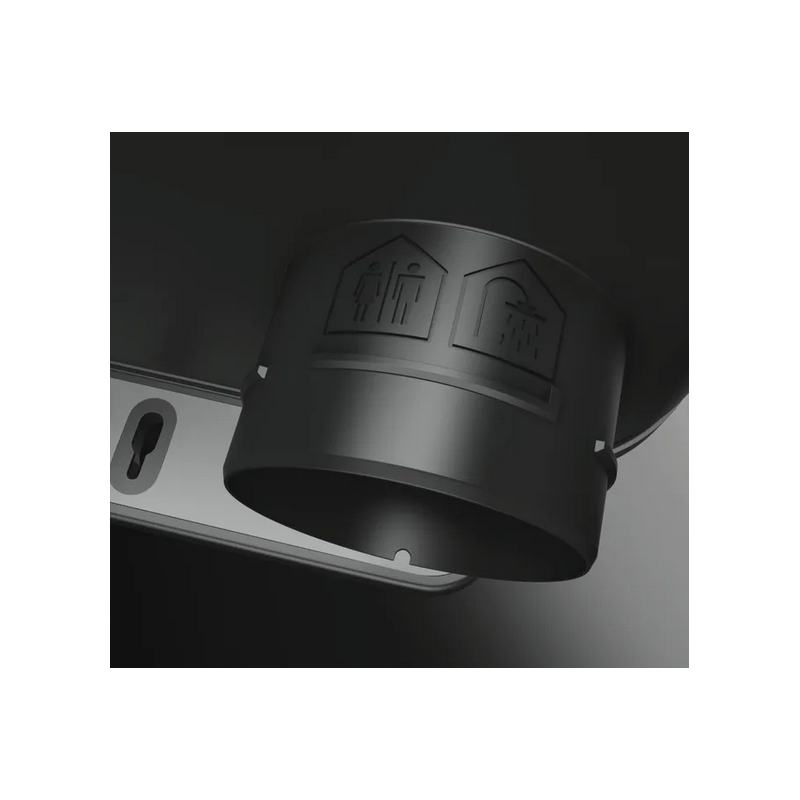

- Des pictogrammes vous indiquent ou raccorder vos conduits (cuisine, salle de bain, WC et sortie de toit)

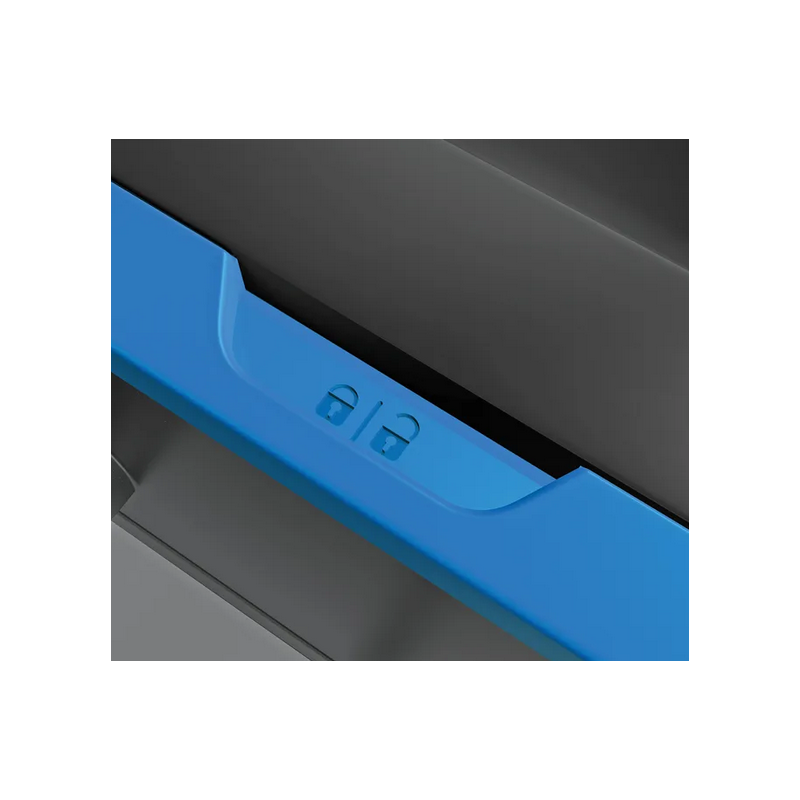

- Bornier électrique à connexion rapide sans outil particulier

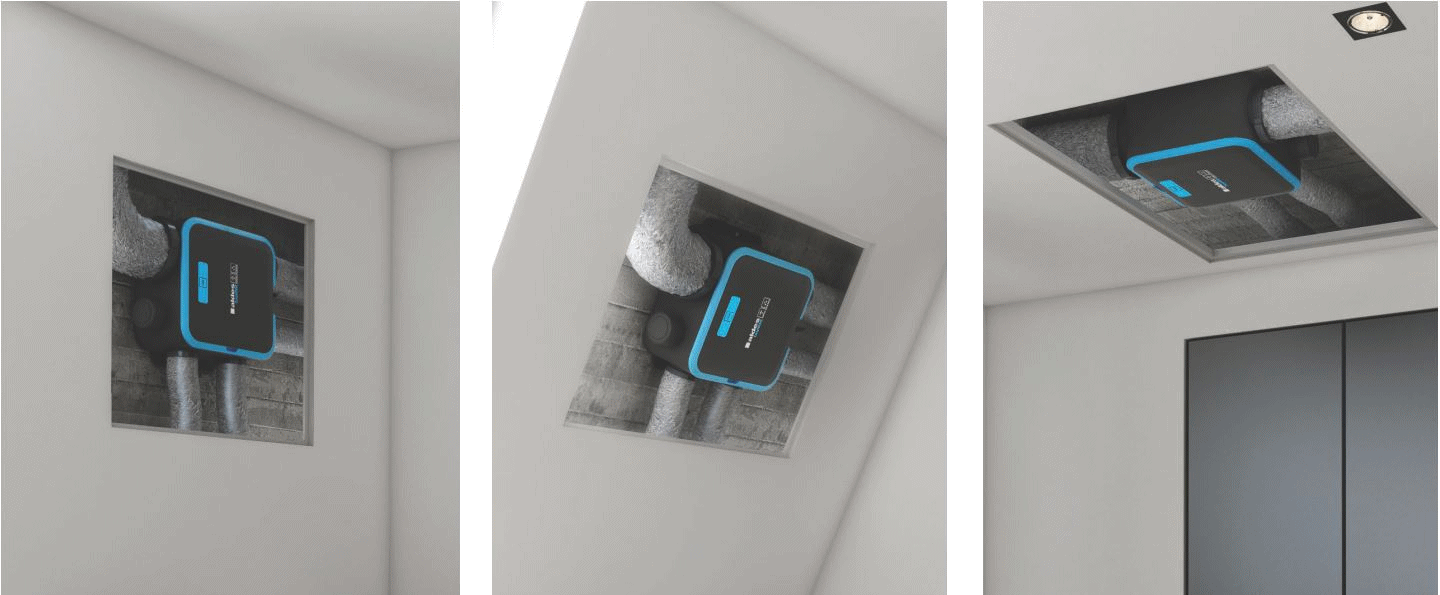

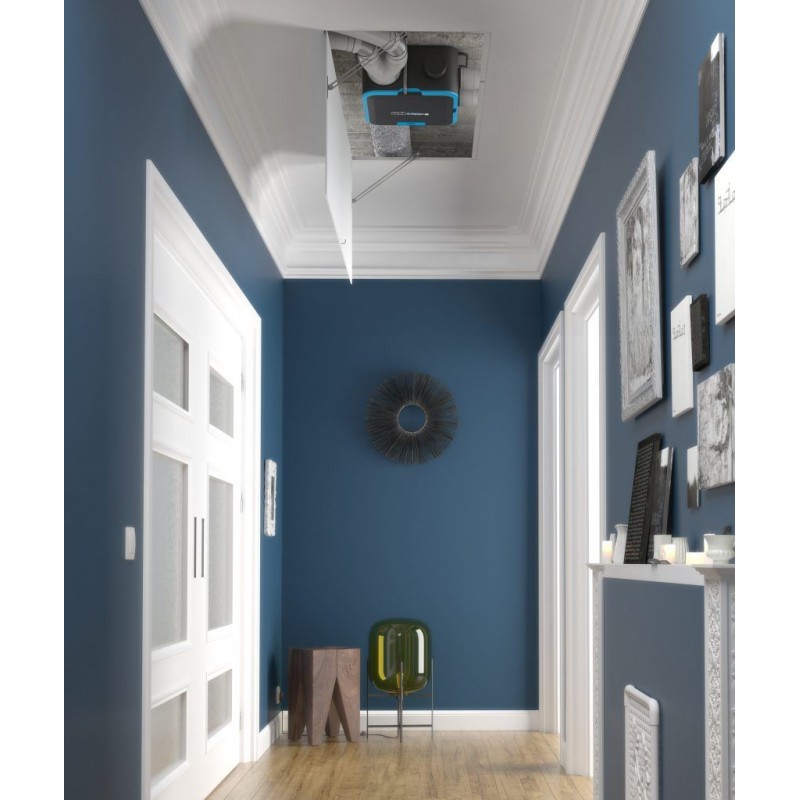

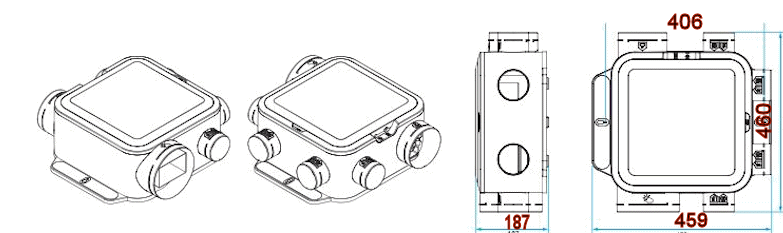

- Montage multi-positions avec un groupe extra plat (<19 cm)
Réseaux en conduit PEHD, qualité alimentaire.
L'intégralité de la distribution intérieure est réalisée dans le volume chauffé (comme pour la ventilation double flux).
Les silencieux
Afin de vous offrir une installation la plus silencieuse possible, nous mettons des silencieux ACOUDEC sur chaque piquage de la VMC. Leur raccordement surla VMC se fait avec les raccords Easyclips Aldès. Puis on utilise les connecteurs et la culotte en sortie des silencieux pour repartir avec les gaines PEHD.
Gaines du caisson aux bouches

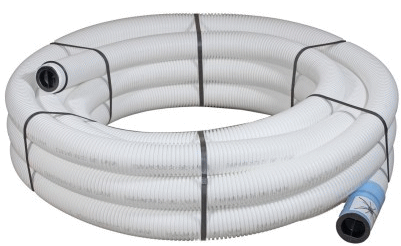

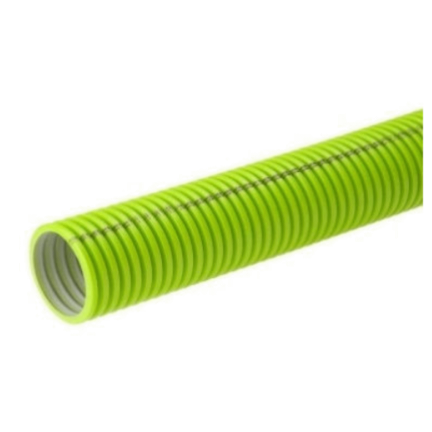

On utilise des gaines semi rigides pour leur facilité de mise en oeuvre, durabilité et étanchéité à l'air dans le temps Les conduits PEHD sont résistants et évitent tout risque de déchirement ou d'écrasement durant le chantier.. Elles sont très simples à mettre en place VIA un clip du conduit et son joint dans le raccord (caisson ou plenum de bouche). Nous utilisons ici des gaines de qualité alimentaires standard (car ce n'est que de l'extraction d'air)
Fiabishop vous conseille fortement des gaines PEHD DN 90 qualité alimentaire pour garantir une installation étanche et performante dans le temps.

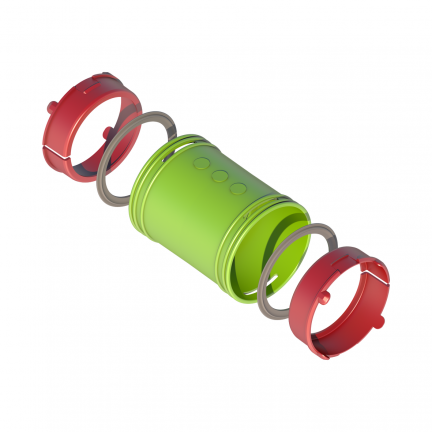

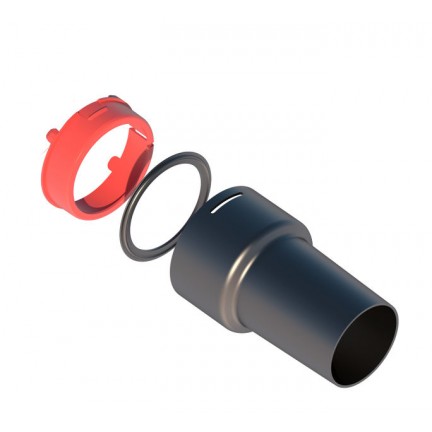

La pose est très rapide avec un système "1-clic" et des joints pour une connexion sans ruban adhésif ni colle. L'ensemble des éléments au niveau de la VMC sont démontables pour l'entretien de l'installation.
Il est également possible de combiner des réseaux ovales et circulaires pour s'adapter aux contraintes de la maison.
Attention les conduits PEHD ne sont pas isolés, il est donc important de faire une installation dans le volume chauffé de la maison.
Si les conduits doivent passés dans les combles ou autre espace non chauffé leur isolation est obligatoire pour ne pas avoir de condensation à l'intérieur.
Conduits du caisson au rejet
Le rejet extérieur peut se faire en toiture ou en façade. Selon la recommandation du DTU 68.3, il devra être éloigné des fenêtres de la maison au minimum de 60cm.
Les longueurs entre caisson et grille de rejet (ou chapeau de toit) sont faits avec des conduits isolés en EPE 160 (conduits intégrant l'isolant, rigides à emboitement sans joint)
Bouches de ventilation
Les bouches sont raccordables via les plénums de bouches.

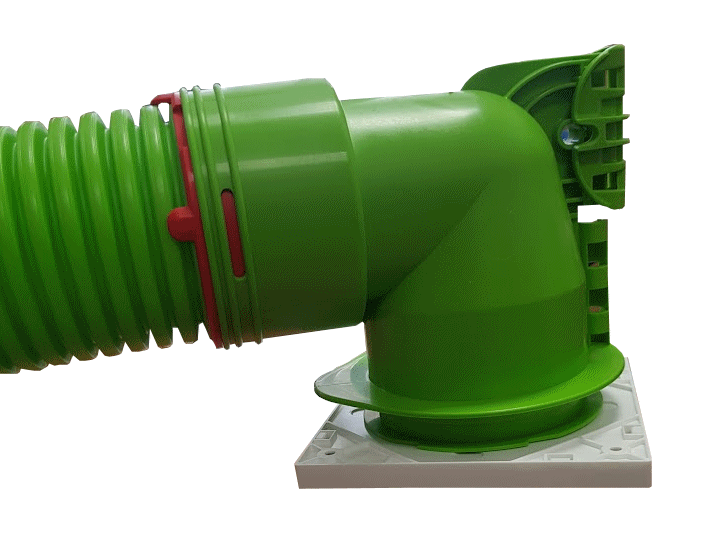

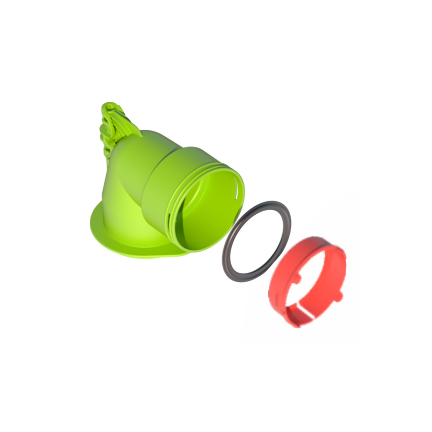

Lorsque la maison comprend un faux plafond complet, on utilisera des plenums coudés qui permettront le raccord de la gaine PEHD 90 sur la bouche.

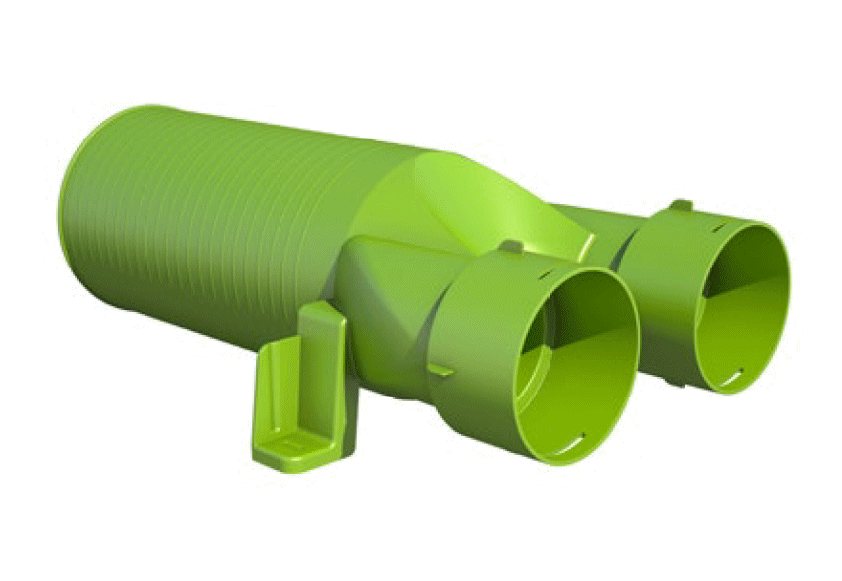

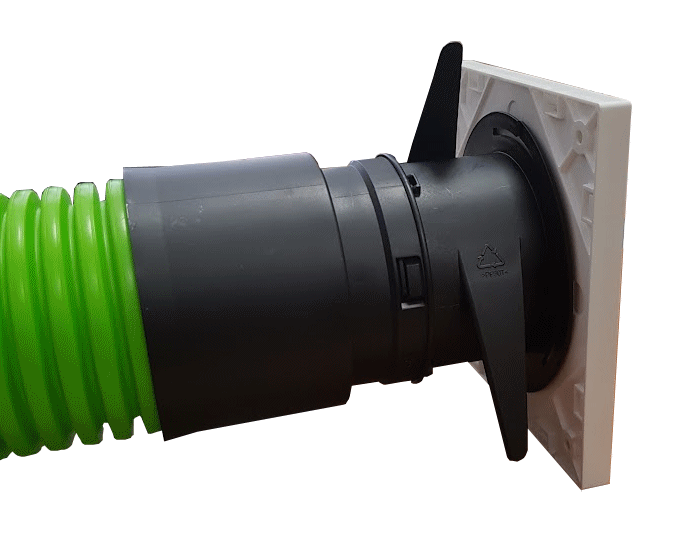

Lorsque la maison comprend un faux plafond partiel (diffusion des gaines dans les couloirs), on utilisera des plénums droits.

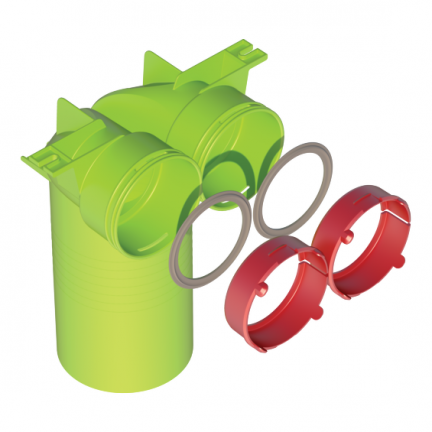

| Plénums pour la bouche cuisine DN125 n'importe quel plénum pour bouche DN 125 de n'importe quelle marque | Plénums pour la bouche DN 80 (salle de bain, WC, ....) | ||
|

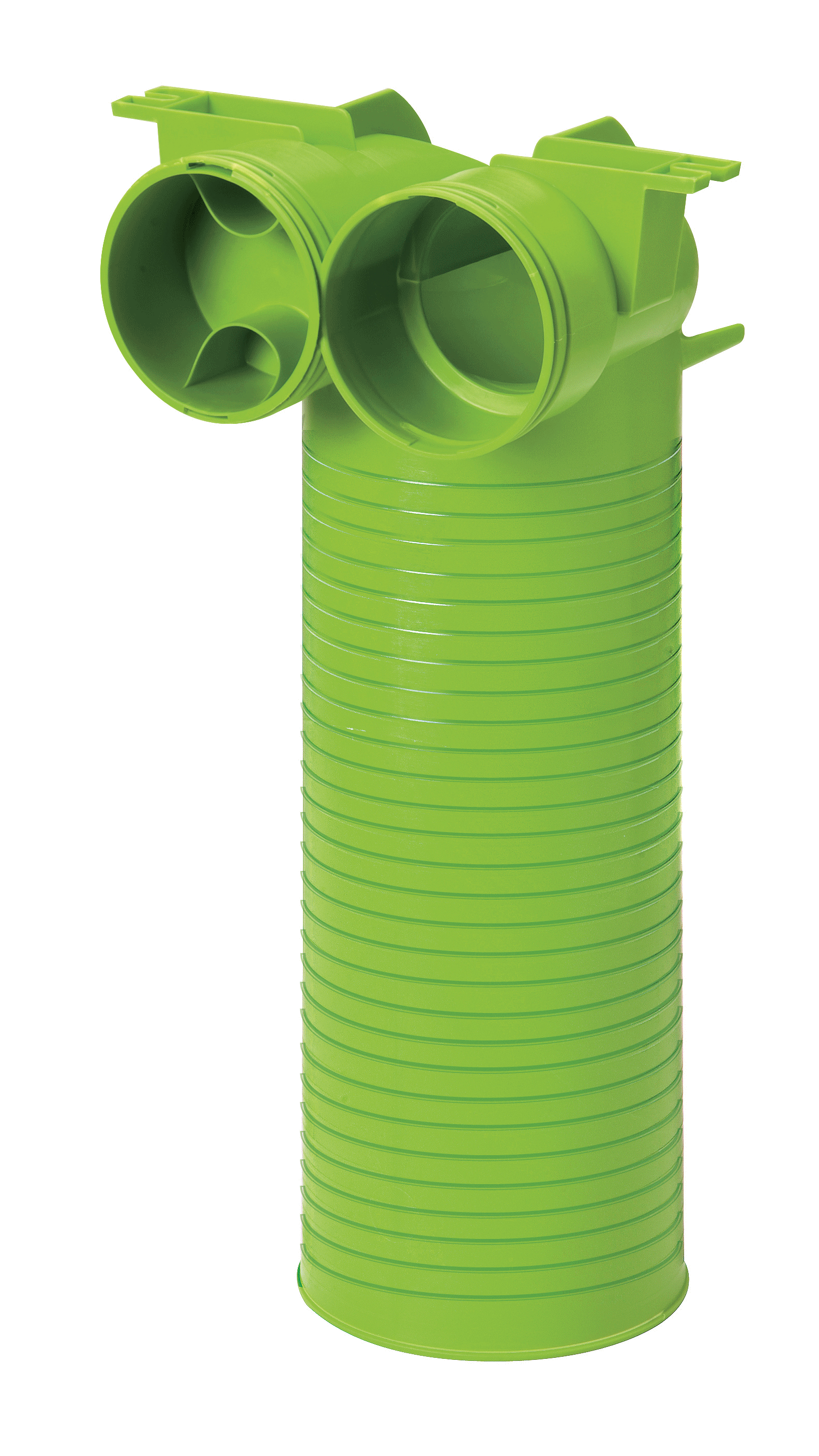

| Plénum coudé DN90/80 Brink
| Plénum droit DN90/80 Aldès
|
