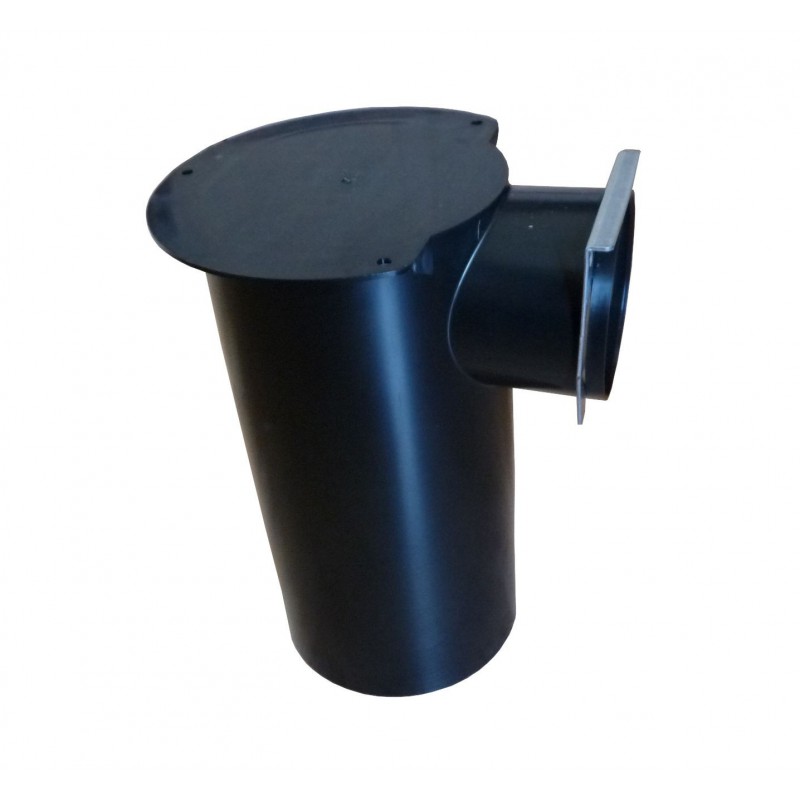

Plénum coudé TVA 1x dn/90

Plénum coudé TVA 1 raccord

Description

Les plénums coudé TVA sont en plastique ABS pour une qualité alimentaire et sont adaptés pour un montage au mur ou au plafond pour un raccordement sur des bouches DN 125.

L'étanchéité est réalisée à l'aide d'un joint O Ring (non fourni) et d'un étrier de fixation livré avec le plénum qui garantissent un raccordement hermétique. La hauteur de pose peut être ajustée par réduction de la longueur.

Montage Plénum coudé TVA 1x DN 90

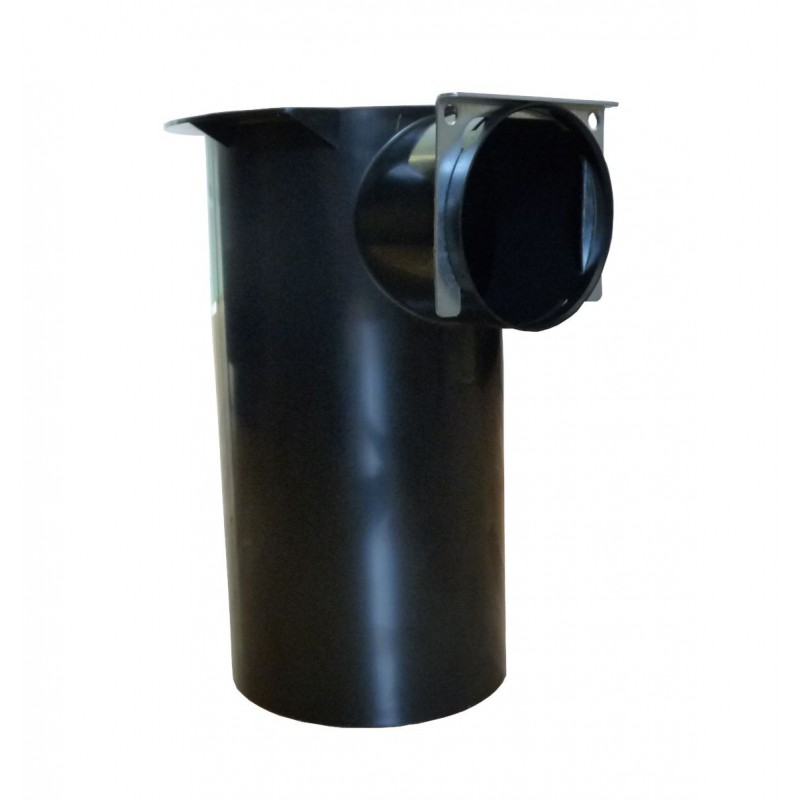

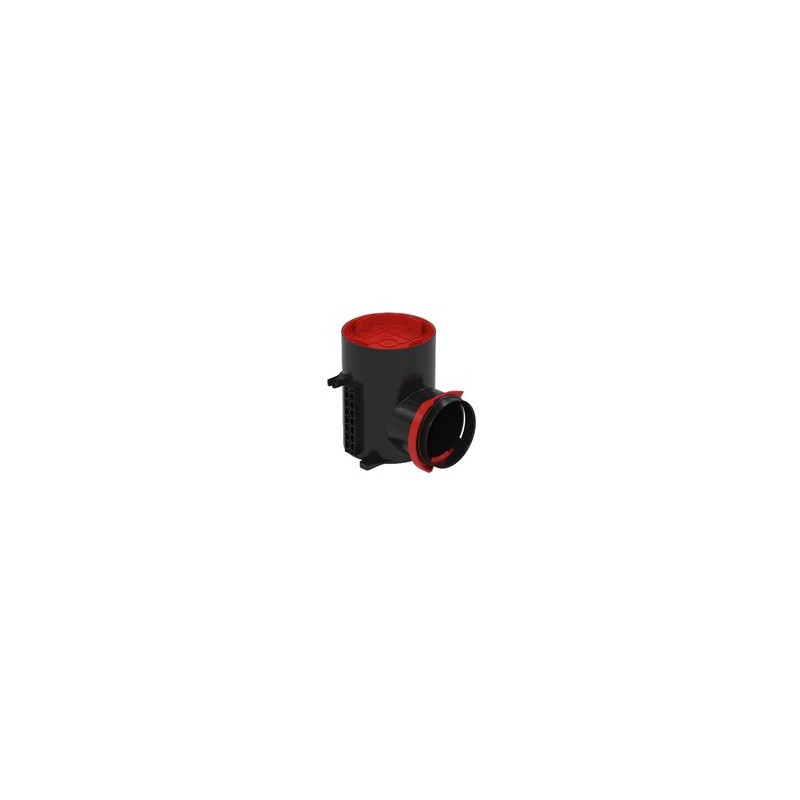

Le plénum 1xDN90 fait 165mm de haut, il est muni  d'une collerette avec 4 trous pour sa fixation sur une paroi ou un support.

ETAPES DE MONTAGE Fixer le plénum à la paroi en positionnement 4 vis dans les trous de la collerette. Mettre un joint O Ring sur le ComfoTube et insérer le conduit dans le plénum. Lubrifier le joint avec de l'eau savonneuse Maintenir le ComfoTube au plénum avec l'étrier de fixation Mettre en place le plafond et la cloison en laissant dépasser le plénum puis le couper à la bonne hauteur. Attention hauteur minimale de 130mm

Montage Plénum coudé TVA 1x DN 90

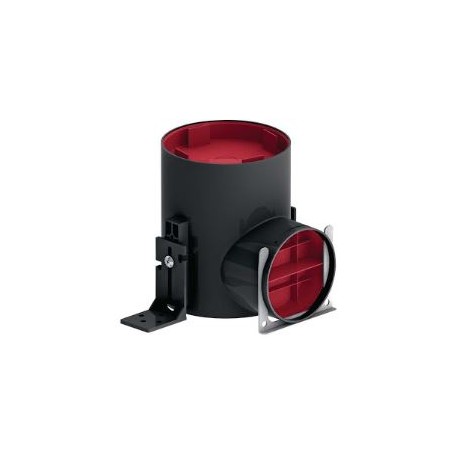

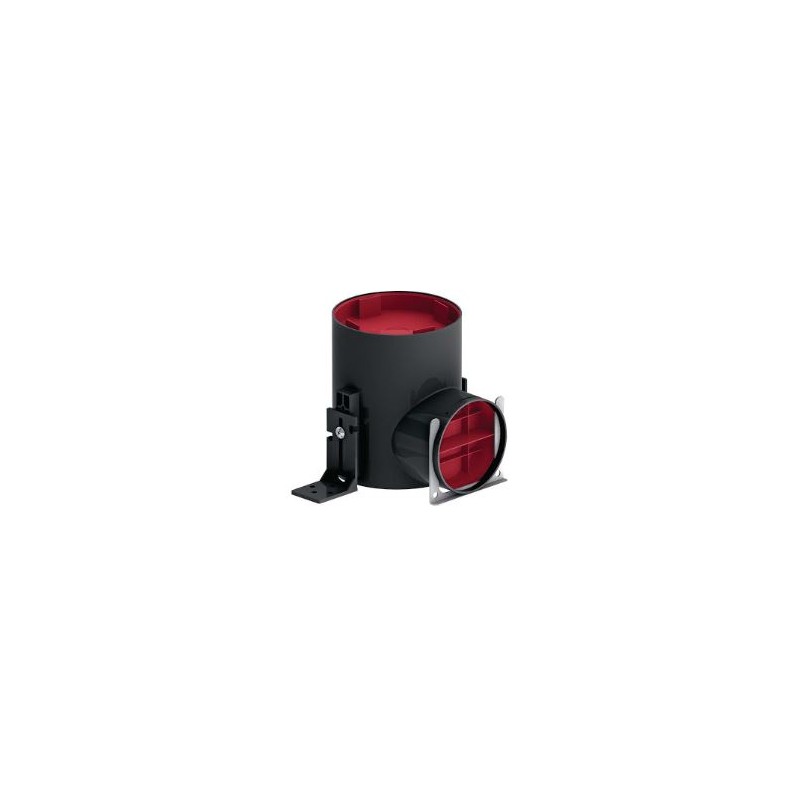

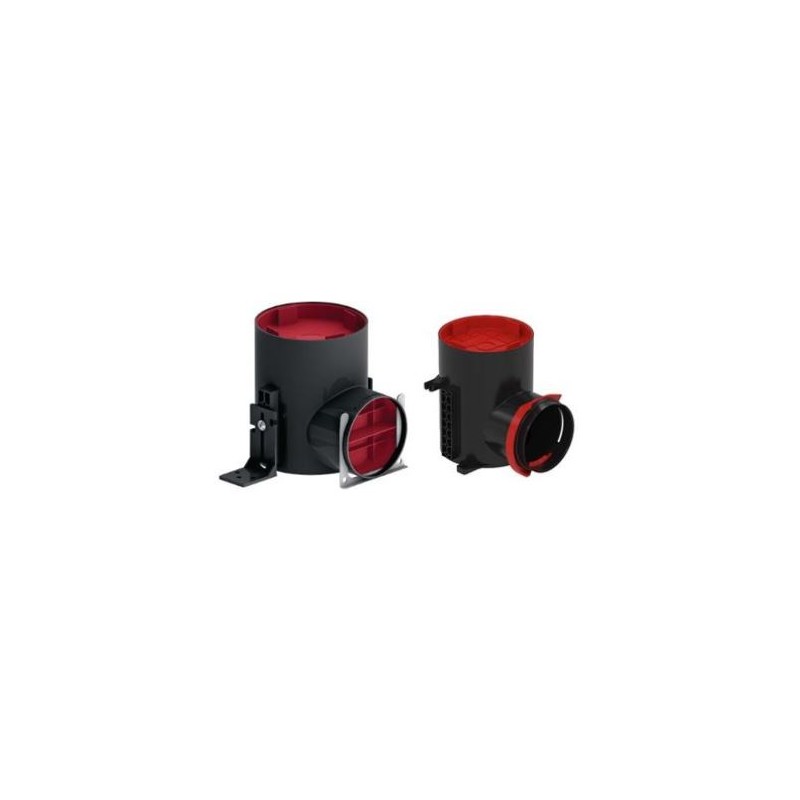

Le plénum 1xDN90 fait 400mm de long, il possède deux pattes de fixation réglable en hauteur. Il est livré avec des bouchons de protection sur chaque raccord. Il peut être installé en faux plafond, en cloison ou en traversée de paroi.

Faux plafond	Cloison	Traversée de paroi
