Plénum coudé 4xDN75 - Flexpipe

DESCRIPTION

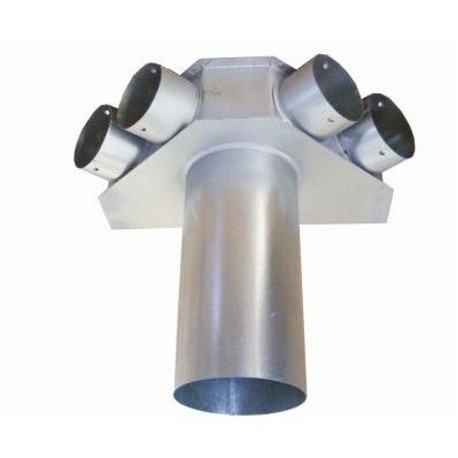

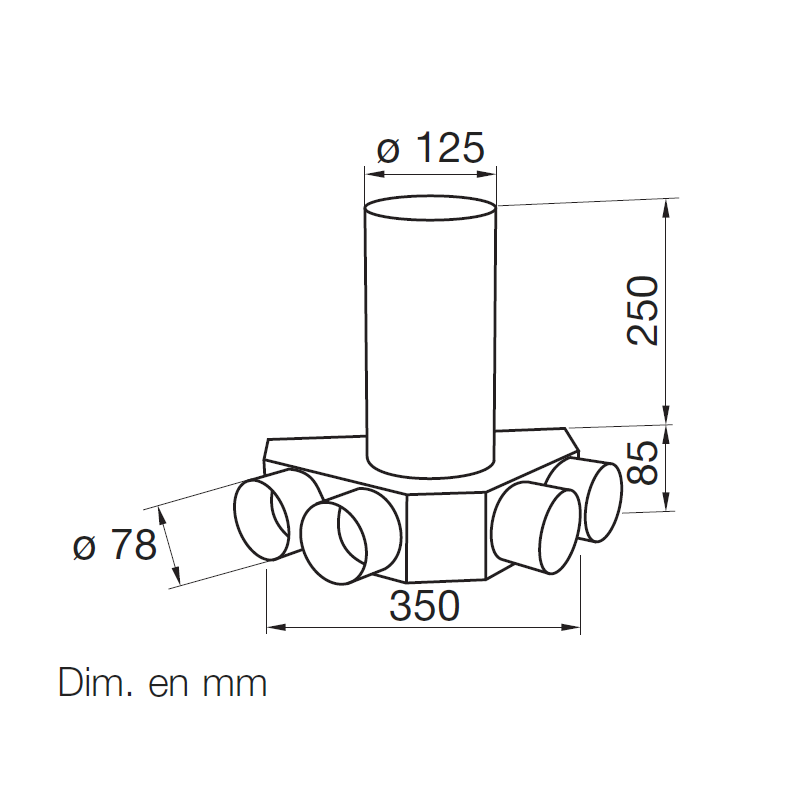

Le plénum coudé FRS-DKV 4x75 est en acier galvanisé, il est adapté pour un montage en cloison ou en traversée de plancher. On peut y raccordement au maximum 4 conduits flexpipe 75 et une bouche de ventilation DN 125. Il répond aux exigences de la réglementation sur les débits de ventilation dans les cuisines (Arrêté du 24 mars 1982). Le plénum est fourni avec deux bouchons DN 75 et un DN 125.

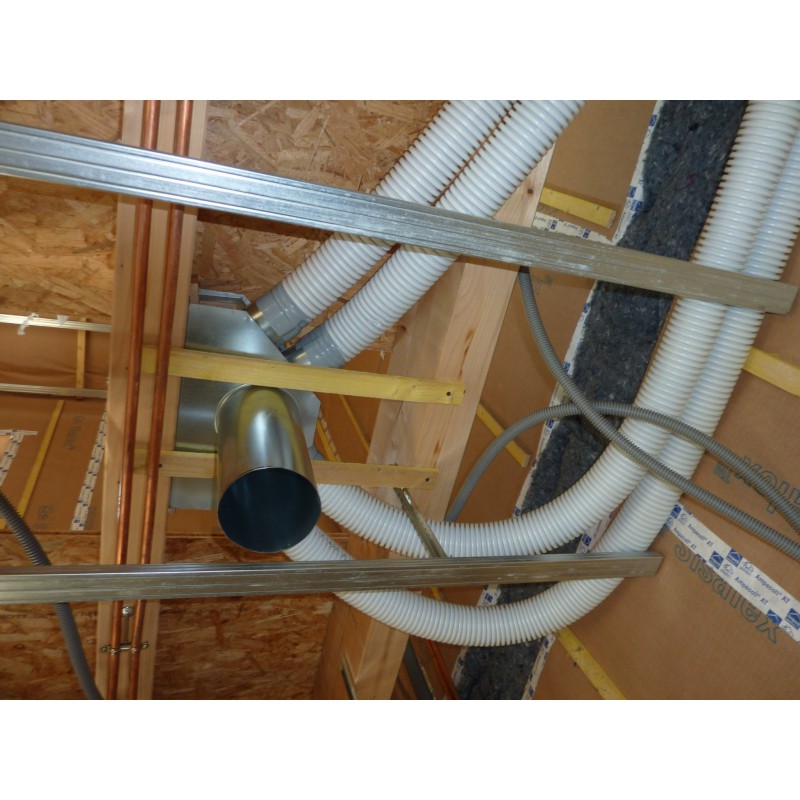

ESPACE EN FAUX-PLAFOND OU EN CLOISON

Nous conseillons de prévoir un espace de 15cm (placo inclu) pour mettre en place le plénum coudé en faux-plafond ou en cloison. Il faut penser à la hauteur d'insertion de la bouche de ventilation dans le plénum (entre 3 et 5cm selon les modèles) et éventuellement la mise en place derrière la bouche d'un atténuateur de bruit en mousse. Mettre en place le plafond ou la cloison en laissant dépasser le plénum puis le couper à la bonne longueur. Utiliser du matériel adapté pour obtenir une découpe nette de la tôle acier.

FIXATION PLÉNUM COUDE 4xDN75 - HELIOS

Le plénum coudé n'est pas équipé d'un système de fixation, il faut donc en bricoler un. Il est possible d'utiliser des équerres métallique pour fixer le plénum à une paroi ou un support.

Pour cela il est nécessaire de visser l'équerre sur le plénum, on utilise alors une vis avec une rondelle d'étanchéité en néoprène par exemple, pour éviter toute fuite d'air par le système de fixation. Au niveau de la fixation à la paroi, deux rondelles plastique pour éviter la transmission de vibrations dans la paroi.

Nous vous conseillons de :

- découper le plénum à la bonne hauteur après qu'il ait été installé dans la cloison pour ne pas avoir de mauvaises surprise.

- fermer le plénum avec le bouchon DN125 le temps des travaux pour le protéger de la poussière. Si un des piquages DN 75 n'est pas utilisé, laissez en place le bouchon et recouvrez-le également avec la bande PE retractable KSB-Flexpipe
