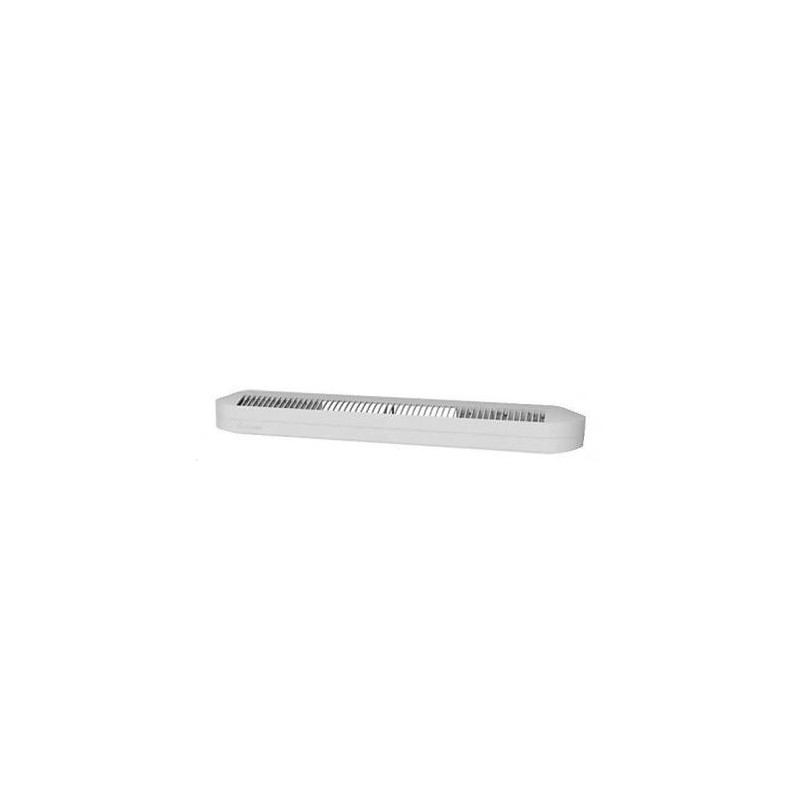

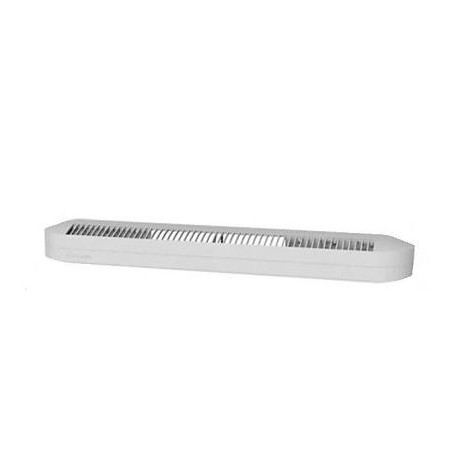

Kit entrée d'air Mini Eséa 15

Description

L'entrée d'air Mini Eséa se monte sur menuiserie. La fonction grille anti moustiques est assurée directement par l'entrée d'air. Installation dans les pièces principales ( séjours et chambres).

Disponible en débit 15,22 ou 30 m3/h. L'entrée d'air de 15 m3/h permet d'obtenir les débits  22 ou 30 m3/h, l'entrée d'air 22 m3/h le débit 30 m3/h.

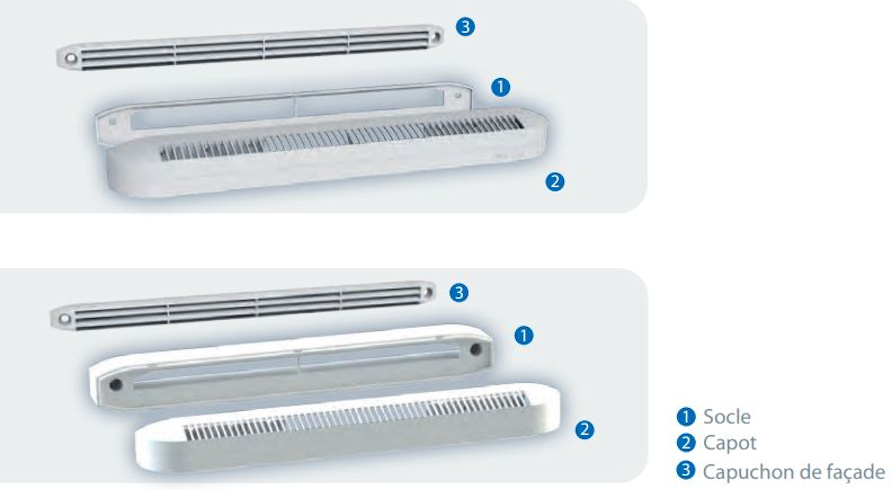

Montage

Installation

Côté intérieur, le socle de l'entrée d'air ou la rallonge acoustique est fixé par 2 vois sur l'entaille 250 x 12 mm ou 172 x 12 mm. Montage du capot par simple emboitement.

Côté exterieur, le capuchon centré sur l'entaille est fixé avec 2 vis sur l'entaille 250 x 12 mm ou 172 x 12 mm.

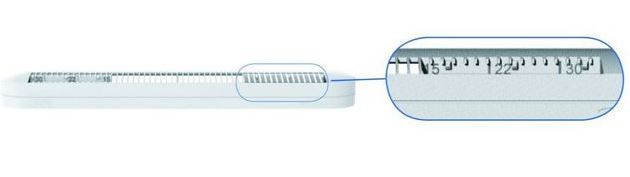

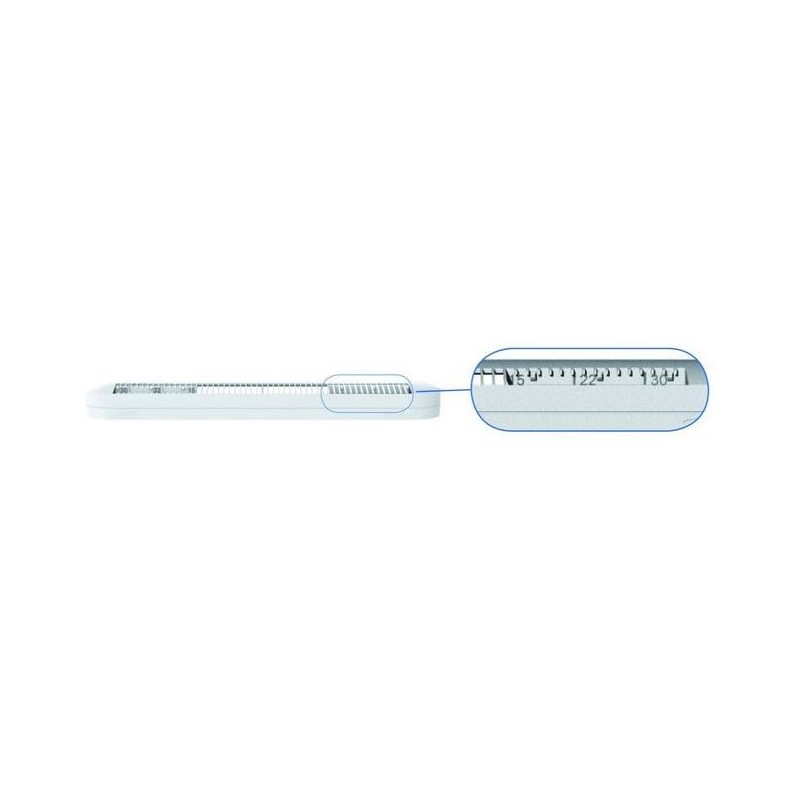

Identification des débits

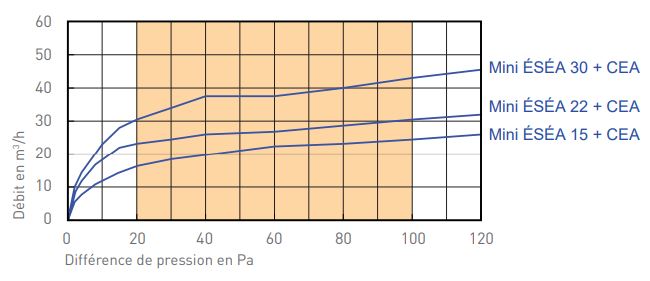

Courbe perte de charge
