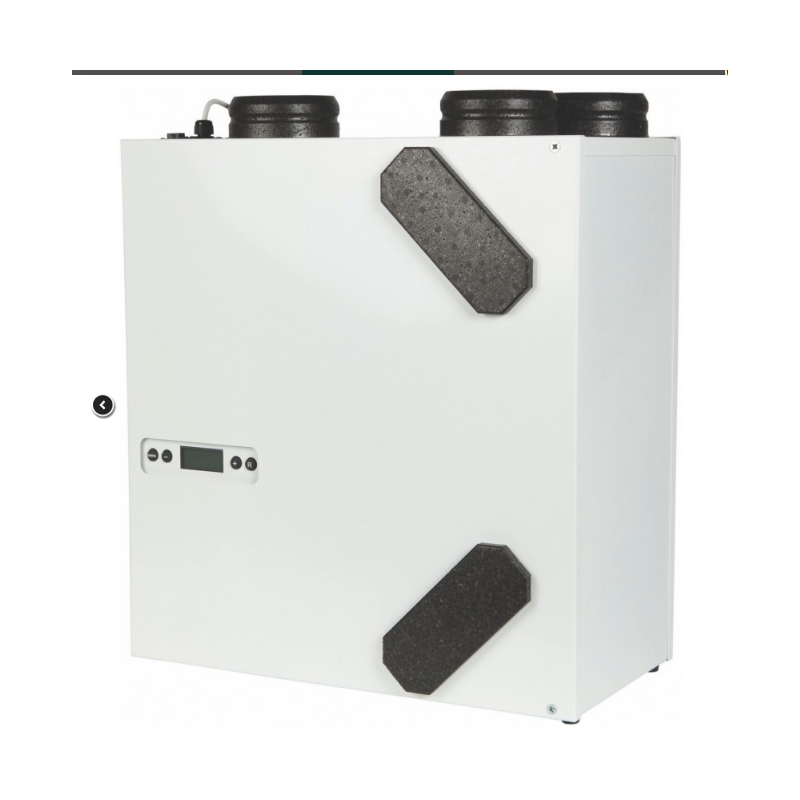

Brink-Renovent Excellent 180

La centrale Renovent Excellent 180 est une unité de ventilation mécanique contrôlée (VMC) double flux à haut rendement (82% EN 13141-7) destinée à un montage mural. Dotée d’une technologie de ventilateur à débit constant, sa capacité maximale de ventilation est de 180 m3/h.

Groupe double-flux Renovent Excellent 180, adapté pour les logements T2-T3. Commande via navigateur Web ou réseau domotique ou boitier de commande filaire

En savoir plus

-
100
75%
0.26

1 747,20 € TTC

2 184,00 €

-20%

Prêt à poser soit même ou par votre artisan

Livraison sur toute la France (Délais moyens ici)

Nous validons votre devis sous 72h (en savoir plus)

Certificat passif-
Type de caissonVertical
Compatible RT2012Oui
TypeT3-T4-T5
Débit d'air100
Rendement75%
Efficience électrique0.26
Hauteur600 mm
Largeur560 mm
Profondeur302 mm
Poids25 kg
Rendement NF82%
Rendement Phi75%

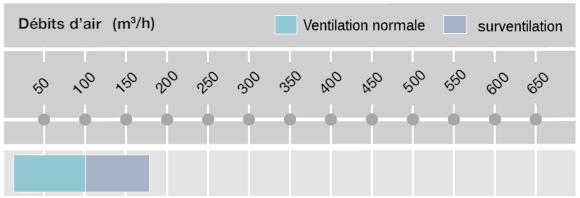

Plage de débit30-100 m3/h
Etanchéité à l'air du caissonNC
Rendement fabricant--
by pass en étéautomatique
Protection antigelmodulation du débit d'air neuf
diamètre piquages125mm

Pas de certif. passive

Certification EN 13141-7

Faible consommation

Régulation

Appareil connecté

Rendement réel de 75%
Caisson très étanche*
Rendement RT2012
de 82%
Consommation : 0.26W/m3/h4 vitesses réglables, boitier de commande ou sondesBoitier filaire, liaison PC ou smartphone

* * Rendement sur air neuf de 82%, dégradé de 12% ou 75%  (démarche passive)

Les kits réseaux compatibles avec ce caisson pour concevoir votre installation

Pour réaliser l'installation de VMC double flux, il sera nécessaire d'ajouter au caisson et ses accessoires le réseau compatible, qui est ici proposé avec des systèmes de conduit de haute qualité (durée de vie, qualité alimentaire, facilité de mise en oeuvre). Les réseaux sont proposés en packs afin de faciliter la sélection (fiabishop a prédéterminé des quantités que vous pouvez ajuster).

Les réseaux se divisent en 2 familles :

  1. Le réseau primaire : qui va de la prise d'air extérieure à la VMC, et de la VMC jusqu'au rejet. Ces conduits sont rigides et isolants pour éviter la condensation interne.
  2. Le réseau secondaire : qui comprend le système de conduits souples (répartiteur, conduits en PEHD, plénum terminal, bouches).



  • Filtres

    Réseau primaire

  • Réseau secondaire

    Réseau secondaire

  • Filtres

    Filtres

Dans tous les cas, n'hésitez pas à nous consulter pour que nous vous proposions l'accompagnement adapté à votre besoin.

VMC double flux Renovent Excellent 180

Résumé

  • A installer en local isolé
  • 4 Piquages mâles avec joints DN 125
  • Caisson en polystyrène expansé avec coque acier
  • Filtres G4 intégrés, F6 en option
  • Régulation 4 vitesses sur boitier
  • By pass complet automatique
  • Protection antigel par batterie électrique intégrée
  • Echangeur enthalpique non disponible
  • Niveau de fuites
    • externes : NC
    • internes : NC
  • Niveau acoustique bon

(Certificats, données techniques RT2012 détaillées, notices de pose, voir rubrique (Télécharger)

Pour calculer le débit d'air utile à votre projet, consultez notre dossier technique



BRINK RENOVENT EXCELLENT 180

BRINK RENOVENT EXCELLENT 180 PLUS

Echangeur de chaleur Echangeur contre courant en matière synthétiqueEchangeur contre courant en matière synthétique
Protection antigel modulation du débit d'air neufmodulation du débit d'air neuf
préchauffeur 1kw en option
Débit constant ?
Régulation by pass de l'échangeur
Arrêt du moteur d'air neuf lorsque la température de confort est dépasséeArrêt du moteur d'air neuf lorsque la température de confort est dépassée
Compatible puits climatique
Boitier de commande panneau de contrôle sur la VMC
boîtiers déportés en option
panneau de contrôle sur la VMC
boîtiers déportés en option
Alarme encrassement filtre
Programmation hebdomadaire

en option avec Air Control

Option via régulation Air control
Compatible domotique


en option Brink Connect


pilotage avec sonde CO2 également

Affichage températures

 ( air entrant et air extrait)

 ( air entrant et air extrait)
Mise en service de l'installationSur demandeSur demande

En option = non inclus dans le prix indiqué (ajouter au devis via l'onglet accessoires)

 Données techniques

Installation de la VMC

La VMC est livrée avec l'ensemble des composants, prête à fonctionner. Elle se branche sur une prise de courant 230V.  A la mise en service, vous déterminez le débit que vous souhaitez pour chacune des vitesses pour correspondre au débit nominal du logement, au débit de pointe, et la basse vitesse.

Option de régulation automatique des débits

De base :

- Aucune régulation automatique des débits, on agit manuellement sur le panneau de contrôle de la VMC pour modifier les débits.

En option :

- Planification des heures de ventilation via une horloge hebdomadaire avec la commande Air Control. Il est possible de régler un scénario d'usage prenant en compte les heures d'absence et la surventilation, gérant la semaine et le week end. La VMC ajuste ses paliers de fonctionnement automatiquement selon cette programmation, et peut également être forcée à une vitesse par simple action sur le boitier.

- Raccordement d'une sonde CO2 et/ou d'une sonde hygrométrique permettant à la VMC d'ajuster le palier de ventilation en fonction de la pollution mesurée. Les paliers de fonctionnement sont paramétrés pour ajuster la ventilation à la mesure la plus préjudiciable (si plusieurs sondes sont disposées). La sonde Co2 ne fonctionne qu'avec la Renovent Excellent 180 Plus.

Entretien / pannes

Entretien :

Quelque soit le type de commande, un témoin d'encrassement lumineux se déclenche périodiquement (tous les 3 mois) vous indiquant de vérifier les filtres et de les changer si besoin.

Pannes :

le caisson est muni d'un indicateur de pannes pour faciliter le diagnostic du problème. Se reporter au tableau des dysfonctionnement de la notice d'installation pour identifier le problème.

Suivi des performances / monitoring

le panneau de contrôle permet l'affichage instantané des températures d'air extérieur et d'air extrait- (relevé manuel pour suivi). Le suivi à distance de la VMC avec enregistrement des valeurs n'est pour le moment pas disponible.

Raccordement batterie de chauffage (démarche passive)

Une batterie de post chauffage permet que la VMC soit l'unique moyen de chauffer votre maison passive. Cela suppose une maison passive avec un besoin de puissance max de 10W/m²

- Utiliser les batteries électrique Brink de 1kW avec la Renovent Excellent 300 Plus.
- Pour des puissances supérieures à 1kW, utillisez des batteries ayant leur propre régulation.



Panneau de contrôle sur la VMCSélecteur 4 positions
Régulation Air Control
Application Brink Home

Le panneau de commande sur la VMC permet d'actionner les fonctionnalités suivantes:

Menu utilisateur

▶ Contrôle manuel des 3 vitesses avec marche-arrêt
▶ Affichage des débit d'air soufflé et extrait
▶ Affichage de la pression des réseaux
▶ Affichage température air neuf extérieur et air extrait
▶ Affichage remplacement filtres, défauts

Menu installateur
▶ Réglage température du by-pass automatique
▶  Réglage des points de consignes des sondes hygro, CO2 (CO2 seulement sur version Plus)
▶ Réglage des débits air soufflé et extrait
▶ Réglage des températures de consigne pour le préchauffage. Post chauffage uniquement sur la version Plus

Plus d'informations sur la documentation

Le sélecteur 4 vitesses vient en complément du panneau de commande de la VMC, il se connecte à la VMC via un câble RJ12. Pratique si la VMC est éloignée des pièces de vie.

Fonctionnalités:

▶ Contrôle manuel déporté des 4 vitesses
▶ Affichage remplacement filtres
▶ Débit de pointe minuté 30 minutes

Le boitier Air Control permet d'accéder à tous les réglages du panneau de commande de manière déportée avec la possibilité de faire une programmation horaire des débits.

Se connecte à la VMC via un câble de section 0.34mm² (non fourni). Pratique si la VMC est éloignée des pièces de vie.

Fonctionnalités:

▶ Voir panneau de commande

▶ Programmation hebdomadaire pour une ventilation en fonction de l'occupation









Le module Brink Home permet de commander et de consulter à distance la VMC double flux. Commande via un navigateur Web avec la VMC connectée directement à un ordinateur ou à distance par Internet à une tablette ou smartphone.

Fonctionnalités:

▶ Contrôle manuel des 4 vitesses
▶ Affichage de l'état du by-pass
▶ Affichage du pourcentage de Co2 dans le logement si une sonde est connectée (seulement sur version Plus)
▶ Alarme maintenance filtres ou défauts machine



 Vidéo de montage
