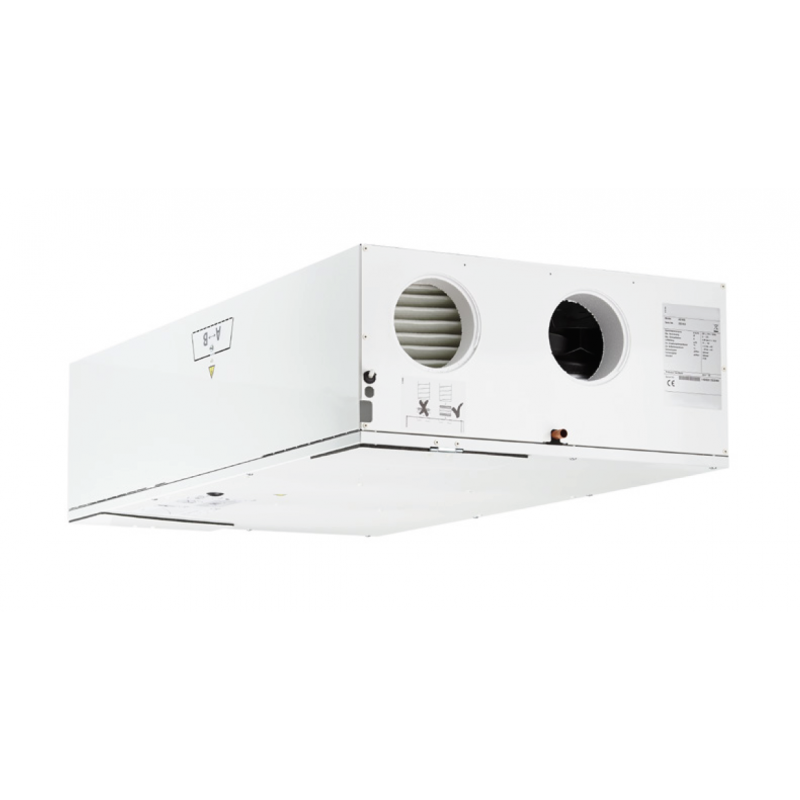

Dantherm - HCC 2

Cette VMC double flux extra-plate Dantherm HCC 2 dispose d'une certification passive à 93% ainsi que d'une certification NF. Celle ci est adaptée pour les logements T3-T4. La VMC est commandée par le logiciel PC-Tool depuis un ordinateur, un boitier filaire et une télécommande.

En savoir plus

115
93%
0.27

2 184,00 € TTC

Prêt à poser soit même ou par votre artisan

Livraison sur toute la France (Délais moyens ici)

Nous validons votre devis sous 72h (en savoir plus)

Type de caissonHorizontal
Certificat passifOui
Compatible RT2012Oui
TypeT3-T4-T5
Débit d'air115
Rendement93%
Efficience électrique0.27
MarqueDantherm
Hauteur279 mm
Largeur600 mm
Profondeur1122 mm
Poids36 kg
Plage de débit60-180 m3/h
Etanchéité à l'air du caisson1%

Certification passive

Certification NF

Faible consommation

Régulation

Appareil connecté

Rendement réel de 93%
Caisson très étanche
Rendement RT2012
de 91%
Consommation : 0.37W/m3/h4 vitesses réglables, boitier de commande ou sondesBoitier filaire, télécommande ou liaison PC

Les kits réseaux compatibles avec ce caisson pour concevoir votre installation

Pour réaliser l'installation de VMC double flux, il sera nécessaire d'ajouter au caisson et ses accessoires le réseau compatible, qui est ici proposé avec des systèmes de conduit de haute qualité (durée de vie, qualité alimentaire, facilité de mise en oeuvre). Les réseaux sont proposés en packs afin de faciliter la sélection (fiabishop a prédéterminé des quantités que vous pouvez ajuster).

Les réseaux se divisent en 2 familles :

  1. Le réseau primaire : qui va de la prise d'air extérieure à la VMC, et de la VMC jusqu'au rejet. Ces conduits sont rigides et isolants pour éviter la condensation interne.
  2. Le réseau secondaire : qui comprend le système de conduits souples (répartiteur, conduits en PEHD, plénum terminal, bouches).

  • Filtres

    Réseau primaire

  • Réseau secondaire

    Réseau secondaire

  • Filtres

    Filtres

Dans tous les cas, n'hésitez pas à nous consulter pour que nous vous proposions l'accompagnement adapté à votre besoin.

Descriptif - VMC double flux Dantherm HCC 2

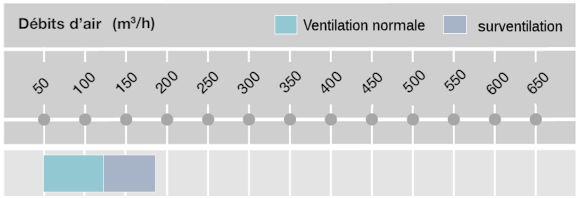

  • debits-danthermhcc2.jpgA installer en local isolé de plus de 12°C

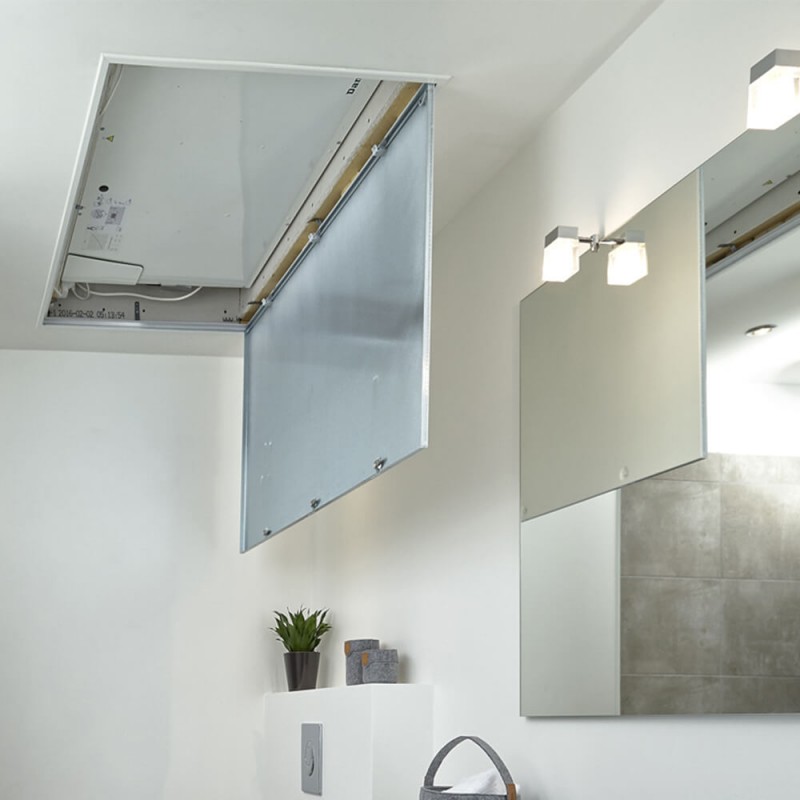

  • Montage plafonnier ou mural
  • 4 Piquages femelles DN 125
  • Filtre G4 intégré - F7 en option
  • Régulation avec logiciel PC-Tool uniquement sous MS Windows ou télécommande à distance en option
  • By-pass automatique intégré

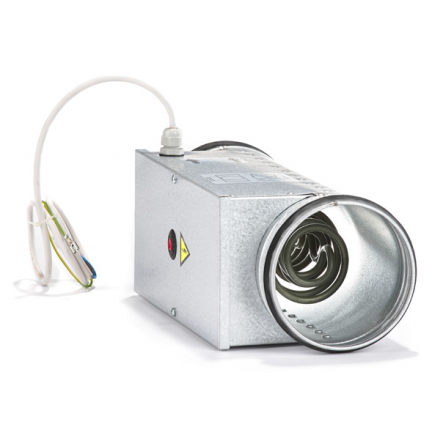

  • Protection antigel par diminution du débit d'air entrant ou batterie électrique en option
  • Echangeur enthalpique non disponible sur ce modèle



(Certificats, données techniques RT2012 détaillées, notices de pose, voir rubrique Télécharger)

Pour calculer le débit d'air utile à votre projet, consultez notre dossier technique.





HCC 2 commande PC tool

HCC 2 commande HCP 10

HCC 2 Commande HRC 2

Echangeur de chaleur Echangeur contre courant en matière synthétiqueEchangeur contre courant en matière synthétiqueEchangeur contre courant en matière synthétique
Protection antigel Diminution du débit entrant
batterie électrique 900W en option
Diminution du débit entrant
batterie électrique 900W en option
Diminution du débit entrant
batterie électrique 900W en option
Débit constant ?
Régulation by pass échangeur


Compatible puits climatique
Boitier de commande déporté
boitier filaire

télécommande
Alarme encrassement filtre
Programmation hebdomadaire
Compatible domotique
ModBus (TCP/IP)

ModBus (TCP/IP)

ModBus (TCP/IP)
Affichage températures
Mise en service de l'installationaucune obligationaucune obligationaucune obligation

En option = non inclus dans le prix indiqué (ajouter au devis via l'onglet accessoires)

Données techniques

Installation de la VMC

La VMC est livrée avec l'ensemble des composants, prête à fonctionner. Elle se branche sur une prise de courant 230V.
Le réglage du débit est possible avec le boitier filaire HCP avec potentiomètre intégré ou le logiciel PC-Tool. Vous réglez le débit nominal de ventilation de votre maison sur la vitesse 3. Le débit  au débit de pointe, et la base vitesse. base vitesse.

Option de régulation automatique des débits

De base :
         - Planification des heures de ventilation via une horloge hebdomadaire avec le logiciel PC Tool. Il est possible de régler un scénario d'usage prenant en compte les heures d'absence et la surventilation, gérant la semaine et le week end. La VMC ajuste ses paliers de fonctionnement automatiquement selon cette programmation.

En option :

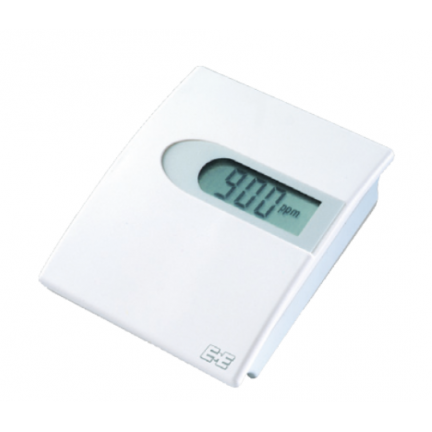

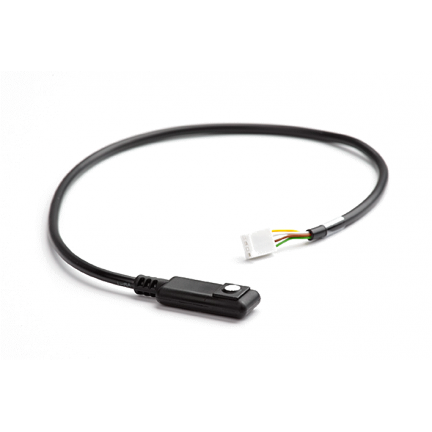

- Raccordement de sondes hygrométrique, CO2 ou COV permettant à la VMC d'ajuster le palier de ventilation en fonction de la pollution mesurée. Les paliers de fonctionnement sont paramétrés pour ajuster la ventilation à la mesure la plus préjudiciable si plusieurs sondes sont disposées. Les sondes hygro et COV se montent directement à l'intérieur de la VMC et se connecte sur sa platine électronique (monter par le fabricant). La sonde CO2 est déportée et fonctionne avec la régulation HAC1 (voir accessoires)



By-pass de l'échangeur



De base :

En mode été, le ventilateur de soufflage est arrêté tout en maintenant le ventilateur d'extraction en fonctionnement. L'air extérieur plus frais pénètre dans la maison par toutes les fenêtres ouvertes. Mise en route du mode été automatiquement lorsque la température extérieure est au-dessus de 14°C

En option :

Clapet by-pass motorisé, régulé automatiquement par les sondes de températures de l'air extrait et extérieur. Les températures de consigne peuvent être modifiées sur le PC Tool et la télécommande.

Entretien / pannes

Entretien :

le boitier et la télécommande ont un témoin d'encrassement, qui se déclenche périodiquement (tous les 3 mois) vous indiquant de vérifier les filtres. Avec le PC Tool, vous devez vous connecter pour vérifier l'alarme.

Pannes :

La HCC2 comprend un contrôleur qui mesure et règle en continu tous les paramètres. En cas de dysfonctionnement, le contrôleur s'arrête et indique un code d'erreur spécifique. Il est mis à niveau lorsque vous connectez la VMC au PC Tool.

Suivi des performances / monitoring

Option suivi des températures  :

Le PC Tool et la télécommande possède un affichage instantané des 4 températures - soufflage, extraction, air extérieur, rejet - (relevé manuel pour suivi). Le suivi à distance de la VMC avec enregistrement des valeurs n'est pour le moment pas disponible.

Raccordement batterie de chauffage (démarche passive)

Une batterie de post chauffage permet que la VMC soit l'unique moyen de chauffer votre maison passive. Cela suppose une maison passive avec un besoin de puissance max de 10W/m².

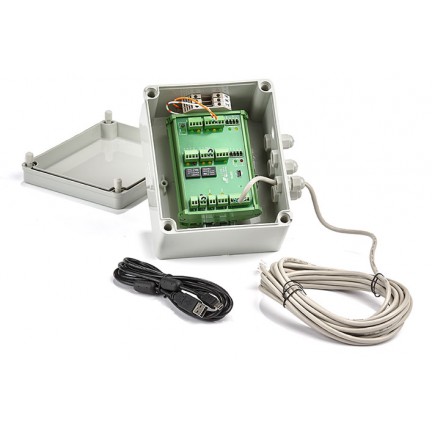

- Utiliser les batteries de post chauffage Dantherm, leur fonctionnement nécessite la régulation HAC1. Pour atteindre la température de consigne dans la maison, la régulation HAC1 adapte dans un premier temps la puissance de la batterie électrique ou eau chaude puis si nécessaire le débit de la VMC.

Possibilité de régulation de la VMC

Régulation PC Tool (HPT 1)Boitier filaire HCP 10Télécommande HRC 3

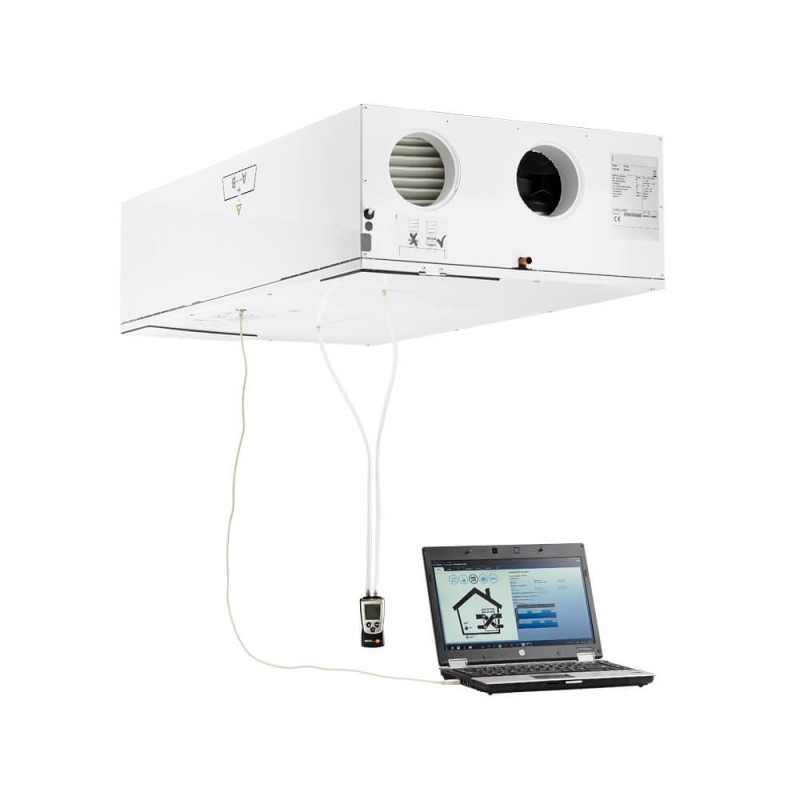

Le logiciel PC-TOOL Dantherm est connecté à la VMC double flux HCC2 au moyen d'une prise USB. Il fonctionne sous MS Windows.

Fonctionnalités:

▶ Mise en service de la VMC avec le réglage du débit de ventilation de référence
▶ Programmation hebdomadaire pour une ventilation en fonction de l'occupation
▶ Alarme encrassement filtres et défauts
▶ Affichage des températures de l'air sur les 4 réseaux, de chauffage
▶ Réglage des valeurs sondes en option
▶ Enregistrement des températures d'air et valeurs des sondes en option
▶ Réglage des températures de consigne pour le postchauffage
▶ Réglage de l’interface LAN pour la GTB ou KNX

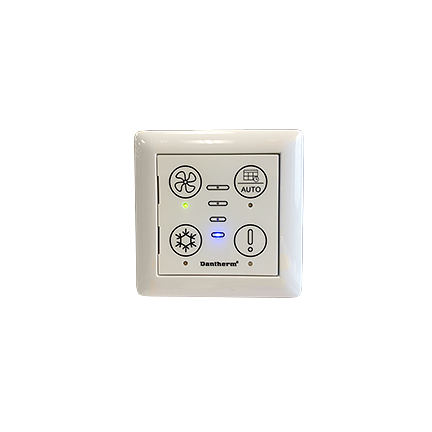

Le boitier HCP 10 vient en complément de la régulation PC Tool pour agir sur les vitesses de la VMC sans avoir besoin d'allumer l'ordinateur.

Fonctionnalités:

▶ Contrôle manuel des 4 vitesses.
▶ Programmation hebdomadaire pour une ventilation en fonction de l'occupation
▶ Activation manuelle du by-pass en option
▶ Activation du mode cheminée avec mise en surpression de la maison durant 15min.
▶ Alarme défaut et encrassement des filtres

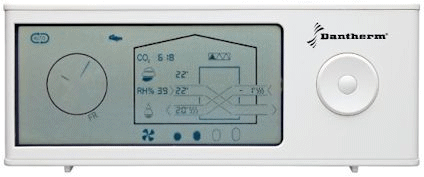

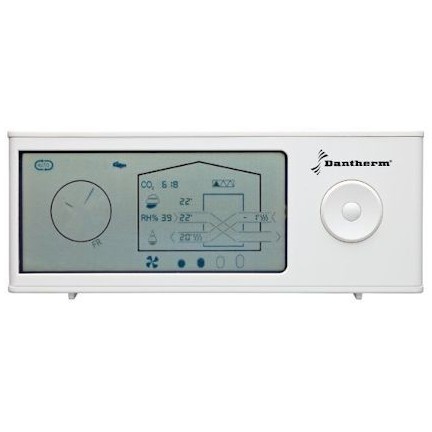

La télécommande peut se substituer au logiciel PC Tool sauf pour la mise en service et le réglage des débits. Elle communique sans fil avec le panneau de contrôle sur une distance allant jusqu'à 30m à travers des murs et plancher légers.

Fonctionnalités:
▶ Contrôle manuel des 4 vitesses.
▶ Réglage des sondes hygro, CO2 en option
▶ Programmation hebdomadaire pour une ventilation en fonction de l'occupation
▶ Affichage des températures de l'air sur les 4 réseaux
▶ Réglage des températures de consigne pour le postchauffage
▶ Activation du mode cheminée avec mise en surpression de la maison durant 15min.
▶ Réglage température by-pass
▶ Alarme défaut et encrassement des filtres

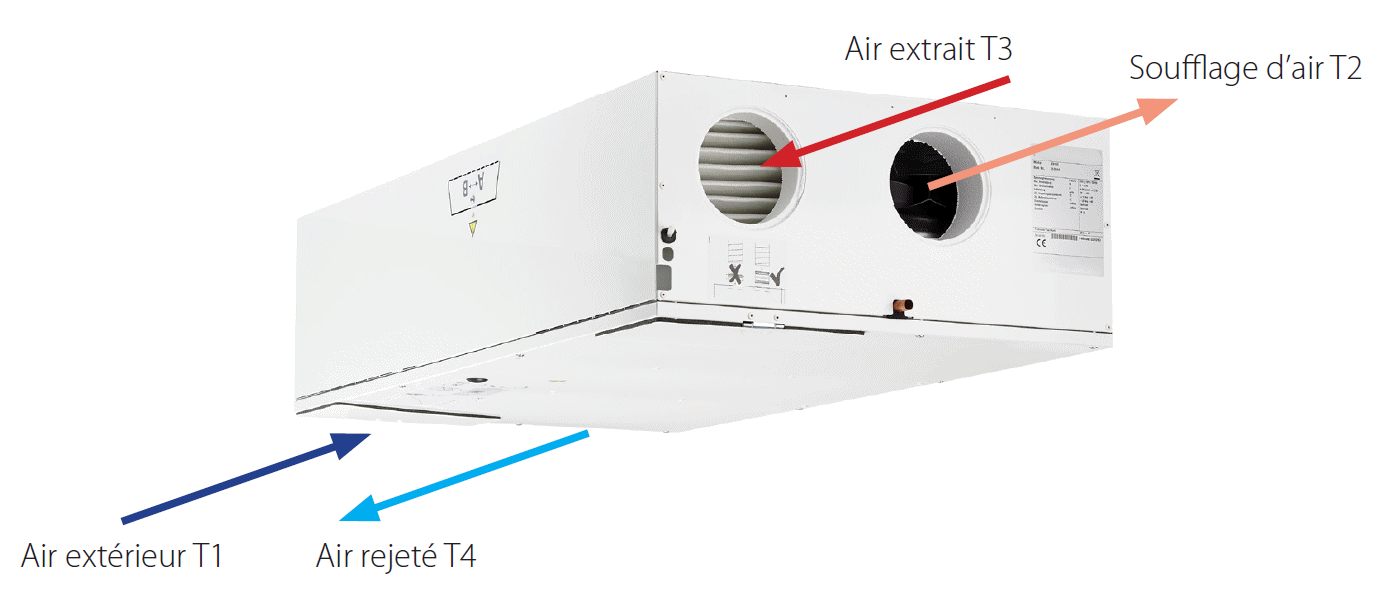

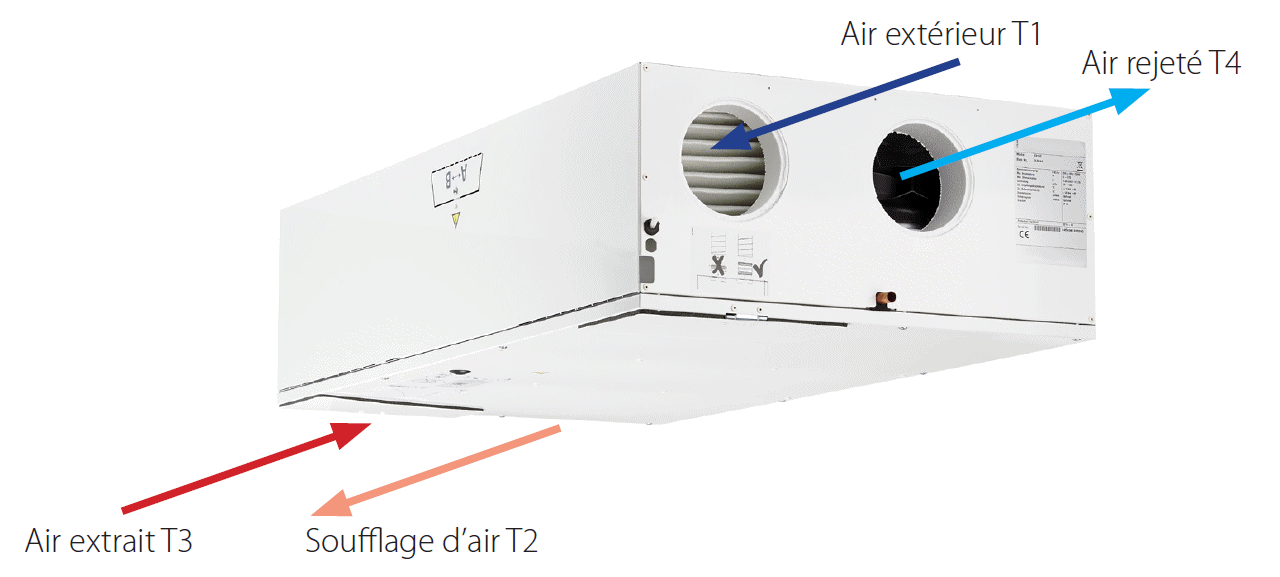

Montage : La VMC HCC2 peut être suspendu au plafond ou fixé à la verticale sur un mur. Il est possible d'inverser les deux flux d'air permettant d'avoir les gaines extérieures/intérieures à droite ou à gauche. Pour le montage mural les piquages extérieurs sont forcément sur le bas pour l'évacuation des condensats

montage A

montage B
