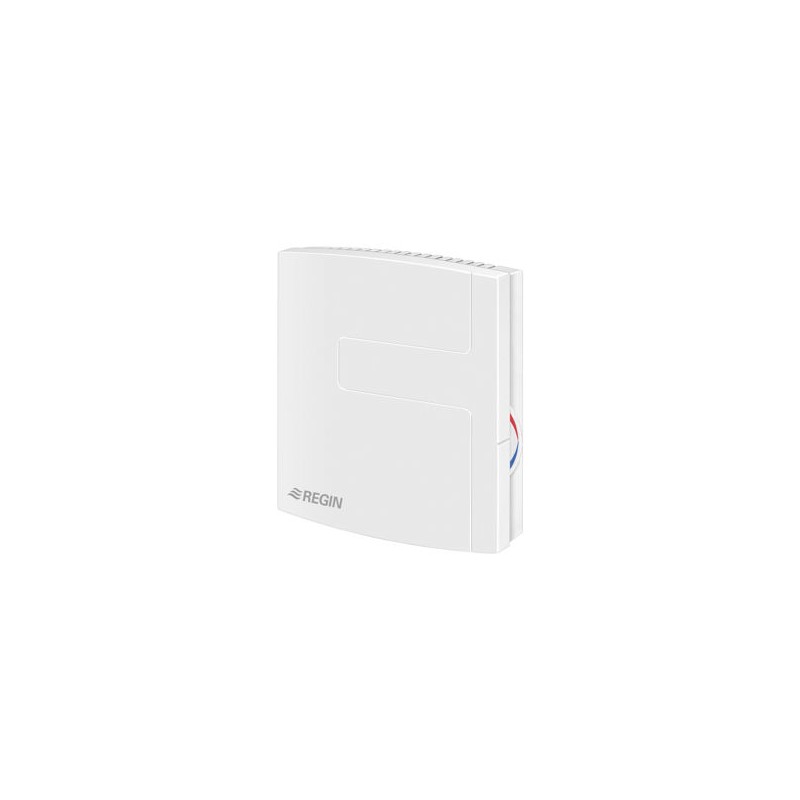

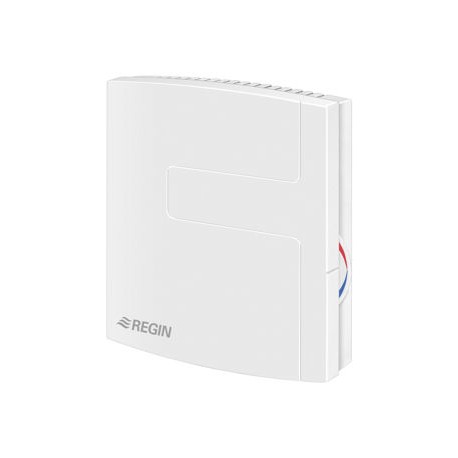

Régulateur de température et CO2

Installation du régulateur.

Il faut placer le régulateur à un endroit permettant de mesurer la température moyenne de la zone à réguler. L'idéal est de le placer à environ 1.6m du sol dans une zone sans obstacle à la circulation de l'air. Cette hauteur est aussi idéale pour la mesure du taux de CO2. Par contre il faut absolument évite de placer le régulateur à proximité d'une fenêtre ou d'une porte et ni trop près d'un poste de travail. il mesurera alors l'ensemble des donnes de façon optimale.

Réglage (notice à télécharger)

Il y a 6 potentiomètres de réglage et 1 Jump.

Le Jump sert pour l'inversion de la courbe de régulation Chauffage/Refroidissement.
1 potentiomètre pour le débit mini du ventilateur
1 potentiomètre pour le débit maxi du ventilateur
2 potentiomètres pour les points de consigne température et CO2
2 potentiomètres pour la bande proportionnelle - en quelque sorte la plage de dérive par rapport aux points de consigne.

Exemple de fonctionnement pour le taux de CO2

Le potentiomètre R28 définit le débit mini du ventilateur. Exemple: positionné sur 2V le signal de pilotage du ventilateur ne pourra pas être inférieur à 2V - débit mini correspondant à un signal 2V
Le potentiomètre R29 définit le débit maxi du ventilateur. Exemple: positionné sur 7V le signal de pilotage du ventilateur ne pourra pas être isupérieur à 7V - débit mini correspondant à un signal 7V
Le potentiomètre SW3 définit le point de consigne pour le CO2 - Exemple position 9 correspond à 800ppm
Le potentiomètre SW2 définit la bande proportionnelle - Exemple position 8 correspond à 200ppm - donc Point de consigne + bande proportionnelle 800+200ppm

Si la sonde mesure 1000ppm dans la pièce, le régulateur va envoyer un signal de V au ventilateur pour qu'il ramène la valeur de CO2 de la pièce au plus vite vers le point de consigne 800ppm dans notre cas.

Si la sonde mesure 900ppm dans la pièce, le régulateur va envoyer un signal plus faible, peut être 2.6V au ventilateur pour qu'il ramène la valeur d'humidité de la pièce vers 800pm mais jamais en dessous de 2V.
