Bouche soufflage carrée DLVZ 100

Attention : dernières pièces disponibles !

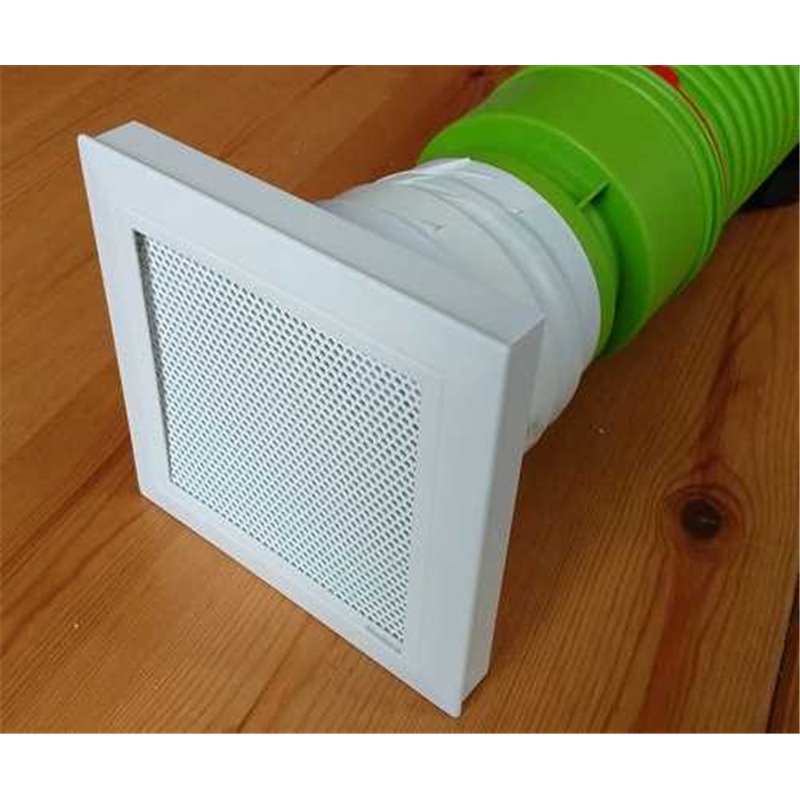

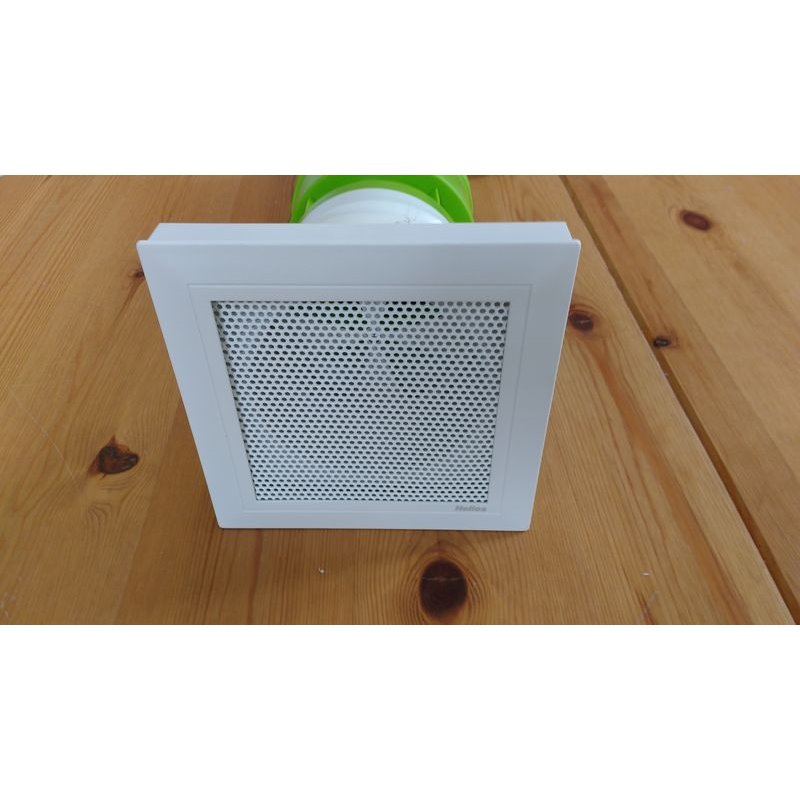

Bouche de soufflage ou extraction carrée réglable de couleur blanc. Montage par simple emboitement dans des conduits DN 100 mm.

En savoir plus

24,00 € TTC

Prêt à poser soit même ou par votre artisan

Livraison sur toute la France (Délais moyens ici)

Nous validons votre devis sous 72h (en savoir plus)

Diamètre 100Compatible plénum dn 100
MarqueHelios
QualitéPlastique
Diffusion / réglage débitBouche murale longue portée (à jet)
Filtre G3 intégréoui
Bouche de soufflageoui

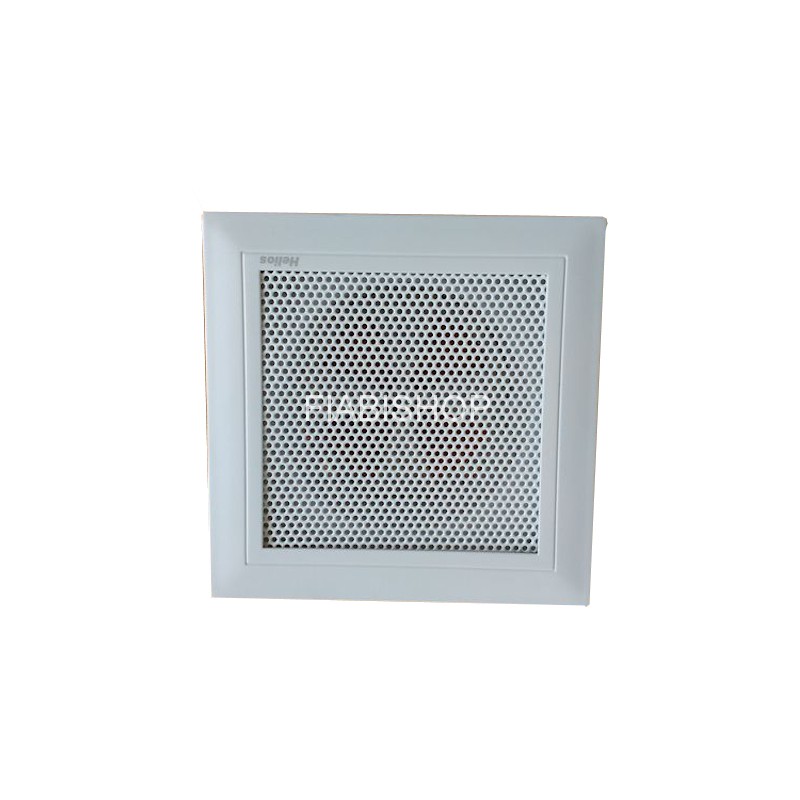

Bouche carrée DLVZ

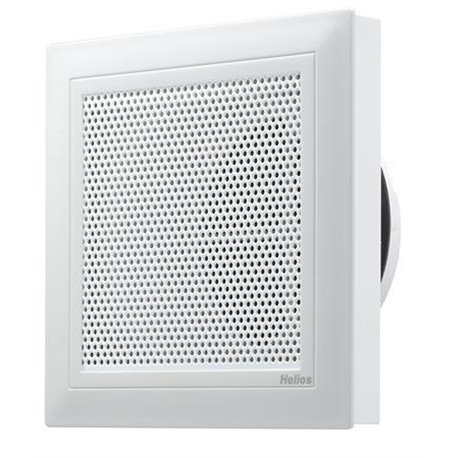

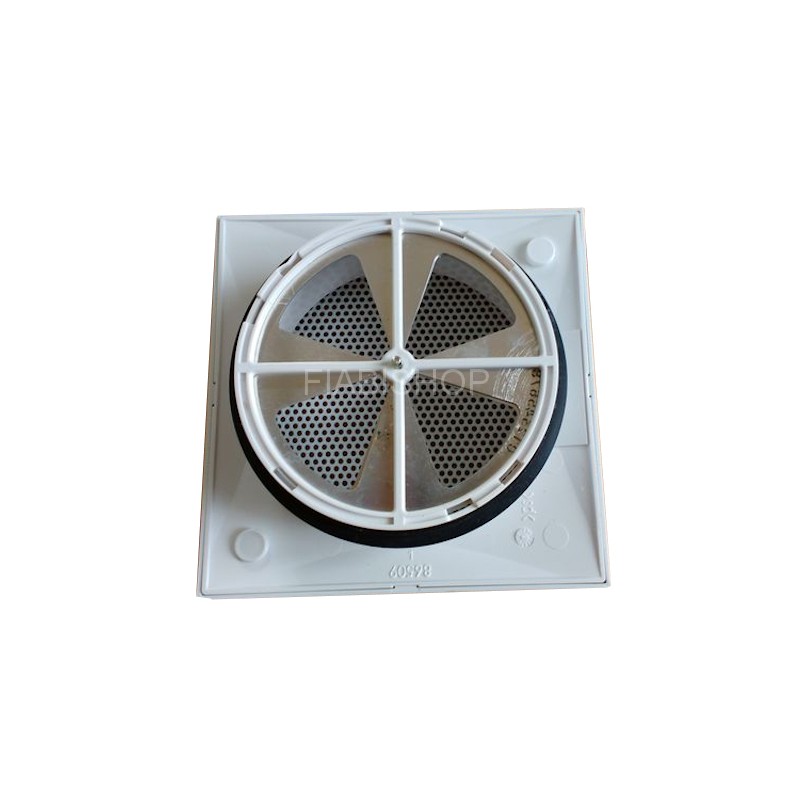

Bouche en matière synthétique de couleur blanc, antistatique et antichocs, avec un design contemporain. Réglage du débit par rotation de la façade. La bouche se monte par simple emboîtement dans la gaine ou la cloison.

La bouche DLV peut également servir en extraction

Usage possible



Adapté oui / non

Extraction en plafond
Soufflage en plafond
Extraction murale
Soufflage mural
Jet droit opposé
Sol

Lorsqu'il est indiqué non adapté, cela signifie que le flux d'air n'est pas optimal pour ce type d'usage, il existe un risque d'inconfort.



Support possible

Plenum dn125 pour conduits PEHDManchette pour conduits rigides / souplesPlénum rénov* pour conduits PEHD dn75 / 90







conduit PEHD 75/90 > Plénum droit ou coudé > Bouche dn 125

Conduit + collier de serrage > manchette >
Bouche dn 100 / 125

conduit PEHD 90 > Bouche dn 100

*Avec faux plafond partiel dans les couloirs, voir notre dossier sur les solutions de ventilation double flux (cas n°2).
Accès aux plénums rénov via accessoires



Régulation des débits

Obturation du disqueAjout d'un module d'équilibrage acoustiqueAjout d'un régulateur de débit







Petits réglages seulement (5 m3/h)
Par défaut laisser ouvert l'obturateur et fermer progressivement pour réduire le débit

Pour réglage intermédiaire (15 m3/h)
Le module se place dans le conduit derrière la bouche

Uniquement sur cas particuliers, il ne sera plus possible d'ajuster les débits avec la VMC
Le module se place dans le conduit derrière la bouche

Par défaut, privilégier la réalisation de réseau basse pression autoéquilibré, permettant à la VMC double flux de gérer le débit en fonction du besoin. Sur ce principe la régulation des débits à la bouche consiste juste à corriger les effets de distance bouche / VMC (les bouches les plus proches sont naturellement favorisées).



Filtration complémentaire

Utiliser filtre à poche pour bouche



Amortissement acoustique

Utiliser module d'équilibrage acoustiquel ou atténuateur de téléphonie
