Batterie eau chaude 2.6 à 7.2kW

Batterie eau chaude d'une puissance de 2.6 à 7.2 kW  pour du chauffage via le réseau de ventilation. Adaptée pour des conduits DN 125 à 200mm.

En savoir plus

353,28 € TTC

Prêt à poser soit même ou par votre artisan

Livraison sur toute la France (Délais moyens ici)

Nous validons votre devis sous 72h (en savoir plus)

Description

Caisson en tôle acier galvanisé avec deux raccords circulaires normalisés à joints à lèvres. Echangeur de chaleur en tubes cuivre avec ailettes en aluminium pour une température maximale de 100°C et une pression maximale de 8 bars.

Les raccords d'eau filetés font 3/4". Au niveau de ces raccords, deux tôles sont démontables pour permettre un nettoyage facile et rapide de la batterie avec vis de purge et de vidange.

Montage en réseau

Si la batterie est monté en amont du ventilateur, il faut veiller à ne pas dépasser la température d'air admissible pour celui-ci. Afin d'avoir un échange de chaleur optimal dans la batterie, il est conseillé de laisser une distance minimum de 1m entre le ventilateur et la batterie et de ne pas la placer à proximité d'une coude ou d'une réduction.

La batterie doit être facilement accessible pour pouvoir être vidangée et dégazée. Une fois le système rempli, vérifier qu'il n'y a pas de fuites au niveau de la batterie et des raccords filetés.

Veillez à protéger la batterie en plaçant un caisson filtre avec filtre G4 minimum en amont de celle-ci sauf si elle est installée après une VMC double flux.

Les régulations

Les régulations sont disponibles dans l'onglet accessoires.

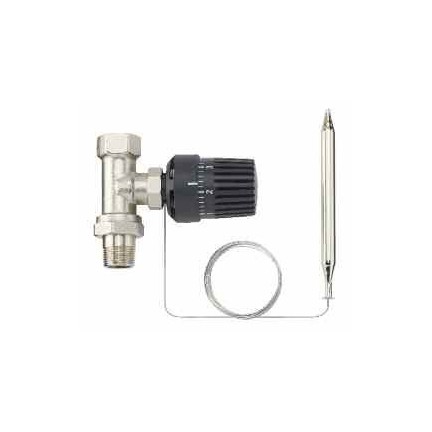

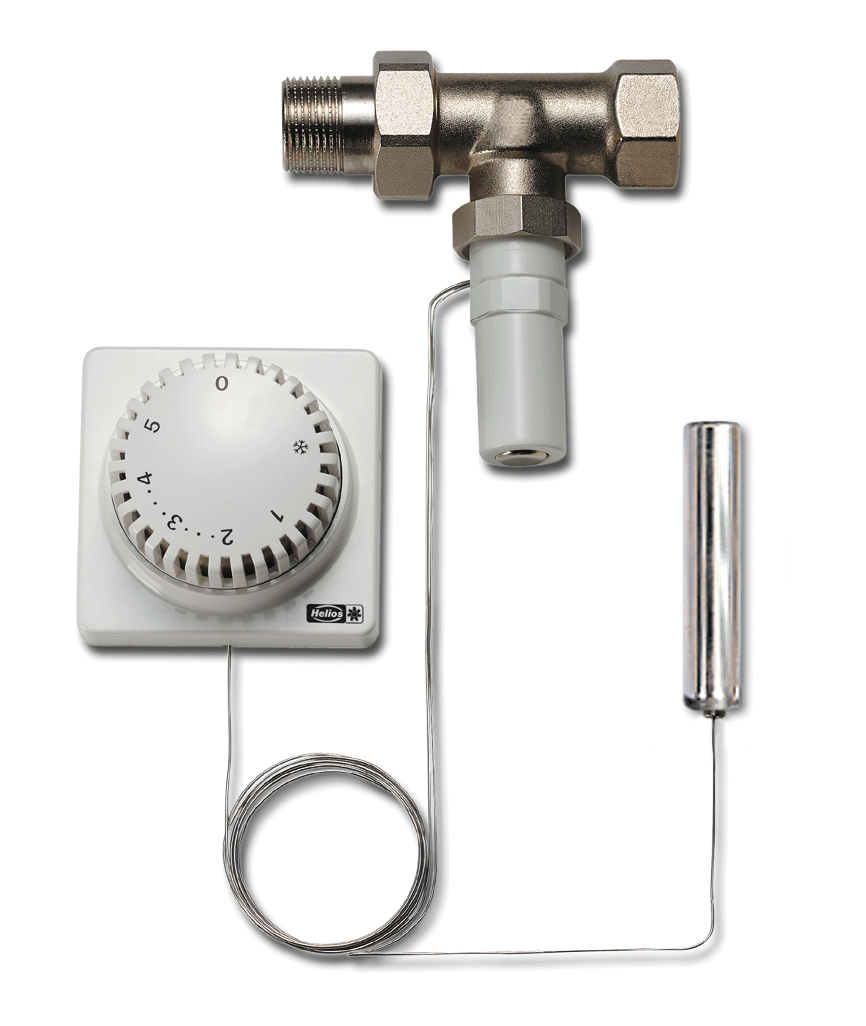

                                                                   REGULATION AUTONOME SANS POMPE DE CIRCULATION - WHST 300 T50

Ce kit comprend:
- un thermostat avec commande à distance
- une sonde de température pour gaine ou d'ambiance
- un tube capillaire de 5ml
- une vanne 3 voies

Le kit permet un soufflage à température constante ou le maintien d'une température d'ambiance constante.

Le kit ne nécessite aucune alimentation électrique. La régulation se fait automatique par variation du débit d'eau dans la batterie WHR.

La vanne 3 voies est installée sur l'entrée de la batterie eau chaude.

La circulation de l'eau est assurée par la chaudière ou autre système de chauffage.

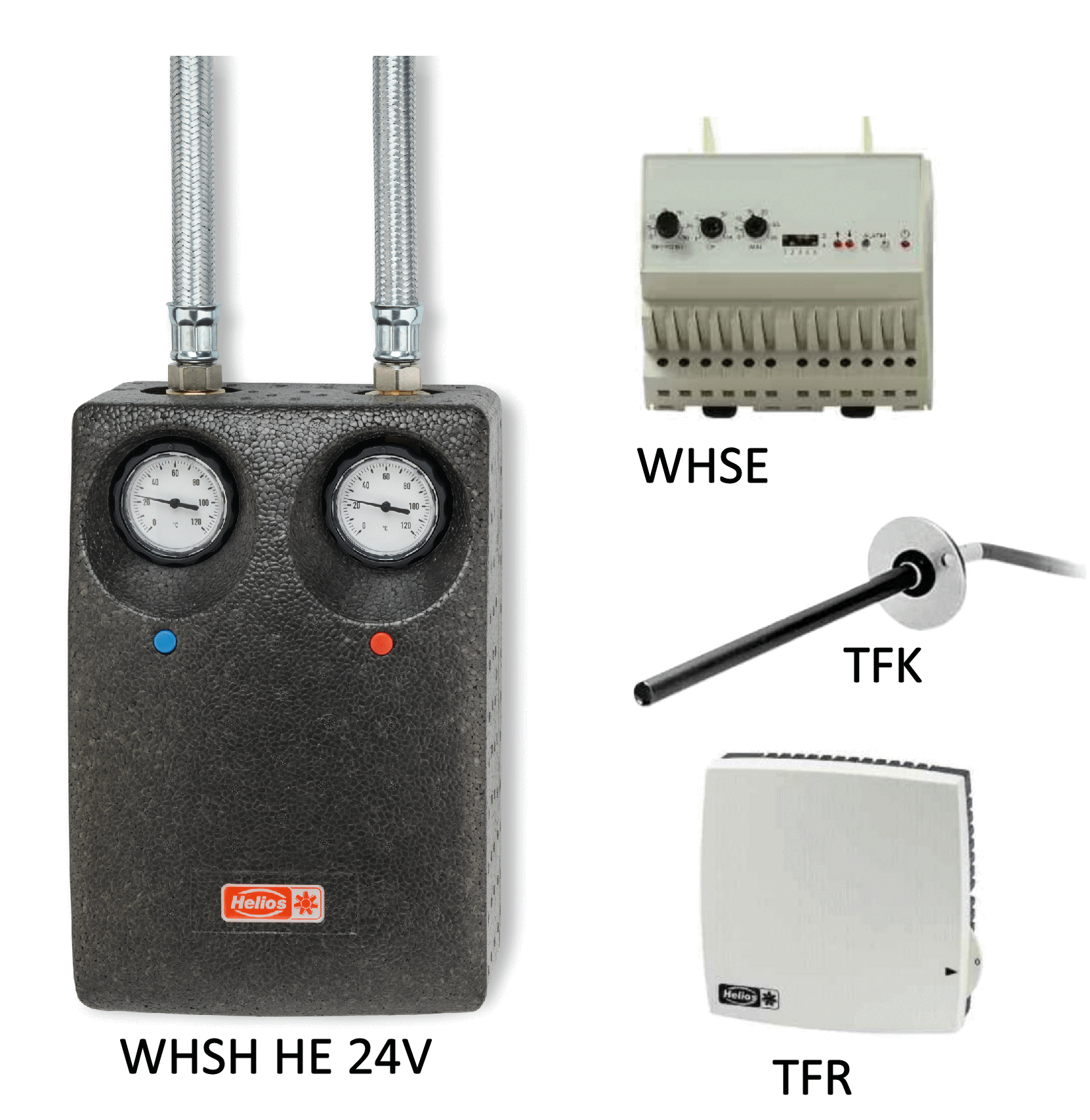

                                                                              REGULATION AUTONOME WHS HE AVEC POMPE DE CIRCULATION - Kit complet



Cette régulation se compose de
- un module hydraulique WHSH HE 24V avec pompe de circulation et vanne 3 voies avec servomoteur 24V (0-10V)
- un régulateur électronique WHSE à monter en armoire
- 2 sondes de gaine TFK
- une sonde d'ambiance TFR

Le kit permet 3 types de régulation:

Soufflage à température constante avec la sonde de gaine TFK
Température ambiante constante avec la sonde externe TFR
Température ambiante constante avec limitation de la température minimum de soufflage avec les sondes TFK et TFR.

La protection antigel de la batterie est assurée par une des sondes de gaine TFK installée dans le conduit d'air soufflé juste après la batterie

La puissance de chauffe est régulée avec l'aide d'une vanne 3 voies utilisant un servomoteur 24V (0-10V) piloté par le régulateur WHSE. Celui-ci délivre des impulsions dont l'intensité varie proportionnellement à la différence entre la température de consigne et la température réelle.

Le module hydraulique livré prémonté se compose de :

- une pompe de circulation
- une vanne 3 voies avec servomoteur 24V
- 2 tuyaux métalliques pour le raccord sur la batterie inclus joint d'étanchéité.
- 2 raccords de réduction, laiton 3/4" - 1"

Le régulateur électronique WHSE se monte en armoire et donne les fonctions suivantes

- point de consigne pour fonctionnement à température constante
- température minimum de soufflage
- Sélection du type de régulation
- Voyant de fonctionnement et de servomoteur
- Antigel: alarme et reset.

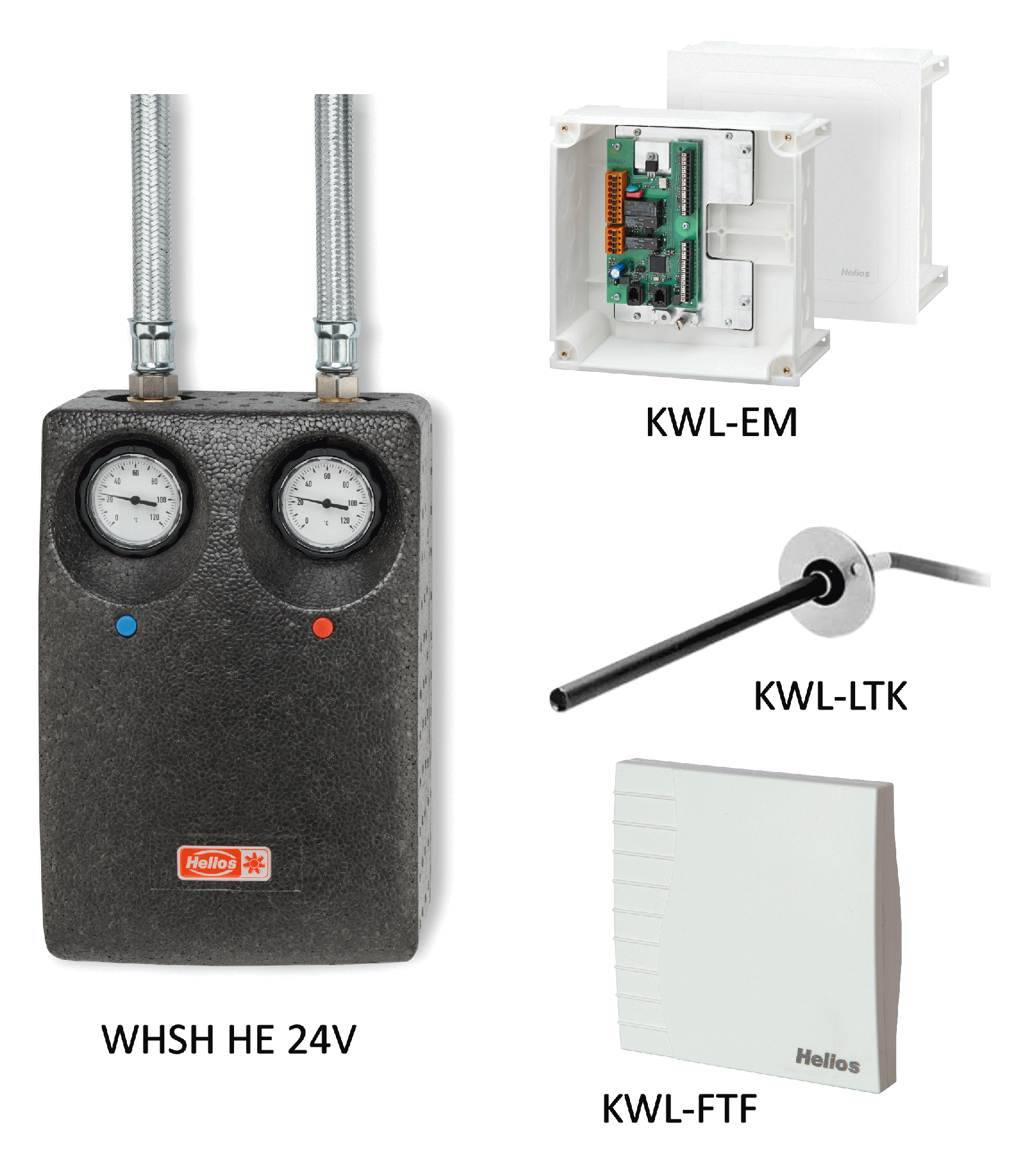

                                                      REGULATION SPECIFIQUE AUX VMC HELIOS EASYCONTROLS - Kit à composer



Cette régulation se compose de:

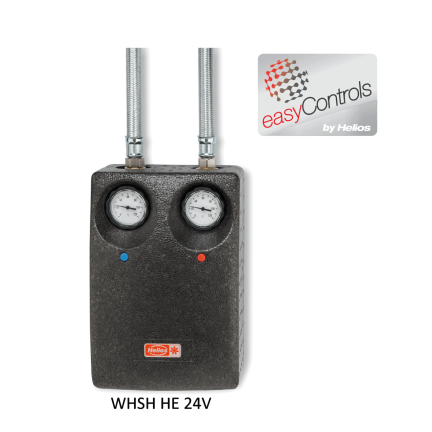

- un module hydraulique WHSH HE 24V avec pompe de circulation et vanne 3 voies avec servomoteur
 24V (0-10V)

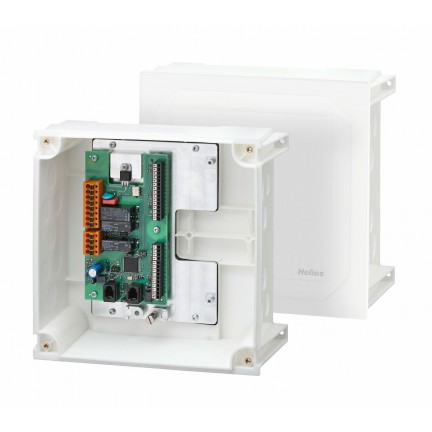

- un module d'extension KWL-EM

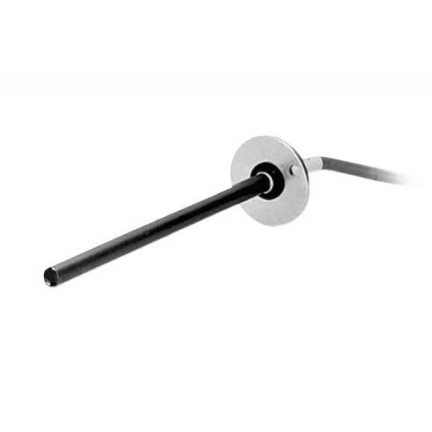

- 2 sondes de gaine KWL-LTK

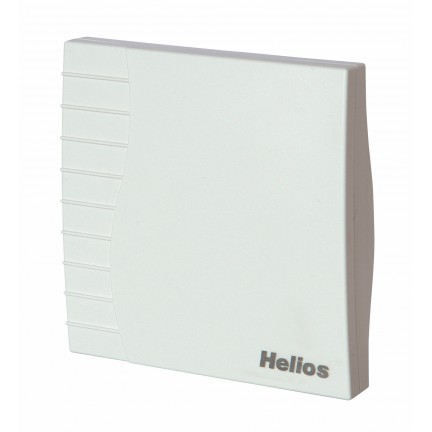

- 1 sonde d'ambiance KWL- FTF

Le module KWL-EM est indispensable car il sert de relai pour le raccordement de la batterie sur la régulation EasyControls.

La régulation EasyControls permet un soufflage à température constante avec la sonde KWL-LTK ou le maintien d'une température d'ambiance constante avec la sonde KWL FTF .

EasyControls donne également la possibilité de paramétrer différentes températures consigne suivant une programmation hebdomadaire.

La protection antigel de la batterie est assurée par une des sondes de gaine TFK installée dans le conduit d'air soufflé juste après la batterie.
