Description
Le plénum de sol est prévu pour être scellé en dalle béton. On peut y raccordement au maximum 2 conduits flexpipe 75 et une grille de ventilation Helios FRS-BGS.

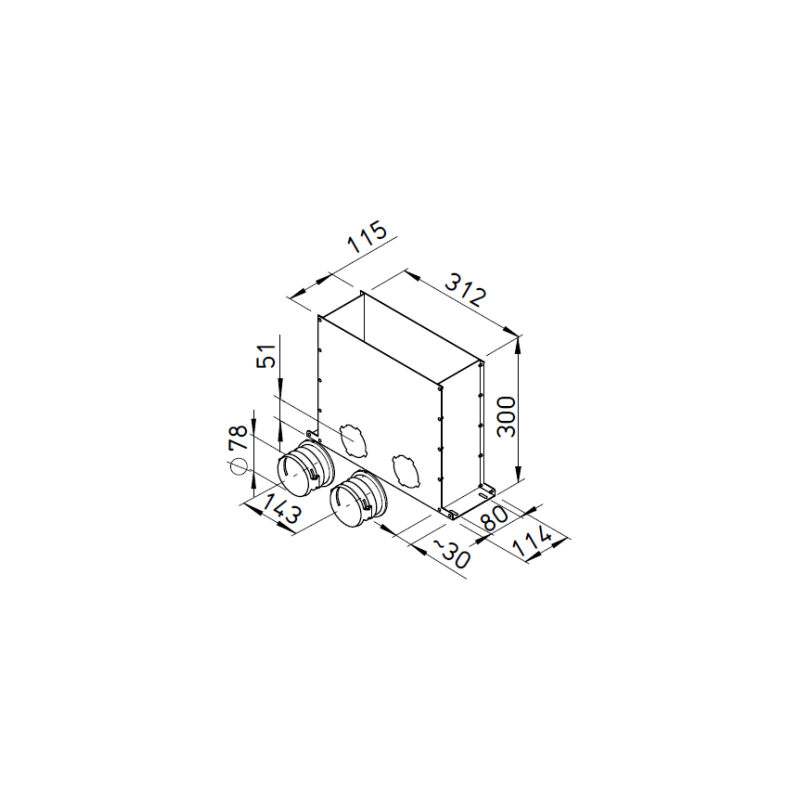

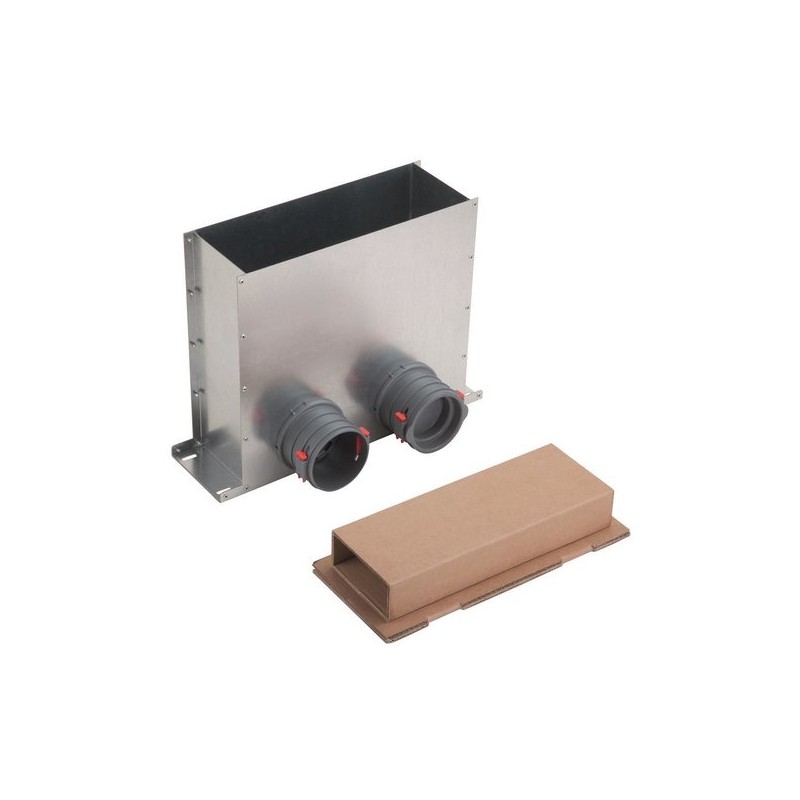

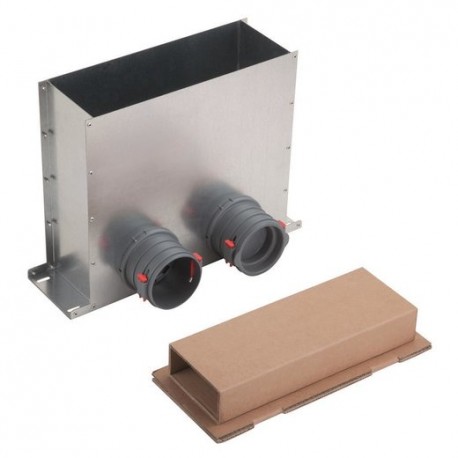

Accessoires fournis avec le caisson
|
2 raccords DN 75
|
4 clips anti-arrachement pour piquages ronds
|
1 bouchon avec joint pour piquage non utilisé
|
Raccordement des conduits PEHD

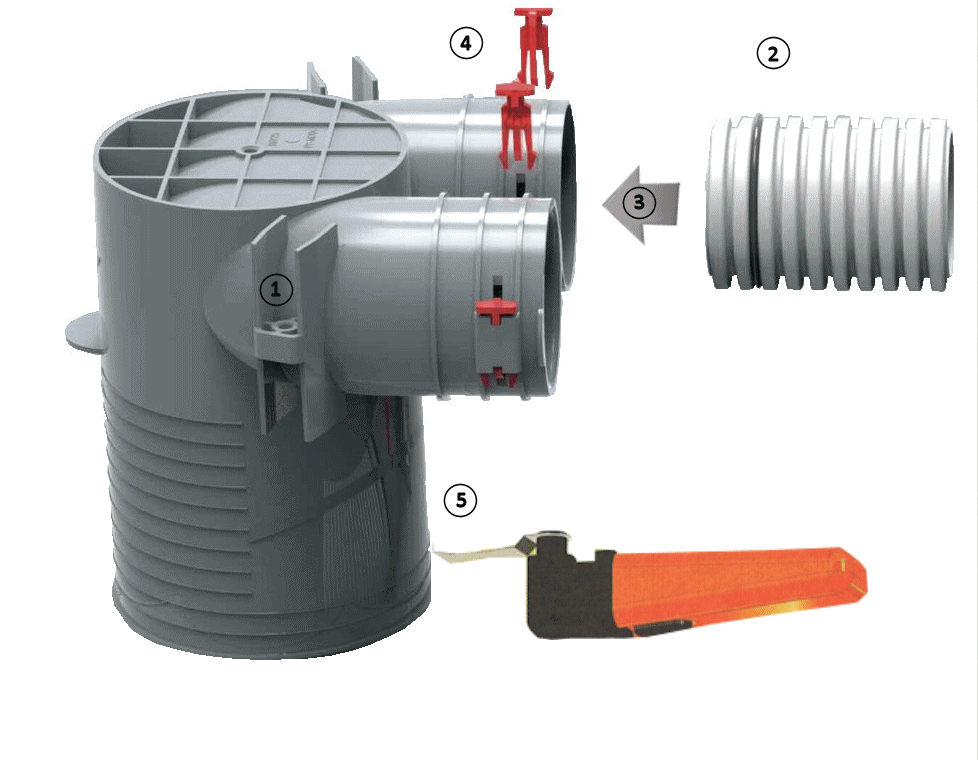

ETAPE DE MONTAGE
1. Fixer le plénum à la paroi en positionnement 2 vis dans les trous des pattes de fixation.
2. Placer le joint torique DN 75 dans la deuxième annelure du conduit Flexpipe 75. Bien vérifier le positionnement du joint car il garantit l'étanchéité du raccord.
3. Insérer le conduit dans le piquage rond jusqu'à la butée. Lubrifier le joint et l'intérieur du piquage avec de l'eau savonneuse si l'emboîtement est difficile.
4. Mettre en place les clips anti-arrachement pour le maintien du conduit.
5. Mettre en place le plafond ou la cloison en laissant dépasser le plénum puis le couper à la bonne hauteur
Nous vous conseillons de fermer le plénum avec le bouchon fourni le temps des travaux pour le protéger de la poussière.
