Description

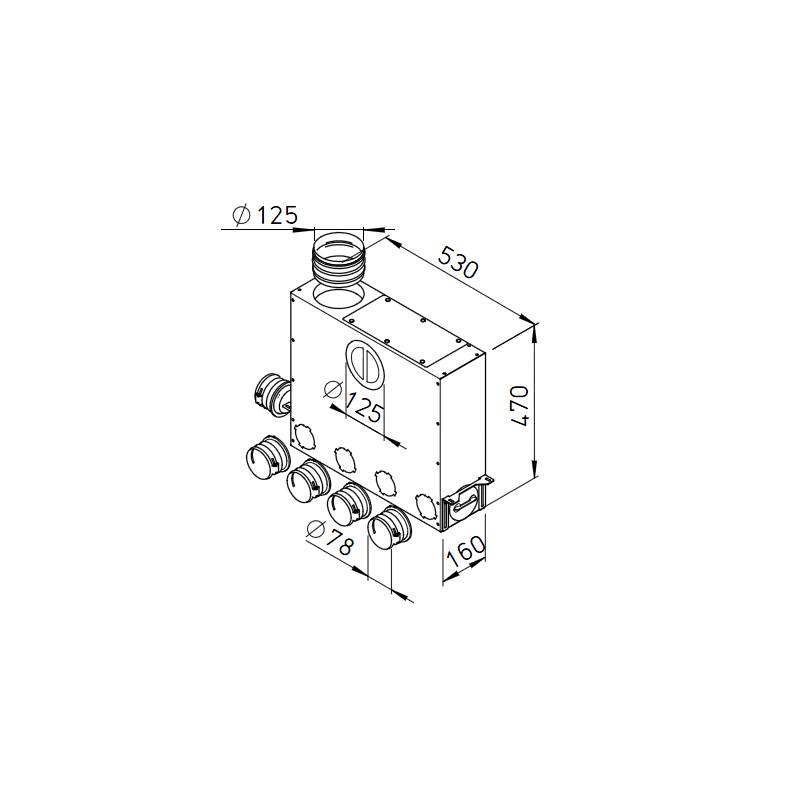

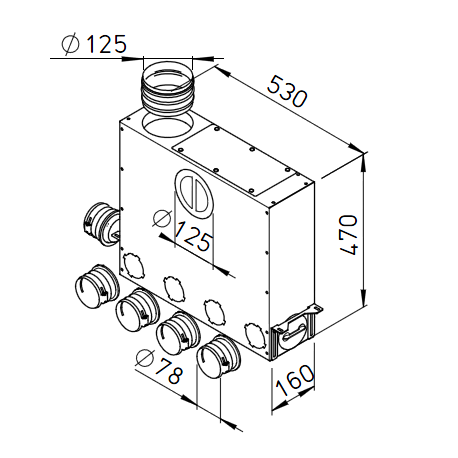

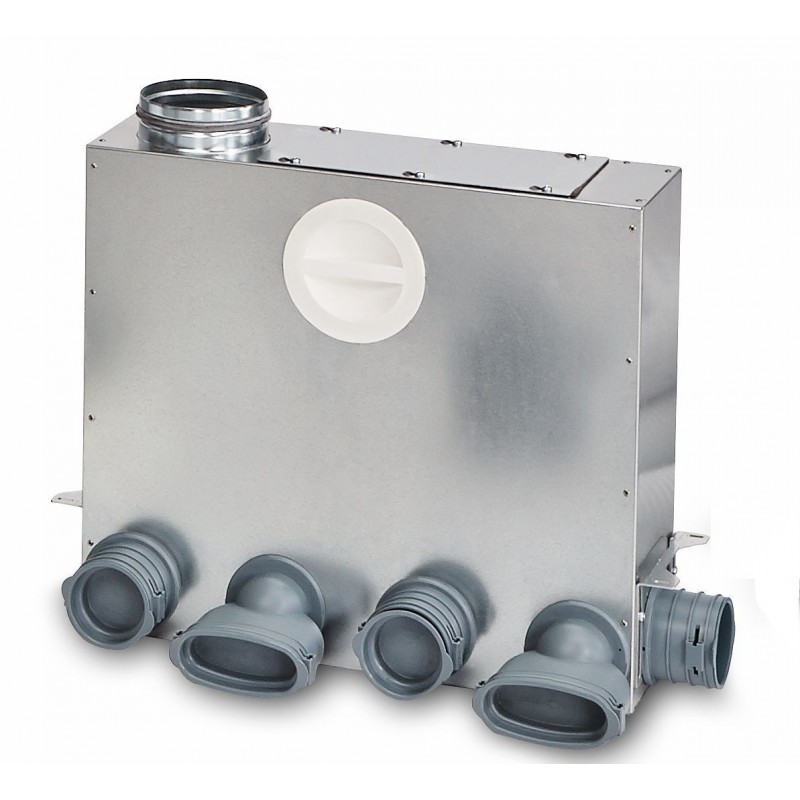

Le caisson Flexpipe-Helios est un caisson en tôle acier galvanisé, avec un revêtement intérieur insonorisant d'une épaisseur de 2cm. L'intérieur du caisson est accessible par une trappe de visite.
Le caisson est équipé de 10 ouvertures pour le raccordement maximum de 5 conduits Flexpipe 75.
Accessoires fournis avec le caisson
|

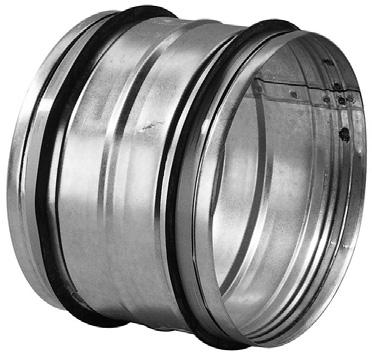

1 manchon DN 125 pour raccordement sur réseau primaire
|
1 bouchon DN 125
|
5 piquages ronds avec joint pour conduit Flexpipe75
|
|
10 clips anti-arrachement
|
2 bouchons avec joint pour piquages non utilisé
|
5 couvercles à baïonnettes pour ouvertures non utilisées
|
Fixation du caisson
Le caisson est fourni avec 4 équerres de fixation qui se vissent directement sur le caisson, on utilise alors une rondelle d'étanchéité pour éviter toute fuite d'air par le système de fixation. Il y a aussi la possibilité de faire reposer le caisson sur des suspentes.
 |
 |
Montage des piquages ronds sur le caisson
| 1. Placer le symbole "ouvert" du piquage rond face au marque sur la tôle du caisson. 2. Emboîter le piquage dans l'ouverture du caisson jusqu'à la compression du joint caoutchouc au contact de la tôle  |
3. Tourner le piquage rond dans le sens des aiguilles d'une montre jusqu'au symbole "vérouiller". Le piquage est maintenant fixé au caisson.
|
 |
4. Placer le joint torique DN 75 dans la deuxième annelure du conduit Flexpipe 75. Bien vérifier le positionnement du joint car il garantit l'étanchéité du raccord. 5. Insérer le conduit dans le piquage rond jusqu'à la butée. Lubrifier le joint et l'intérieur du piquage avec de l'eau savonneuse si l'emboîtement est difficile. 6. Mettre en place les clips anti-arrachement pour le maintien du conduit. |
