KIT puits canadien 2x50ml avec regard

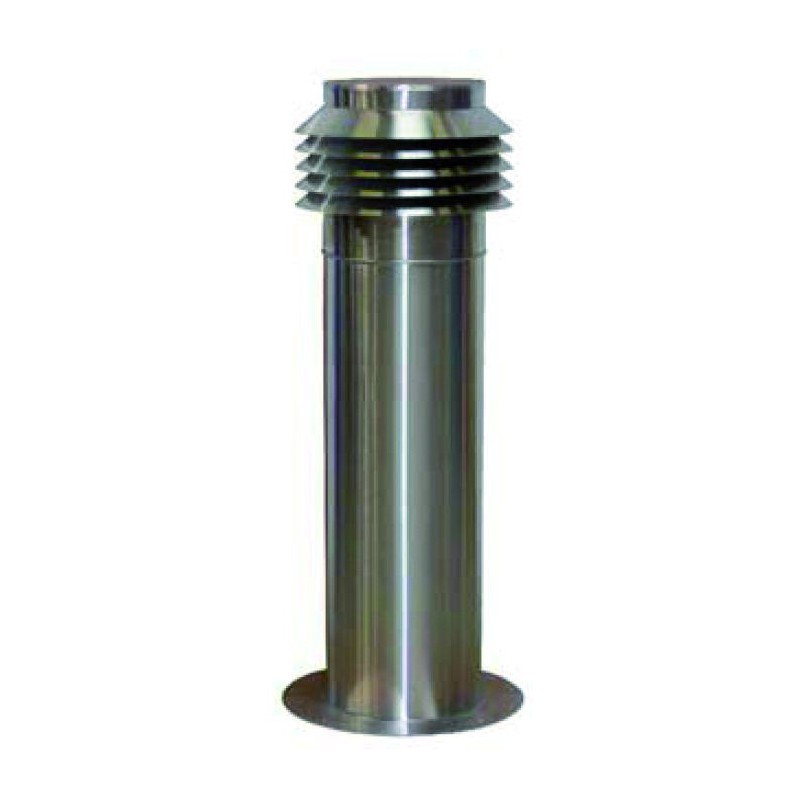

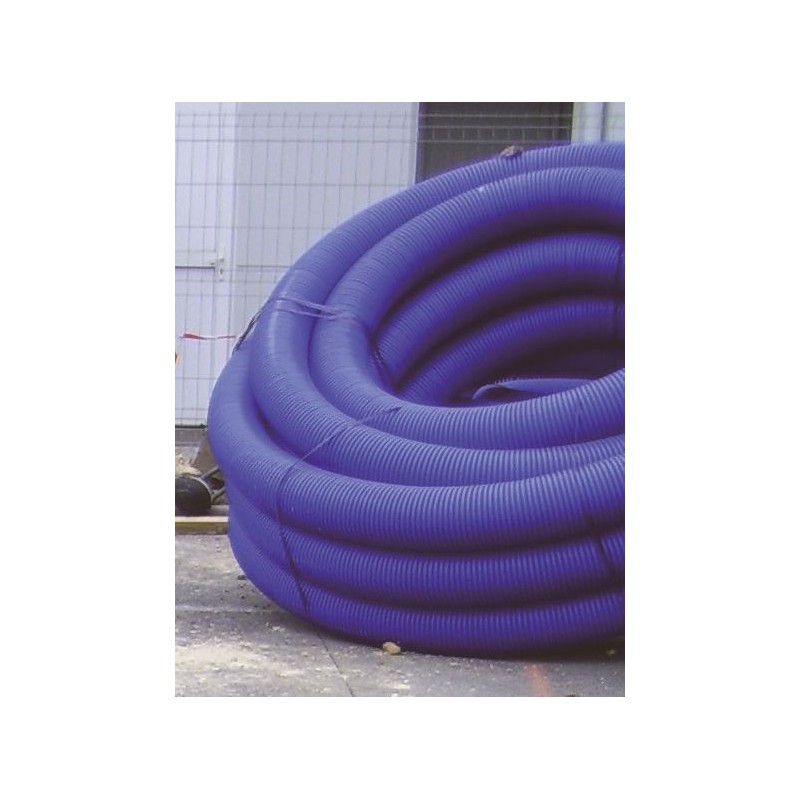

Kit complet avec borne de prise d'air DN315mm, 100ml de collecteur géothermique (2 couronnes de 50ml) et un regard étanche DN ext. 353mm /DNint.300mm pour la récupération des condensats.

x 4


2 684,16 €


x 4


257,28 €



575,04 €


x 2


40,32 €



50,88 €


6 162,24 €

Description du pack

Avantage

  • Regard modulaire sur mesure et étanche
  • Parfaitement adapté aux collecteurs géothermique Helios
  • Montage selon la configuration du chantier
  • permet un accès pour le nettoyage et l'évacuation des condensats par une pompe (ass)
  • Assemblage par simple emboîtement avec joints

Informations

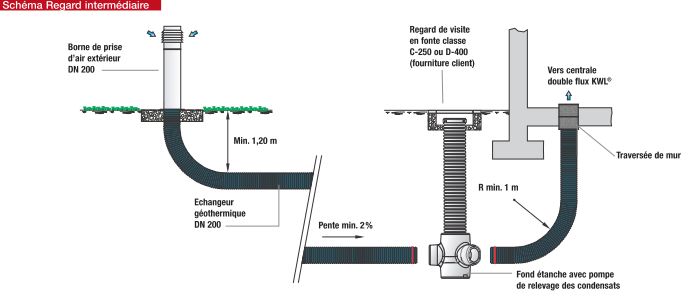

Un puits canadien doit être posé dans le sol avec une pente régulière de 2% minimum pour permettre une évacuation des condensats.

Si le terrain ne le permet pas, l'utilisation d'un regard étanche placé entre la borne de prise d'air et le bâtiment devient indispensable. il permettra également d'accéder au réseau de nettoyage.

Montage des éléments

Contenu du pack

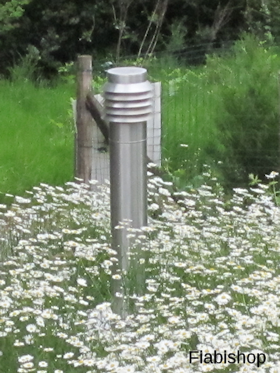

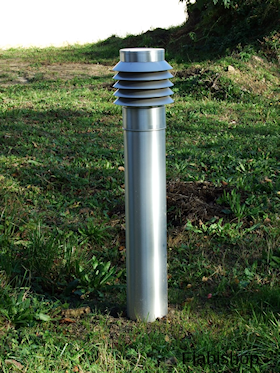

Prise d'air puits canadien à air

Description

  • Le raccordement du collecteur géothermique Dn 200 à la borne est réalisée par simple emboitement.
  • Fixation de la borne sur une dalle en béton ou maintenue par des pavés posés sur la bride extérieure.
  • Avec filtre à poche classe G3. Evite l'aspiration de poussières et d'insectes.
  • La liaison entre le capuchon à lamelles et le tube encastré est réalisé par emboîtement.

Plage de débits

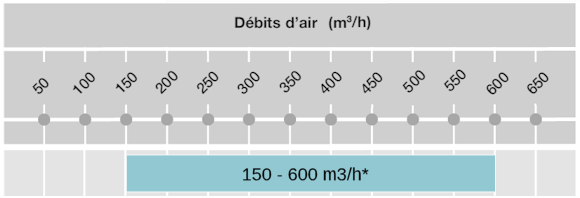

Le diamètre de la borne de prise d'air est adapté pour des débits compris entre :


*Débits indiqués pour 100 Pa de perte de pression, en base
Pour débits supérieurs, sélectionner borne de diamètre supérieur.

Périodicité remplacements filtres

Tous les 6 mois de fonctionnement.

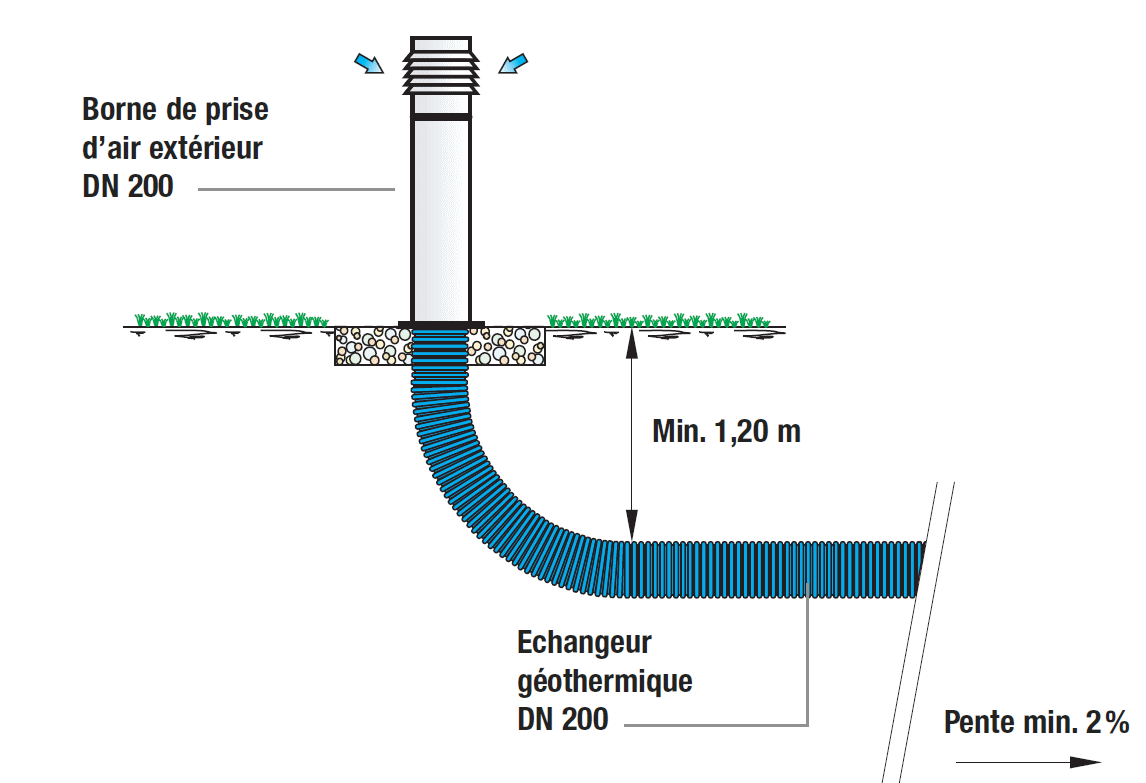

Montage de la borne

Si la récupération des condensats est effectuée par un regard proche du bâtiment ou par un siphon en sous sol :

Dossier complémentaire

https://www.fiabitat.com/dossiers/le-puits-canadien-a-la-loupe/

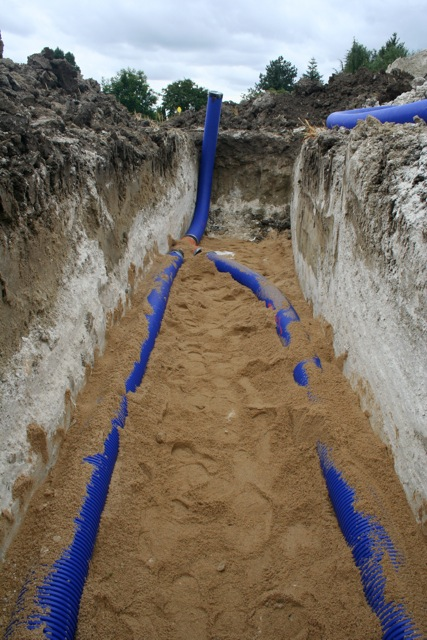

Photos installations

Caractéristiques

  • Faible résistance au passage de l'air. Conduit aéraulique spécialement conçu pour être enterré.
  • Nettoyage facilité. Répond à la norme DIN 1946-6 (VDI 6022).
  • 100 % sans dégagement de solvant.
  • Le collecteur doit reposer sur un lit de sable stabilisé et être recouvert de 20-30 cm de sable 0-4 mm compacté. La tranchée doit être remblayée de préférence avec de la terre. La longueur totale du collecteur doit être minimum 40m.

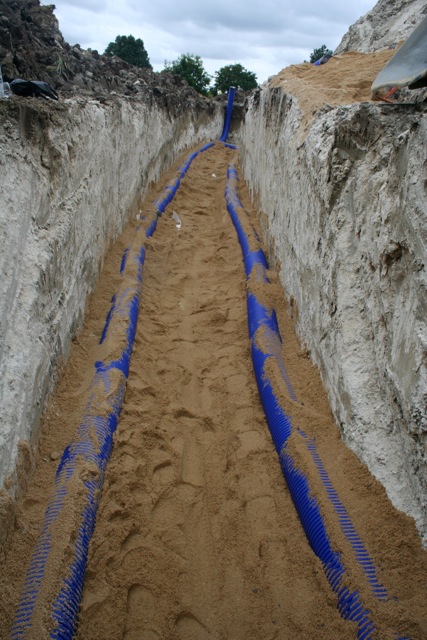

Photos installations

Description :

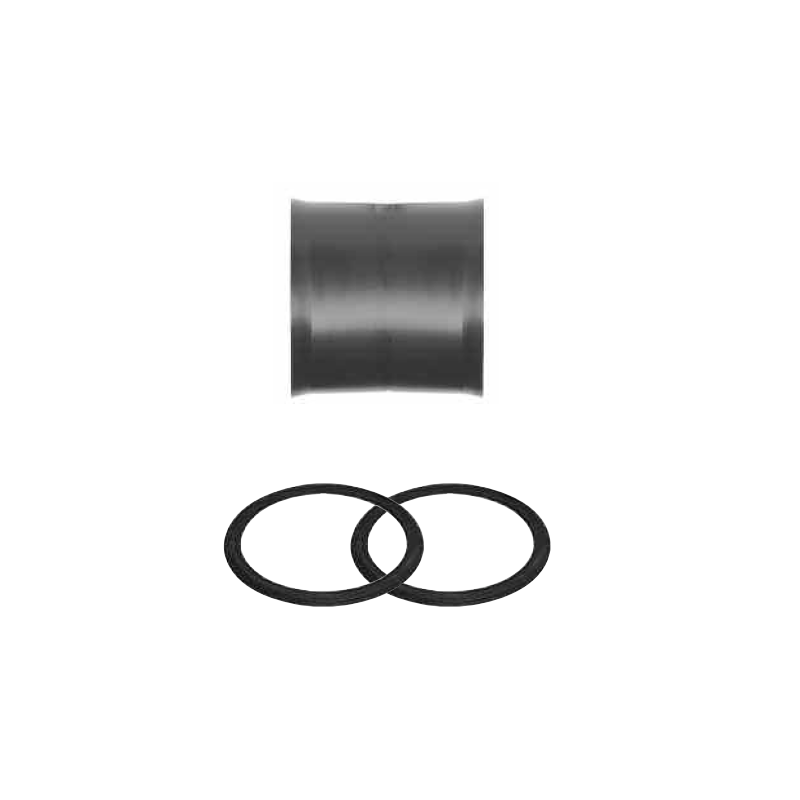

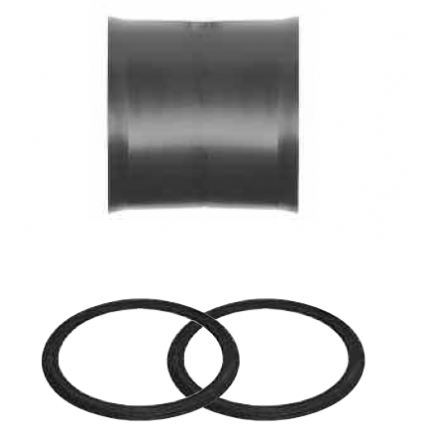

Manchon femelle moulé en PP DN200, livré avec 2 joints profilés DN200

Classe d'étanchéité IP68

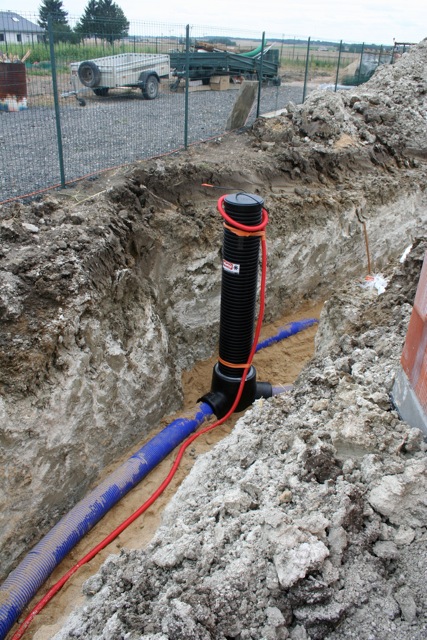

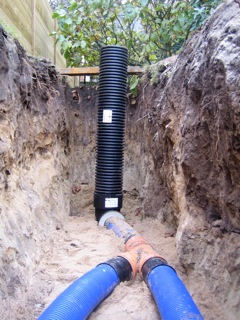

Photos d'installation :

Culotte de dérivation

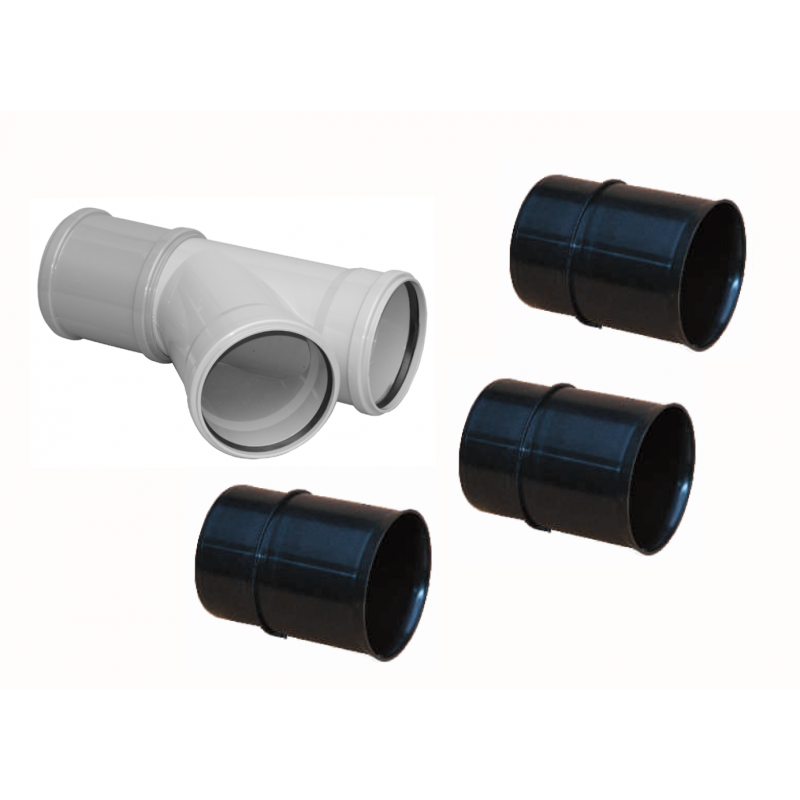

- Culotte à 45° en PVC DN 200
- Equipée de 3 manchons femelles avec joints à lèvres

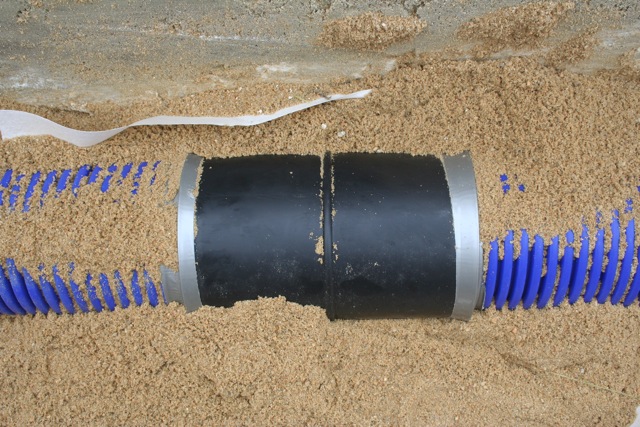

Raccord de liaison étanche

- En polypropylène pour l'assemblage du conduit géothermique avec la culotte de dérivation
- Classe d'étanchéité de l'ensemble IP 68
- Livré avec un joint profilé DN 200

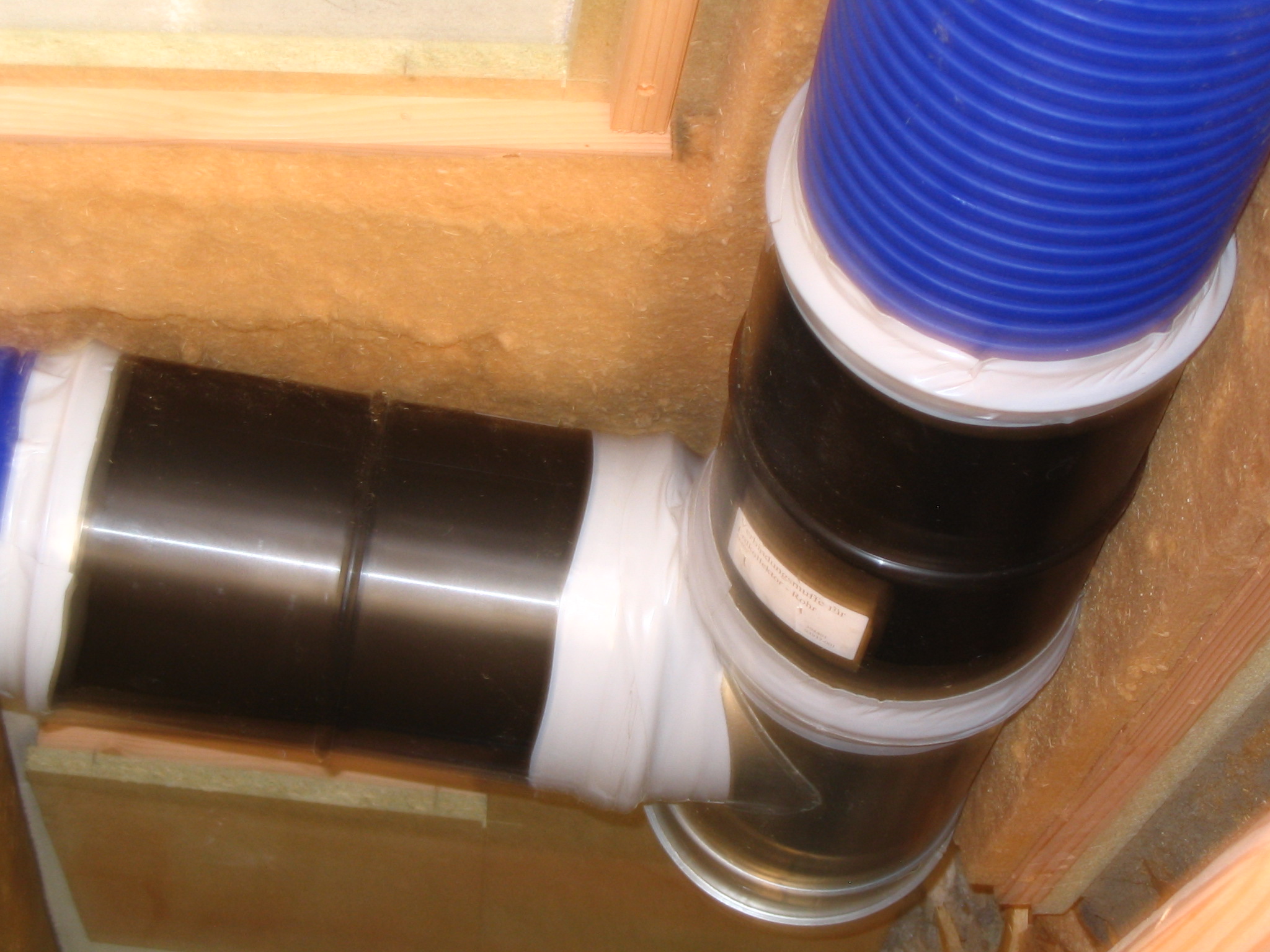

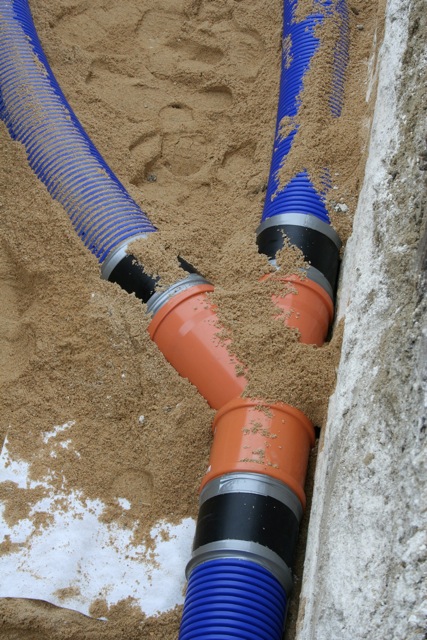

photos d'installation

Description :

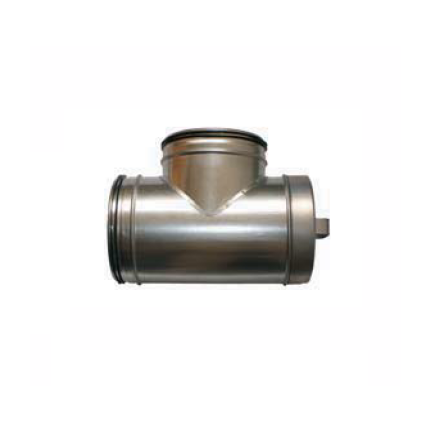

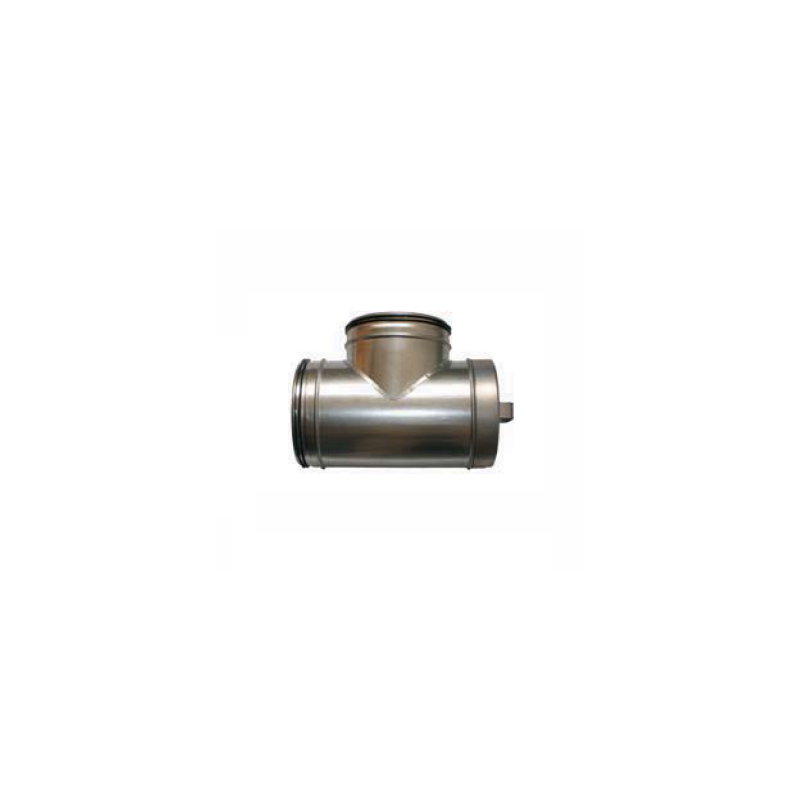

Té en DN 200 en galvanisé

Livré avec un couvercle de fermeture

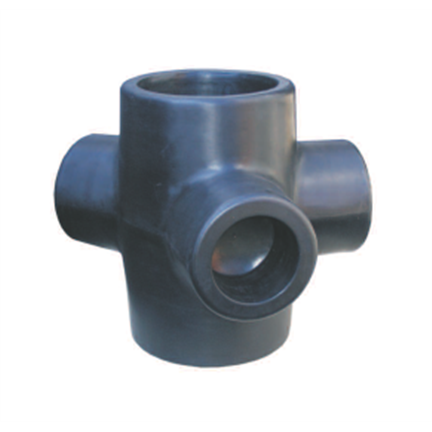

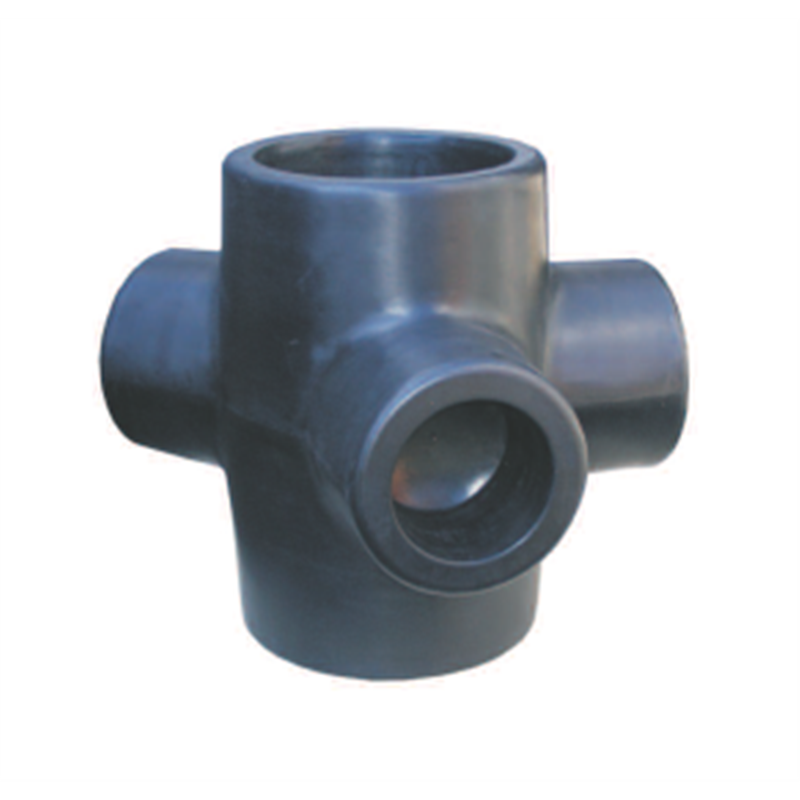

Fond de regard étanche pour puits canadien

Le puits canadien à air LEWT est une solution écologique et économique de récupération d'énergie en complément des double-flux.
- Parfaitement adapté aux collecteurs géothermiques Helios DN 200
- Montage pour toutes les configurations de terrain
- Permet un accès pour le nettoyage et l'évacuation des condensats par une pompe (accessoire)
- Assemblage par simple emboîtement avec joints profilés.

Composition standard du regard:

• Tube rigide coextrudé en polyéthylène de qualité alimentaire DN 300int. Annelé à l'extérieur et lisse à l'intérieur. Paroi intérieure antistatique. Livré en barre droite de 2m de long. DN ext 353mm/DN int. 300mm
• Fond de regard étanche en polyéthylène moulé de qualité alimentaire. 1 piquage ouvert DN 354mm pour le tube PEHD DN 300 et 3 piquages obturés DN 200m pour les conduits géothermiques DN 200.
• Couvercle de fermeture moulé en polypropylène. Se pose par clipsage sur le tube PEHD DN 300

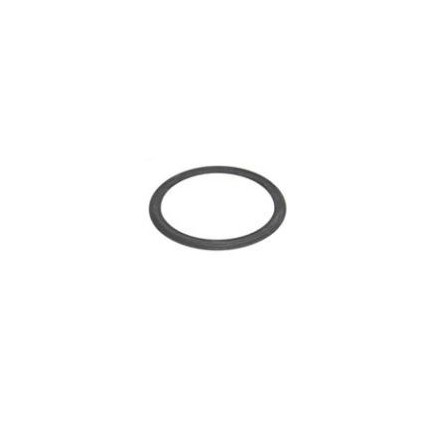

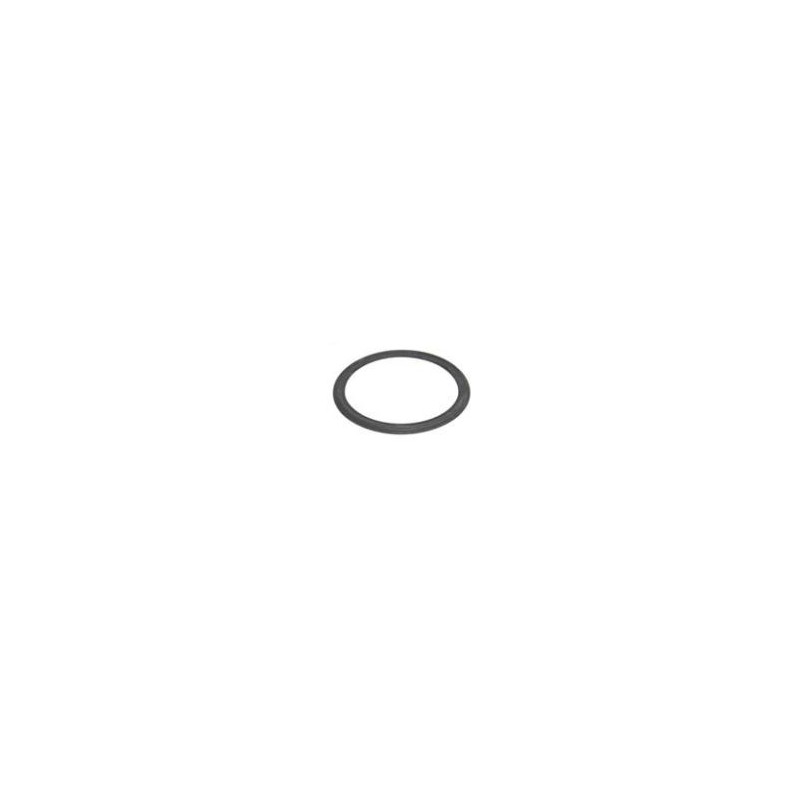

• 3 joints profilés DN 200 et 1 joint profilé DN 300

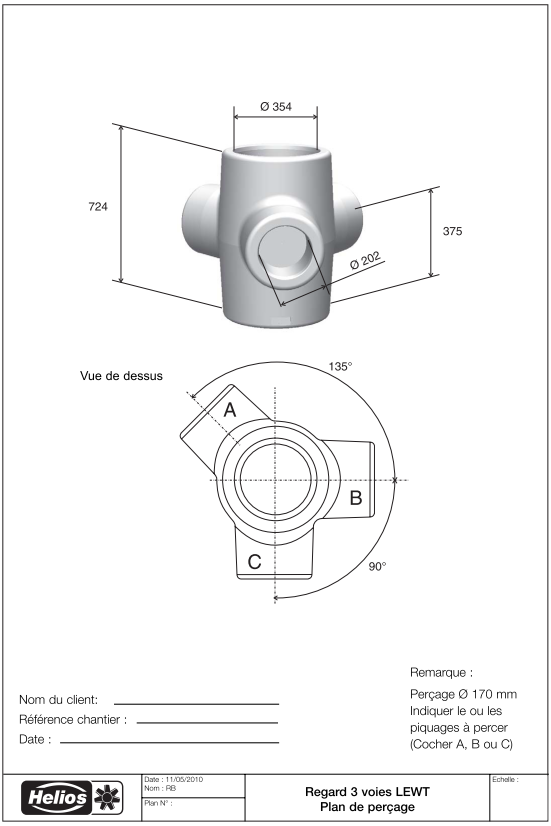

Important : les piquages DN 200 du regard vous donnent le choix entre deux types d'angle : 90 ou 135°. Lors de votre commande, n'oubliez pas de nous indiquer la lettre des piquages que vous souhaitez percer, cela sera fait en usine par Helios. Plan de perçage du regard



Assemblage des éléments

Le tube DN 300 est mis à longueur sur le chantier par sciage, la coupe doit être réalisée dans le creux de l'annelure, l'ébavurage des chants est faite avec un petit rabot. Vérifier que les pièces sont propres, positionner le joint dans la première annelure du tube DN 300, repérer la profondeur d'emboîtement, lubrifier l'intérieur du manchon et le joint (avec de l'eau savonneuse par exemple) puis emboîter immédiatement les pièces à la maison ou avec une barre à mine en prenant soin d'intercaler une cale en bois.

Le regard doit être posé sur un fond de fouille stabilisé et sur une couche compacte de 15cm de sable.

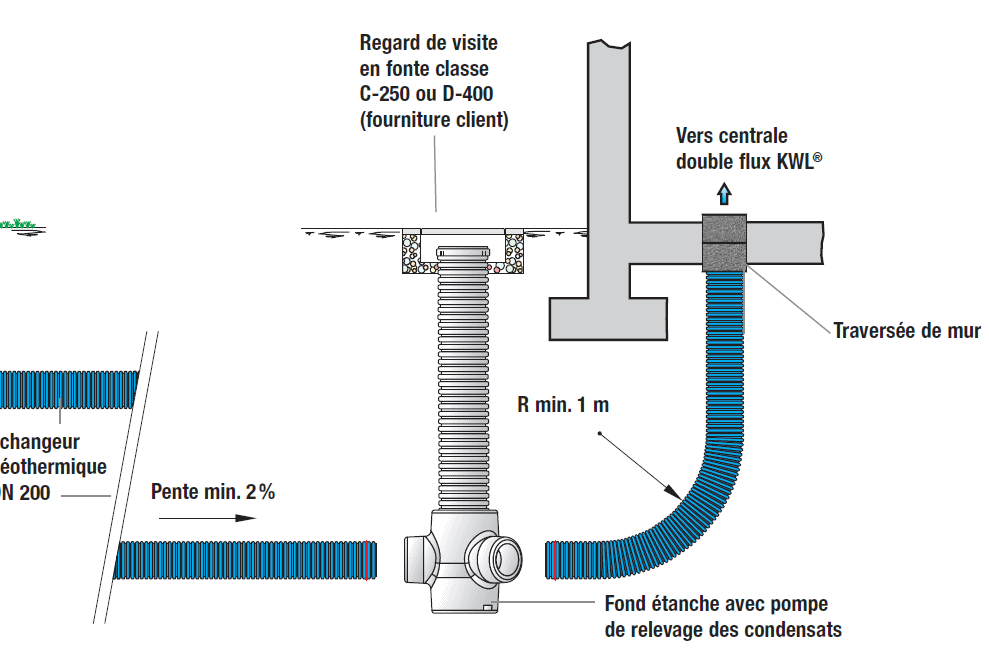

Il faut prévoir un regard de visite avec plaque en fonte, classe C-250 ou D-400 selon la charge, en protection du regard étanche et afin de limiter les déperditions de chaleur

Garantie matériel

Voir ici.

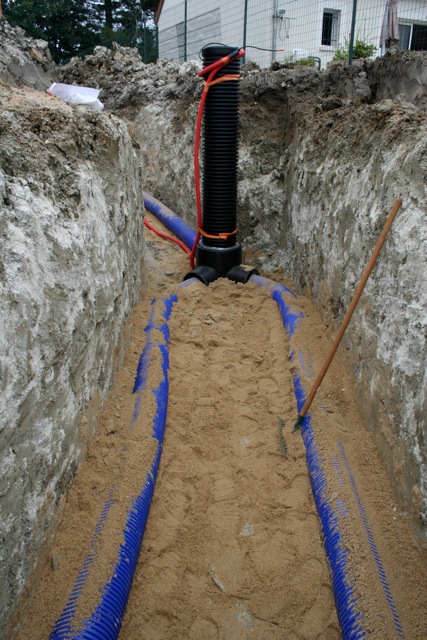

Photos installations

Description :

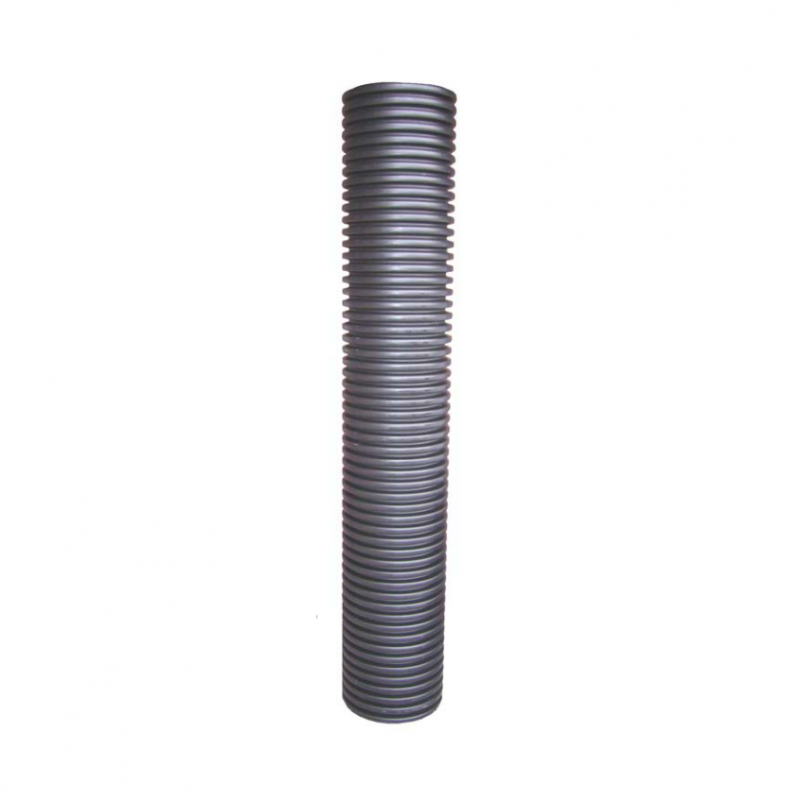

  • Tube rigide coextrudé en polyéthylène de qualité alimentaire DN300 mm
  • Annelé à l'extérieur
  • Paroi int lisse et antistatique

Assemblage :

  • Le tube est mis à la longueur par sciage, la coupe doit être réalisé dans le creux de l'annelure
  • Vérifier que les pièces sont propres, positionner le joint dans la 1er annelure, lubrifier l'intérieur du manchon et le joint
  • Emboiter immédiatement les pièces à la main ou avec une barre à mine et d'une cale en bois

Photo d'installation :

Description :

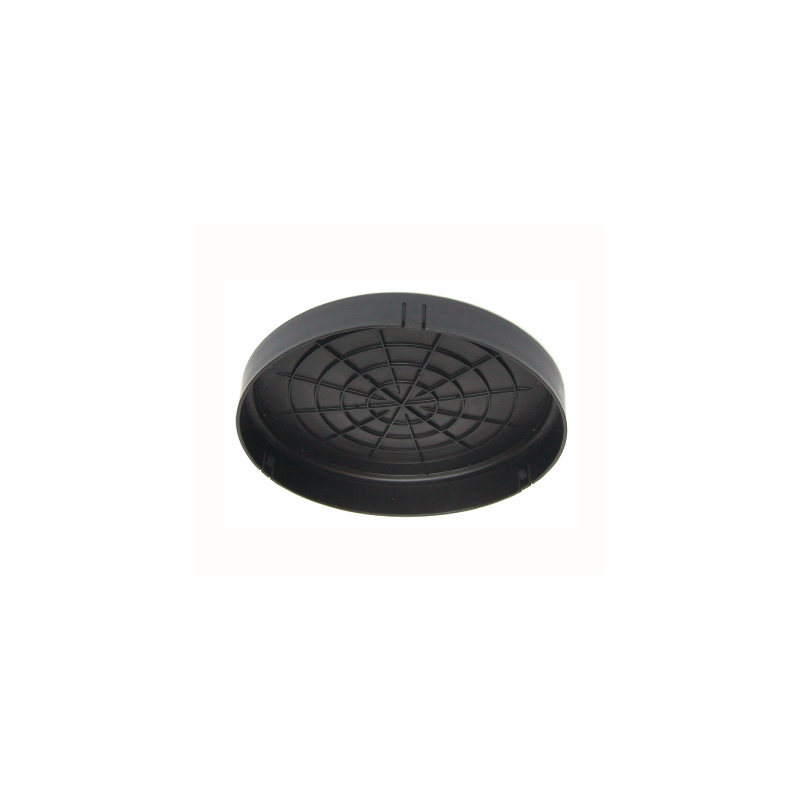

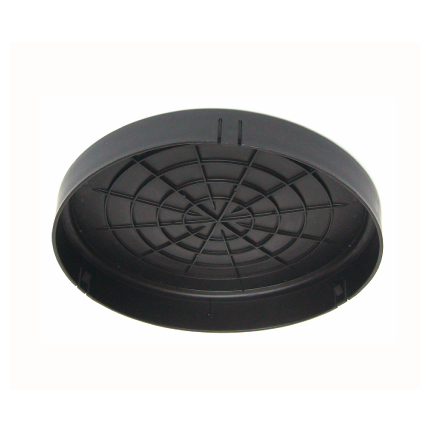

  • Tampon moulé en PP pour la fermeture du regard étanche
  • Se pose par clipsage en bout du tube rigide sur la partie supérieur du regard
  • Le tampon doit toujours être recouvert par une plaque en fonte, il n'est pas conçu pour supporter une charge lourde.

Placement des joints dans les annelures des tubes:

- DN 300 = 1ere annelure
- DN 200 = 2e annelure

Bande PE rétractable - étanchéité conduits PEHD / Plenum-répartiteur

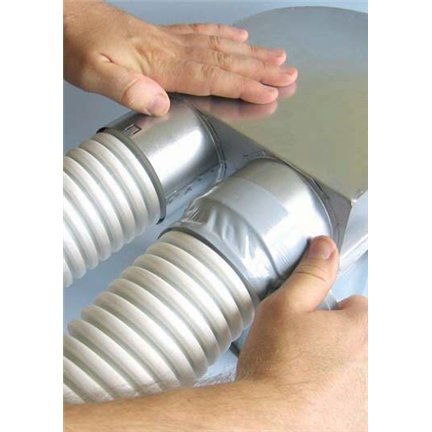

La bande PE rétractable KSB-Helios est utilisée pour améliorer l'étanchéité des réseaux au niveau de chaque raccord. Il faut s'assurer que le conduit est bien mis en place avant de le recouvrir avec la bande car celle-ci est difficile à enlever.

A utiliser pour :

  • Etancher des raccords entre conduits et membrane d'étanchéité à l'air
  • Etancher les conduits de puits canadien
  • Etancher les conduits PEHD sur des répartiteurs métalliques



En option sur les raccords Isopipe


Obligatoire pour les raccords DN 75 sur plénum en acier galvanisé.
