KIT puits canadien à air 2x50ml avec siphon

Kit complet avec borne de prise d'air DN315mm, 100ml de collecteur géothermique (2 couronnes de 50ml en parallèle) et  un siphon à disposer en sous sol pour la récupération des condensats.

5 992,32 €

Description du pack

KIT puits canadien à air 2x50ml avec siphon

Le puits canadien à air LEWT est une solution écologique et économique de récupération d'énergie en complément des double-flux.
- Préchauffe l'air en saison froide
- Evite le givrage de l'échangeur à plaques de la double flux
- Rafraîchit l'air en saison chaude.

Important : les piquages DN 200 du regard vous donnent le choix entre deux types d'angle : 90 ou 135°. Lors de votre commande, n'oubliez pas de nous indiquer la lettre des piquages qui vous souhaitez percer, cela sera fait en usine par Helios. Plan de perçage du regard.

Informations

Un puits canadien doit être posé dans le sol avec une pente régulière de 2% minimum pour permettre une évacuation des condensats.

Si le terrain ne le permet pas, l'utilisation d'un regard étanche placé entre la borne de prise d'air et le bâtiment devient indispensable. il permettra également d'accéder au réseau de nettoyage.

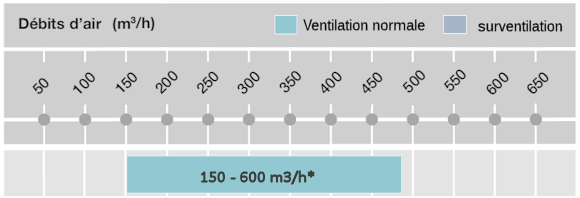

Plage de débits

La longueur des collecteurs géothermiques est adapté pour des débits compris entre :


*Débits indiqués pour 100 Pa de perte de pression, en base
Pour débits supérieurs, il sera nécessaire d'ajouter des collecteurs.

Périodicité remplacements filtres

Tous les 6 mois de fonctionnement.

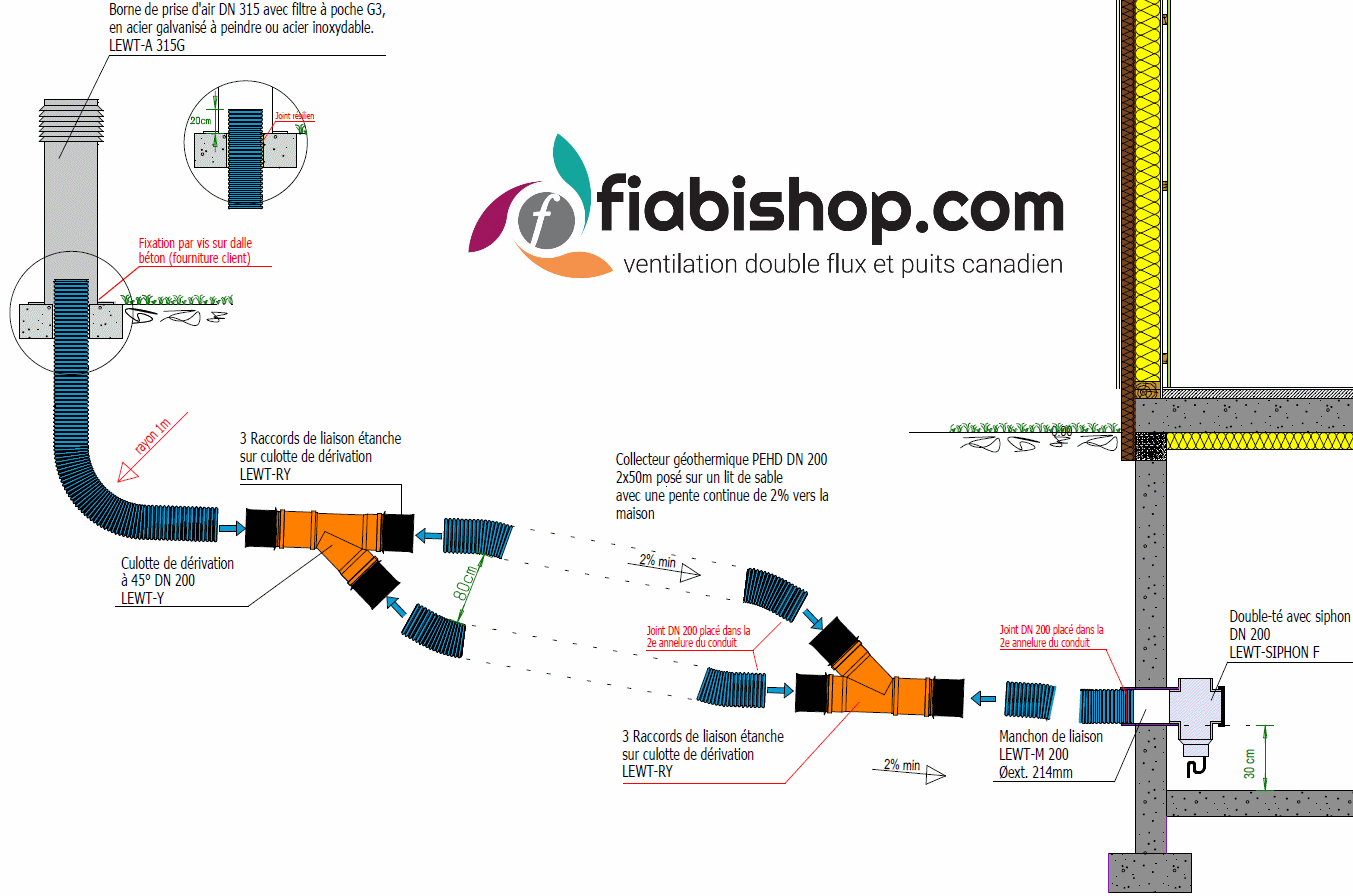

Schéma de principe



Garantie matériel

Voir ici.

Photos installations

Contenu du pack

Prise d'air puits canadien à air

Description

  • Le raccordement du collecteur géothermique Dn 200 à la borne est réalisée par simple emboitement.
  • Fixation de la borne sur une dalle en béton ou maintenue par des pavés posés sur la bride extérieure.
  • Avec filtre à poche classe G3. Evite l'aspiration de poussières et d'insectes.
  • La liaison entre le capuchon à lamelles et le tube encastré est réalisé par emboîtement.

Plage de débits

Le diamètre de la borne de prise d'air est adapté pour des débits compris entre :


*Débits indiqués pour 100 Pa de perte de pression, en base
Pour débits supérieurs, sélectionner borne de diamètre supérieur.

Périodicité remplacements filtres

Tous les 6 mois de fonctionnement.

Montage de la borne

Si la récupération des condensats est effectuée par un regard proche du bâtiment ou par un siphon en sous sol :

Dossier complémentaire

https://www.fiabitat.com/dossiers/le-puits-canadien-a-la-loupe/

Photos installations

Caractéristiques

  • Faible résistance au passage de l'air. Conduit aéraulique spécialement conçu pour être enterré.
  • Nettoyage facilité. Répond à la norme DIN 1946-6 (VDI 6022).
  • 100 % sans dégagement de solvant.
  • Le collecteur doit reposer sur un lit de sable stabilisé et être recouvert de 20-30 cm de sable 0-4 mm compacté. La tranchée doit être remblayée de préférence avec de la terre. La longueur totale du collecteur doit être minimum 40m.

Photos installations

Description :

Manchon femelle moulé en PP DN200, livré avec 2 joints profilés DN200

Classe d'étanchéité IP68

Photos d'installation :

Culotte de dérivation

- Culotte à 45° en PVC DN 200
- Equipée de 3 manchons femelles avec joints à lèvres

Raccord de liaison étanche

- En polypropylène pour l'assemblage du conduit géothermique avec la culotte de dérivation
- Classe d'étanchéité de l'ensemble IP 68
- Livré avec un joint profilé DN 200

photos d'installation

Descriptif :

Double Té DN 200 en acier galvanisé avec joints à lèvre pour raccordement sur traversée de mur.

Dimension :

Bande PE rétractable - étanchéité conduits PEHD / Plenum-répartiteur

La bande PE rétractable KSB-Helios est utilisée pour améliorer l'étanchéité des réseaux au niveau de chaque raccord. Il faut s'assurer que le conduit est bien mis en place avant de le recouvrir avec la bande car celle-ci est difficile à enlever.

A utiliser pour :

  • Etancher des raccords entre conduits et membrane d'étanchéité à l'air
  • Etancher les conduits de puits canadien
  • Etancher les conduits PEHD sur des répartiteurs métalliques



En option sur les raccords Isopipe


Obligatoire pour les raccords DN 75 sur plénum en acier galvanisé.
