Kit réseaux 2x6 DN75 RENOV - Helios jusqu'à T2-T3

Kit pour réseaux VMC double-flux avec des conduits semi-rigides PEHD DN 75mm Flexpipe 75 pour logement T2 T3. Manque au kit les bouches de ventilation et le rejet de la VMC.
Cuisine = plenum 2p / 2 conduits
Séjour / Chambre 1 = plenum 2p / 2 conduits

Nb de points
de soufflage

Nb de points
d'extraction

Fabricant

1 salon / séjour (2 pts)
2 pièces autres

1 cuisine (plénum spécial)
2 pièces autres
Helios

Il vous manque un produit ? Retrouvez ici les éléments au détail pour compléter le pack
Les quantités proposées ici sont à ajuster selon votre besoin.


200,64 €



57,60 €


x 2


34,56 €


x 2


588,00 €



25,40 €



32,46 €



20,77 €


x 5


39,00 €


  1. Ce produit n'est pas disponible pour l'instant.
x 5


139,80 €


x 2


31,20 €


1 464,87 €

Un des produits n'est plus disponible. Ce pack ne peut pas être acheté

Contenu du pack

Système conduits Isopipe-Helios

système isopipe heliosLes conduits isopipe servent à réaliser les réseaux primaires. Les réseaux primaires vont de la grille extérieure jusqu'aux piquages. Cet air froid transitant dans le volume isolé implique que les conduits primaires soient isolés thermiquement. Les conduits isopipe étant isolés, ils suffisent à assurer cette fonction, étant rigides, ils limitent les pertes de charges dans l'installation. Pouvant facilement être déboités, ils conviennent parfaitement pour les opérations de maintenance et nettoyage des réseaux.

Dimensions

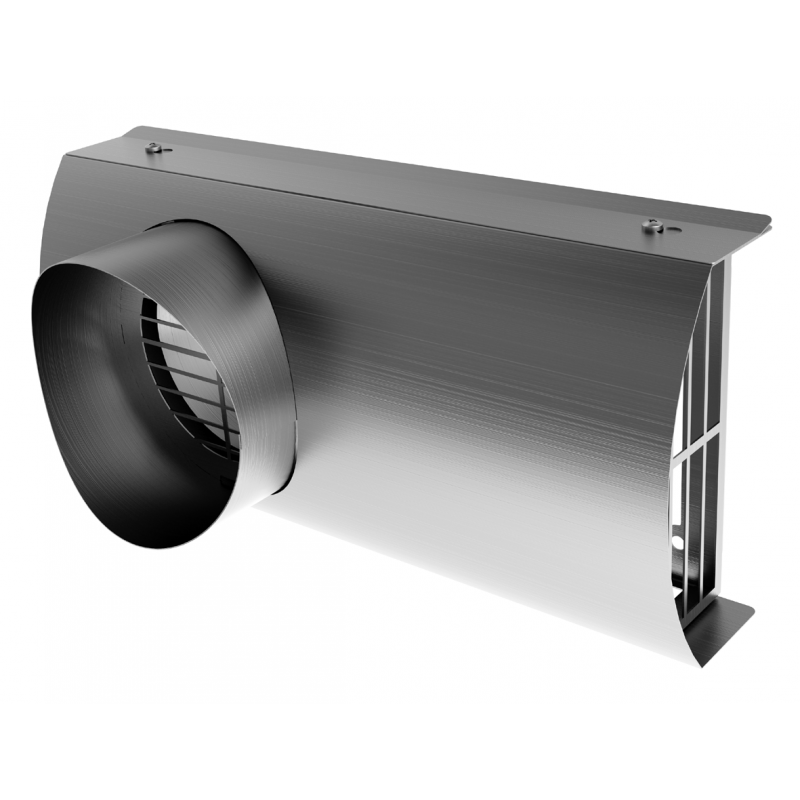

dimensions grille isopipe

Principe

Réseaux primaires isopipe helios

Le système des conduits isolés en polypropylène présentent de nombreux avantages par rapport aux conduits souples isolés en aluminium ou PVC:
- évite la condensation
- paroi intérieure lisse et facilement nettoyable
- bonne qualité phonique
- pose rapide avec un montage par simple emboîtement
- résiste aux chocs, léger et peut-être découpé avec un cutter.



Caractéristiques techniques

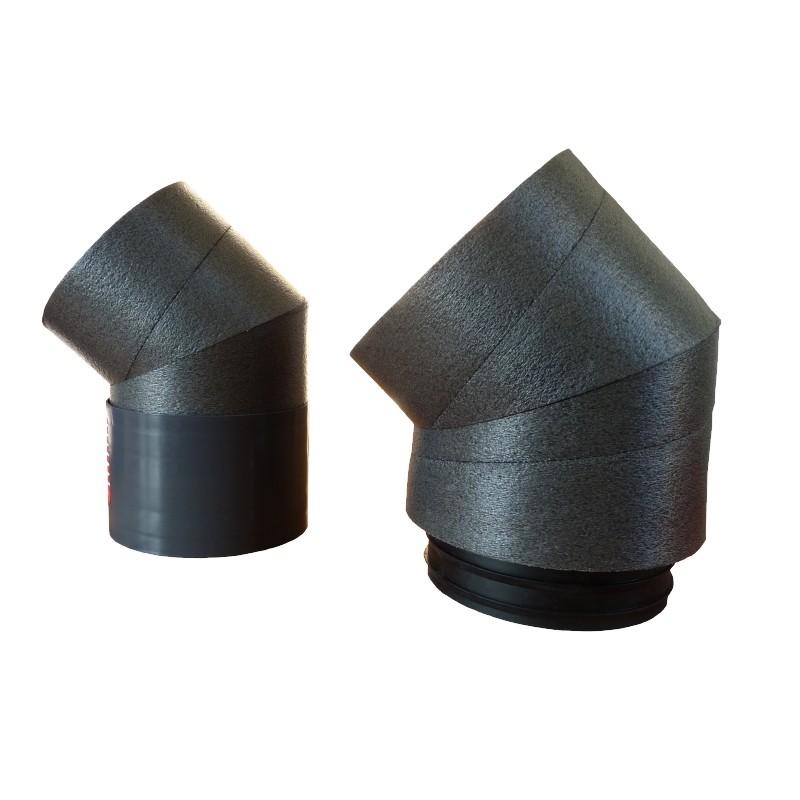

Les conduits et les coudes sont fabriqués en polyéthylène expansé (EPE), antistatique et étanche à la vapeur. Difficilement inflammable selon le classement au feu B1. Température d'utilisation -25 à +80°C.

épaisseur : 16mm - lambda :0.037W/mK

Les conduits s'emboitent et ne nécessitent pas de joints. Ils sont parfaitement étanches. De ce fait, le gain de temps sur la mise en oeuvre est estimé à 70% par rapport à des conduits en acier galvanisé.

emboitement conduits isopipe

Afin de faciliter l'envoi des conduits ISOPIPE lors d'une commande d'éléments isolés (Moins de 3 conduits, hors commande globale incluant VMC et réseaux), afin de limiter vos frais de livraison, nous procédons à une découpe du conduit de 2m en 2 conduits de 1m environ (96cm), ce qui vous permet de recevoir les produits dans un carton COLISSIMO. En fonction de votre besoin, il faut bien vérifier le nombre de raccords nécessaires).
-Colis volumineux- Frais de port supplémentaires de 2.50 euros TTC par conduit.
Pour les grandes quantités, nous consulter via une demande de devis.

Système conduits Isopipe-Flexpipe plus

Les conduits isopipe/flexpipe servent à réaliser les réseaux de VMC double flux, ils constituent une alternative aux conduits spiralés en acier galvanisé calorifugés. Le système de conduits "ISOPIPE", constituant le réseau primaire de l'installation VMC va de la grille extérieure jusqu'au caisson de répartition (caisson de répartition et conduits PEHD flexpipe plus constituant le réseau secondaire jusqu'aux bouches). Le réseau ISOPIPE est utilisé notamment pour faire transiter l'air extérieur dans le volume isolé implique que les conduits primaires soient isolés thermiquement. Les conduits isopipe étant en mousse polyéthylène expansée de qualité alimentaire (EPE) isolante, cela permet de réaliser en 1 étape la pose des conduits rigides de votre installation. Etant rigides, ils limitent considérablement les pertes de charges dans l'installation (par rapport à des conduits souples) et sont garants d'une durabilité de la performance dans le temps. Pouvant facilement être déboités, ils conviennent parfaitement pour les opérations de maintenance et nettoyage des réseaux.

Dimensions des conduits ISOPIPE

Principe & Caractéristiques techniques

Réseaux primaires isopipe heliosLe système des conduits isolés en polypropylène présentent de nombreux avantages par rapport aux conduits souples isolés en aluminium ou PVC:

- évite la condensation
- paroi intérieure lisse et facilement nettoyable
- bonne qualité phonique
- pose rapide avec un montage par simple emboîtement
- résiste aux chocs, léger et peut-être découpé avec un cutter.

Les conduits et les coudes sont fabriqués en polyéthylène expansé (EPE), antistatique et étanche à la vapeur. Difficilement inflammable selon le classement au feu B1. Température d'utilisation -25 à +80°C.

épaisseur : 16mm - lambda :0.037W/mK

Les conduits s'emboitent et ne nécessitent pas de joints. Ils sont parfaitement étanches. De ce fait, le gain de temps sur la mise en oeuvre est estimé à 70% par rapport à des conduits en acier galvanisé.

emboitement conduits isopipe

DIMENSIONS



MONTAGE

Les éléments Isopipe-Helios se raccordent entre eux avec un manchon mâle pour les diamètres 160 et 180 et un manchon femelle pour le diamètre 125. Les conduits sont très légers et faciles à découper avec un simple cutter. Pour renforcer l'étanchéité des réseaux, les raccords peuvent être recouvert avec la bande PE rétractable-Helios

Description

Le caisson Flexpipe-Helios est un caisson en tôle acier galvanisé, avec un revêtement intérieur insonorisant d'une épaisseur de 2cm. L'intérieur du caisson est accessible par une trappe de visite.  Le caisson est équipé de 12 ouvertures pour le raccordement maximum de 6 conduits Flexpipe 75 pouvant se faire sur deux faces. Le piquage principal est en diamètre 125, il est équipé d'un joint caoutchouc pour une très bonne étanchéité avec le réseau primaire en conduit isolé Isopipe ou en acier galvanisé.

Accessoires fournis avec le caisson

6  piquages ronds pour conduit Flexpipe 75

12 clips anti-arrachement  pour piquages ronds

2 bouchons avec joints pour piquages non utilisés

6 couvercles à baïonnette pour ouvertures non utilisées

Il est possible de mélanger conduit plat et conduit rond sur ce caisson en achetant des piquages plats FRS-ES 51. Attention les piquages plats sont encombrants, les ouvertures de chaque côté ne sont plus utilisables.

Fixation du caisson

Le caisson est fourni avec 4 équerres de fixation qui se vissent directement sur le caisson. Pour la fixation à la paroi, vous pouvez utiliser une rondelle anti-vibration en caoutchouc de chaque côté de l'équerre. Il y a aussi la possibilité de faire reposer le caisson sur des suspentes en prenant soin de mettre une bande résiliente ou des tampons caoutchouc entre le caisson et le support.



Montage des piquages sur le caisson

1. Placer le symbole "ouvert" du piquage rond face au marque sur la tôle du caisson.
2. Emboîter le piquage dans l'ouverture du caisson jusqu'à la compression du joint caoutchouc au contact de la tôle

3. Tourner le piquage rond dans le sens des aiguilles d'une montre jusqu'au symbole "vérouiller". Le piquage est maintenant fixé au caisson.


4. Placer le joint torique DN 75 dans la deuxième annelure du conduit Flexpipe 75. Bien vérifier le positionnement du joint car il garantit l'étanchéité du raccord.

5. Insérer le conduit dans le piquage rond jusqu'à la butée. Lubrifier le joint et l'intérieur du piquage avec de l'eau savonneuse si l'emboîtement est difficile.

6. Mettre en place les clips anti-arrachement pour le maintien du conduit.

Pour visualiser l'ensemble de la gamme, depuis la navigation de la rubrique "Réseau au détail", cliquer sur le fabricant HELIOS - Système de distribution en PEHD rond.

-Colis volumineux- Frais de port supplémentaires de 40 euros TTC par conduit même au delà du franco . Pour les grandes quantités, nous consulter via une demande de devis.

Conduits Flexpipe Plus - Helios

Principe

système flexpipe helios

Avec sa nouvelle gamme de produits FlexPipe Plus, Helios propose un système de répartition d’air permettant de combiner des conduits semi-rigides ronds et plats sur un même réseau pour un montage en toute simplicité.

Les caissons répartiteurs peuvent recevoir indifféremment les conduits ronds ou plats et l’on peut passer facilement de l’un à l’autre en fonction des contraintes du chantier grâce aux nombreux accessoires de la gamme.

Chaque élément rond ou plat est équipé d’un support de montage pour une fixation solide au mur ou plafond. Le maintien du tube dans les éléments se fait avec deux clips qui garantissent également une étanchéité «zéro fuites d’air » dans les réseaux.





Avantages

Le système en pieuvre avec des conduits semi-rigides PEHD présentent de nombreux avantages par rapport aux conduits souples isolés en aluminium ou PVC:

- installation simple et rapide sans raccords entre le caisson et la bouche
- répartition quasi-uniforme des débits
- hygiénique car facilement nettoyable
- Etanche à l'eau et à l'air grâce aux joints toriques
- pouvant être noyés dans la dalle ou intégrés en faux-plafond ou cloison
- temps de mise en oeuvre divisée par deux

Caractéristiques techniques

Le tuyau semi-rigide FRS est en PEHD de haute qualité, traité antistatique et sans dégagement de solvant. La flexibilité du conduit annelé et sa haute résistance à l'écrasement (S R24 > 8kN/m²) permettent une pose entre le ferraillage des prédalles.

Documentation complète téléchargeable via l'onglet Télécharger.

Un montage simple et rapide

Traditionnellement, les gaines de distribution d’air sont maintenues à l’aide d’un feuillard, une bande métallique perforée entourant la gaine que l’installateur fixe ensuite à la cloison au moyen de pattes de fixations. Cette mise en oeuvre nécessite deux personnes : pendant que la première maintient la gaine en place, la seconde fixe le feuillard.

Avec le nouveau système ComfoFix Link, les fixations, de forme légèrement cintrée, sont d’abord montées sur la cloison. La gaine vient ensuite s’y loger par simple emboîtement. Ce nouveau geste permet à une personne seule d’effectuer le montage, soit un gain de temps de 50 % pour les installateurs

Avantages des ComfoFix

  • Pose flexible : au sol, au mur ou au plafond.

  • Nombreuses combinaisons possibles grâce à la facilité d’assemblage de plusieurs colliers de montage, extensibles latéralement et empilables.

  • Pose structurée et compacte : les gaines sont par ailleurs posées de manière désolidarisée, évitant la transmission des bruits.

  • Montage simple et rapide : grâce au montage préalable des fixations, la gaine peut être ensuite fixée tout simplement en la déroulant de son rouleau, d’un simple clic. (Une personne seule peut procéder à l’installation en cas de montage au plafond).

  • Réponse aux problèmes d’installation : même dans les conditions d’installation difficiles (coudes, transitions du mur au plafond), la pose est possible sans aucun problème.

  • Montage au moyen de Fix-Pins/clous à béton : montage flexible au moyen de Fix-Pins (clous à béton) et/ou vis.

  • Montage sûr : aucun endommagement des gaines causé par un serrage trop important et moins de risque de blessures pour l’installateur. Aucune arête tranchante ou pointue.

Joints toriques - Flexpipe 75

Le joint torique DN 75 est indispensable pour assurer l'étanchéité des raccords, il est associé aux clips anti-arrachement ou à la bande PE rétractable Helios pour le maintien du conduit Flexpipe75.

Il se place dans la deuxième annelure du conduit Flexpipe. Pour faciliter l'emboîtement, pensez à lubrifier le joint mis en place et l'intérieur du piquage avec de l'eau savonneuse.

Description

Le plénums coudé TVA est en plastique ABS pour une qualité alimentaire et est adaptés pour un montage au mur ou au plafond pour un raccordement sur des bouches DN 125.

L'étanchéité est réalisée à l'aide d'un joint O Ring (non fourni) et d'un étrier de fixation livré avec le plénum qui garantissent un raccordement hermétique. La hauteur de pose peut être ajustée par réduction de la longueur.

Montage Plénum coudé TVA 2x DN 75

Le plénum 2xDN75 fait 385mm de long, il possède deux pattes de fixation réglable en hauteur. Il est livré avec des bouchons de protection sur chaque raccord. Il peut être installé en faux plafond, en cloison ou en traversée de paroi.

 Faux plafondCloison Traversée de paroi

Etapes de pose

Fixer le plénum à la paroi en positionnement 2 vis dans chaque pattes de fixationMettre un joint O Ring sur le ComfoTube et insérer le conduit dans le plénum. Lubrifier le joint avec de l'eau savonneuse
Maintenir le ComfoTube au plénum avec l'étrier de fixation

Mettre en place le plafond et la cloison en laissant dépasser le plénum puis le couper à la bonne hauteur.
Attention hauteur minimale de 130mm

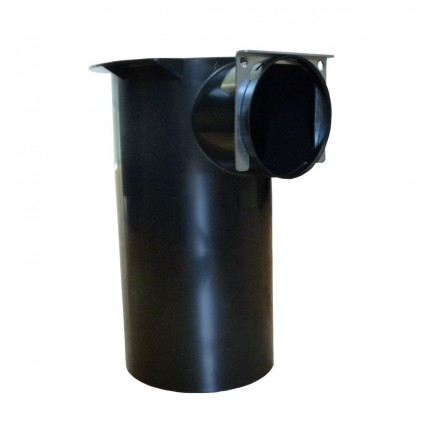

Plénum coudé TVA 1 raccord

Description

Les plénums coudé TVA sont en plastique ABS pour une qualité alimentaire et sont adaptés pour un montage au mur ou au plafond pour un raccordement sur des bouches DN 125.

L'étanchéité est réalisée à l'aide d'un joint O Ring (non fourni) et d'un étrier de fixation livré avec le plénum qui garantissent un raccordement hermétique. La hauteur de pose peut être ajustée par réduction de la longueur.

Montage Plénum coudé TVA 1x DN 75

Le plénum 1xDN75 fait 250mm de haut, il est muni  d'une collerette avec 4 trous pour sa fixation sur une paroi ou un support.

ETAPES DE MONTAGE

  • Fixer le plénum à la paroi en positionnement 4 vis dans les trous de la collerette.

  • Mettre un joint O Ring sur le ComfoTube et insérer le conduit dans le plénum. Lubrifier le joint avec de l'eau savonneuse

  • Maintenir le ComfoTube au plénum avec l'étrier de fixation

  • Mettre en place le plafond et la cloison en laissant dépasser le plénum puis le couper à la bonne hauteur.

Attention hauteur minimale de 130mm

Montage Plénum coudé TVA 1x DN 90

Le plénum 1xDN90 fait 400mm de long, il possède deux pattes de fixation réglable en hauteur. Il est livré avec des bouchons de protection sur chaque raccord. Il peut être installé en faux plafond, en cloison ou en traversée de paroi.

 Faux plafondCloison Traversée de paroi

Le plénum droit est adapté aux mises en oeuvre privilégiant les passages de réseaux dans les dégagements, avec ménagement d'espace permettant de réaliser une diffusion droite dans les différentes pièces. Ces solutions sont des alternatives aux plénums standards qui la plupart du temps comprennent de base 2 piquages. Ne pas utiliser des plénums simples pour des débits supérieurs à 36 m3/h.

Cette solution n'est adaptée pour le moment que sur les conduits PEHD de diamètre 75.

Principes généraux

Principe de diffusion via les espaces de dégagement.

Passage réseaux en distribution

On gardera à l'esprit que la hauteur sous plafond du dégagement doit être abaissé de 30 cm par rapport aux pièces de vie, ceci afin de respecter une distance de 20 cm entre l'axe de la bouche et le plafond / mur (DTU 68.3 sur la ventilation).



Choix des diffuseurs :

Intégré au plénum - si vous souhaitez une autre bouche, voir ce produit

Atténuation acoustique / régulation des débits :

Voir accessoires - choisir atténuateur SVE 80

Le plénum droit est adapté aux mises en oeuvre privilégiant les passages de réseaux dans les dégagements, avec ménagement d'espace permettant de réaliser une diffusion droite dans les différentes pièces. Ces solutions sont des alternatives aux plénums standards qui la plupart du temps comprennent de base 2 piquages. Ne pas utiliser des plénums simples pour des débits supérieurs à 36 m3/h.

Cette solution n'est adaptée pour le moment que sur les conduits PEHD de diamètre 75.

Principes généraux

Principe de diffusion via les espaces de dégagement.

Passage réseaux en distribution

On gardera à l'esprit que la hauteur sous plafond du dégagement doit être abaissé de 30 cm par rapport aux pièces de vie, ceci afin de respecter une distance de 20 cm entre l'axe de la bouche et le plafond / mur (DTU 68.3 sur la ventilation).



Choix des diffuseurs :

Toutes les bouches de la rubrique "bouches et diffuseurs" sont classés selon leur compatibilité avec les plénums.Choisir bouche diamètre 80 pour n'afficher que les bouches compatibles avec ce plénum.

Atténuation acoustique / régulation des débits :

Voir accessoires - choisir atténuateur SVE 80

Terminaux TMM

produit anjosLes grilles se montent par simple emboîtement sur un conduit DN 125. Aucune fixation supplémentaire n'est demandée, le maintien de la grille est assuré par 2 clips et un joint mousse assure l'étanchéité  pour éviter les passages d'air parasites et les traces noires.

Nous travaillons en flux tendu pour les produits ANJOS, le délai de livraison peut être de 2-3 semaines si notre stock est épuisé au moment de votre commande.



Usage possible



Adapté oui / non

Extraction en plafond
Soufflage en plafond
Extraction murale
Soufflage mural
Jet droit opposé
Sol

Lorsqu'il est indiqué non adapté, cela signifie que le flux d'air n'est pas optimal pour ce type d'usage, il existe un risque d'inconfort.



Support possible

Plenum dn125 pour conduits PEHDManchette pour conduits rigides / souplesPlénum rénov* pour conduits PEHD dn75 / 90







conduit PEHD 75/90 > Plénum droit ou coudé > Bouche dn 125

Conduit + collier de serrage > manchette >
Bouche dn 100 / 125

conduit PEHD 90 > Bouche dn 100
conduit PEHD 75 > Bouche dn 125

*Avec faux plafond partiel dans les couloirs, voir notre dossier sur les solutions de ventilation double flux (cas n°2).
Accès aux plénums rénov via accessoires



Régulation des débits

Obturation du disqueAjout d'un module d'équilibrage acoustiqueAjout d'un régulateur de débit







Petits réglages seulement (5 m3/h)
Par défaut laisser ouvert l'obturateur et fermer progressivement pour réduire le débit

Pour réglage intermédiaire (15 m3/h)
Le module se place dans le conduit derrière la bouche

Uniquement sur cas particuliers, il ne sera plus possible d'ajuster les débits avec la VMC
Le module se place dans le conduit derrière la bouche

Par défaut, privilégier la réalisation de réseau basse pression autoéquilibré, permettant à la VMC double flux de gérer le débit en fonction du besoin. Sur ce principe la régulation des débits à la bouche consiste juste à corriger les effets de distance bouche / VMC (les bouches les plus proches sont naturellement favorisées).



Filtration complémentaire

Utiliser filtre à poche pour bouche



Amortissement acoustique

Utiliser module d'équilibrage acoustiquel ou atténuateur de téléphonie

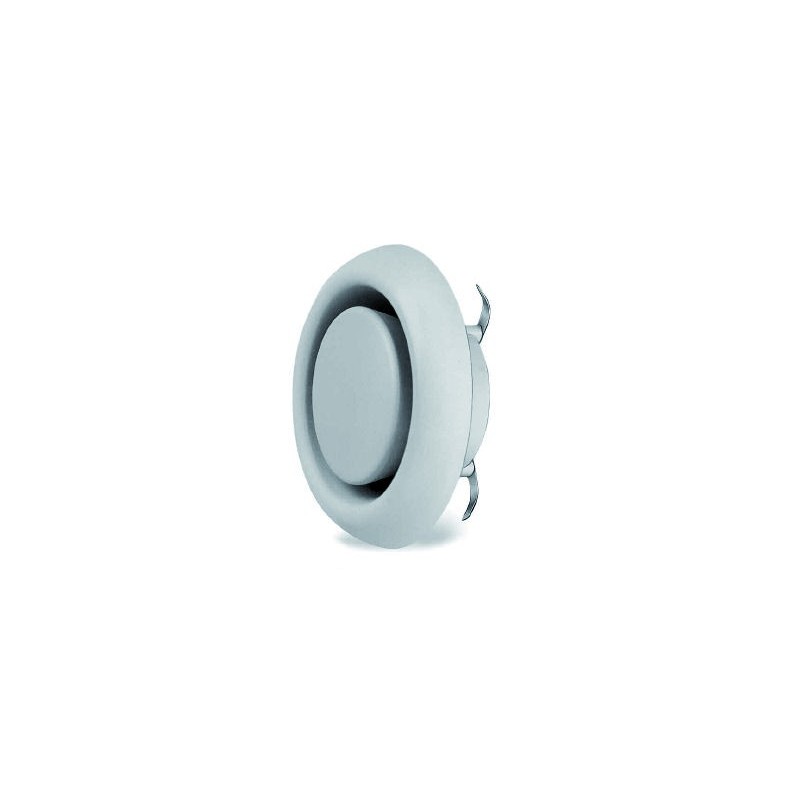

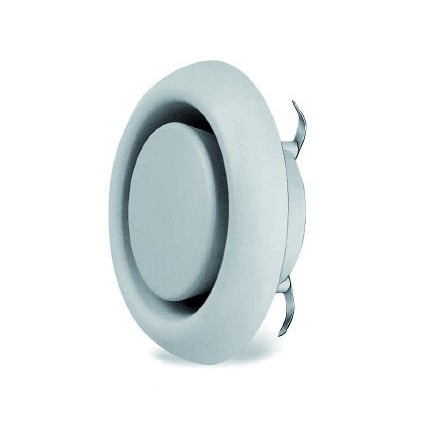

Bouche plastique KTVA

Bouche en matière synthétique blanche antichoc, antistatique. Réglage du débit par rotation de l'obturateur. Bonne atténuation acoustique grâce à l'isolation de l'obturateur.
Fixation aux conduits par griffe en ressort à lame.



Usage possible



Adapté oui / non

Extraction en plafond
Soufflage en plafond
Extraction murale
Soufflage mural
Jet droit opposé
Sol

Lorsqu'il est indiqué non adapté, cela signifie que le flux d'air n'est pas optimal pour ce type d'usage, il existe un risque d'inconfort.



Support possible

Plenum dn125 pour conduits PEHDManchette pour conduits rigides / souplesPlénum rénov* pour conduits PEHD dn75 / 90







conduit PEHD 75/90 > Plénum droit ou coudé > Bouche dn 125

Conduit + collier de serrage > manchette >
Bouche dn 100 / 125

conduit PEHD 90 > Bouche dn 100
conduit PEHD 75 > Bouche dn 80

*Avec faux plafond partiel dans les couloirs, voir notre dossier sur les solutions de ventilation double flux (cas n°2).
Accès aux plénums rénov via accessoires



Régulation des débits

Obturation du disqueAjout d'un module d'équilibrage acoustiqueAjout d'un régulateur de débit







Petits réglages seulement (5 m3/h)
Par défaut laisser ouvert l'obturateur et fermer progressivement pour réduire le débit

Pour réglage intermédiaire (15 m3/h)
Le module se place dans le conduit derrière la bouche

Uniquement sur cas particuliers, il ne sera plus possible d'ajuster les débits avec la VMC
Le module se place dans le conduit derrière la bouche

Par défaut, privilégier la réalisation de réseau basse pression autoéquilibré, permettant à la VMC double flux de gérer le débit en fonction du besoin. Sur ce principe la régulation des débits à la bouche consiste juste à corriger les effets de distance bouche / VMC (les bouches les plus proches sont naturellement favorisées).



Filtration complémentaire

Utiliser filtre à poche pour bouche



Amortissement acoustique

Utiliser module d'équilibrage acoustiquel ou atténuateur de téléphonie
