Kit réseaux 2x6 DN75 RENOV - Brink jusqu'à T2-T3

Kit pour réseaux VMC double-flux avec des conduits semi-rigides PEHD DN 75mm Flexpipe 75 pour logement T2 T3. Manque au kit les bouches de ventilation et le rejet de la VMC.
Cuisine = plenum 2p / 2 conduits
Séjour / Chambre 1 = plenum 2p / 2 conduits

Nb de points
de soufflage

Nb de points
d'extraction

Fabricant

1 salon / séjour (2 pts)
2 pièces autres

1 cuisine (plénum spécial)
2 pièces autres
Brink

Il vous manque un produit ? Retrouvez ici les éléments au détail pour compléter le pack
Les quantités proposées ici sont à ajuster selon votre besoin.


200,64 €



32,47 €



25,40 €



241,88 €


x 2


43,42 €


x 2


89,11 €


x 5


139,80 €


x 2


31,20 €


1 579,98 €

Contenu du pack

Système conduits Isopipe-Helios

système isopipe heliosLes conduits isopipe servent à réaliser les réseaux primaires. Les réseaux primaires vont de la grille extérieure jusqu'aux piquages. Cet air froid transitant dans le volume isolé implique que les conduits primaires soient isolés thermiquement. Les conduits isopipe étant isolés, ils suffisent à assurer cette fonction, étant rigides, ils limitent les pertes de charges dans l'installation. Pouvant facilement être déboités, ils conviennent parfaitement pour les opérations de maintenance et nettoyage des réseaux.

Dimensions

dimensions grille isopipe

Principe

Réseaux primaires isopipe helios

Le système des conduits isolés en polypropylène présentent de nombreux avantages par rapport aux conduits souples isolés en aluminium ou PVC:
- évite la condensation
- paroi intérieure lisse et facilement nettoyable
- bonne qualité phonique
- pose rapide avec un montage par simple emboîtement
- résiste aux chocs, léger et peut-être découpé avec un cutter.



Caractéristiques techniques

Les conduits et les coudes sont fabriqués en polyéthylène expansé (EPE), antistatique et étanche à la vapeur. Difficilement inflammable selon le classement au feu B1. Température d'utilisation -25 à +80°C.

épaisseur : 16mm - lambda :0.037W/mK

Les conduits s'emboitent et ne nécessitent pas de joints. Ils sont parfaitement étanches. De ce fait, le gain de temps sur la mise en oeuvre est estimé à 70% par rapport à des conduits en acier galvanisé.

emboitement conduits isopipe

-Colis volumineux- Frais de port supplémentaires de 2.50 euros TTC / par conduit.
Pour les grandes quantités, nous consulter via une demande de devis.

Dimensions conduit rigide EPE

Principe & Caractéristiques techniques

Réseaux primaires isopipe heliosLe système des conduits isolés en polypropylène présentent de nombreux avantages par rapport aux conduits souples isolés en aluminium ou PVC:

- évite la condensation
- paroi intérieure lisse et facilement nettoyable
- bonne qualité phonique
- pose rapide avec un montage par simple emboîtement
- résiste aux chocs, léger et peut-être découpé avec un cutter.

Les conduits et les coudes sont fabriqués en polyéthylène expansé (EPE), antistatique et étanche à la vapeur. Difficilement inflammable selon le classement au feu B1. Température d'utilisation -25 à +80°C.

épaisseur : 16mm - lambda :0.037W/mK

Les conduits s'emboitent et ne nécessitent pas de joints. Ils sont parfaitement étanches. De ce fait, le gain de temps sur la mise en oeuvre est estimé à 70% par rapport à des conduits en acier galvanisé.

Description

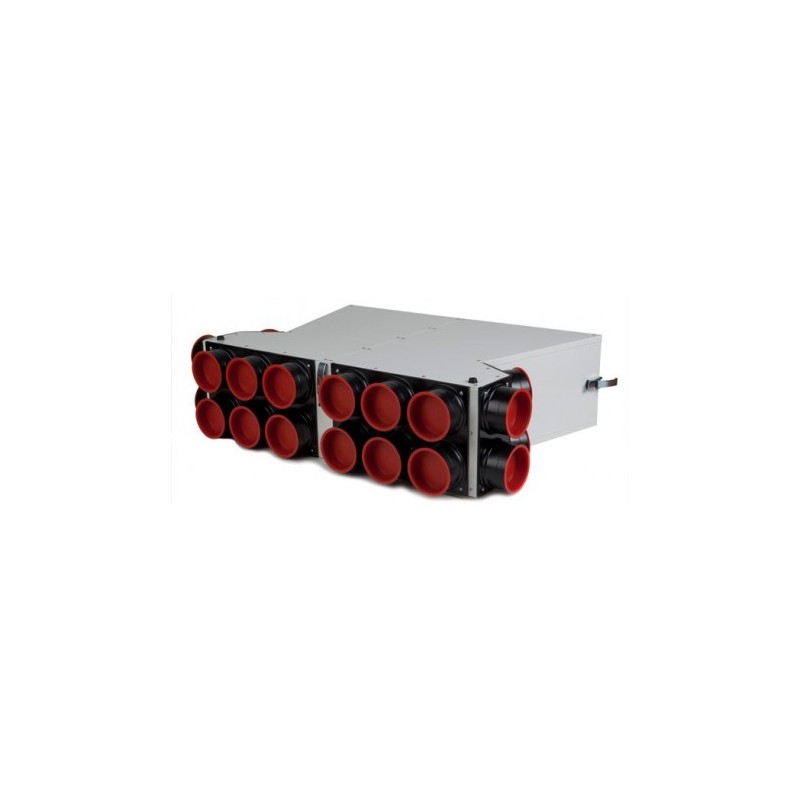

Le caisson Brink est un caisson en tôle acier galvanisé, avec un revêtement intérieur insonorisant d'une épaisseur de 2cm. L'intérieur du caisson est accessible par une trappe de visite.

Le caisson se fixe directement sur les piquages de la VMC .





Un montage simple et rapide

Traditionnellement, les gaines de distribution d’air sont maintenues à l’aide d’un feuillard, une bande métallique perforée entourant la gaine que l’installateur fixe ensuite à la cloison au moyen de pattes de fixations. Cette mise en oeuvre nécessite deux personnes : pendant que la première maintient la gaine en place, la seconde fixe le feuillard.

Avec le nouveau système ComfoFix Link, les fixations, de forme légèrement cintrée, sont d’abord montées sur la cloison. La gaine vient ensuite s’y loger par simple emboîtement. Ce nouveau geste permet à une personne seule d’effectuer le montage, soit un gain de temps de 50 % pour les installateurs

Avantages des ComfoFix

  • Pose flexible : au sol, au mur ou au plafond.

  • Nombreuses combinaisons possibles grâce à la facilité d’assemblage de plusieurs colliers de montage, extensibles latéralement et empilables.

  • Pose structurée et compacte : les gaines sont par ailleurs posées de manière désolidarisée, évitant la transmission des bruits.

  • Montage simple et rapide : grâce au montage préalable des fixations, la gaine peut être ensuite fixée tout simplement en la déroulant de son rouleau, d’un simple clic. (Une personne seule peut procéder à l’installation en cas de montage au plafond).

  • Réponse aux problèmes d’installation : même dans les conditions d’installation difficiles (coudes, transitions du mur au plafond), la pose est possible sans aucun problème.

  • Montage au moyen de Fix-Pins/clous à béton : montage flexible au moyen de Fix-Pins (clous à béton) et/ou vis.

  • Montage sûr : aucun endommagement des gaines causé par un serrage trop important et moins de risque de blessures pour l’installateur. Aucune arête tranchante ou pointue.

Colis volumineux- Frais de port supplémentaires de 40 euros TTC par conduit même au delà du franco. Pour les grandes quantités, nous consulter via une demande de devis.

Voir icône accessoire

Dimension

conduit PEHD 75 90 -.PNG

Dimension des joints

Dimensions plénum 2x DN90

Fixation sur conduits PEHD :

Pour assurer la liaison entre les plénums Brink et le conduit de distribution d'air en PEHD dn 90, il faut utiliser un clip de fixation, disponible via l'onglet accessoires du produit.

Le plénum droit est adapté aux mises en oeuvre privilégiant les passages de réseaux dans les dégagements, avec ménagement d'espace permettant de réaliser une diffusion droite dans les différentes pièces. Ces solutions sont des alternatives aux plénums standards qui la plupart du temps comprennent de base 2 piquages. Ne pas utiliser des plénums simples pour des débits supérieurs à 36 m3/h.

Cette solution n'est adaptée pour le moment que sur les conduits PEHD de diamètre 75.

Principes généraux

Principe de diffusion via les espaces de dégagement.

Passage réseaux en distribution

On gardera à l'esprit que la hauteur sous plafond du dégagement doit être abaissé de 30 cm par rapport aux pièces de vie, ceci afin de respecter une distance de 20 cm entre l'axe de la bouche et le plafond / mur (DTU 68.3 sur la ventilation).



Choix des diffuseurs :

Toutes les bouches de la rubrique "bouches et diffuseurs" sont classés selon leur compatibilité avec les plénums.Choisir bouche diamètre 80 pour n'afficher que les bouches compatibles avec ce plénum.

Atténuation acoustique / régulation des débits :

Voir accessoires - choisir atténuateur SVE 80

Terminaux TMM

produit anjosLes grilles se montent par simple emboîtement sur un conduit DN 125. Aucune fixation supplémentaire n'est demandée, le maintien de la grille est assuré par 2 clips et un joint mousse assure l'étanchéité  pour éviter les passages d'air parasites et les traces noires.

Nous travaillons en flux tendu pour les produits ANJOS, le délai de livraison peut être de 2-3 semaines si notre stock est épuisé au moment de votre commande.



Usage possible



Adapté oui / non

Extraction en plafond
Soufflage en plafond
Extraction murale
Soufflage mural
Jet droit opposé
Sol

Lorsqu'il est indiqué non adapté, cela signifie que le flux d'air n'est pas optimal pour ce type d'usage, il existe un risque d'inconfort.



Support possible

Plenum dn125 pour conduits PEHDManchette pour conduits rigides / souplesPlénum rénov* pour conduits PEHD dn75 / 90







conduit PEHD 75/90 > Plénum droit ou coudé > Bouche dn 125

Conduit + collier de serrage > manchette >
Bouche dn 100 / 125

conduit PEHD 90 > Bouche dn 100
conduit PEHD 75 > Bouche dn 125

*Avec faux plafond partiel dans les couloirs, voir notre dossier sur les solutions de ventilation double flux (cas n°2).
Accès aux plénums rénov via accessoires



Régulation des débits

Obturation du disqueAjout d'un module d'équilibrage acoustiqueAjout d'un régulateur de débit







Petits réglages seulement (5 m3/h)
Par défaut laisser ouvert l'obturateur et fermer progressivement pour réduire le débit

Pour réglage intermédiaire (15 m3/h)
Le module se place dans le conduit derrière la bouche

Uniquement sur cas particuliers, il ne sera plus possible d'ajuster les débits avec la VMC
Le module se place dans le conduit derrière la bouche

Par défaut, privilégier la réalisation de réseau basse pression autoéquilibré, permettant à la VMC double flux de gérer le débit en fonction du besoin. Sur ce principe la régulation des débits à la bouche consiste juste à corriger les effets de distance bouche / VMC (les bouches les plus proches sont naturellement favorisées).



Filtration complémentaire

Utiliser filtre à poche pour bouche



Amortissement acoustique

Utiliser module d'équilibrage acoustiquel ou atténuateur de téléphonie

Le plénum droit est adapté aux mises en oeuvre privilégiant les passages de réseaux dans les dégagements, avec ménagement d'espace permettant de réaliser une diffusion droite dans les différentes pièces. Ces solutions sont des alternatives aux plénums standards qui la plupart du temps comprennent de base 2 piquages. Ne pas utiliser des plénums simples pour des débits supérieurs à 36 m3/h.

Cette solution n'est adaptée pour le moment que sur les conduits PEHD de diamètre 75.

Principes généraux

Principe de diffusion via les espaces de dégagement.

Passage réseaux en distribution

On gardera à l'esprit que la hauteur sous plafond du dégagement doit être abaissé de 30 cm par rapport aux pièces de vie, ceci afin de respecter une distance de 20 cm entre l'axe de la bouche et le plafond / mur (DTU 68.3 sur la ventilation).



Choix des diffuseurs :

Intégré au plénum - si vous souhaitez une autre bouche, voir ce produit

Atténuation acoustique / régulation des débits :

Voir accessoires - choisir atténuateur SVE 80

Bouche plastique KTVA

Bouche en matière synthétique blanche antichoc, antistatique. Réglage du débit par rotation de l'obturateur. Bonne atténuation acoustique grâce à l'isolation de l'obturateur.
Fixation aux conduits par griffe en ressort à lame.



Usage possible



Adapté oui / non

Extraction en plafond
Soufflage en plafond
Extraction murale
Soufflage mural
Jet droit opposé
Sol

Lorsqu'il est indiqué non adapté, cela signifie que le flux d'air n'est pas optimal pour ce type d'usage, il existe un risque d'inconfort.



Support possible

Plenum dn125 pour conduits PEHDManchette pour conduits rigides / souplesPlénum rénov* pour conduits PEHD dn75 / 90







conduit PEHD 75/90 > Plénum droit ou coudé > Bouche dn 125

Conduit + collier de serrage > manchette >
Bouche dn 100 / 125

conduit PEHD 90 > Bouche dn 100
conduit PEHD 75 > Bouche dn 80

*Avec faux plafond partiel dans les couloirs, voir notre dossier sur les solutions de ventilation double flux (cas n°2).
Accès aux plénums rénov via accessoires



Régulation des débits

Obturation du disqueAjout d'un module d'équilibrage acoustiqueAjout d'un régulateur de débit







Petits réglages seulement (5 m3/h)
Par défaut laisser ouvert l'obturateur et fermer progressivement pour réduire le débit

Pour réglage intermédiaire (15 m3/h)
Le module se place dans le conduit derrière la bouche

Uniquement sur cas particuliers, il ne sera plus possible d'ajuster les débits avec la VMC
Le module se place dans le conduit derrière la bouche

Par défaut, privilégier la réalisation de réseau basse pression autoéquilibré, permettant à la VMC double flux de gérer le débit en fonction du besoin. Sur ce principe la régulation des débits à la bouche consiste juste à corriger les effets de distance bouche / VMC (les bouches les plus proches sont naturellement favorisées).



Filtration complémentaire

Utiliser filtre à poche pour bouche



Amortissement acoustique

Utiliser module d'équilibrage acoustiquel ou atténuateur de téléphonie
