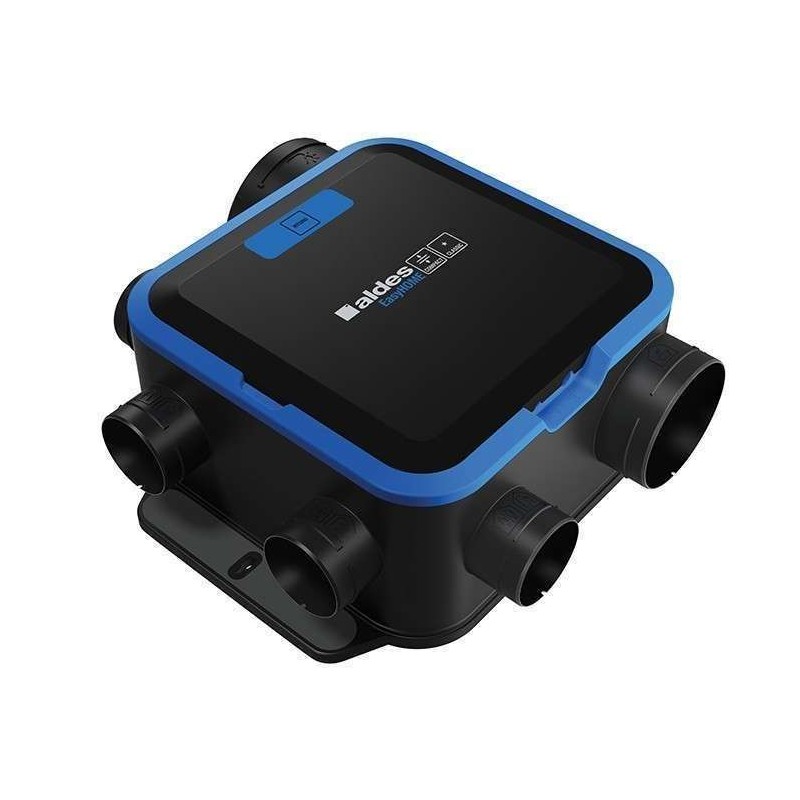

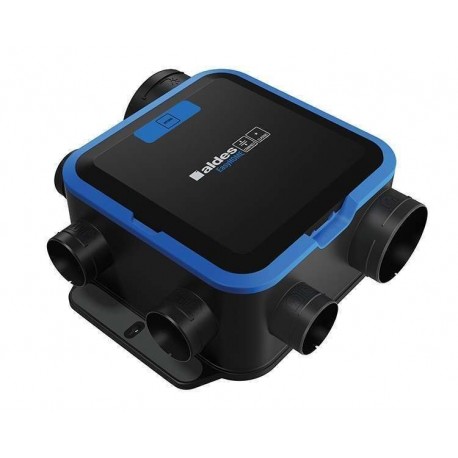

- 2 vis suffisent à fixer les VMC EasyHOME - supports non vibrants inclus au caisson
- Des pictogrammes vous indiquent ou raccorder vos conduits (cuisine, salle de bain, WC et sortie de toit)
- Bornier électrique à connexion rapide sans outil particulier
- Montage multi-positions avec un groupe extra plat (<19 cm)
Réseaux en conduit PEHD, qualité alimentaire.
L'intégralité de la distribution intérieure est réalisée dans le volume chauffé (comme pour la ventilation double flux).
Connection
Voir rubrique accessoires
Raccorder les raccords optiflex sur les piquages du caisson, pour permettre le raccord entre la gaine PEHD et le caisson de VMC.
Pour le raccord de la cuisine, on utilise la culotte de dérivation qui permet de raccorder 2 conduits PEHD 90 sur le raccord dn 125
Gaines du caisson aux bouches
On utilise des gaines semi rigides pour leur facilité de mise en oeuvre, durabilité et étanchéité à l'air dans le temps Les conduits PEHD sont résistants et évitent tout risque de déchirement ou d'écrasement durant le chantier.. Elles sont très simples à mettre en place VIA un clip du conduit et son joint dans le raccord (caisson ou plenum de bouche). Nous utilisons ici des gaines de qualité alimentaires standard (car ce n'est que de l'extraction d'air)
Fiabishop vous conseille fortement des gaines PEHD DN 90 qualité alimentaire pour garantir une installation étanche et performante dans le temps.
La pose est très rapide avec un système "1-clic" et des joints pour une connexion sans ruban adhésif ni colle. L'ensemble des éléments au niveau de la VMC sont démontables pour l'entretien de l'installation.
Il est également possible de combiner des réseaux ovales et circulaires pour s'adapter aux contraintes de la maison.
Attention les conduits PEHD ne sont pas isolés, il est donc important de faire une installation dans le volume chauffé de la maison.
Si les conduits doivent passés dans les combles ou autre espace non chauffé leur isolation est obligatoire pour ne pas avoir de condensation à l'intérieur.
Conduits du caisson au rejet
Le rejet extérieur peut se faire en toiture ou en façade. Selon la recommandation du DTU 68.3, il devra être éloigné des fenêtres de la maison au minimum de 60cm.
Les longueurs entre caisson et grille de rejet (ou chapeau de toit) sont faits avec des conduits isolés en EPE 160 (conduits intégrant l'isolant, rigides à emboitement sans joint)
Bouches de ventilation

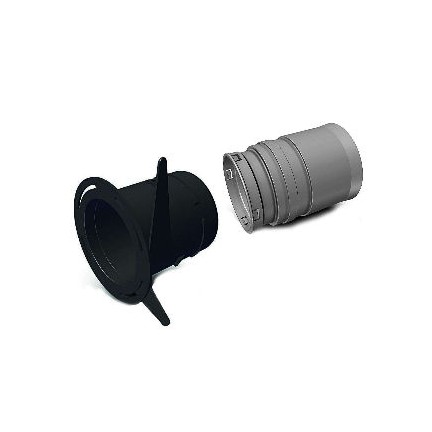

Les bouches sont raccordables via les plénums de bouches.
Lorsque la maison comprend un faux plafond complet, on utilisera des plenums coudés qui permettront le raccord de la gaine PEHD 90 à son emplacement via le plénum. Ensuite on placera la bouche d'extraction dans le compartiment dn125.
Lorsque la maison comprend un faux plafond partiel (diffusion des gaines dans les couloirs), on utilisera le raccord droit permettant le raccord d'une bouche hygro dn80
