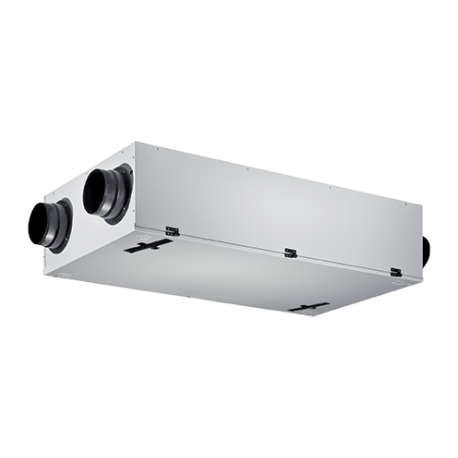

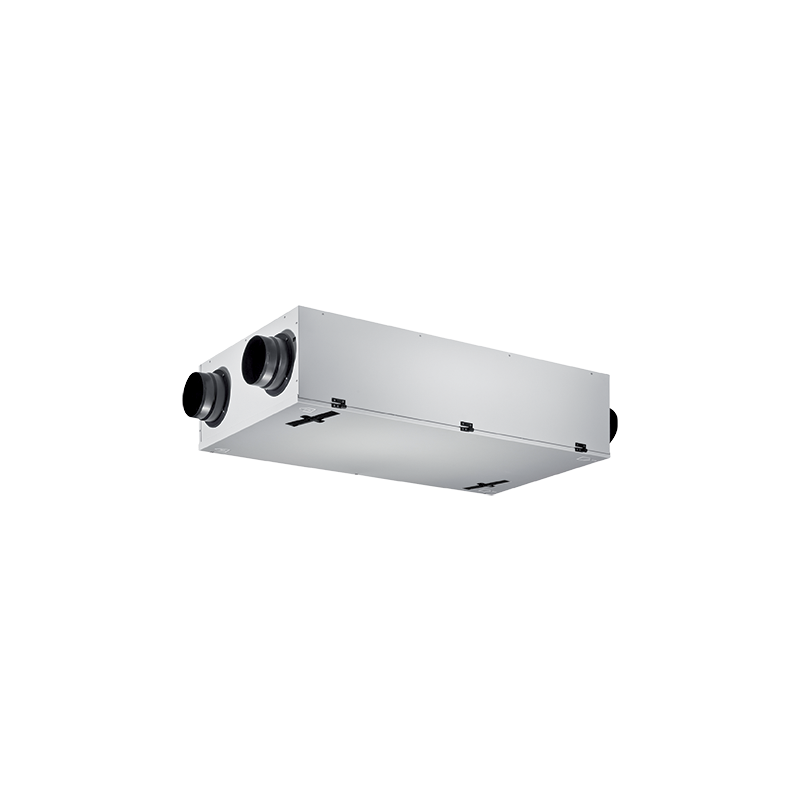

Brink-Renovent Sky 150

Cette centrale double-flux SKY 150 dispose d'une certification passive à 84%. Elle est adaptée pour les logements T1-T2. Le prix inclut la régulation déportée Air Control.  Commande possible via navigateur Web ou réseau domotique. Le pilotage à distance via l'application Brink Home est en option.

Siphon en option, vendu via accessoires

En savoir plus

100
84%
0.35

2 823,12 € TTC

3 528,90 €

-705,78 €

Prêt à poser soit même ou par votre artisan

Livraison sur toute la France (Délais moyens ici)

Nous validons votre devis sous 72h (en savoir plus)

Certificat passifOui
Type de caissonHorizontal
Compatible RT2012Oui
TypeT3-T4-T5
Débit d'air100
Rendement84%
Efficience électrique0.35
Hauteur198 mm
Largeur660 mm
Profondeur1000mm
Poids24.5 kg
Rendement NF85.9%
Rendement Phi84%
Plage de débit71-100 m3/h
Etanchéité à l'air du caisson2.40%
Rendement fabricant--
by pass en étéautomatique
Protection antigelbatterie électrique
diamètre piquages125 mm

Certification passive

Certification EN13141-7


Faible consommation

Régulation

Appareil connecté

Rendement réel de 84%
Caisson très étanche
Rendement RT2020
de 85.9%*
Consommation : 0.35W/m3/h4 vitesses réglables, boitier de commande ou sondesBoitier filaire, liaison PC ou smartphone

Certificats et notices techniques consultables via l'onglet télécharger

Les kits réseaux compatibles avec ce caisson pour concevoir votre installation

  • Puits canadiens compatibles

    Option puits canadien

  • Réseau secondaire

    Kits VMC et réseaux

  • sur mesure

    Demander étude *

*Les kits vous permettent de préchiffrer votre installation complète facilement (créer un compte, ajouter à mon devis les produits). Autrement, via le service installation sur mesure (onglet demander étude), nous réalisons pour vous le dimensionnement complet selon votre besoin et à partir de vos plans.

Descriptif - VMC double flux Renovent Sky 150

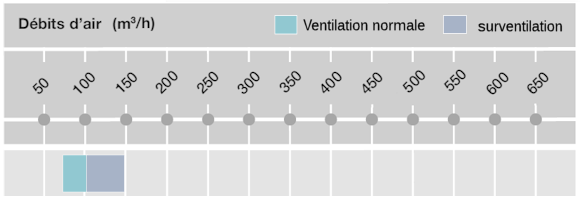

  • debits-brink-sky150.pngA installer en local isolé
  • 4 Piquages mâles avec joints DN 125
  • Caisson en ploypropylène avec coque acier
  • Filtres G4 intégrés F7 en option
  • Régulation 4 vitesses sur boitier
  • By pass complet automatique
  • Protection antigel par préchauffeur électrique de série
  • pas d'échangeur enthalpique
  • Niveau de fuites
    • externes : 2.40%
    • internes : 1.35%
  • Niveau acoustique bon

(Certificats, données techniques RT2012 détaillées, notices de pose, voir rubrique Télécharger)

Pour calculer le débit d'air utile à votre projet, consultez notre dossier technique.





BRINK RENOVENT SKY 150

BRINK RENOVENT SKY 150 PLUS

Echangeur de chaleur Echangeur contre courant en matière synthétiqueEchangeur contre courant en matière synthétique
Protection antigel préchauffeur électriquepréchauffeur électrique
Débit constant ?
Régulation by passactionné automatiquement par les sondes de températuresactionné automatiquement par les sondes de températures
Compatible puits climatique
Boitier de commande boitier déporté Air Control (fourni avec la VMC)boitier déporté Air Control (fourni avec la VMC)
Alarme encrassement filtre
tous les 60 jours


tous les 60 jours

Programmation hebdomadaire

Compatible domotique


en option Brink Connect

Affichage températures

 ( air entrant et air extrait)

 ( air entrant et air extrait)
Mise en service de l'installationSur demandeSur demande

En option = non inclus dans le prix indiqué (ajouter au devis via l'onglet accessoires)

Données techniques

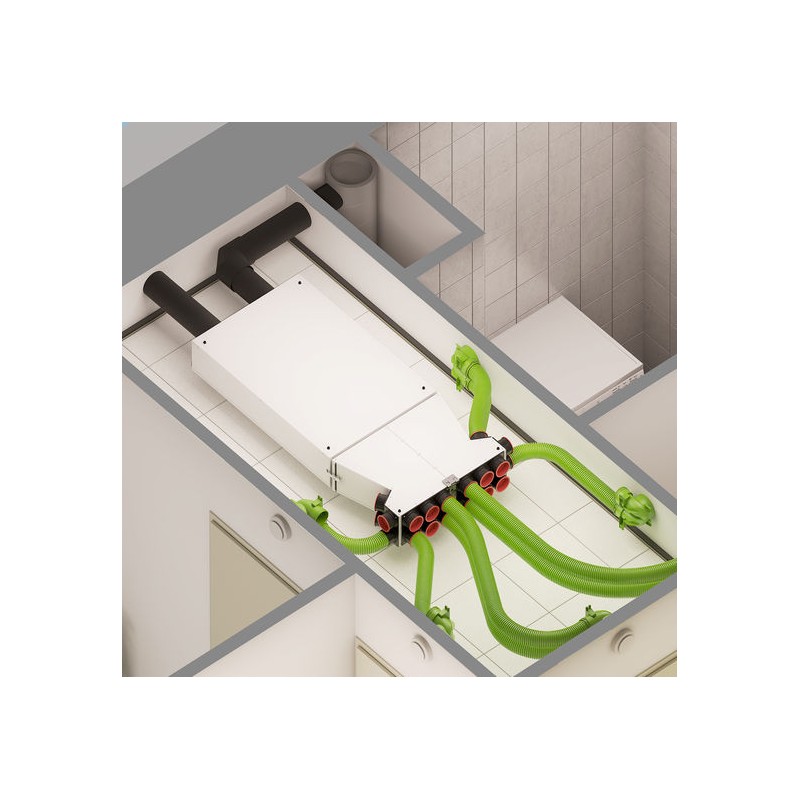

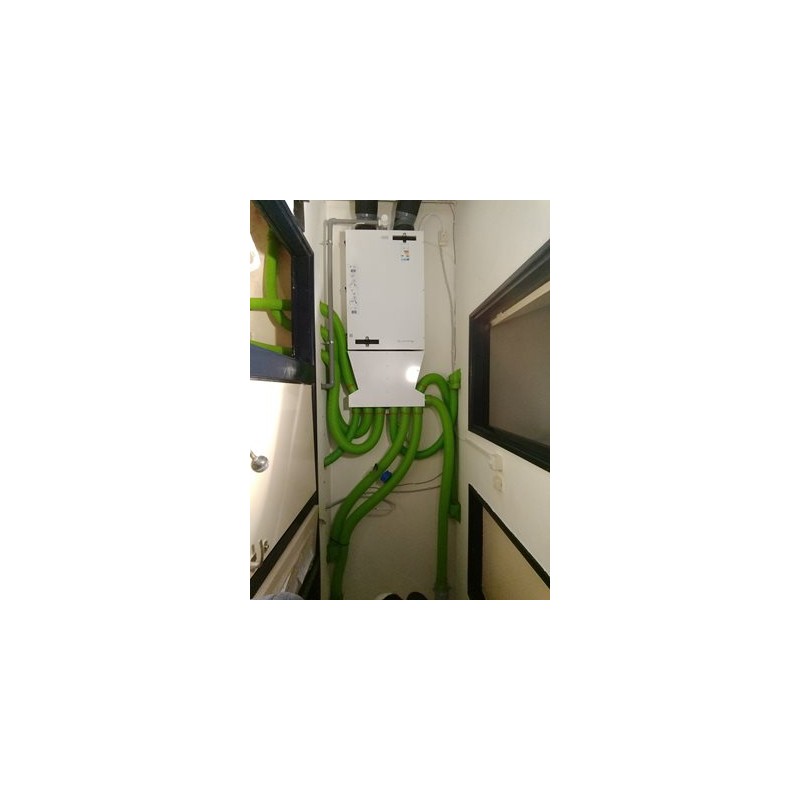

Installation de la VMC

La VMC est livrée avec l'ensemble des composants, prête à fonctionner. Elle se branche sur une prise de courant 230V. A la mise en service, vous déterminez le débit que vous souhaitez pour chacune des vitesses pour correspondre au débit nominal du logement, au débit de pointe, et la basse vitesse.

Option de régulation automatique des débits

De base :

- Planification des heures de ventilation via une horloge hebdomadaire avec la commande Air Control. Il est possible de régler un scénario d'usage prenant en compte les heures d'absence et la surventilation, gérant la semaine et le week end. La VMC ajuste ses paliers de fonctionnement automatiquement selon cette programmation, et peut également être forcée à une vitesse par simple action sur le boitier.

En option :

- Raccordement d'une sonde CO2 et/ou d'une sonde hygrométrique permettant à la VMC d'ajuster le palier de ventilation en fonction de la pollution mesurée. Les paliers de fonctionnement sont paramétrés pour ajuster la ventilation à la mesure la plus préjudiciable (si plusieurs sondes sont disposées). La sonde Co2 ne fonctionne qu'avec la Renovent Sky300 Plus.

Entretien / pannes

Entretien :

Quelque soit le type de commande, un témoin d'encrassement lumineux se déclenche périodiquement (tous les 3 mois) vous indiquant de vérifier les filtres et de les changer si besoin.

Pannes :

le caisson est muni d'un indicateur de pannes pour faciliter le diagnostic du problème. Se reporter au tableau des dysfonctionnement de la notice d'installation pour identifier le problème.

Suivi des performances / monitoring

le panneau de contrôle permet l'affichage instantané des températures d'air extérieur et d'air extrait- (relevé manuel pour suivi). Le suivi à distance de la VMC avec enregistrement des valeurs n'est pour le moment pas disponible.

Raccordement batterie de chauffage (démarche passive)

Une batterie de post chauffage permet que la VMC soit l'unique moyen de chauffer votre maison passive. Cela suppose une maison passive avec un besoin de puissance max de 10W/m²

- Utiliser les batteries électrique Brink de 1kW avec la Renovent Sky 300 Plus.
- Pour des puissances supérieures à 1kW, utillisez des batteries ayant leur propre régulation.



Possibilités de régulation de la VMC




Régulation Air control (de série)
Sélecteur 4 positions (accessoire)
Application Brink Home (accessoire)

Le boitier Air Control permet d'accéder à tous les réglages du panneau de commande de manière déportée avec la possibilité de faire une programmation horaire des débits.

Se connecte à la VMC via un câble de section 0.34mm² (non fourni). Pratique si la VMC est éloignée des pièces de vie.

Fonctionnalités:

Menu utilisateur

▶ Contrôle manuel des 4 vitesses
▶ Débit de pointe minuté 30 minutes
▶ Affichage des débit d'air soufflé et extrait
▶ Affichage de la pression des réseaux
▶ Affichage température air neuf extérieur et air extrait
▶ Affichage remplacement filtres, défauts
▶ Débit de pointe minuté 30minutes

Menu installateur
▶ Réglage température du by-pass automatique
▶ Réglage des points de consignes des sondes hygro, CO2 (Co2 uniquement sur version Plus)
▶ Réglage des débits air soufflé et extrait
▶ Réglage des températures de consigne pour le préchauffage. Post chauffage uniquement sur la version Plus
▶ Programmation hebdomadaire pour une ventilation en fonction de l'occupation



Le sélecteur 4 vitesses vient en complément du air Control (dans une salle de bain par exemple), il se connecte à la VMC via un câble RJ12.

Fonctionnalités:

▶ Contrôle manuel déporté des 4 vitesses
▶ Affichage remplacement filtres
▶ Débit de pointe minuté 30 minutes

Le module Brink Home permet de commander et de consulter à distance la VMC double flux. Commande via un navigateur Web avec la VMC connectée directement à un ordinateur ou à distance par Internet à une tablette ou smartphone.

Fonctionnalités:

▶ Contrôle manuel des 4 vitesses
▶ Affichage de l'état du by-pass
 Affichage du pourcentage de Co2 dans le logement si une sonde est connectée (seulement sur version Plus)
▶ Alarme maintenance filtres ou défauts machine
