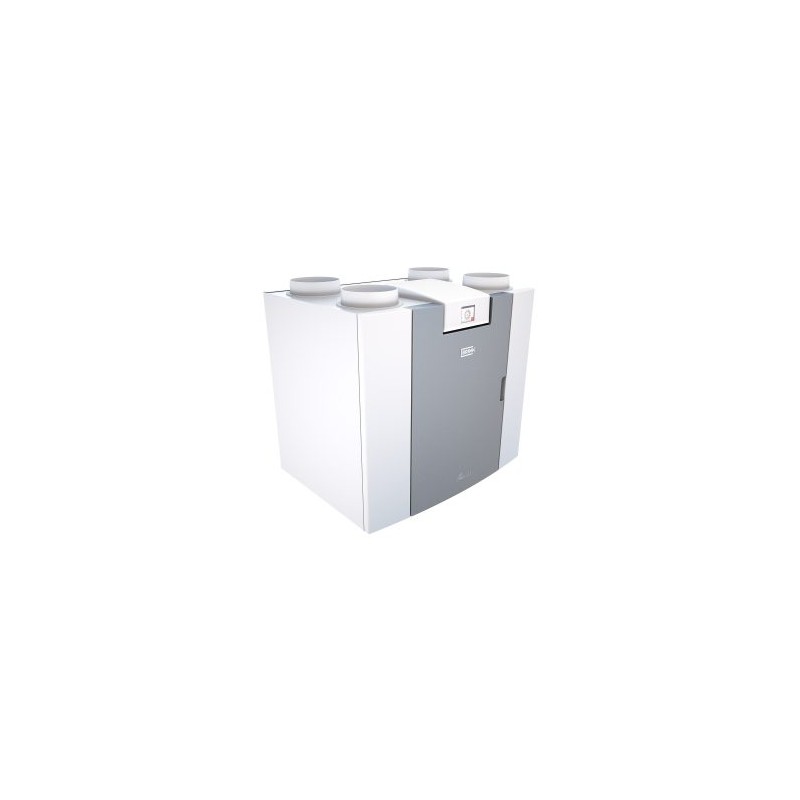

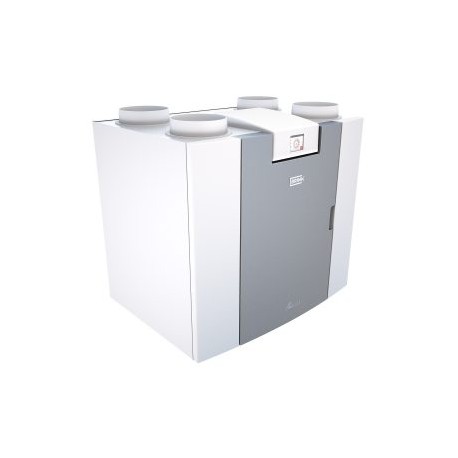

Brink-Flair 400

Groupe double-flux Flair 400 avec certification passive à 89%. Elle est adaptée aux maisons individuelles passives et basse énergie type T6+ ou petit tertiaire. Le prix affiché inclut la VMC, une batterie de préchauffage, kit mural et un siphon sec pour les condensats. Commande possible via navigateur Web ou réseau domotique ou boitier de commande filaire.

En savoir plus

300
89%
0.20

3 945,81 € TTC

4 902,36 €

-956,55 €

Dont 2,40 € d'éco-participation
(ne sera pas compris dans la réduction)

Prêt à poser soit même ou par votre artisan

Livraison sur toute la France (Délais moyens ici)

Nous validons votre devis sous 72h (en savoir plus)

Certificat passifOui
Compatible RT2012Oui
TypeT3-T6
Débit d'air300
Rendement89%
Efficience électrique0.20
Hauteur650 mm
Largeur750 mm
Profondeur560 mm
Poids38 kg
Rendement NF92%
Rendement Phi89%
Plage de débit70-300 m3/h
Etanchéité à l'air du caisson1.10% / 1.30%
Rendement fabricant--
by pass en étéautomatique
Protection antigelbatterie électrique intégrée
diamètre piquages180mm

* Remise déja incluse dans le prix affiché de la VMC

Certification passive

Certification NF 205


Faible consommation

Régulation

Appareil connecté

Rendement réel de 89%
Caisson très étanche
Rendement RT2020
de 92%*
Consommation : 0.20W/m3/h**4 vitesses réglables, boitier de commande ou sondesBoitier filaire, liaison PC ou smartphone

* selon la EN 13141-7
** selon le PassivHaus

Les kits réseaux compatibles avec ce caisson pour concevoir votre installation

  • Puits canadiens compatibles

    Option puits canadien

  • Réseau secondaire

    Kits VMC et réseaux

  • sur mesure

    Demander étude *

*Les kits vous permettent de préchiffrer votre installation complète facilement (créer un compte, ajouter à mon devis les produits). Autrement, via le service installation sur mesure (onglet demander étude), nous réalisons pour vous le dimensionnement complet selon votre besoin et à partir de vos plans.



Descriptif - VMC double flux Flair 400

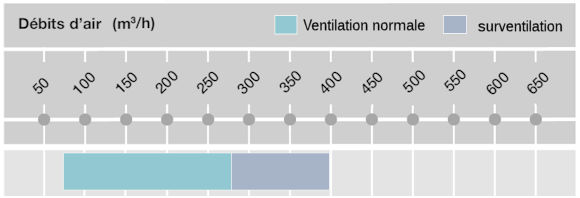

  • debits-brink-flair-400.jpgA installer en local isolé

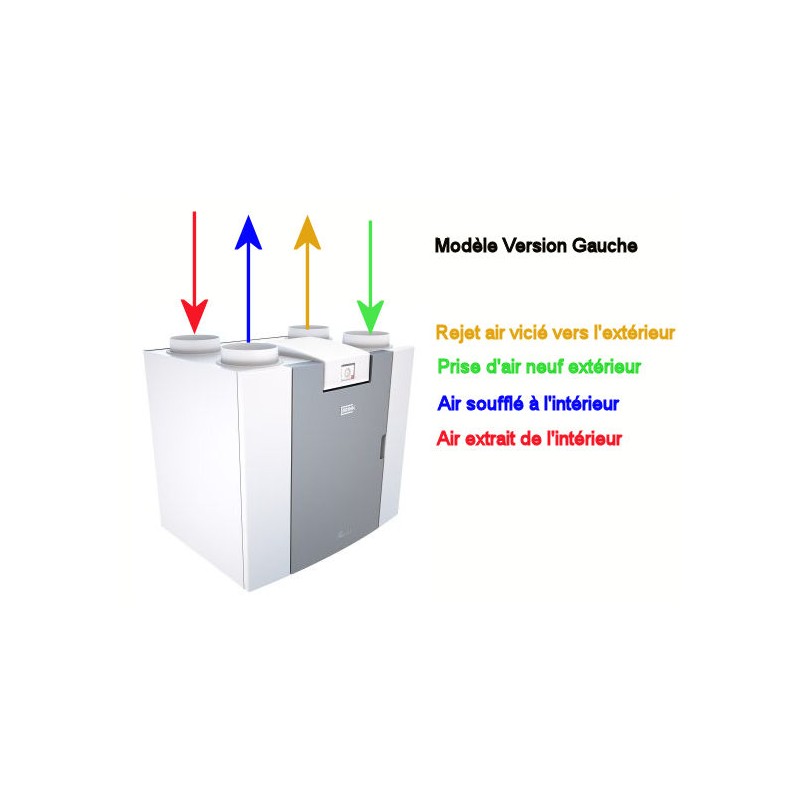

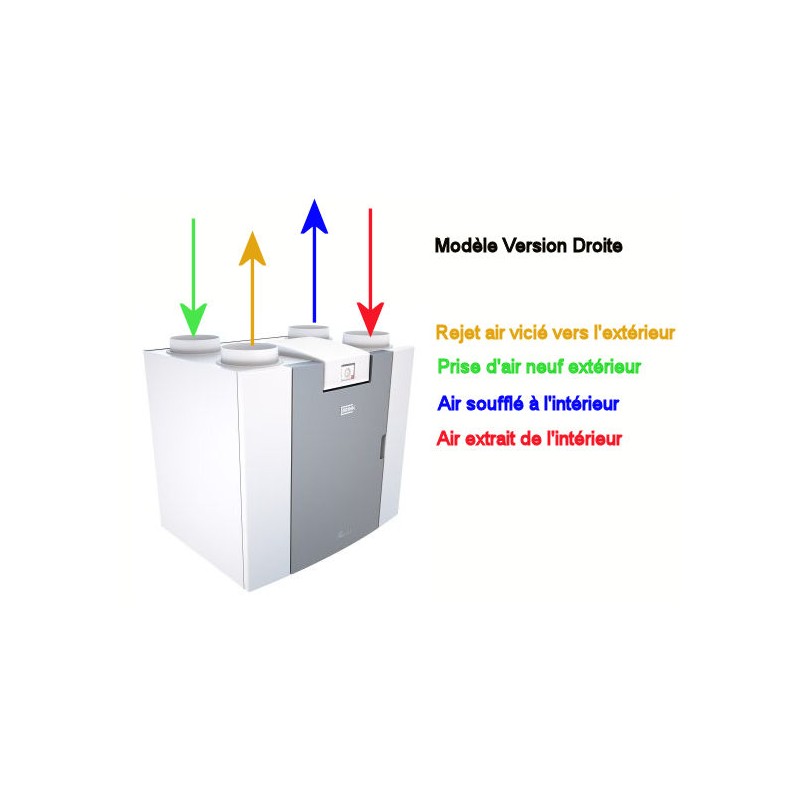

  • 4 Piquages mâles avec joints DN 180
  • Caisson en polystyrène expansé avec coque acier
  • Filtres G4 intégrés /filtres F7
  • Régulation 4 vitesses sur écran tactile et boitiers déportés
  • By pass complet automatique
  • Protection antigel par batterie électrique intégrée
  • Echangeur enthalpique en option
  • Niveau de fuites
    • externes : 1.10%
    • internes : 1.30%
  • Niveau acoustique bon

 Pour calculer le débit d'air utile à votre projet, consultez notre dossier technique



BRINK FLAIR 400

BRINK FLAIR 400 PLUS (disponible été 2019)

Echangeur de chaleur Echangeur contre courant en matière synthétiqueEchangeur contre courant en matière synthétique
Protection antigel Préchauffeur électrique intégréPréchauffeur électrique intégré
Débit constant ?
Régulation by passactionné automatiquement par les sondes de températuresactionné automatiquement par les sondes de températures
Compatible puits climatique
Boitier de commande écran tactile sur la VMC
boîtiers déportés en option

écran tactile sur la VMC et
Application Brink Home
boîtiers déportés en option

Alarme encrassement filtre
Programmation hebdomadaire

en option avec le module Air Control

en option avec le module Air Control
Compatible domotique

fichage températures

( air entrant et air extrait)

( air entrant et air extrait)
Dimensions du caisson L x p x H (mm)650 x 750 x 560650 x 750 x 560
Mise en service de l'installationSur demandeSur demande

En option = non inclus dans le prix indiqué (ajouter au devis via l'onglet accessoires)

Vidéo de présentation

Données techniques

Installation de la VMC

La VMC est livrée avec l'ensemble des composants, prête à fonctionner. Elle se branche sur une prise de courant 230V.  A la mise en service, vous déterminez le débit que vous souhaitez pour chacune des vitesses pour correspondre au débit nominal du logement, au débit de pointe, et la basse vitesse.

Option de régulation automatique des débits

De base :

- On agit manuellement sur l'écran tactile pour modifier les débits et paramétrer la VMC. On peut connecter des sondes Hygro et Co2
- sur le modèle Flair 400 Plus, le pilotage à distance via l'application Brink Home en connectant la VMC directement sur la Box

En option :

- Planification des heures de ventilation via une horloge hebdomadaire avec la commande Air Control. Il est possible de régler un scénario d'usage prenant en compte les heures d'absence et la surventilation, gérant la semaine et le week end. La VMC ajuste ses paliers de fonctionnement automatiquement selon cette programmation, et peut également être forcée à une vitesse par simple action sur le boitier.

- Raccordement d'une sonde CO2 et/ou d'une sonde hygrométrique permettant à la VMC d'ajuster le palier de ventilation en fonction de la pollution mesurée. Les paliers de fonctionnement sont paramétrés pour ajuster la ventilation à la mesure la plus préjudiciable (si plusieurs sondes sont disposées).

Entretien / pannes

Entretien :

Quelque soit le type de commande, un témoin d'encrassement lumineux se déclenche périodiquement (tous les 3 mois) vous indiquant de vérifier les filtres et de les changer si besoin.

Pannes :

le caisson est muni d'un indicateur de pannes pour faciliter le diagnostic du problème. Se reporter au tableau des dysfonctionnement de la notice d'installation pour identifier le problème.

Suivi des performances / monitoring

l'écran tactile permet l'affichage instantané des températures d'air extérieur et d'air extrait- (relevé manuel pour suivi). Le suivi à distance de la VMC avec enregistrement des valeurs n'est pour le moment pas disponible.

Raccordement batterie de chauffage (démarche passive)

Une batterie de post chauffage permet que la VMC soit l'unique moyen de chauffer votre maison passive. Cela suppose une maison passive avec un besoin de puissance max de 10W/m²

- Utiliser les batteries électrique Brink de 1kW avec la Flair 400 Plus.
- Pour des puissances supérieures à 1kW, utilisez des batteries ayant leur propre régulation.



 Possibilités de régulation de la VMC

Ecran tactile sur la VMCSélecteur 4 positions
Régulation Air Control
Application Brink Home

Le panneau de commande sur la VMC permet d'actionner les fonctionnalités suivantes:

Menu utilisateur

▶ Contrôle manuel des 4 vitesses avec marche-arrêt
▶ Affichage des débit d'air soufflé et extrait
▶ Affichage de la pression des réseaux
▶ Affichage température air neuf extérieur et air extrait
▶ Affichage remplacement filtres, défauts
▶ Assistant d'installation

Menu installateur
▶ Réglage température du by-pass automatique
▶  Réglage des points de consignes des sondes hygro, CO2
▶ Réglage des débits air soufflé et extrait
▶ Réglage des températures de consigne pour le préchauffage. Post chauffage de 1kW uniquement sur la version Plus

Plus d'informations sur la documentation

Le sélecteur 4 vitesses vient en complément du panneau de commande de la VMC, il se connecte à la VMC via un câble RJ12. Pratique si la VMC est éloignée des pièces de vie.

Fonctionnalités:

▶ Contrôle manuel déporté des 4 vitesses
▶ Affichage remplacement filtres
▶ Débit de pointe minuté 30 minutes

Le boitier Air Control permet d'accéder à tous les réglages du panneau de commande de manière déportée avec la possibilité de faire une programmation horaire des débits.

Se connecte à la VMC via un câble de section 0.34mm² (non fourni). Pratique si la VMC est éloignée des pièces de vie.

Fonctionnalités:

▶ Voir écran tactile

▶ Programmation hebdomadaire pour une ventilation en fonction de l'occupation









Seulement sur le modèle Flair 325 Plus

Le module Brink Home permet de commander et de consulter à distance la VMC double flux. Commande via un navigateur Web avec la VMC connectée directement à un ordinateur ou sur la Box

Fonctionnalités:

▶ Contrôle manuel des 4 vitesses
▶ Affichage de l'état du by-pass
▶ Affichage du pourcentage de Co2 dans le logement si une sonde est connectée
▶ Alarme maintenance filtres ou défauts machine
