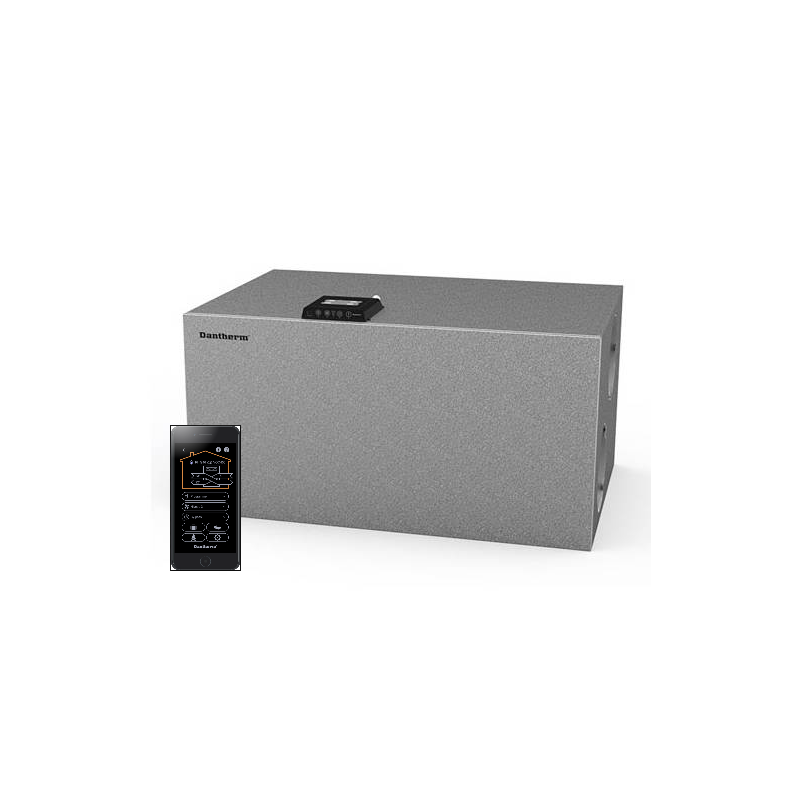

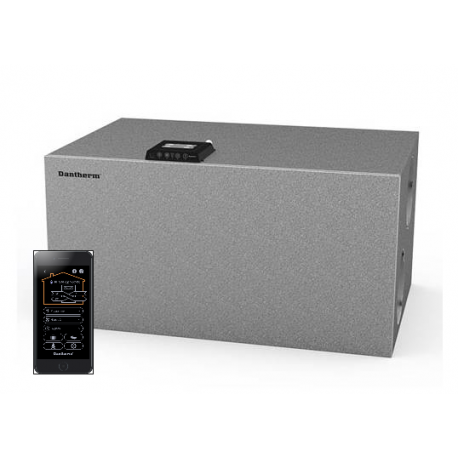

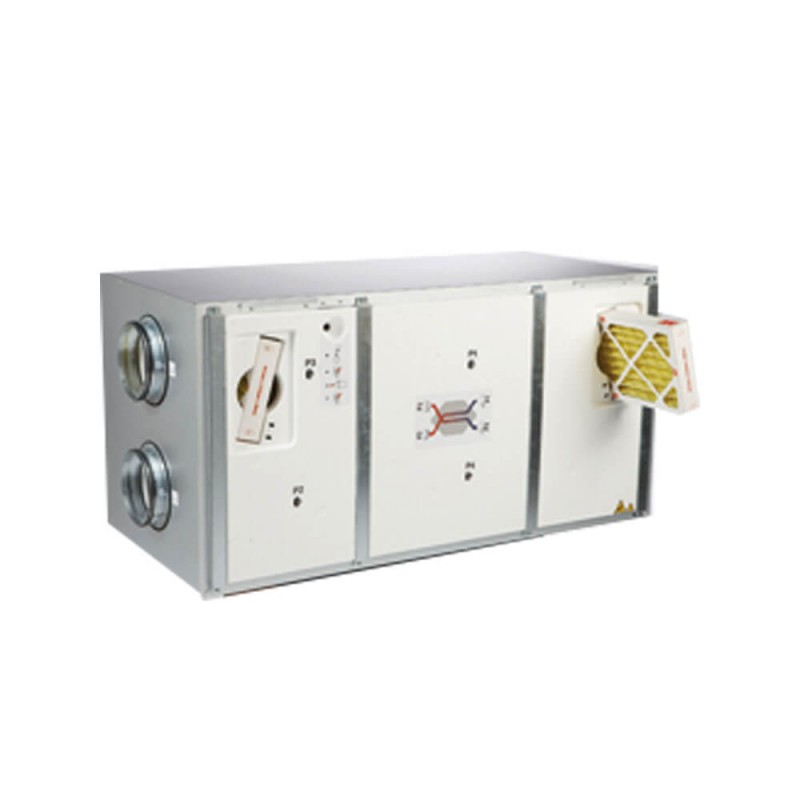

VMC - HCH 5 Dantherm

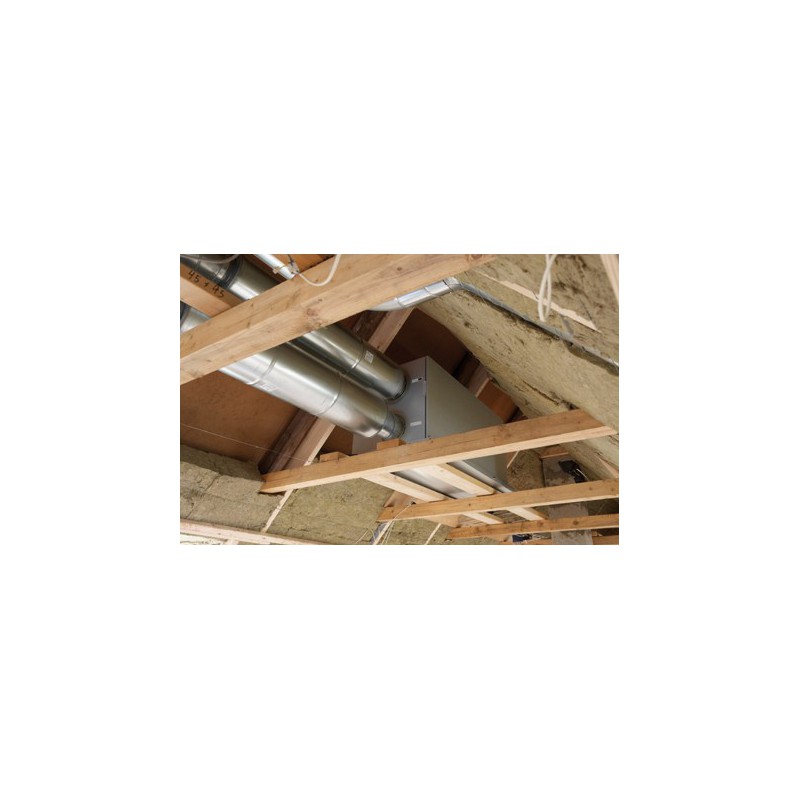

Groupe double-flux horizontal HCH 5 Dantherm avec certification passive à 81% - Régulation automatique du débit avec sonde hygrométrique intégrée- Modèle destiné à être installé en combles ou dans un local non chauffé. Débit max. 270m3/h

En savoir plus

220
81%
0.27

2 973,60 € TTC

Prêt à poser soit même ou par votre artisan

Livraison sur toute la France (Délais moyens ici)

Nous validons votre devis sous 72h (en savoir plus)

Certificat passifOui
Type de caissonHorizontal
Compatible RT2012Oui
TypeT3-T4-T5
Débit d'air220
Rendement81%
Efficience électrique0.27
MarqueDantherm

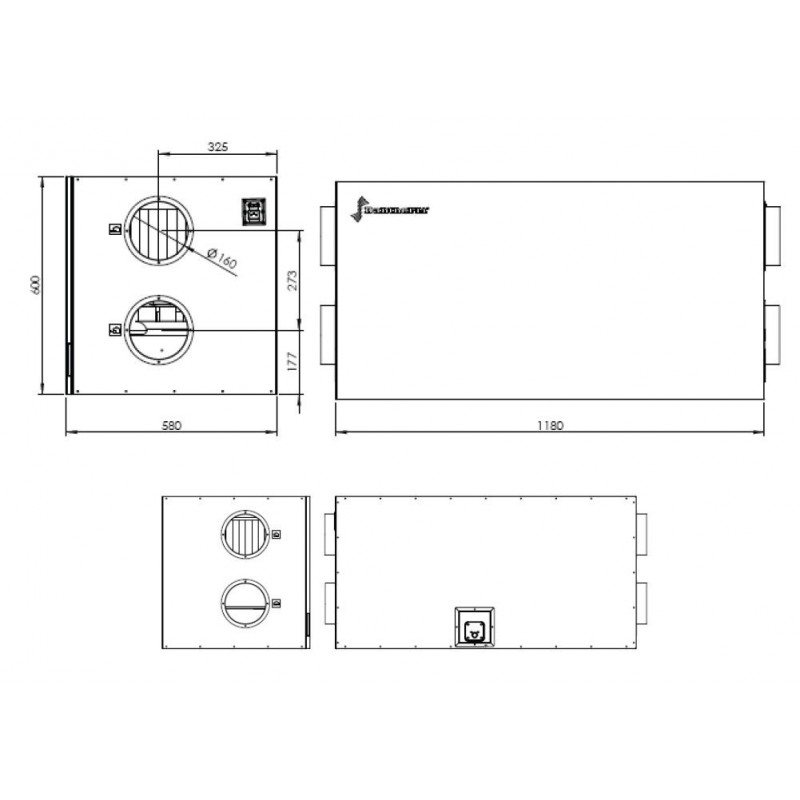

Hauteur600
Largeur1180
Profondeur580
Poids52
Rendement Phi81

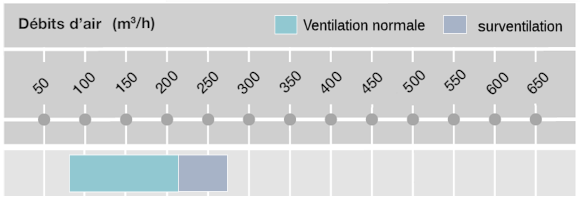

Plage de débit99-380
Etanchéité à l'air du caisson0.8

Certification passive

Certification EN 13141-7


Faible consommation

Régulation

Appareil connecté

Rendement réel de 81%
Caisson très étanche
Rendement RT2020
de 82.8%
Consommation : 0.27W/m3/h4 vitesses réglables, boitier de commande ou sondesBoitier filaire, pas de liaison PC ou smartphone

Certificats et notices techniques consultables via l'onglet télécharger

Les kits réseaux compatibles avec ce caisson pour concevoir votre installation

  • Puits canadiens compatibles

    Option puits canadien

  • Réseau secondaire

    Kits VMC et réseaux

  • sur mesure

    Demander étude *

*Les kits vous permettent de préchiffrer votre installation complète facilement (créer un compte, ajouter à mon devis les produits). Autrement, via le service installation sur mesure (onglet demander étude), nous réalisons pour vous le dimensionnement complet selon votre besoin et à partir de vos plans.

Descriptif - VMC double flux Dantherm HCH 5

  • A installer en local isolé
  • 4 Piquages DN 160
  • Filtres G4 intégrés - F7 en option
  • Régulation 4 vitesses sur la VMC
  • By pass complet automatique
  • Protection antigel par diminution du débit d'air soufflé ou batterie électrique en option
  • Niveau de fuites
    • externes : 0.80%
    • internes : 0.55%
  • Niveau acoustique bon
  • Sonde hygrométrique intégrée

(Certificats, données techniques RT2012 détaillées, notices de pose, voir rubrique Télécharger)

Pour calculer le débit d'air utile à votre projet, consultez notre dossier technique.

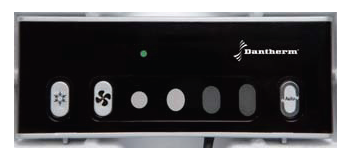

HCH 5 panneau de contrôle intégré

HCH 5 télécommande HRV 2

Echangeur de chaleur Echangeur contre courant en aluminiumEchangeur de chaleur enthalpique
Protection antigel Diminution du débit entrant.

Diminution du débit entrant.
batterie de préchauffage en option
Débit constant ?
Régulation by passactionné automatiquement par les sondes de températures ou manuellementactionné automatiquement par les sondes de températures ou manuellement
Compatible puits climatique Dantherm
nécessite la régulation HAC 1

nécessite la régulation HAC 1
Boitier de commande panneau de contrôle sur la VMCtélécommande distance max 30m
Alarme encrassement filtre
Programmation hebdomadaire
Compatible domotique
Affichage températures
Mise en service de l'installationaucune obligationaucune obligation

En option = non inclus dans le prix indiqué (ajouter au devis via l'onglet accessoires)

Panneau de contrôle HCP4Télécommande HRC 2

Le panneau de commande HCP4 dispose de 3 boutons-poussoirs à actionner pour les fonctionnalités suivantes:

▶ Contrôle manuel des 3 vitesses avec marche-arrêt
▶ Activation manuelle du by-pass pour 6H
▶ Activation de la sonde hygrométrique point de consigne à 45%
▶ Activation du mode cheminée avec mise en surpression de la maison durant 15min.
▶ Réglage température by-pass
▶ Alarme sonore pour défauts et encrassement des filtres

La télécommande communique sans fil avec le panneau de contrôle sur une distance allant jusqu'à 30m à travers des murs et plancher légers.

Fonctionnalités:
▶ Contrôle manuel des 3 vitesses avec marche-arrêt
▶ Réglage des points de consignes des sondes hygro, CO2
▶ Programmation hebdomadaire pour une ventilation en fonction de l'occupation
▶ Affichage des températures de l'air sur les 4 réseaux
▶ Réglage des températures de consigne pour le pré et postchauffage
▶ Activation du mode cheminée avec mise en surpression de la maison durant 15min.
▶ Réglage température by-pass
▶ Alarme défaut et encrassement des filtres

Données techniques

Installation de la VMC

La VMC est livrée avec l'ensemble des composants, prête à fonctionner. Elle se branche sur une prise de courant 230V.
Le réglage du débit de référence se fait sur le panneau de contrôle HCP4 avec le potentiomètre intégré. Vous réglez le débit nominal de ventilation de votre maison sur la vitesse 3. Les trois autres vitesses se caleront automatiquement par rapport au débit normal.

Option de régulation automatique des débits

De base :

Le débit d'air peut être réglé automatiquement en fonction du taux d'humidité, grâce à la sonde hygro intégrée.

En option :

- Planification des heures de ventilation via une horloge hebdomadaire avec la télécommande HRC 2- Il est possible de régler un scénario d'usage prenant en compte les heures d'absence et la surventilation, gérant la semaine et le week end. La VMC ajuste ses paliers de fonctionnement automatiquement selon cette programmation, et peut également être forcée à une vitesse par simple action sur le boitier.
- Raccordement d'une sonde CO2 permettant à la VMC d'ajuster le palier de ventilation en fonction de la pollution mesurée. Les paliers de fonctionnement sont paramétrés pour ajuster la ventilation à la mesure la plus préjudiciable (si plusieurs sondes sont disposées). Pour cela, la télécommande, la sonde CO2 et la régulation HAC 1 sont nécessaire.

Entretien / pannes

Entretien :

Le panneau et la télécommande ont un témoin d'encrassement, qui se déclenche périodiquement (tous les 3 mois) vous indiquant de vérifier les filtres.

Pannes :

Le panneau de contrôle et la télécommande ont une alarme pour les défauts. Se reporter au tableau des dysfonctionnement de la notice d'installation pour identifier le problème

Suivi des performances / monitoring

Option suivi des températures (version luxe) :

la télécommande permet l'affichage instantané des 4 températures - soufflage, extraction, air extérieur, rejet - (relevé manuel pour suivi). Le suivi à distance de la VMC avec enregistrement des valeurs n'est pas disponible.

Raccordement batterie de chauffage (démarche passive)

Une batterie de post chauffage permet que la VMC soit l'unique moyen de chauffer votre maison passive. Cela suppose une maison passive avec un besoin de puissance max de 10W/m².

- Utiliser les batteries de post chauffage Dantherm, leur fonctionnement nécessite la régulation HAC1 et la télécommande HRC 2. Pour atteindre la température de consigne dans la maison, la régulation HAC1 adapte dans un premier temps la puissance de la batterie électrique ou eau chaude puis si nécessaire le débit de la VMC.
