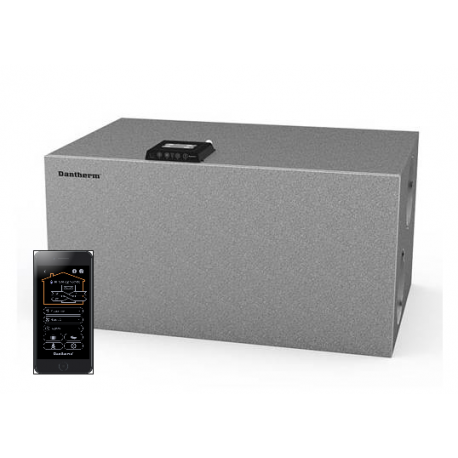

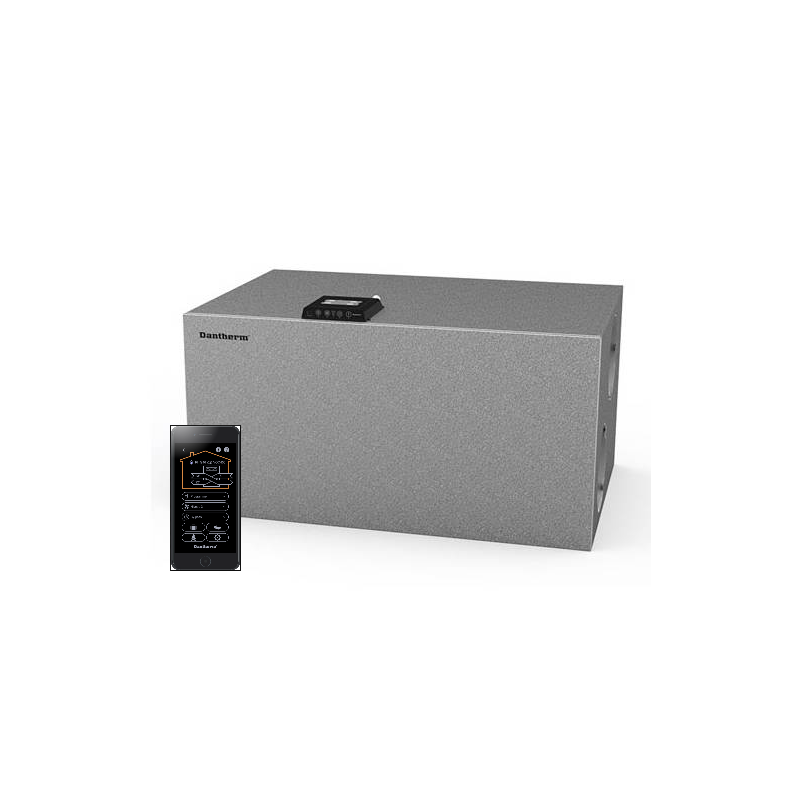

VMC - HCH8 Dantherm

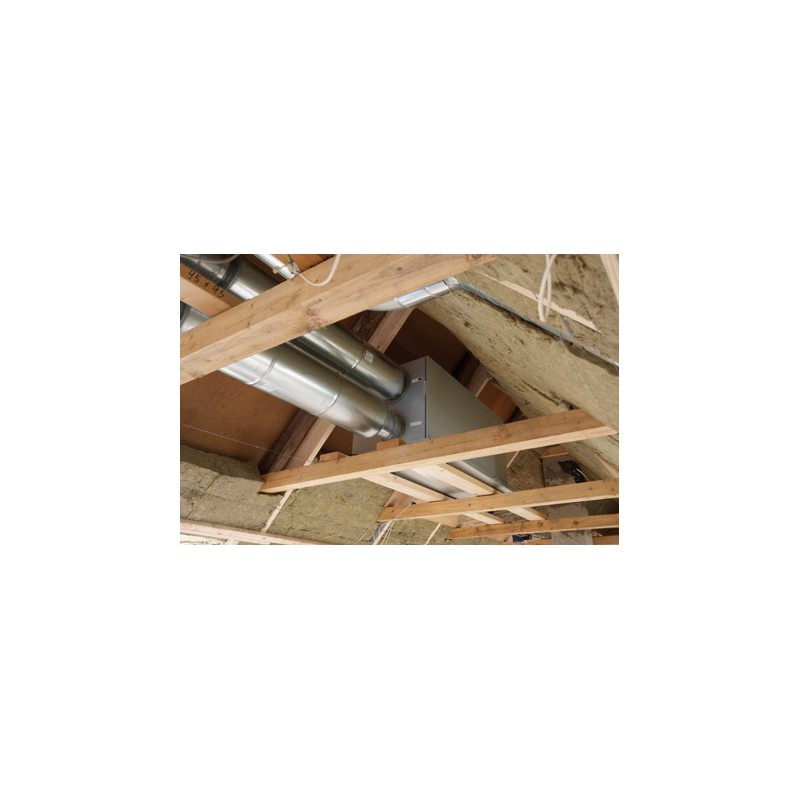

Groupe double-flux horizontal HCH 8 Dantherm avec certification passive à 83% -  Régulation automatique du débit avec sonde hygrométrique intégrée- Modèle destiné à être installé en combles ou dans un local non chauffé.

En savoir plus

340
83%
0.26

3 855,60 € TTC

Prêt à poser soit même ou par votre artisan

Livraison sur toute la France (Délais moyens ici)

Nous validons votre devis sous 72h (en savoir plus)

Certificat passifOui
Compatible RT2012Oui
TypeT3-T6
Débit d'air340
Rendement83%
Efficience électrique0.26
MarqueDantherm

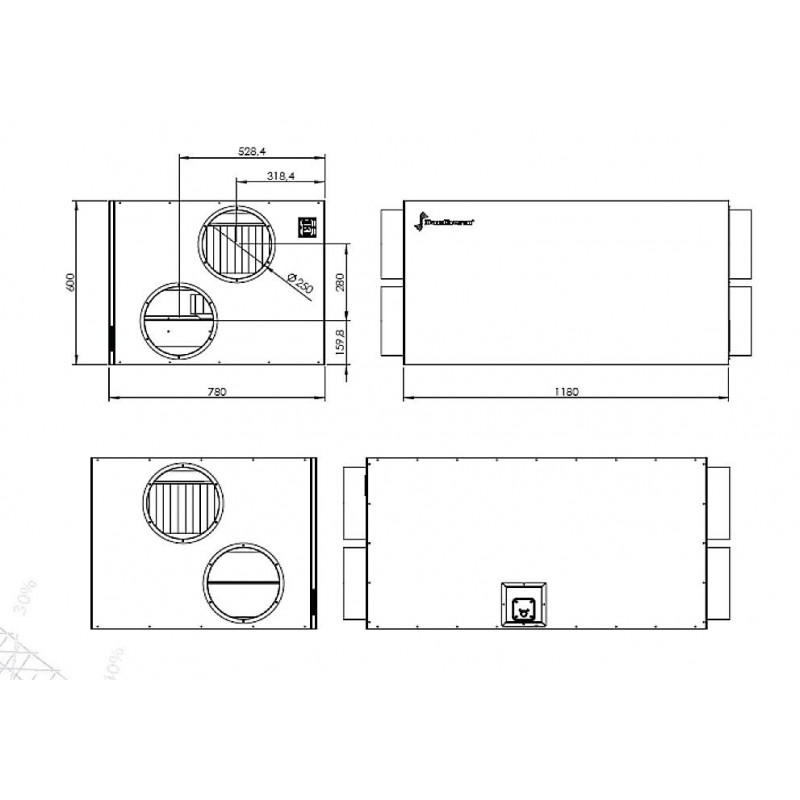

Hauteur600
Largeur1180
Profondeur780
Poids70
Rendement Phi83

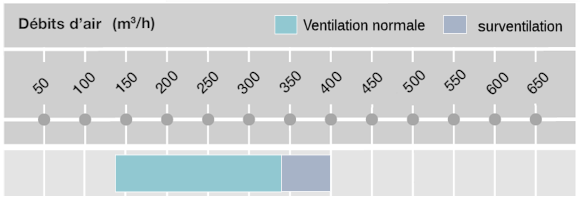

Plage de débit135-450
Etanchéité à l'air du caisson0.35

Certification passive

Certification NF


Faible consommation

Régulation

Appareil connecté

Rendement réel de 83%
Caisson très étanche
Rendement RE 2020
de 80.7%*
Consommation : 0.26W/m3/h3 vitesses réglables, boitier de commande ou sondesBoitier filaire ou télécommande pas de liaison PC ou smartphone

* selon la certification EN 308

Certificats et notices techniques consultables via l'onglet télécharger

Les kits réseaux compatibles avec ce caisson pour concevoir votre installation

  • Puits canadiens compatibles

    Option puits canadien

  • Réseau secondaire

    Kits VMC et réseaux

  • sur mesure

    Demander étude *

*Les kits vous permettent de préchiffrer votre installation complète facilement (créer un compte, ajouter à mon devis les produits). Autrement, via le service installation sur mesure (onglet demander étude), nous réalisons pour vous le dimensionnement complet selon votre besoin et à partir de vos plans.

Descriptif - VMC double flux Dantherm HCH 8

  • A installer en local isolé
  • 4 Piquages DN 180
  • Filtres G4intégrés G4 - F7 en option
  • Régulation 4 vitesses sur boitier
  • By pass complet automatique
  • Protection antigel par diminution du débit d'air soufflé ou batterie électrique en option
  • Niveau de fuites
    • externes : 0.35%
    • internes : 0.70%
  • Niveau acoustique bon
  • Sonde hygrométrique intégrée

(Certificats, données techniques RT2012 détaillées, notices de pose, voir rubrique Télécharger)

Pour calculer le débit d'air utile à votre projet, consultez notre dossier technique.

Dantherm HCH 8

Echangeur de chaleur Echangeur contre courant en aluminium
Protection antigel De base : à partir de -3°C réduction du débit soufflé
en option : Batterie préchauffage
Débit constant (évite la baisse de débit lorsque le filtre s'encrasse)
Siphon inclus?
Régulation by passautomatique
Compatible puits climatique Dantherm
nécessite la régulation HAC 1
Boitier de commande De base : Ecran display
communication ModBus sur TCP/IP et KNX
PC Tool et l'application Dantherm
en option : commande filaire HCP11 ou télécommande HRC3
Alarme encrassement filtre
Programmation hebdomadaire
(avec le PC Tool)
Compatible domotique
Affichage températuresseulement sur la télécommande HRC3 et l'application
Mise en service de l'installationaucune obligation
Garantie du matériel2 ans

En option = non inclus dans le prix indiqué (ajouter au devis via l'onglet accessoires)

Données techniques

Installation de la VMC

La VMC est livrée avec l'ensemble des composants, prête à fonctionner. Elle se branche sur une prise de courant 230V.
Le réglage du débit de référence se fait sur le panneau de contrôle HCP4 avec le potentiomètre intégré. Vous réglez le débit nominal de ventilation de votre maison sur la vitesse 3. Les trois autres vitesses se caleront automatiquement par rapport au débit normal.

Option de régulation des débits

De base :

Le débit d'air peut être réglé automatiquement en fonction du taux d'humidité, grâce à la sonde hygro intégrée.

En option :

- Planification des heures de ventilation via une horloge hebdomadaire avec la télécommande HRC 2- Il est possible de régler un scénario d'usage prenant en compte les heures d'absence et la surventilation, gérant la semaine et le week end. La VMC ajuste ses paliers de fonctionnement automatiquement selon cette programmation, et peut également être forcée à une vitesse par simple action sur le boitier.
- Raccordement d'une sonde CO2 permettant à la VMC d'ajuster le palier de ventilation en fonction de la pollution mesurée. Les paliers de fonctionnement sont paramétrés pour ajuster la ventilation à la mesure la plus préjudiciable (si plusieurs sondes sont disposées). Pour cela, la télécommande, la sonde CO2 et la régulation HAC 1 sont nécessaire.

Entretien / pannes

Entretien :

Le panneau et la télécommande ont un témoin d'encrassement, qui se déclenche périodiquement (tous les 3 mois) vous indiquant de vérifier les filtres.

Pannes :

Le panneau de contrôle et la télécommande ont une alarme pour les défauts. Se reporter au tableau des dysfonctionnement de la notice d'installation pour identifier le problème

Suivi des performances / monitoring

Option suivi des températures (version luxe) :

la télécommande permet l'affichage instantané des 4 températures - soufflage, extraction, air extérieur, rejet - (relevé manuel pour suivi). Le suivi à distance de la VMC avec enregistrement des valeurs n'est pas disponible.

Raccordement batterie de chauffage (démarche passive)

Une batterie de post chauffage permet que la VMC soit l'unique moyen de chauffer votre maison passive. Cela suppose une maison passive avec un besoin de puissance max de 10W/m².

- Utiliser les batteries de post chauffage Dantherm, leur fonctionnement nécessite la régulation HAC1 et la télécommande HRC 2. Pour atteindre la température de consigne dans la maison, la régulation HAC1 adapte dans un premier temps la puissance de la batterie électrique ou eau chaude puis si nécessaire le débit de la VMC.

 Possibilités de régulation de la VMC

De base :Panneau de contrôle
Télécommande sans fils HRC3 (option)Panneau de contrôle HCP11 (option)Application Dantherm (gratuite)

▶ 4 boutons de commande et 9 voyants LED.
▶ Contrôle manuel et automatique de la vitesse du ventilateur avec marche-arrêt
▶ Mode absence
▶ Alarme et avertissement de filtres

Le paramétrage des débits et des températures de consigne ne peut se faire via le panneau intégré, vous devez le faire avec le PC Tool.




▶Vitesse du ventilateur en mode manuel
▶ Choix du mode "à la demande"
▶ Alarme filtres, défauts
▶ Choix du mode programme hebdomadaire 1-11

▶Activation du Bypass manuel

▶Activation du mode cheminée. 4mn avec surpression à l'intérieur de la maison, pour allumer facilement la cheminée

▶Activer/désactiver le mode arrêt, dans lequel l'unité diminue de façon permanente à la vitesse1

▶Activer/désactiver le mode nuit, dans lequel l'appareil passe en vitesse1,

▶L'heure d'activation/désactivation peut être réglée avec la régulation des accessoires

▶Ajuster/réinitialisation l'heure du temporisateur du filtre

▶Lecture des températures de l'air dans les 4 conduits y compris le capteur de température intégré dans la télécommande..

▶Réglage de l'heure et de la date

HCP 11.PNG▶Fonctionnement à la demande

▶Fonctionnement manuel

▶Fonctionnement du programme hebdomadaire

▶Refroidissement par dérivation manuelle

▶Climatisation d'été

▶Mode cheminée

▶Alertes

application dantherm.PNG

▶Fonctionnement à la demande

▶Fonctionnement manuel

▶Fonctionnement du programme hebdomadaire

▶Fonctionnement en mode nocturne

▶Refroidissement par dérivation manuelle

▶Climatisation d'été

▶mode cheminée

▶Alertes

▶Menu des réglages

▶Lecture des températures de l'air dans les 4 conduits
