Grille de prise d'air - Isopipe Helios
Grille de prise d'air en acier inoxydable pour conduits Isopipe 125/160/180. Prise d'air à droite ou à gauche. Montage horizontal en applique. La grille peut être adaptée pour d'autres systèmes de distribution d'air. Possibilité de peindre la grille
Conduits rigides EPE - 1 ml - dn 125 à 200
Conduits isolants de qualité alimentaire en polyéthylène expansé (EPE) DN 125/160/180, à emboîtement sans joints, vendu par barre de 1 mètre linéaire. Prévoir un manchon raccord
Coude 90° en EPE - dn 125 à 200
Coude 90° isolant de qualité alimentaire en polyéthylène expansé (EPE) à emboitement sans joints pour conduit isolé Brink DN 125/160/180. Attention prévoir un manchon femelle.
Manchon pour conduits EPE - dn 125/160/180
Manchon supplémentaire Mâle ou femelle pour raccorder conduits et coudes Isopipe DN 125/160/180.
- Cette déclinaison n'existe pas pour ce produit, veuillez en choisir une autre.
Conduit PEHD 50 ml - dn 75/90 - Gecoflex
Conduit de ventilation semi-rigide en PEHD, antistatique et antibactérien de qualité alimentaire. Disponible en diamètre 75 (63 int) et 90 (75 int) mm extérieur. Résistance 750 Nm
Vendu en couronne de 50 mètres.
- Cette déclinaison n'existe pas pour ce produit, veuillez en choisir une autre.

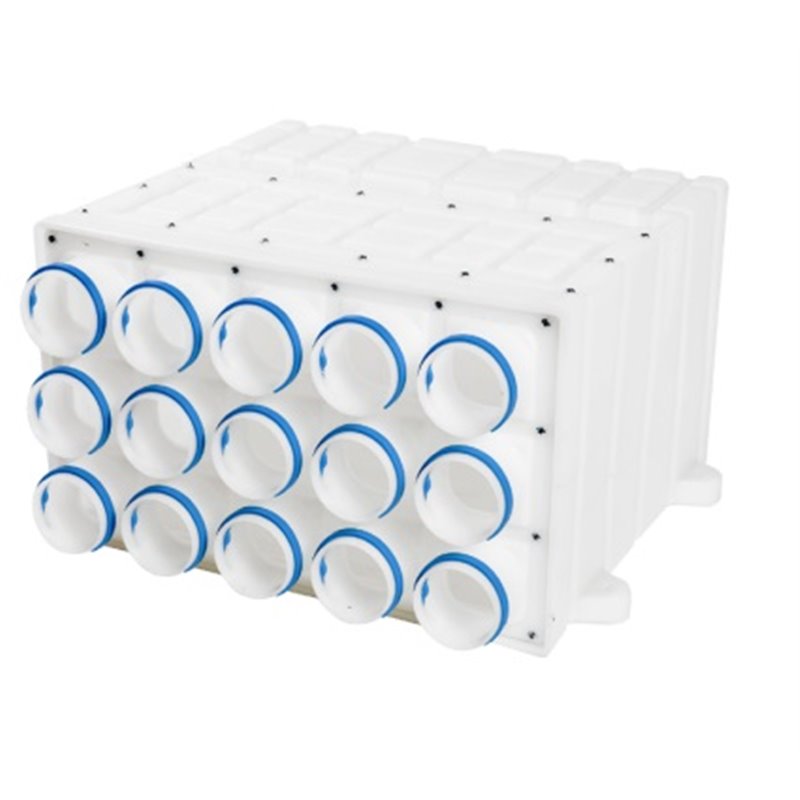

Repartiteur PEHD 15xDN75 - Gecoflex
Répartiteur 15xDN75 en PVC antichoc pour le raccordement au groupe de ventilation (piquage DN 180).
Support de montage intégré pour une fixation solide au mur ou plafond
10 joints pour conduit PEHD-Gecoflex
Sachet de 10 joints toriques pour le raccordement des conduits PEHD GECO dn75/90 sur les accessoires de réseau (caisson répartiteur, plénum, manchon). Indispensable pour l'étanchéité des raccords, il est couplé au clips de fixation.
- Cette déclinaison n'existe pas pour ce produit, veuillez en choisir une autre.
Manchon femelle DN 75/90 - Gecoflex
Manchon femelle pour le raccordement de deux conduits PEHD 75/90mm. (attention les deux joints toriques ne sont pas inclus)
- Cette déclinaison n'existe pas pour ce produit, veuillez en choisir une autre.

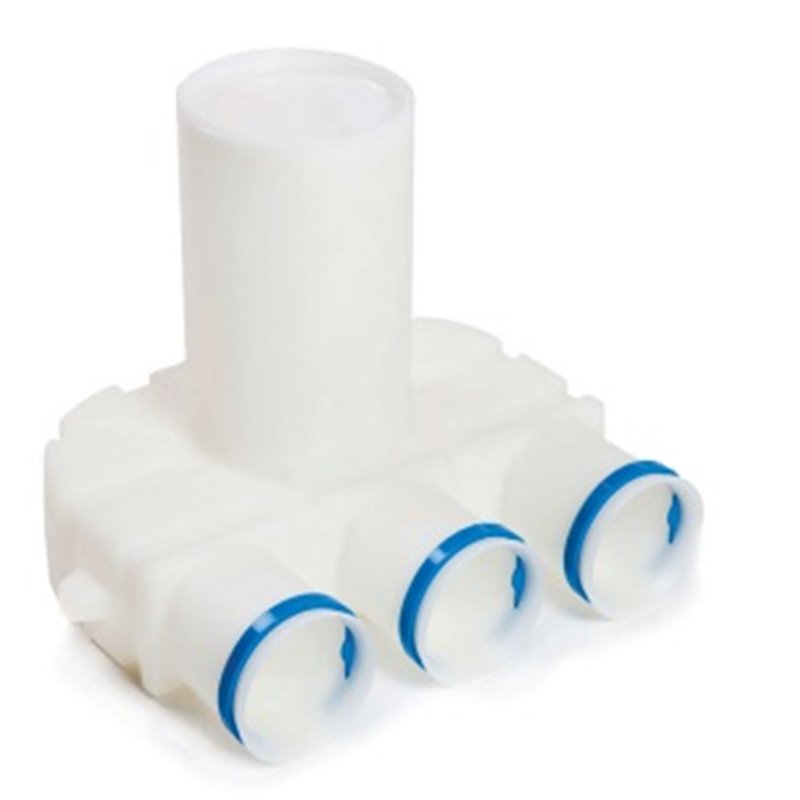

Plénum coudé 3xDN75 - Gecoflex
Plénum coudé 3xDN75 en polypropylène antichoc pour le raccordement d'une bouche de ventilation DN 125. Fourni avec un bouchon obturateur DN75 et DN 125.
Support de montage intégré pour une fixation solide au mur ou plafond
Plénum coudé 1xDN75/90 - Gecoflex
Plénum coudé en polyéthylène (PP), fixation pour le raccordement d'un conduit PEHD 75 ou 90. Il est adapté pour des bouches de ventilation DN 125,
- Cette déclinaison n'existe pas pour ce produit, veuillez en choisir une autre.
Plénum coudé 2xdn 75/90- Gecoflex
Plénum coudé en polyéthylène (PP), fixation pour le raccordement jusqu'à 2 conduits PEHD 75 ou 90 vendu séparément . Il est adapté pour des bouches de ventilation DN 125, vendu avec 1 bouchon.
Support de montage intégré pour une fixation solide au mur ou plafond
- Cette déclinaison n'existe pas pour ce produit, veuillez en choisir une autre.
Bande perforée pour fixation 25m - Flexpipe
Bande perforée en acier 17x25m pour suspendre ou fixer les conduits Flexpipe 75 ou autre aux parois.
Kit réseau 2x15 DN75 GECO jusqu'au T8
Ref :Kit pour réseaux secondaires VMC double-flux avec des conduits PEHD DN 75mm Flexpipe 75 -Helios. Pour logement T8+ ou pour le rafraîchissement d'un logement plus petit.
|
Nb de points |
Nb de points |
Fabricant |
|
1 salon / séjour (2 pts) |
1 cuisine (plénum 4xDN75) 7 pièces autres |
Helios |
Salon, séjour, chambre parentale, salles de bain: 2 conduits
Cuisine: 4 conduits
Contenu du pack
Système conduits Isopipe-Helios
Les conduits isopipe servent à réaliser les réseaux primaires. Les réseaux primaires vont de la grille extérieure jusqu'aux piquages. Cet air froid transitant dans le volume isolé implique que les conduits primaires soient isolés thermiquement. Les conduits isopipe étant isolés, ils suffisent à assurer cette fonction, étant rigides, ils limitent les pertes de charges dans l'installation. Pouvant facilement être déboités, ils conviennent parfaitement pour les opérations de maintenance et nettoyage des réseaux.
Dimensions
Principe
Le système des conduits isolés en polypropylène présentent de nombreux avantages par rapport aux conduits souples isolés en aluminium ou PVC:
- évite la condensation
- paroi intérieure lisse et facilement nettoyable
- bonne qualité phonique
- pose rapide avec un montage par simple emboîtement
- résiste aux chocs, léger et peut-être découpé avec un cutter.
Caractéristiques techniques
Les conduits et les coudes sont fabriqués en polyéthylène expansé (EPE), antistatique et étanche à la vapeur. Difficilement inflammable selon le classement au feu B1. Température d'utilisation -25 à +80°C.
épaisseur : 16mm - lambda :0.037W/mK
Les conduits s'emboitent et ne nécessitent pas de joints. Ils sont parfaitement étanches. De ce fait, le gain de temps sur la mise en oeuvre est estimé à 70% par rapport à des conduits en acier galvanisé.
Fiche technique
- Marque
- Helios
- type de réseau
- primaire (classique)
- Système de distribution
- Conduits rigides isolés en EPE - primaire
- Type produit
- Grilles extérieures
- Isopipe
- Oui
Pour les grandes quantités, nous consulter via une demande de devis.
Dimensions conduit rigide EPE
Principe & Caractéristiques techniques
Le système des conduits isolés en polypropylène présentent de nombreux avantages par rapport aux conduits souples isolés en aluminium ou PVC:
- évite la condensation
- paroi intérieure lisse et facilement nettoyable
- bonne qualité phonique
- pose rapide avec un montage par simple emboîtement
- résiste aux chocs, léger et peut-être découpé avec un cutter.
Les conduits et les coudes sont fabriqués en polyéthylène expansé (EPE), antistatique et étanche à la vapeur. Difficilement inflammable selon le classement au feu B1. Température d'utilisation -25 à +80°C.
épaisseur : 16mm - lambda :0.037W/mK
Les conduits s'emboitent, se découpent facilement et ne nécessitent pas de joints. Ils sont parfaitement étanches. De ce fait, le gain de temps sur la mise en oeuvre est estimé à 70% par rapport à des conduits en acier galvanisé.
Fiche technique
- Système de distribution
- Conduits rigides isolés en EPE - primaire
- Type produit
- Conduits
- Qualité alimentaire
- Oui
- Isopipe
- Oui
- Afficher picto marque
- Oui
DIMENSIONS
 |
 |
MONTAGE
Les éléments Isopipe-Helios se raccordent entre eux avec un manchon mâle pour les diamètres 160 et 180 et un manchon femelle pour le diamètre 125. Les conduits sont très légers et faciles à découper avec un simple cutter. Pour renforcer l'étanchéité des réseaux, les raccords peuvent être recouvert avec la bande PE rétractable-Helios
 |
 |
Dimension et tableau de perte de charge
Fiche technique
- type de réseau
- primaire (classique)
- Système de distribution
- Conduits rigides isolés en EPE - primaire
- Type produit
- Conduits
- Qualité alimentaire
- Oui
- Isopipe
- Oui
DIMENSIONS
 |
 |
MONTAGE
Les éléments Isopipe-Helios se raccordent entre eux avec un manchon mâle pour les diamètres 160 et 180 et un manchon femelle pour le diamètre 125. Les conduits sont très légers et faciles à découper avec un simple cutter. Pour renforcer l'étanchéité des réseaux, les raccords peuvent être recouvert avec la bande PE rétractable-Helios
|
 |
Raccord femelle
raccord mâle
Fiche technique
- type de réseau
- primaire (classique)
- Système de distribution
- Conduits rigides isolés en EPE - primaire
- Type produit
- Manchons / Réductions / Dérivations
- Qualité alimentaire
- Oui
- Isopipe
- Oui
Produit volumineux- Frais de port supplémentaires de 39 euros TTC par couronne même au-delà du franco.
A partir de 3 couronnes, nous consulter via une demande de devis.
Conduit PEHD GECOFLEX - anti bactérien et anti statique à forte résistance
Fiche technique
- Système de distribution
- Conduit flexible en PEHD rond - secondaire
- Type produit
- Conduits
- Qualité alimentaire
- Oui
- PEHD rond
- Oui
- Afficher picto marque
- Oui

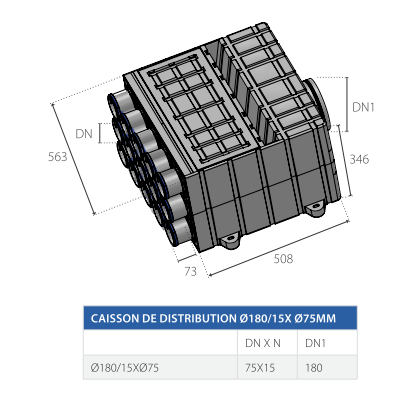

Dimension répartiteur 15xDN75
Fiche technique
- Silencieux
- Oui
- type de réseau
- secondaire
- Système de distribution
- Conduit flexible en PEHD rond - secondaire
- Type produit
- Caisson répartiteur
- PEHD rond
- Oui
- Afficher picto marque
- Oui
Fiche technique
- Système de distribution
- Conduit flexible en PEHD rond - secondaire
- Type produit
- Accessoires de pose / fixation
- PEHD rond
- Oui
- Afficher picto marque
- Oui
Fiche technique
- type de réseau
- secondaire
- Système de distribution
- Conduit flexible en PEHD rond - secondaire
- Type produit
- Manchons / Réductions / Dérivations
- PEHD rond
- Oui
- Afficher picto marque
- Oui
Tés de raccordement GECOFLEX

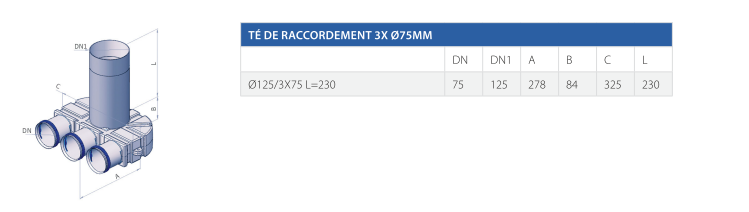

Dimension plénum coudé
Fiche technique
- type de réseau
- secondaire
- Système de distribution
- Conduit flexible en PEHD rond - secondaire
- Type produit
- Plénum
- PEHD rond
- Oui
- Afficher picto marque
- Oui
Tés de raccordement GECOFLEX 1XDN75/90
Dimension plénum coudé
 |
Fiche technique
- type de réseau
- secondaire
- Système de distribution
- Conduit flexible en PEHD rond - secondaire
- Type produit
- Plénum
- PEHD rond
- Oui
Tés de raccordement GECOFLEX
Dimension plénum coudé
Fiche technique
- type de réseau
- secondaire
- Système de distribution
- Conduit flexible en PEHD rond - secondaire
- Type produit
- Plénum
- PEHD rond
- Oui
- Afficher picto marque
- Oui
Bande perforée en acier
La bande armée est une alternative aux sangles de fixation des conduits en PEHD - il est compatible pour les produits PEHD, les gaines rigides en EPE.
Mise en oeuvre : on coupe la bande au fur et à mesure avec une pince coupante, on entoure le ou les conduits pour les plaquer sur le mur/plafond support, et on visse à partir des perforations prévues.
 |
 |
 |
Fiche technique
- type de réseau
- secondaire
- Système de distribution
- Conduit flexible en PEHD rond - secondaire
- Type produit
- Accessoires de pose / fixation
- PEHD rond
- Oui
Kit pour réseaux secondaires VMC double-flux avec des conduits PEHD DN 75mm Flexpipe 75 -Helios. Pour logement T8+ ou pour le rafraîchissement d'un logement plus petit.
|
Nb de points |
Nb de points |
Fabricant |
|
1 salon / séjour (2 pts) |
1 cuisine (plénum 4xDN75) 7 pièces autres |
Helios |
Salon, séjour, chambre parentale, salles de bain: 2 conduits
Cuisine: 4 conduits
