VMC double flux Zehnder Comfoair Q 450
search
Certificat passif Rendement réel de 87%. Caisson très étanche
Certificat NF RE2020/MaPrimeRenov rendement 97%
Faible consommation 0.24W/m3/h
Régulation Ecran VMC, boitier de commande ou sondes
Appareil connecté Liaison PC, domotique, application smartphone

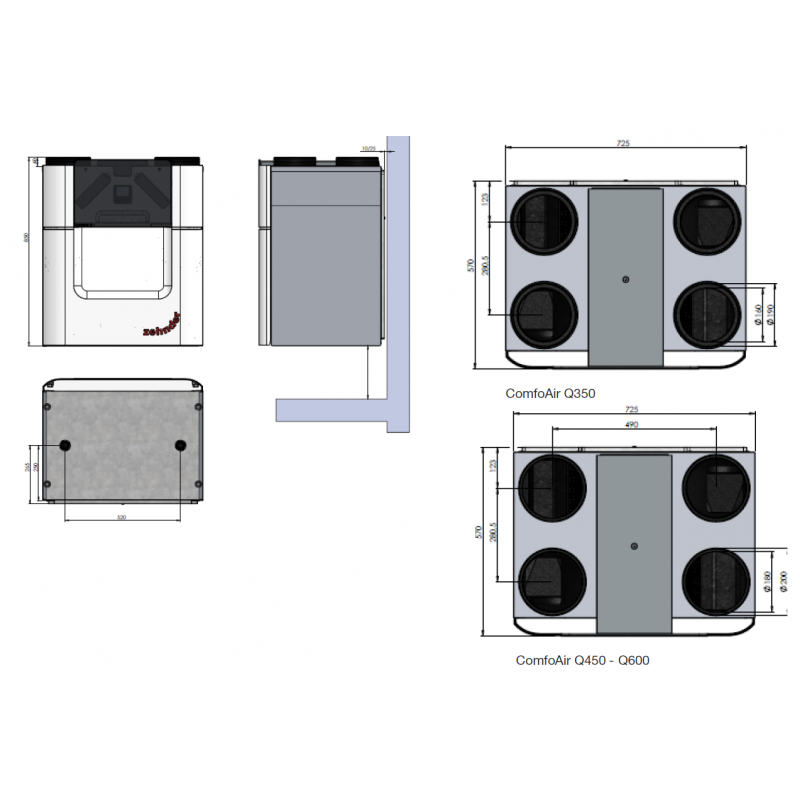

Hauteur (mm)
810
Largeur (mm)
725
Profondeur (mm)
570
Poids (kg)
49kg
diamètre piquages (mm)
200
Rendement RE2020 et/ou Ma PrimeRénov (%)
97
Rendement passif (%)
87 %
Etanchéité à l'air du caisson
0.38 % fuites internes / 0.19% fuites externes

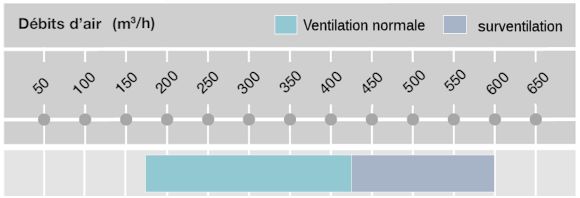

Plage de débit (m3/h)
70-460 m3/h
Surventilation nocturne
Automatique
Type de caisson
Vertical
Type de maison
T6 +
Type d'échangeur
CHALEUR

Installation de la VMC

La VMC est livrée avec l'ensemble des composants, prête à fonctionner. Elle se branche en direct sur le tableau électrique prévoir une protection différentielle à haute sensibilité de 30mA. Le boitier ComfoSwitch C67 se branche à la VMC avec un câble téléphone 4 fils blindé non fourni. A la mise en service, les débits d'air correspondant à 4 paliers sont paramétrés via le boitier interne au caisson pour correspondre au débit nominal du logement, au débit de pointe, et la base vitesse.

Option de régulation automatique des débits

De base :

- Planification des heures de ventilation via une horloge hebdomadaire sur l'écran DISPLAY de la VMC - Il est possible de régler un scénario d'usage prenant en compte les heures d'absence et la surventilation, gérant la semaine et le week end. La VMC ajuste ses paliers de fonctionnement automatiquement selon cette programmation. On peut revenir à une régulation manuelle sur le boitier ComfoSwitch C67.

En option :

- Raccordement d'une sonde CO2, COV et/ou d'une sonde hygrométrique permettant à la VMC d'ajuster le palier de ventilation en fonction de la pollution mesurée. L'option BOX est nécessaire pour cela. Les paliers de fonctionnement sont paramétrés pour ajuster la ventilation à la mesure la plus préjudiciable (si plusieurs sondes sont disposées).

Entretien / pannes

Les filtres.

Quelque soit le type de commande, un témoin d'encrassement lumineux se déclenche périodiquement (tous les 3 mois) vous indiquant de vérifier les filtres et de les changer si besoin.  En général, il ne faut pas trop tarder à remplacer des filtres encrassés (face arrière noircie). Si les filtres sont trop encrassés, il y a un risque qu’ils libèrent dans les réseaux toutes les poussières et substances piégées.

Autres équipements.

Comme n'importe quel système de chauffage ou climatisation, la VMC double flux a besoin d'un entretien régulier pour assurer son bon fonctionnement et maintenir un air de qualité dans votre maison. Au delà du changement régulier des filtres, un entretien plus poussé est nécessaire tous les 1 à 5 ans pour la pérennité de votre installation. Pour en savoir plus, consultez notre dossier VMC double flux: Comment l'entretenir?

Pannes.

Le caisson est muni d'un indicateur de pannes pour faciliter le diagnostic du problème. Se reporter au tableau des dysfonctionnement de la notice d'installation pour identifier le problème.

Suivi des performances / monitoring

Option suivi des températures :

L'écran DISPLAY permet l'affichage instantané des 4 températures - soufflage, extraction, air extérieur, rejet - (relevé manuel pour suivi). Le suivi à distance de la VMC avec enregistrement des valeurs n'est pour le moment pas disponible.

Raccordement batterie de chauffage (démarche passive)

Une batterie de post chauffage permet que la VMC soit l'unique moyen de chauffer votre maison passive. Cela suppose une maison très isolée. L'option BOX est nécessaire pour le pilotage de la batterie.

- Utiliser la batterie électrique Paul EPP 2kW
- Utiliser batterie de post chauffage à eau chaude Zehnder, nous consulter.

Fiabishop a créé pour vous des kits réseaux pour que vous puissiez préchiffrer votre installation très facilement. Les Kits sont entièrement personnalisables, vous pouvez modifier les quantités ou retirer des produits. Autrement vous pouvez faire une demande de devis via notre formulaire en ligne.

Demander un devis

sur mesure

Nos kits réseaux personnalisables

Réseau secondaire

Spécifications techniques ComfoAir Q600

Résumé

  • A installer en local isolé
  • Adapté pour des très grandes maisons et petit tertiaire
  • Caisson en polypropylène avec coque acier
  • 4 Piquages DN 180/200
  • Filtres intégrés G4 et F7
  • Régulation 4 vitesses sur boitier
  • By pass modulable automatique
  • Niveau de fuites
    • externes : 0.19%
    • internes : 0.38%
  • Niveau acoustique bon

 Pour calculer le débit d'air utile à votre projet, consultez notre dossier technique

 ComfoAir Q 600

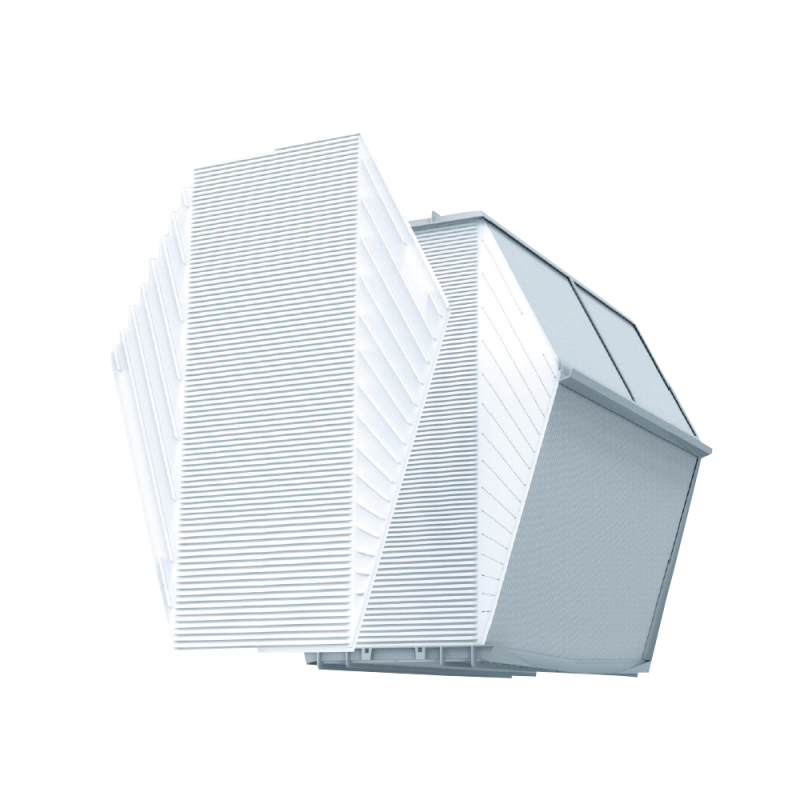

Echangeur de chaleur Echangeur de chaleur contre courant "Diamant"
Protection antigel A partir de -4°C réduction du débit soufflé
Batterie préchauffage inverser en option
Débit constant ?
Régulation by passactionné automatiquement par les sondes de températures pour une température de soufflage constante en hiver et en été
Compatible puits climatique Comfofond


en option avec la régulation ComfoSense C 67

Boitier de commande Ecran display et ComfoSwtich C67 de série
en option ComfoSense C 67/ComfoConnect LAN/ComfoConnect KNX

Alarme encrassement filtre
Programmation hebdomadaire
Compatible domotique
ComfoConnect KNX en option
Affichage températures
Mise en service de l'installationVia Zehnder
Obligatoire

 En option = non inclus dans le prix indiqué (ajouter au devis via l'onglet accessoires)

Les possibilités de régulation

L'écran tactile de la ComfoAir Q

Un écran tactile se trouve sur l'avant des VMC ComfoAir Q. Cet écran permet à l'installateur de modifier certains paramètres pour la mise en service de la VMC et à l'utilisateur de lire toutes les informations sur l'état de la VMC.

Menu utilisateur

▶ Contrôle manuel des 4 vitesses avec marche-arrêt
▶ Affichage des débits d'air soufflé et extrait
▶ Affichage des températures des 4 réseaux
▶ Affichage remplacement filtres, défauts
▶ Assistant d'installation

Menu installateur

▶ Réglage Langue/Date/Heure
▶ Réglage température du by-pass automatique
▶  Réglage des points de consignes des sondes hygro, CO2
▶ Réglage du débit d'air pour chacune des vitesses
▶ Réglage des températures de consigne pour le post chauffage de 1kW uniquement sur la version Plus

Les autres régulations

Il est donc possible de réguler les VMC ComfoAir Q seulement via son écran tactile. Toutefois si la machine n'est pas installée à proximité des pièces de vie, un boitier de commande déporté peut faciliter sa régulation notamment pour le changement de vitesse.

Pour cela, le fabricant Zehnder propose une gamme complète de régulation pour le modèle ComfoAir Q.

Le sélecteur 3 vitesses vient en complément de l'écran tactile. Il est fourni avec la ComfoAir Q

Fonctionnalités:

▶ Contrôle manuel déporté des 3 vitesses
▶ Mode manuel et automatique
▶ Boost grande vitesse temporisé
▶ Affichage remplacement filtres/ défauts

Le ComfoSense C67 permet à certains paramètres du menu installateur.

Fonctionnalités:

▶ Contrôle manuel des 3 vitesses
▶ Réglage mode de fonctionnement :VMC double flux, Air repris, Air extrait
▶ Récepteur radio pour capteurs CO2 et/humidité.
▶ Programmation hebdomadaire pour une ventilation en fonction de l'occupation

Le ComfoConnect Pro permet d'accéder à tous les réglages machine de manière déportée et de piloter la VMC à distance via votre smartphone ou tablette avec une application disponible sous Androîd et IOS.

Le ComfoConnect Pro est une interface Modbus et Internet pour la commande de la VMC via un système de gestion de bâtiment ou SmartHome

Le ComfoSwitch C67 peut être installé en salle de bain ou cuisine pour la fonction Boost

Cette interface permet de commander et de surveiller la VMC ComfoAir Q via des appareils KNX. Elle peut également assurer les commandes de base du module de rafraîchissement ComfoClime.

Le ComfoConnect KNX est raccordée à la VMC par un câblee ComfoNet à 4 fils.

Le ComfoSwitch livré avec la VMC peut être installé en salle de bain ou cuisine pour la fonction Boost

Installation de la VMC

La VMC est livrée avec l'ensemble des composants, prête à fonctionner. Elle se branche en direct sur le tableau électrique prévoir une protection différentielle à haute sensibilité de 30mA. Le boitier ComfoSwitch C67 se branche à la VMC avec un câble téléphone 4 fils blindé non fourni. A la mise en service, les débits d'air correspondant à 4 paliers sont paramétrés via le boitier interne au caisson pour correspondre au débit nominal du logement, au débit de pointe, et la base vitesse.

Option de régulation automatique des débits

De base :

- Planification des heures de ventilation via une horloge hebdomadaire sur l'écran DISPLAY de la VMC - Il est possible de régler un scénario d'usage prenant en compte les heures d'absence et la surventilation, gérant la semaine et le week end. La VMC ajuste ses paliers de fonctionnement automatiquement selon cette programmation. On peut revenir à une régulation manuelle sur le boitier ComfoSwitch C67.

En option :

- Raccordement d'une sonde CO2, COV et/ou d'une sonde hygrométrique permettant à la VMC d'ajuster le palier de ventilation en fonction de la pollution mesurée. L'option BOX est nécessaire pour cela. Les paliers de fonctionnement sont paramétrés pour ajuster la ventilation à la mesure la plus préjudiciable (si plusieurs sondes sont disposées).

Entretien / pannes

Les filtres.

Quelque soit le type de commande, un témoin d'encrassement lumineux se déclenche périodiquement (tous les 3 mois) vous indiquant de vérifier les filtres et de les changer si besoin.  En général, il ne faut pas trop tarder à remplacer des filtres encrassés (face arrière noircie). Si les filtres sont trop encrassés, il y a un risque qu’ils libèrent dans les réseaux toutes les poussières et substances piégées.

Autres équipements.

Comme n'importe quel système de chauffage ou climatisation, la VMC double flux a besoin d'un entretien régulier pour assurer son bon fonctionnement et maintenir un air de qualité dans votre maison. Au delà du changement régulier des filtres, un entretien plus poussé est nécessaire tous les 1 à 5 ans pour la pérennité de votre installation. Pour en savoir plus, consultez notre dossier VMC double flux: Comment l'entretenir?

Pannes.

Le caisson est muni d'un indicateur de pannes pour faciliter le diagnostic du problème. Se reporter au tableau des dysfonctionnement de la notice d'installation pour identifier le problème.

Suivi des performances / monitoring

Option suivi des températures :

L'écran DISPLAY permet l'affichage instantané des 4 températures - soufflage, extraction, air extérieur, rejet - (relevé manuel pour suivi). Le suivi à distance de la VMC avec enregistrement des valeurs n'est pour le moment pas disponible.

Raccordement batterie de chauffage (démarche passive)

Une batterie de post chauffage permet que la VMC soit l'unique moyen de chauffer votre maison passive. Cela suppose une maison très isolée. L'option BOX est nécessaire pour le pilotage de la batterie.

- Utiliser la batterie électrique Paul EPP 2kW
- Utiliser batterie de post chauffage à eau chaude Zehnder, nous consulter.

Fiabishop a créé pour vous des kits réseaux pour que vous puissiez préchiffrer votre installation très facilement. Les Kits sont entièrement personnalisables, vous pouvez modifier les quantités ou retirer des produits. Autrement vous pouvez faire une demande de devis via notre formulaire en ligne.

Demander un devis

sur mesure

Nos kits réseaux personnalisables

Réseau secondaire

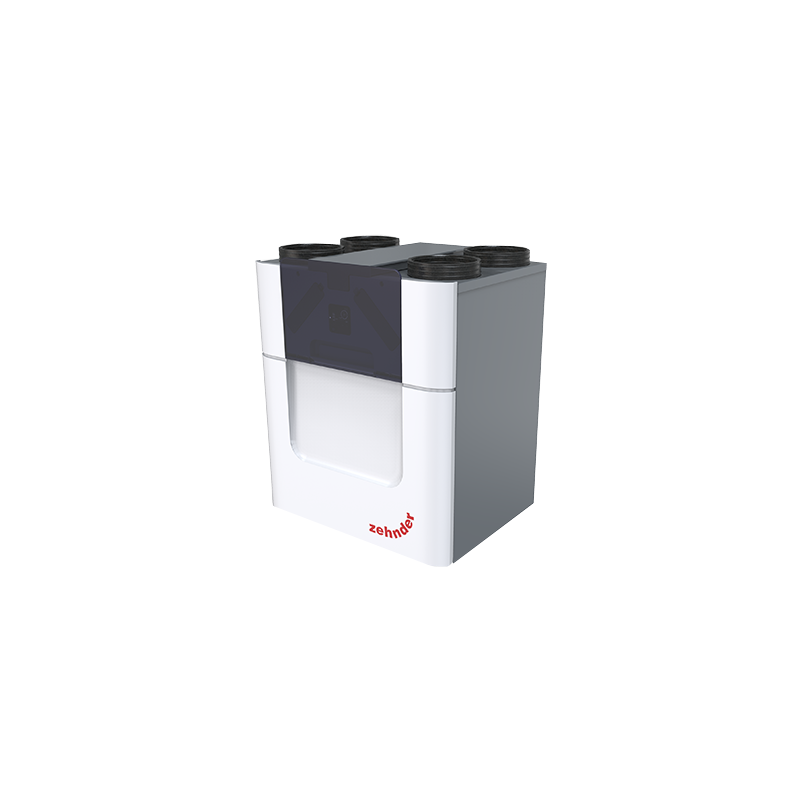

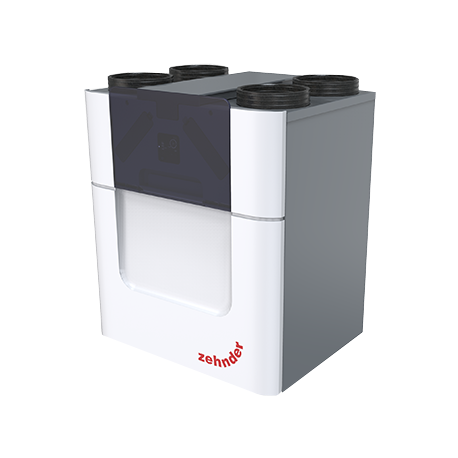

Zehnder - ComfoAir Q 600

Ref : ComfoAir Q 600

Cette centrale double-flux ComfoAir Q 600 de marque Zehnder est certifiée passive à 87% et également NF VMC. Elle est adaptée aux maisons individuelles passives et basse énergie de grande surface ou petit tertiaire. Le prix affiché inclut la VMC, le boitier ComfoSwitch C67 et un siphon sec pour les condensats. Toute VMC de marque Zehnder est mise en service par un de leur technicien.

0.24
87%
5 013,25 €
TTC
5 897,94 €
