Bouche extraction/soufflage ZSX-Zehnder

Attention : dernières pièces disponibles !

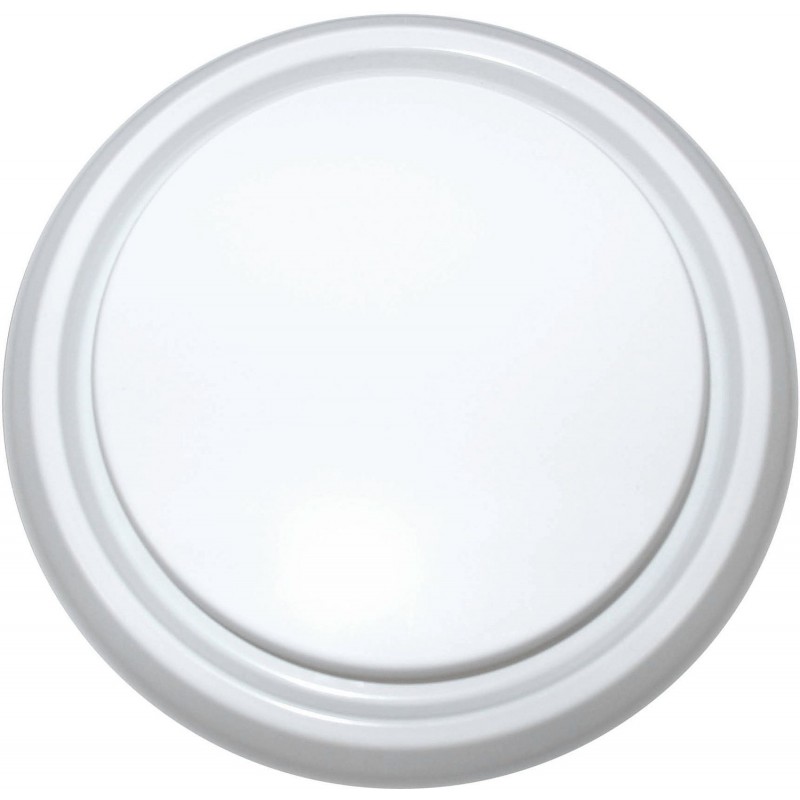

Bouche en acier blanc ou inox pour le soufflage et l'extraction. Montage par simple emboîtement dans les conduits de ventilation DN 125.

reste 1 en stock

Arrêt de la fabrication

En savoir plus

47,10 € TTC

Prêt à poser soit même ou par votre artisan

Paiement sécurisé

Livraison sur toute la France (Délais moyens ici)

Nous validons votre devis sous 72h (en savoir plus)

Diamètre 125Compatible plenum dn 125
MarqueZehnder
QualitéAcier inoxydable
Diffusion / réglage débitBouche plafond
Bouche de soufflageoui
Bouche extractionoui
SilencieuxOui

Bouche en acier ZSX-Zehnder

Résumé

  • Ne peut pas être régulée, utilisation d'un régulateur en mousse
  • Pour raccordement avec gaines diamètre 125mm
  • Parfaite étanchéité à l'air entre la bouche la gaine
  • Double fonction: soufflage et extraction
  • 100% effet Coanda en soufflage
  • Niveau acoustique <30 dB(A) à 55m3/h
  • Possibilité d'orienter le flux d'air

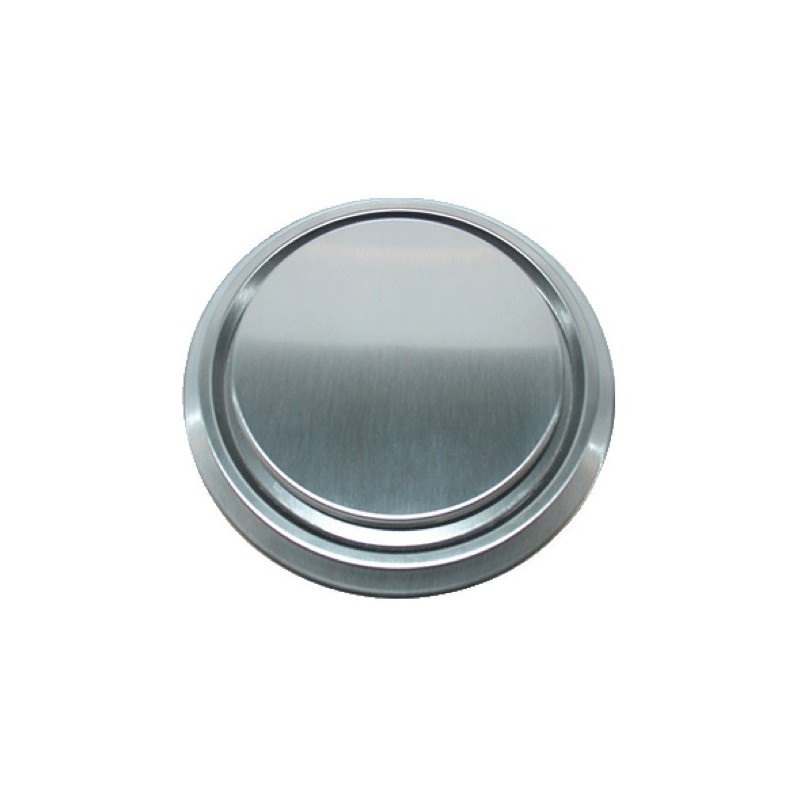

  • Disponible en acier blanc ou inox

La bouche ZSX peut être utilisé pour le soufflage (75m3/h max) et l'extraction (55m3/h max). La capacité maximale conseillé en bouche de soufflage est de 65m3/h, pour assurer une ventilation sans courants d'air dans la pièce.

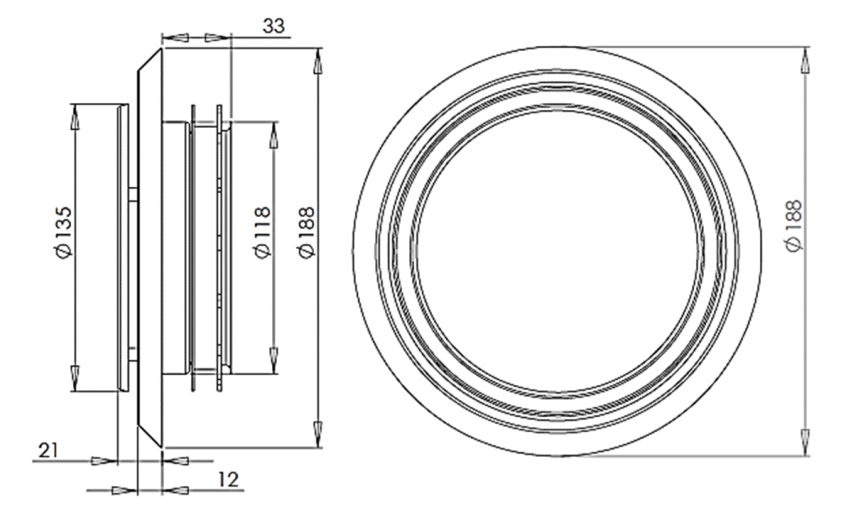

Dimensions

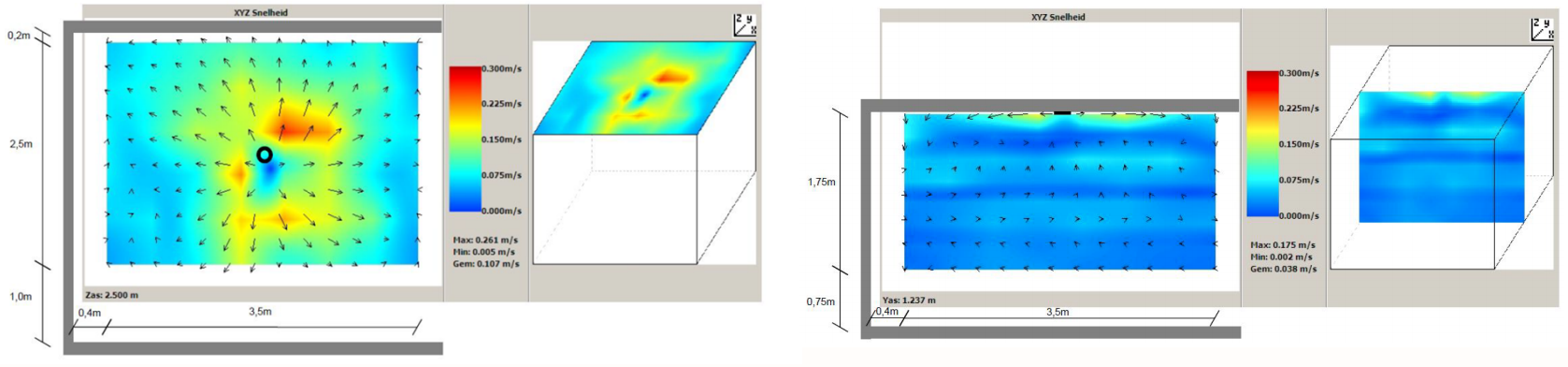

Flux d'air pour un débit de 50m3/h

Et une différence de 4°C entre l'air ambiant et l'air soufflé.



Usage possible



Adapté oui / non

Extraction en plafond
Soufflage en plafond
Extraction murale
Soufflage mural
Jet droit opposé
Sol

Lorsqu'il est indiqué non adapté, cela signifie que le flux d'air n'est pas optimal pour ce type d'usage, il existe un risque d'inconfort.



Support possible

Plenum dn125 pour conduits PEHDManchette pour conduits rigides / souplesPlénum rénov* pour conduits PEHD dn75 / 90







conduit PEHD 75/90 > Plénum droit ou coudé > Bouche dn 125

Conduit + collier de serrage > manchette >
Bouche dn 100 / 125

conduit PEHD 75 > Bouche dn 125

*Avec faux plafond partiel dans les couloirs, voir notre dossier sur les solutions de ventilation double flux (cas n°2).
Accès aux plénums rénov via accessoires



Régulation des débits

Obturation du disqueAjout d'un module d'équilibrage acoustiqueAjout d'un régulateur de débit







Petits réglages seulement (5 m3/h)
Par défaut laisser ouvert l'obturateur et fermer progressivement pour réduire le débit

Pour réglage intermédiaire (15 m3/h)
Le module se place dans le conduit derrière la bouche

Uniquement sur cas particuliers, il ne sera plus possible d'ajuster les débits avec la VMC
Le module se place dans le conduit derrière la bouche

Par défaut, privilégier la réalisation de réseau basse pression autoéquilibré, permettant à la VMC double flux de gérer le débit en fonction du besoin. Sur ce principe la régulation des débits à la bouche consiste juste à corriger les effets de distance bouche / VMC (les bouches les plus proches sont naturellement favorisées).



Filtration complémentaire

Utiliser filtre à poche pour bouche



Amortissement acoustique

Utiliser module d'équilibrage acoustiquel ou atténuateur de téléphonie

Documentation bouche ZSX
